Ingranaggio elicoidale in plastica
  • Ingranaggio elicoidale in plasticaIngranaggio elicoidale in plastica
  • Ingranaggio elicoidale in plasticaIngranaggio elicoidale in plastica

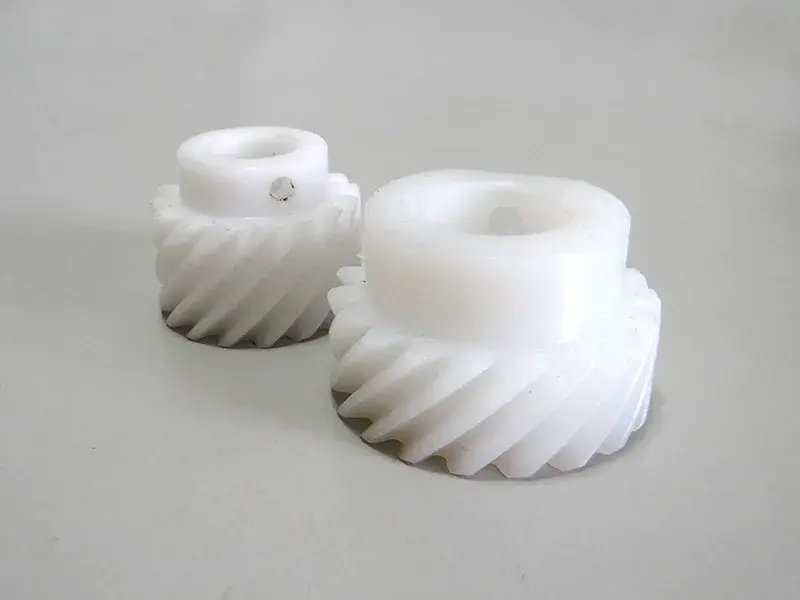

Ingranaggio elicoidale in plastica

Raydafon stampa ingranaggi elicoidali in plastica personalizzati in POM e nylon nel proprio stabilimento a Ningbo, in Cina. L'attrezzatura standard copre il modulo M0.1–M2.0, fori da Ø1.40 mm a Ø3.05 mm, diametri esterni Ø10–Ø50 mm (fino a Ø120 mm su utensili personalizzati) e larghezze frontali 2.0–10.0 mm, con un intervallo di temperature di esercizio da −30 °C a +100 °C. Poiché la forma del dente viene prodotta nello stampo a iniezione anziché tagliata, l'angolo dell'elica e il profilo rimangono coerenti in tutto il lotto e gli ingranaggi funzionano in modo autolubrificante e silenzioso: il rumore misurato è inferiore di circa il 20% rispetto a trasmissioni a ingranaggi cilindrici equivalenti nella stessa applicazione. Sono disponibili gradi riempiti di vetro laddove è necessaria una coppia o una rigidità più elevata, mentre sono indicati ingranaggi in plastica o metallo lavorati laddove la plastica stampata non può soddisfare il compito. Invia il tuo disegno o i dettagli del campione per un controllo degli strumenti e un preventivo entro 24 ore.

Ingranaggio elicoidale in plastica: POM e nylon, da M0.1 a M2.0

Ingranaggi elicoidali stampati ad iniezione per piccoli azionamenti che necessitano di funzionamento silenzioso, assenza di lubrificazione e peso ridotto. L'attrezzatura standard copre i moduli M0.1–M2.0, fori da Ø1,40 a Ø3,05 mm, diametri esterni Ø10–Ø50 mm e larghezze frontali da 2,0–10,0 mm, con geometria dei denti stampati anziché denti tagliati, in modo che la coerenza dente a dente mantenga tutto il lotto.

  • M0.1–M2.0Gamma di moduli standard
  • Ø1,40–3,05Gamma di fori standard
  • Ø10–50Gamma di diametri esterni (mm)
  • Da −30 a +100Temperatura di lavoro (°C)

Produttore di ingranaggi elicoidali in plastica in Cina - Ingranaggi elicoidali personalizzati in POM e nylon

Raydafon stampa ingranaggi elicoidali in plastica nel proprio stabilimento di Ningbo, in Cina, per gli OEM che necessitano di ingranaggi silenziosi e autolubrificanti anziché di ingranaggi in acciaio tagliato. I denti degli ingranaggi vengono formati nello stampo a iniezione, quindi l'angolo dell'elica, il profilo e la posizione del foro vengono fissati dall'utensile anziché da una fase di lavorazione successiva: ecco perché la forma dei denti da lotto a lotto rimane coerente e perché il costo unitario diminuisce una volta che l'utensile è in funzione. Gli acquirenti tipici sono i costruttori di piccoli macchinari, i produttori di apparecchiature mediche e di laboratorio, i produttori di elettrodomestici e pompe e chiunque sostituisca una coppia di ingranaggi in metallo lubrificata con una in plastica esente da manutenzione.

L'attrezzatura standard è il percorso più veloce ed economico: inviare il modulo, il numero di denti, l'angolo dell'elica, il foro e la larghezza della faccia e, se lo stampo esiste, citiamo l'attrezzatura in stock. Laddove la geometria è nuova, costruiamo lo strumento e lo modelliamo secondo il tuo disegno. I prodotti correlati dello stesso laboratorio includono ilingranaggio elicoidalegamma in metallo per una coppia più elevata, il pienoingranaggio in plasticalinea in forma speronata, verme e interna, eingranaggi cilindricise l'unità non necessita di sovrapposizione elicoidale.

Specifiche

  • Tipo di prodottoIngranaggio elicoidale (stampato ad iniezione)
  • Modulo standardM0.1 – M2.0
  • MaterialePoliacetale (POM)/Nylon, gradi caricati di vetro su richiesta
  • Foro standardØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Diametro esternoØ10,0 – Ø50,0 mm, fino a Ø120 mm su utensili personalizzati
  • Larghezza della faccia (L)2,0 – 10,0 mm
  • Temperatura di lavoroDa −30 °C a +100 °C
  • LubrificazioneAutolubrificante, non richiede grasso in servizio normale
  • PersonalizzazioneModulo su M3.0, conteggio dei denti, angolo dell'elica, foro, mozzo, sede per chiavetta, colore

Specifica standard. Foro, diametro esterno e larghezza della faccia sono flessibili all'interno degli intervalli indicati: comunicaci i valori di cui hai bisogno.

Tipo Modulo Materialee Foro Diametro esterno Larghezza della faccia (L)
Ingranaggio elicoidale M0.1 – M2.0 Poliacetale (POM)/Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (flessibile) Ø10,0 – Ø50,0 mm (flessibile) 2,0 – 10,0 mm (flessibile)

Tolleranza e capacità:Gli ingranaggi in plastica stampata hanno una fascia di tolleranza più ampia rispetto agli ingranaggi in metallo tagliato e i valori esatti dipendono dal modulo, dallo spessore della parete e dalla qualità del materiale. Si prega di indicare il gioco e la tolleranza dell'interasse necessari per il vostro assemblaggio in fase di preventivo: confermeremo cosa può contenere l'attrezzatura o consiglieremo un ingranaggio tagliato se la plastica non è in grado di soddisfarlo.

POM o Nylon: Scegliere il Materiale Giusto

Poliacetale (POM)

La scelta predefinita per piccoli ingranaggi di precisione. Basso attrito, elevata rigidità e dimensioni molto stabili in condizioni di umidità, che mantengono prevedibili l'interasse e il gioco. Ideale per trasmissioni a funzionamento continuo e per assemblaggi in cui l'ingranaggio deve mantenere la tolleranza per mesi.

Nylon (PA)

Più resistente e più resistente agli urti del POM, con un migliore smorzamento di urti e vibrazioni, ma assorbe l'umidità e cambia leggermente dimensione con l'umidità. Adatto per azionamenti intermittenti, carichi di urti o con vibrazioni elevate piuttosto che per posizionamenti con tolleranza ristretta.

Gradi riempiti di vetro

L'aggiunta di fibra di vetro aumenta la resistenza e la rigidità per una coppia più elevata e migliora la resistenza allo scorrimento viscoso a temperature elevate, ma aumenta l'usura dello stampo e riduce leggermente lo smorzamento naturale. Ti consiglieremo sul grado e sulla durata prevista per il tuo dovere.

Se i tuoi requisiti di coppia vanno oltre ciò che la plastica stampata può sopportare, la risposta onesta è un taglio ridotto: consulta il nostroingranaggio cilindricoe gamma di ingranaggi elicoidali in metallo. Preferiamo quotare la parte giusta piuttosto che vendere un ingranaggio in plastica che non funziona correttamente.

Dettagli del prodotto

Le fotografie sottostanti mostrano i nostri ingranaggi elicoidali in plastica stampata: forma del dente, finitura del mozzo e del foro e il set di ingranaggi assemblati.

Injection moulded plastic helical gear showing helix angle, tooth form and bore

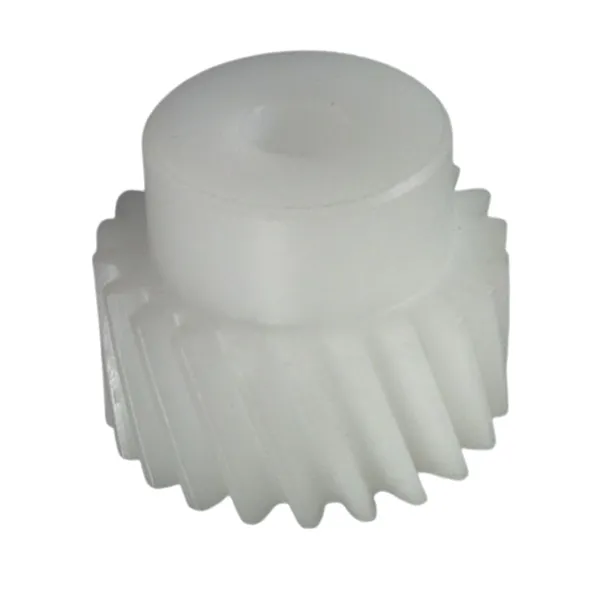

Ingranaggio elicoidale in plastica stampata: angolo dell'elica, forma del dente e foro finito.
Plastic helical gear product photo showing POM gear with hub and standard bore sizes

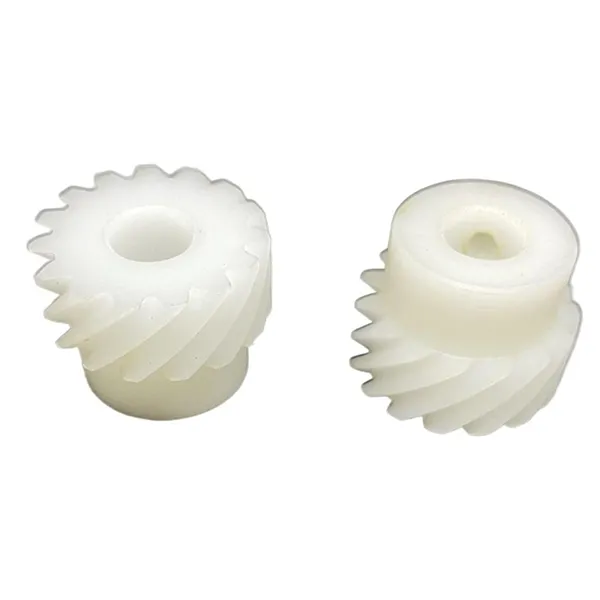

Ingranaggio elicoidale standard in POM con mozzo e foro di precisione.

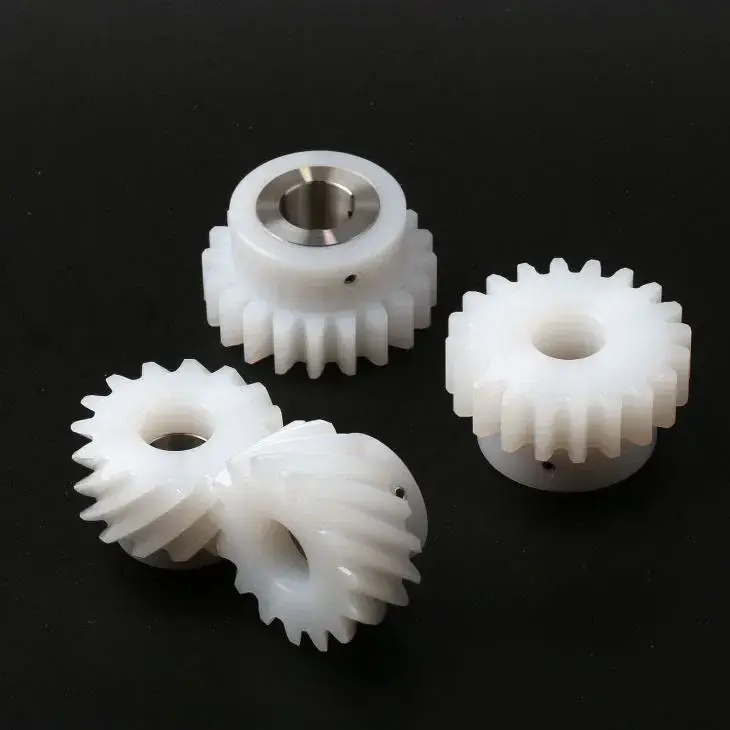

Plastic helical gear set assembled in a small drive application
Set di ingranaggi elicoidali in plastica assemblati in un piccolo azionamento.

Vantaggi principali

  1. 01

    Autolubrificante

    Il POM e il nylon scorrono l'uno contro l'altro o contro l'acciaio senza pellicola di olio o grasso, pertanto un riduttore che in precedenza necessitava di una camera di lubrificante, guarnizioni e un intervallo di manutenzione può essere costruito esente da manutenzione.

  2. 02

    Trasmissione silenziosa

    La sovrapposizione dell'elica di un dente elicoidale si innesta gradualmente anziché con un singolo impatto e il polimero stesso smorza le vibrazioni: il rumore misurato sui nostri ingranaggi è inferiore di circa il 20% a quello delle trasmissioni a ingranaggi cilindrici equivalenti nella stessa applicazione.

  3. 03

    Peso alternativo inferiore

    La plastica stampata è molto più leggera dell'acciaio o dell'ottone, il che riduce l'inerzia delle parti condotte. Ciò è importante per gli utensili manuali, gli strumenti portatili, i piccoli meccanismi di posizionamento e altri prodotti sensibili al peso.

  4. 04

    Resistenza alla corrosione e agli agenti chimici

    I tecnopolimeri non arrugginiscono e resistono alla maggior parte degli acidi, degli alcali, dei detergenti e dei detergenti a contatto con gli alimenti, quindi l'ingranaggio può funzionare in ambienti umidi, lavati o leggermente corrosivi dove un ingranaggio in metallo necessiterebbe di placcatura.

  5. 05

    Geometria modellata coerente

    La forma del dente deriva dalla cavità dello stampo, quindi ogni parte del lotto è essenzialmente identica: nessuna deriva dovuta all'usura della taglierina, nessuna variazione del profilo da una lavorazione all'altra e molto meno sforzo di ispezione per te.

  6. 06

    Prezzo diretto dalla fabbrica

    Utensili, stampaggio e ispezione avvengono tutti sotto lo stesso tetto, senza alcun margine commerciale nel mezzo. Il prezzo unitario è determinato dalla fase di lavorazione, non da uno strato intermedio.

Come un ingranaggio elicoidale trasmette la coppia

I denti di un ingranaggio cilindrico incontrano i denti accoppiati tutti in una volta. I denti di un ingranaggio elicoidale sono disposti ad angolo rispetto all'asse, quindi il contatto inizia da un'estremità del dente e si estende all'altra, come si chiude una cerniera. Il carico quindi si accumula gradualmente invece di arrivare come un impatto, che è il motivo principale per cui una coppia elicoidale funziona in modo più fluido e silenzioso di una coppia cilindrica alla stessa velocità e carico.

Il secondo effetto è la condivisione del carico. Poiché più denti sono in contatto in qualsiasi momento lungo quella linea diagonale, la forza necessaria per trasmettere una determinata coppia viene distribuita su un'area più ampia del fianco del dente, quindi la pressione di contatto locale è inferiore e l'usura superficiale è più lenta. Un singolo dente di plastica che trasporta l'intero carico si deformerebbe; una serie di denti che la condividono no, ed è esattamente il motivo per cui la geometria elicoidale si adatta a materiali relativamente morbidi come POM e nylon.

I denti elicoidali producono anche un carico di spinta assiale lungo l'albero, quindi i cuscinetti o le rondelle reggispinta sull'albero devono essere in grado di sopportarlo. Questo è l'unico punto di progettazione che vale la pena verificare prima di specificare un ingranaggio elicoidale al posto di un ingranaggio cilindrico: la sovrapposizione dei denti aumenta la silenziosità e la condivisione del carico, ma trasmette una forza assiale aggiuntiva al resto del gruppo.

Applicazioni

  • Piccoli motoriduttoriStadi di riduzione silenziosi
  • Dispositivi medici e da laboratorioAzionamenti puliti e senza lubrificazione
  • Attrezzature per alimenti e bevandeParti lavabili e resistenti agli agenti chimici
  • Ufficio ed elettrodomesticiAzionamento e timer silenziosi
  • Accessori automobilisticiSpecchi, sedili, serrature, piccoli attuatori
  • Strumentazione e roboticaAzionamenti di posizionamento leggeri e a bassa inerzia
  • Distributori automatici e distributori automaticiMeccanismi autolubrificanti di lunga durata
  • Pompe e valvoleIngranaggi interni antiruggine

Se la tua applicazione non è nell'elenco, invia il disegno o il pezzo campione. Nella maggior parte dei casi possiamo confermare dal modulo, dal foro e dall'angolo dell'elica se l'attrezzatura standard è adatta o se è necessario un nuovo stampo.

Domande frequenti sull'acquirente

  • Questi ingranaggi sono stampati o lavorati da una barra di plastica?Sono stampati a iniezione in utensili di acciaio, il che è ciò che mantiene la geometria dei denti identica in tutto il lotto e riduce il costo unitario. Sono disponibili ingranaggi in plastica lavorata per prototipi e volumi molto bassi.
  • Qual è la coppia massima che può sopportare un ingranaggio elicoidale in plastica?Dipende dal modulo, dalla larghezza della faccia, dal numero di denti e dalla qualità del materiale, quindi non pubblichiamo un singolo dato. Invia la coppia, la velocità e il ciclo di lavoro e ti consiglieremo un modulo e un materiale, oppure ti diremo se il lavoro richiede invece un ingranaggio in metallo.
  • Devo lubrificare l'ingranaggio?No in servizio normale. POM e nylon sono autolubrificanti. Per il funzionamento continuo ad alta velocità o con carico elevato, una piccola quantità di grasso compatibile può prolungare la durata e lo diremo in fase di preventivo se il tuo compito lo richiede.
  • Quali tolleranze puoi mantenere sulla forma del foro e del dente?Le parti stampate contengono una fascia più ampia rispetto agli ingranaggi tagliati. Comunicateci l'interasse e la tolleranza del gioco di cui il vostro assemblaggio ha bisogno e confermeremo se l'attrezzatura può soddisfarli o, in caso contrario, quotare una parte lavorata.
  • Qual è il costo degli utensili e i tempi di consegna per un equipaggiamento personalizzato?Il costo degli utensili dipende dal modulo, dal numero di cavità e dalla dimensione dell'ingranaggio; i moduli più grandi e gli strumenti multi-cavità costano di più. Una volta approvato il disegno, confermiamo i tempi di consegna dello strumento e il programma dei campioni con il preventivo, normalmente entro 24 ore dalla ricezione del disegno.
  • Puoi abbinare una parte campione che già utilizziamo?SÌ. Invia un campione o un disegno quotato: modulo, numero di denti, angolo dell'elica, foro, larghezza della faccia e materiale. Confermeremo se corrisponde all'attrezzatura esistente o necessita di un nuovo stampo e faremo un preventivo in entrambi i casi.

Prodotti correlati e ulteriori letture

Richiedi un preventivo per un ingranaggio elicoidale in plastica

Invia il tuo disegno o i dettagli del campione: modulo, numero di denti, angolo dell'elica, foro, larghezza della faccia, materiale e quantità. Confermiamo se gli utensili standard sono adatti o se è necessario un nuovo stampo e rispondiamo con il prezzo e i tempi di consegna entro 24 ore.

Invia richiesta ora

* I dati indicati (riduzione del rumore, intervallo di temperatura, intervalli di moduli e fori) si riferiscono a attrezzature standard e condizioni di utilizzo normali. Si prega di confermare il disegno finale e la qualità del materiale prima di ordinare.
