Cambio planetario

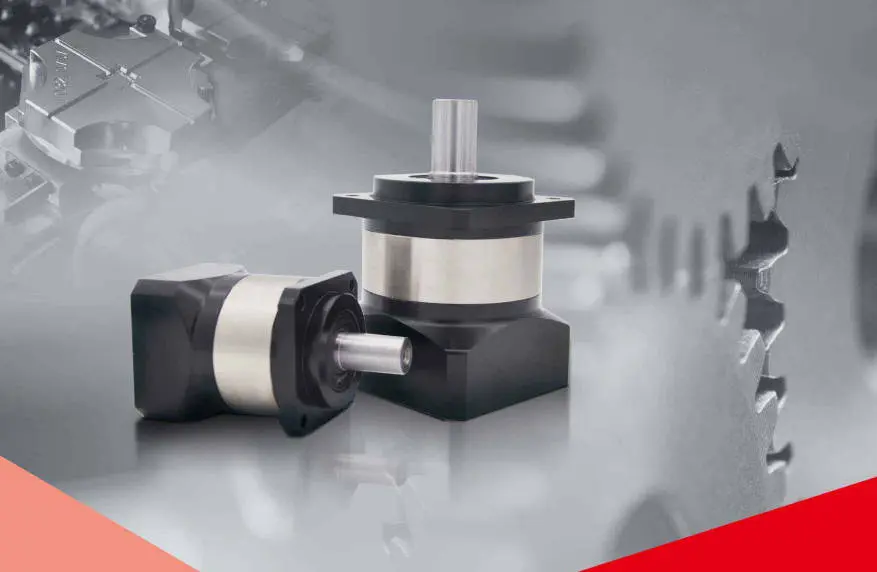

Raydafon, Fornitura diretta della fabbrica di riduttori di alta qualità cinese, come produttore e fornitore affidabile, forniamo riduttori planetari con prestazioni stabili, struttura compatta e prezzo ragionevole, adatti alle apparecchiature di automazione, al sistema di trasmissione ad alto carico e al campo di controllo di precisione, per soddisfare le esigenze di approvvigionamento dei clienti nazionali e stranieri per la vita elevata e ad alta efficienza.

Il riduttore planetario di Raydafon adotta una struttura in acciaio in lega ad alta resistenza, l'ingranaggio è carbburiato e spento e terra di precisione, la durezza della superficie del dente raggiunge HRC60 ± 2, la resistenza alla fatica è forte e la capacità di carico è molto più alta del tradizionale meccanismo di riduzione degli ingranaggi. Viene adottato il design interno di mesh simmetrico a tre denti, l'efficienza della trasmissione può raggiungere oltre il 95%, l'operazione è stabile, il rumore è basso e l'uscita della coppia è uniforme. È particolarmente adatto per i servi sistemi, i cilindri elettrici, i robot industriali, il telaio mobile a ruote, le linee di trasmissione e i dispositivi di sollevamento, ecc., Che hanno requisiti elevati per la precisione e la risposta di potenza.

RaydafonCambio planetarioFornisce combinazioni strutturali a stadio singolo, a due stadi e in tre stadi, con rapporti di velocità che coprono 3: 1 ~ 200: 1 e possono espandere la coppia di uscita e la selezione del rapporto di riduzione secondo necessità; I moduli di uscita includono l'albero chiave, l'albero della spline, il tipo di flangia e l'interfaccia non standard personalizzata per soddisfare i requisiti di installazione di diverse apparecchiature. Tutti i prodotti dell'azienda hanno superato il test di bilanciamento dinamico e il test di concentricità per garantire un funzionamento ad alta velocità senza scuotere e calore, migliorando notevolmente la stabilità complessiva dell'attrezzatura.

I riduttori planetari prodotti da Raydafon sono stati ampiamente utilizzati in linee di montaggio automatizzate, macchinari di imballaggio, attrezzature CNC, attrezzature di trasporto, telai del crawler ingegneristico, sistemi di controllo dell'energia eolica e altri campi. Hanno eccellenti prestazioni di durata, adattabilità e competitività dei prezzi e sono ben accolti da clienti nazionali ed stranieri. Che tu sia un integratore, un produttore completo di macchine o un fornitore di servizi di manutenzione, possiamo fornirti soluzioni di trasmissione economiche e supporto di fornitura stabile.

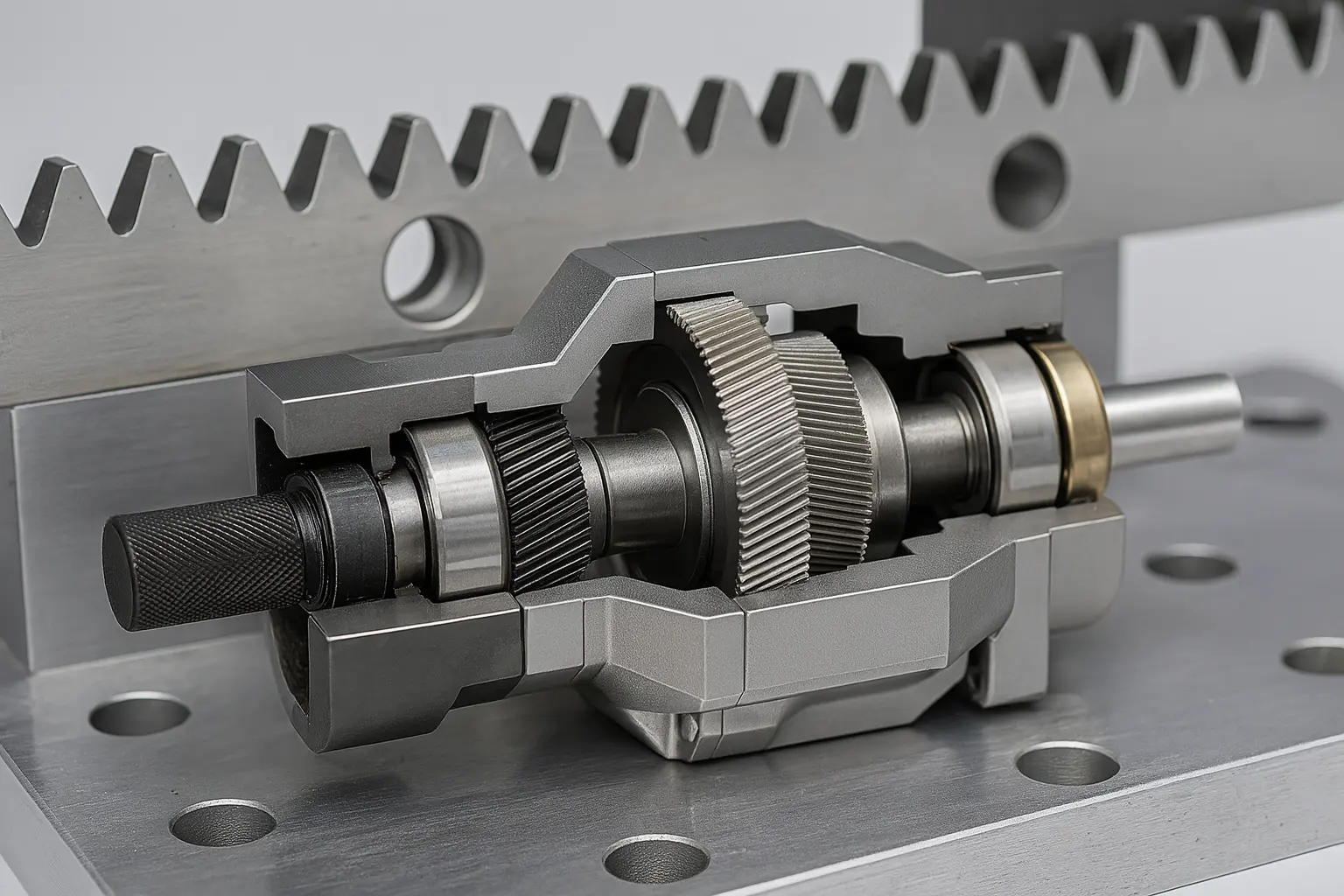

Come funziona un cambio planetario

La struttura di base di un riduttore planetario è costituita da tre parti chiave: la marcia solare centrale (pignone all'estremità di input), il set di ingranaggi planetari ruota attorno a esso e l'anello di marcia interno avvolto intorno all'esterno. L'alimentazione viene trasmessa dal motore, prima guidando l'attrezzatura solare per ruotare, quindi la marcia solare guida più ingranaggi planetari per ruotare. Questi ingranaggi planetari ruotano mentre ruotano lungo la marcia solare e infine trasmettono la potenza all'albero di uscita attraverso il vettore planetario fisso su di essi.

Questo metodo "meshing multi-dogco" consente di condividere la forza tra più ingranaggi, che non solo ha un'uscita regolare e un basso rumore, ma ha anche una capacità di carico più forte rispetto alle normali strutture per gli ingranaggi. I riduttori planetari di Raydafon possono produrre una coppia più elevata nelle stesse condizioni di volume, con una struttura compatta, adatta per le attrezzature con spazio di installazione limitato ma requisiti di prestazioni di trasmissione elevate, come sistemi di servo, bracci robotici automatizzati, moduli di guida crawler, macchine per imballaggi, ecc.

Il rapporto di trasmissione di un riduttore planetario dipende dal rapporto di trasmissione e dal numero di fasi. Generalmente, una singola fase può raggiungere 310: 1, un due stadi può essere ampliato a 20100: 1 e anche una combinazione a tre fasi può essere fatta per condizioni di lavoro che richiedono un rapporto di riduzione maggiore. Raydafon fornisce la struttura del rapporto di velocità standard e supporta una combinazione a cascata personalizzata, impostando la velocità di uscita e la gamma di coppia in base alle esigenze dei clienti.

Poiché la marcia planetaria interna cambia costantemente la posizione della forza durante la rotazione, la marcia si indossa uniformemente e l'intera macchina ha una vita più lunga. Inoltre, utilizziamo gli ingranaggi in acciaio induriti, i cuscinetti di precisione e gli standard di assemblaggio di bassi contraccolpi, il che rende il riduttore non solo stabile in uscita, ma anche ad alta precisione di posizionamento, adatto a ripetute avviamenti e arresti, in avanti e inversa e a basse condizioni di carico di inerzia.

I vantaggi fondamentali dei riduttori planetari sono l'alta efficienza, l'alta densità di coppia, le dimensioni ridotte e il buon controllo della concentrità. Raydafon ha soluzioni mature nella progettazione del set di ingranaggi, nel sistema di lubrificazione, nella corrispondenza della flangia di uscita, ecc., Che può coprire le esigenze effettive dei diversi sistemi industriali. Se stai valutando l'ottimizzazione del sistema di trasmissione, possiamo abbinare rapidamente la combinazione del modello e della struttura appropriata in base ai parametri del motore e ai requisiti di carico forniti. Benvenuti per consultare la selezione.

Come calcolare il rapporto di marcia del cambio planetario

Quando si utilizza o si seleziona un riduttore planetario, il calcolo del rapporto di trasmissione (rapporto di riduzione) è un passaggio di base e critico. Il rapporto di trasmissione determina la velocità e la coppia dell'albero di uscita e ha un impatto diretto sull'efficienza operativa dell'apparecchiatura e la corrispondenza del carico. Quando si progetta un sistema di riduzione planetario, Raydafon corrisponderà alla struttura del rapporto di velocità appropriato in base alle esigenze effettive per garantire un uso stabile ed efficiente.

La formula per il calcolo del rapporto di trasmissione di un riduttore planetario non è in realtà complicata. La struttura più comune è che l'attrezzatura solare è attiva, l'anello interno è fisso e il vettore del pianeta è in uscita. In questa struttura, la formula per il calcolo del rapporto di trasmissione è:

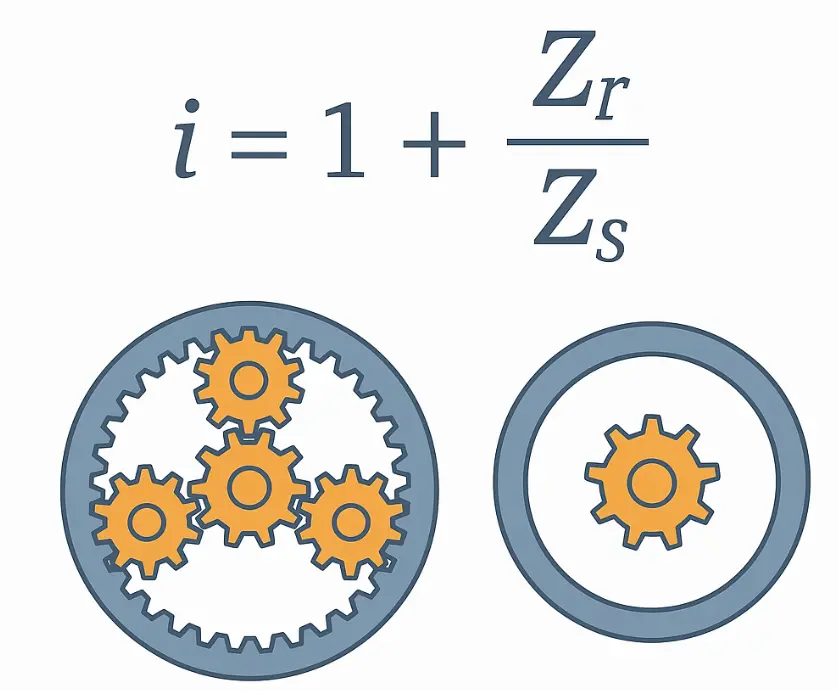

Rapporto di trasmissione I = 1 + (ZR / ZS)

Dove:

ZR è il numero di denti sull'anello interno

ZS è il numero di denti sull'attrezzatura solare

Per un semplice esempio: se il numero di denti sull'ingranaggio solare è 20 e il numero di denti sull'anello interno è 60, il rapporto di trasmissione è:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Cioè, il motore ruota 4 volte, l'albero di uscita ruota 1 volta e il rapporto di riduzione è 4: 1.

Nei riduttori planetari progettati da Raydafon, il rapporto di trasmissione comunemente usato copre un intervallo da 3: 1 a 100: 1, che si ottiene attraverso una combinazione di strutture a singolo stadio, a due stadi o in tre stadi.

Struttura a singolo stadio di solito il rapporto di velocità è 3 ~ 10

Il rapporto velocità della struttura a due stadi è 15 ~ 100

Struttura a tre stadi adatto a occasioni a bassa velocità a carico pesante che richiedono un rapporto di riduzione maggiore

Oltre a calcolare il rapporto di velocità, è anche importante notare che gruppi planetari di diversi livelli sovrappongono l'attrito interno, che avrà un leggero impatto sull'efficienza. Pertanto, nella premessa che il rapporto di velocità consente, prova a scegliere una combinazione di basso livello più efficiente.

Raydafon può raccomandare un rapporto di trasmissione ragionevole e un livello strutturale in base alla velocità del motore, ai requisiti di velocità di uscita, alla coppia di carico e ad altri dati forniti dal cliente e fornire disegni di parametri e suggerimenti di selezione per aiutarti a evitare errori nella fase iniziale della selezione e garantire un funzionamento affidabile dell'apparecchiatura. Se non sei sicuro del calcolo del rapporto di trasmissione, puoi anche contattarci direttamente e aiuteremo a calcolare e abbinare il modello appropriato.
