Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / DIVISIONE IDRAULICA

Produttore di cilindri idraulici per carrelli elevatori per fornitura OEM, sostituzione aftermarket e riparazione sul campo

Raydafon produce cilindri idraulici per carrelli elevatori elettrici, carrelli elevatori a combustione interna, stoccatori e attrezzature da magazzino. Ogni unità è costruita in base ad alesaggio, corsa, diametro dello stelo e stile dell'estremità di connessione confermati, quindi testata a pressione prima di lasciare la catena di montaggio, in modo che possa andare direttamente sul camion senza alcuna regolazione.

Forniamo fabbriche di macchinari completi, integratori di sistemi idraulici, rivenditori di ricambi regionali e unità di assistenza responsabili delle apparecchiature terminali. I cilindri vengono esportati in Europa, Sud-Est asiatico e Sud America, coprendo sia la domanda di ricambi originali che quella post-vendita.

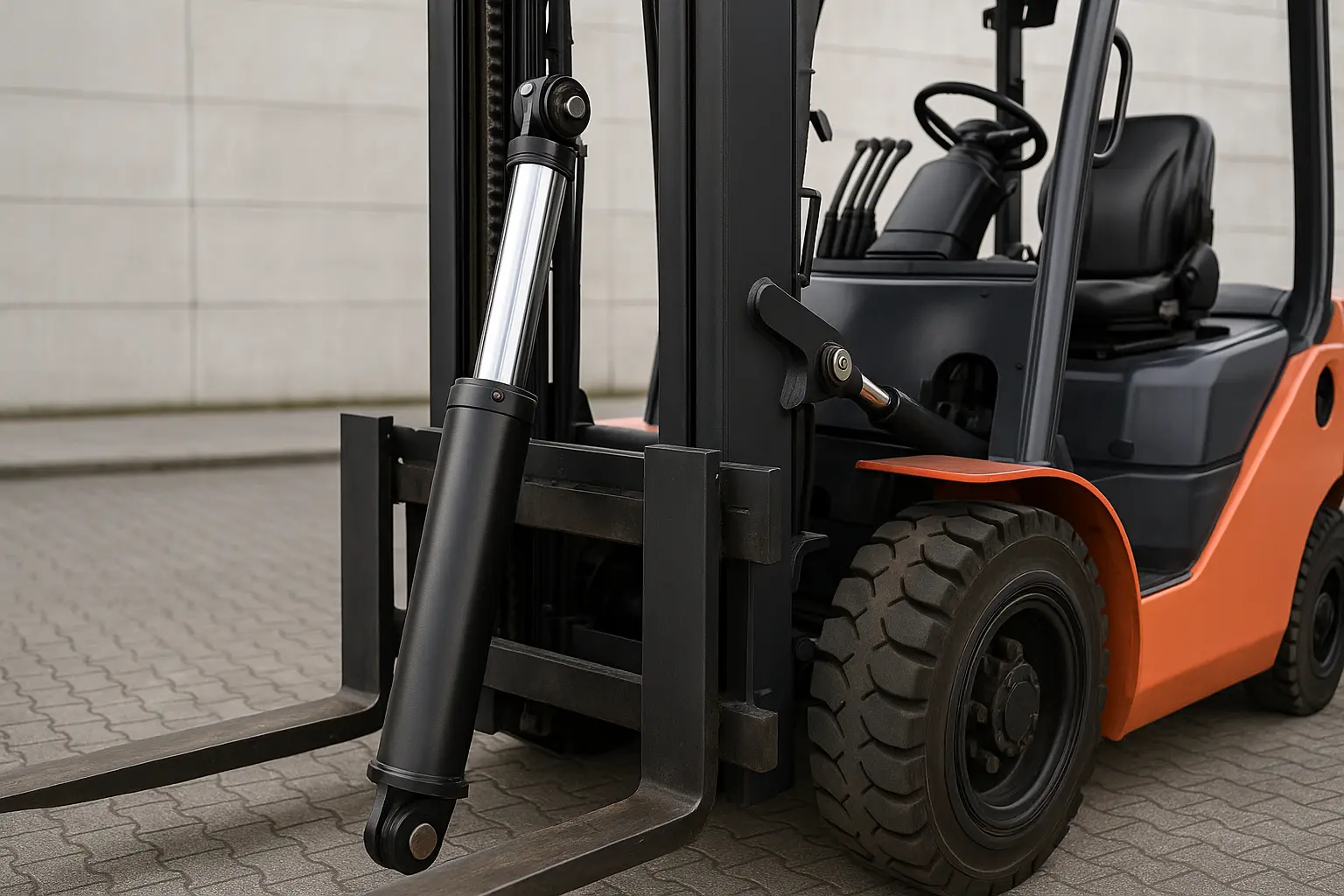

Forklift hydraulic cylinder manufactured by Raydafon
I cilindri idraulici per carrelli elevatori sono prodotti con dimensioni della chiave lavorate a CNC, sigillati in un processo controllato, quindi testati a pressione prima della spedizione.
1,5–18 tCopertura del tonnellaggio dei carrelli elevatori
7–14MPaIntervallo di pressione di esercizio
Sollevare/InclinareTipi di funzioni standard
CNCControllo delle dimensioni chiave
OEM/ODMPersonalizzazione basata su disegni
01

Fornitura di cilindri idraulici per carrelli elevatori per meccanismi di inclinazione, sollevamento e spostamento laterale

Le diverse funzioni del carrello elevatore impongono requisiti diversi al cilindro. Il cilindro di inclinazione, il cilindro di sollevamento e il cilindro di spostamento laterale non sono intercambiabili: ciascuno necessita di alesaggio, corsa, rapporto dello stelo e geometria di montaggio specifici per adattarsi al montante e al carrello su cui opera.

  • Cilindri di inclinazione per forche e controllo dell'angolo del montante
  • Cilindri di sollevamento per il sollevamento e l'abbassamento del montante
  • Cilindri del meccanismo di traslazione laterale
  • Pacchetti idraulici per carrelli elevatori elettrici
  • Cilindri a combustione interna per carrelli elevatori
  • Impilatori e attrezzature per la movimentazione di magazzino
  • Alesaggio e corsa personalizzati su disegno
  • Sostituzione per codici esistenti

Cosa determina il cilindro giusto

  • TonnellaggioI carrelli elevatori da 1,5 t a 18 t necessitano di dimensioni del foro e spessori delle pareti sostanzialmente diversi.
  • FunzioneLe operazioni di inclinazione, sollevamento e spostamento laterale producono direzioni di carico e cicli di lavoro diversi.
  • MontaggioI collegamenti con perno, flangia o forcella anteriore e posteriore devono corrispondere al montante e al telaio.
  • AmbientePolvere, umidità e funzionamento frequente richiedono la finitura dello stelo e il grado di tenuta adeguati.

I componenti principali sono realizzati in acciaio legato ad alta resistenza, con la superficie dell'asta galvanizzata o trattata con cromo duro per resistere alla corrosione e all'usura. Il risultato è un movimento fluido, una risposta rapida e una tenuta stabile in caso di utilizzo quotidiano frequente, non solo durante la prima settimana dopo l'installazione.

02

Come ricostruire un cilindro idraulico del carrello elevatore

Ricostruire il cilindro idraulico di un carrello elevatore non è semplicemente questione di svitare il tappo terminale e sostituire l'anello di gomma. Il processo prevede cinque fasi e ognuna è importante: salta un passaggio e l'unità perderà nuovamente entro pochi giorni dalla rimessa in servizio.

  1. Depressurizzare e rimuovere il cilindro Rilasciare la pressione del sistema, scollegare le linee idrauliche e rimuovere la bombola dal camion. Allentare i bulloni del coperchio terminale con una chiave ed estrarre lentamente il gruppo stelo del pistone, facendo attenzione a non graffiare l'alesaggio del cilindro. Se all'interno è presente molto olio, scolarlo e pulirlo prima di continuare.
  2. Ispezionare ogni componente rimosso Controllare uno per uno il pistone, l'asta e gli anelli di tenuta per verificare eventuali deformazioni, usura, perdita dei bordi o ruggine. Un singolo segno di usura può essere la fonte della perdita, quindi non saltare un'ispezione ravvicinata.
  3. Sostituire tutte le guarnizioni invecchiate o danneggiate Confermare le specifiche prima del montaggio. Alcuni cilindri utilizzano guarnizioni combinate e installarli nell'orientamento sbagliato causerà un guasto immediato indipendentemente dalla qualità del resto della ricostruzione.
  4. Riassemblare nell'ordine originale Installare delicatamente l'asta del pistone e mantenere l'asse centrale completamente allineato. Se lo stelo non è centrato correttamente, anche un cilindro ricostruito correttamente perderà entro pochi giorni di funzionamento.
  5. Prova di pressione prima del rimontaggio Montare la bombola assemblata su un'apparecchiatura di prova della pressione e verificare eventuali perdite interne o inceppamenti. Solo dopo aver superato il test è necessario installarlo nuovamente sul carrello elevatore.

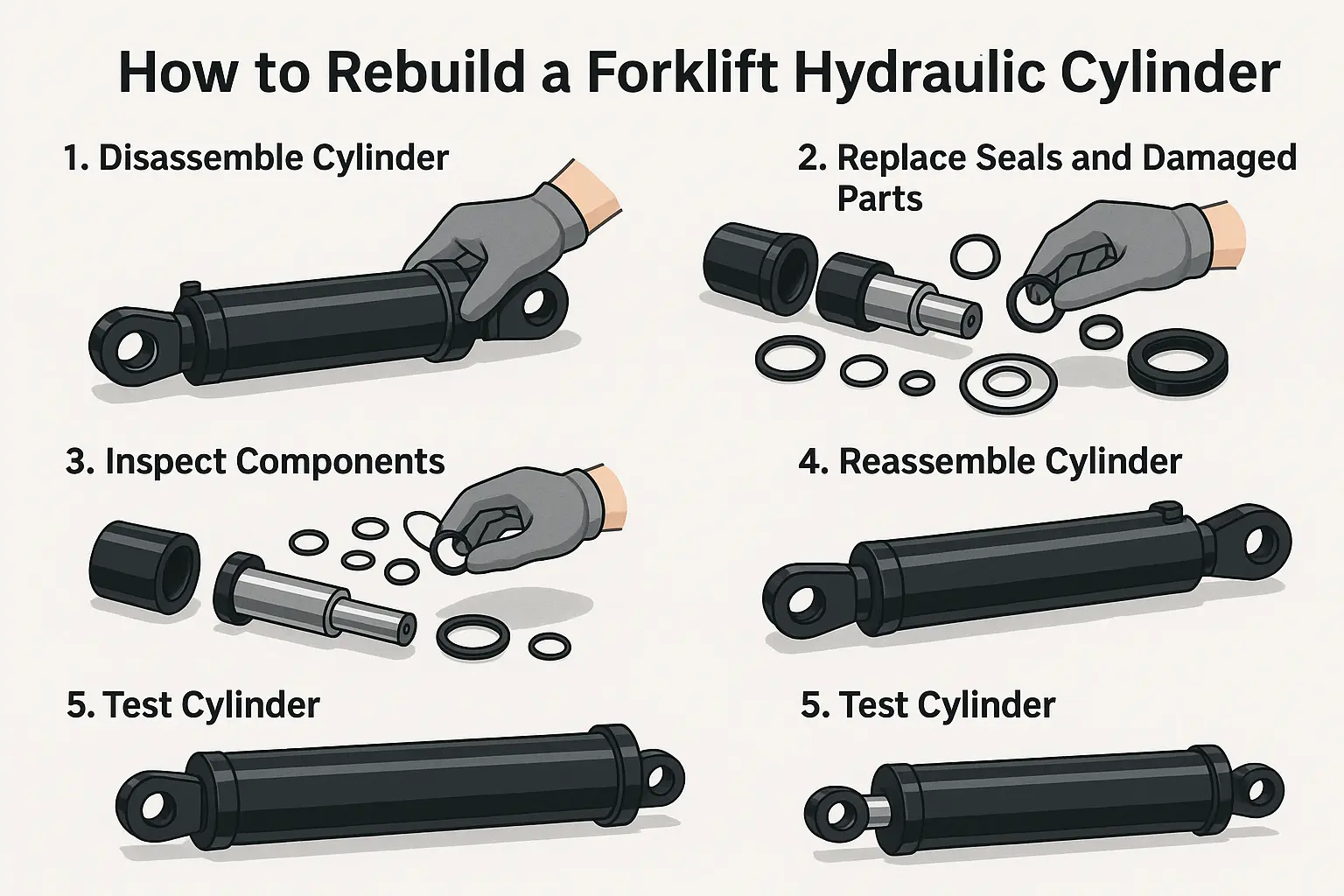

Forklift hydraulic cylinder rebuild process
L'ispezione, la sostituzione delle guarnizioni e il corretto riassemblaggio rappresentano la maggior parte del successo della ricostruzione: il test di pressione lo conferma.

Quando ricostruire non vale la pena

Se lo stelo del pistone è piegato o l'alesaggio del cilindro è seriamente rigato, la ricostruzione non reggerà. La sostituzione è la strada più economica. Raydafon fornisce una gamma completa di cilindri idraulici e componenti per carrelli elevatori, oltre a kit di riparazione su richiesta, adatti ai riparatori di carrelli elevatori e agli ingegneri delle attrezzature che necessitano di rimettere in servizio un carrello lo stesso giorno.

03

Come rimuovere un cilindro idraulico da un carrello elevatore

La sequenza di rimozione e i dettagli di gestione determinano se il lavoro richiede venti minuti o danneggia i componenti circostanti. Le quattro fasi seguenti rappresentano la procedura standard seguita dai nostri partner di assistenza.

Rilasciare la pressione Spegnere il carrello elevatore e lasciare che il sistema idraulico si depressurizzi naturalmente. Attendere diversi minuti per assicurarsi che tutta la pressione sia stata scaricata prima di toccare qualsiasi connessione.
Scollegare le linee dell'olio Avvolgere il giunto con un panno per raccogliere l'olio residuo, rimuovere il tubo ad alta pressione dal cilindro e contrassegnarlo in modo che possa essere ricollegato nella posizione corretta.
Rimuovere perni o bulloni di fissaggio Il cilindro è generalmente collegato al montante o al telaio tramite perni anteriori e posteriori. Individuare le posizioni dei perni, rimuovere prima eventuali anelli di fissaggio, quindi estrarre i perni o rimuovere i bulloni.
Sollevare il cilindro Il corpo del cilindro è pesante. Utilizzare due persone o un'imbragatura, evitare di colpire la struttura circostante e tenere la bocca del cilindro rivolta verso l'alto in modo che l'olio residuo non fuoriesca.

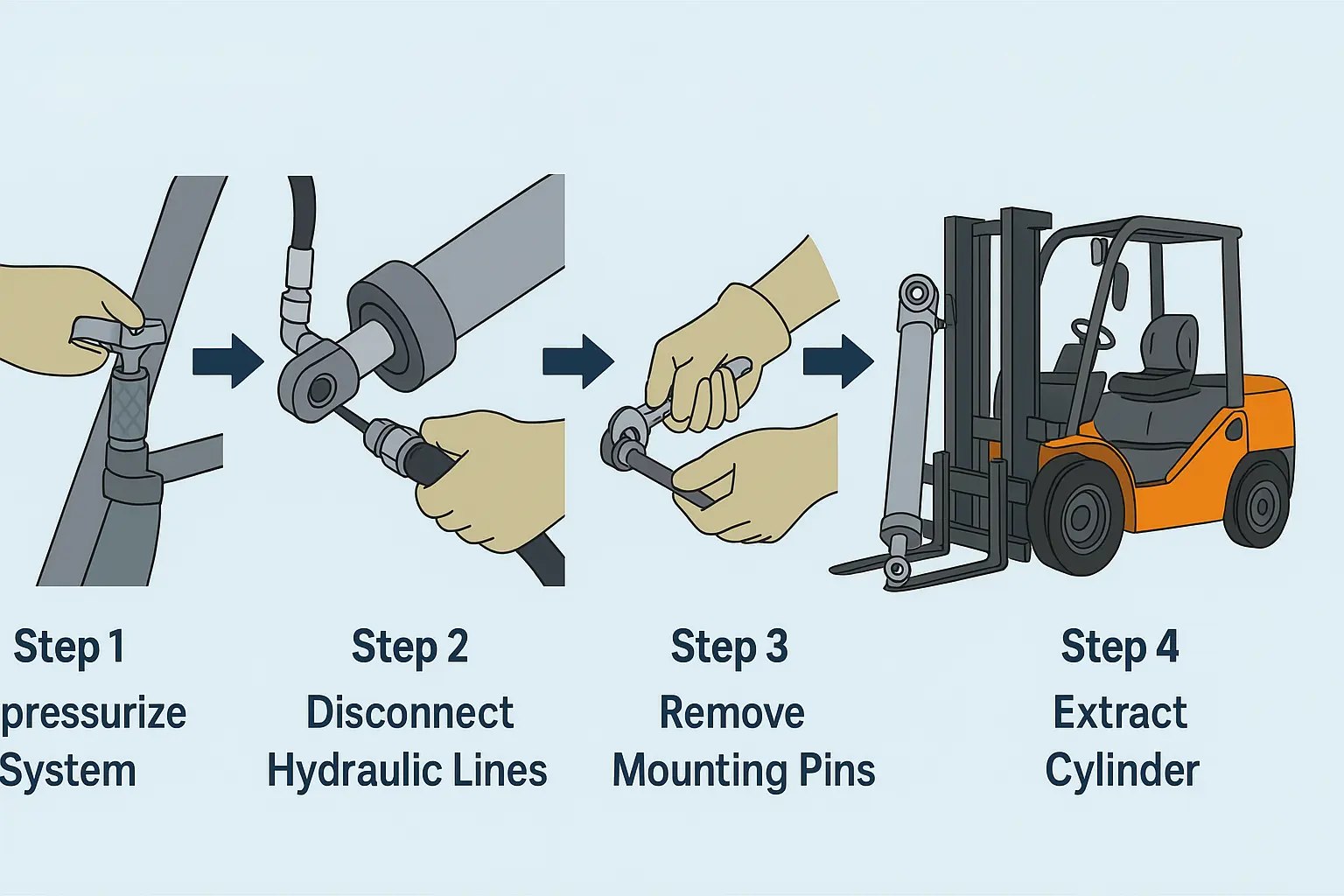

Removing a hydraulic cylinder from a forklift
Una volta rimosso, sigillare immediatamente l'apertura dell'olio per tenere lontana la polvere e prevenire la ruggine durante lo stoccaggio o il trasporto.

Dopo aver tolto il cilindro dal camion, sigillare immediatamente il foro dell'olio. Raydafon fornisce prodotti per cilindri idraulici e kit di guarnizioni abbinati a un'ampia gamma di modelli di carrelli elevatori, in modo che gli utenti possano ripristinare rapidamente il funzionamento delle apparecchiature anziché attendere l'acquisto di parti personalizzate.

04

Chi forniamo

Canale 01

Produttori di carrelli elevatori

Sviluppo OEM e ODM rispetto ai disegni delle macchine e ai requisiti tecnici, inclusi carrelli elevatori speciali e configurazioni di fascia alta.

Canale 02

Integratori di sistemi idraulici

Fornitura di cilindri abbinati al design del pacchetto idraulico, con conferma del disegno, revisione del campione e pianificazione della consegna.

Canale 03

Unità di servizio e manutenzione

Cilindri di ricambio e kit di riparazione per la manutenzione delle apparecchiature terminali, con risposta rapida per esigenze con breve preavviso.

05

A proposito di Raydafon

Raydafon hydraulic cylinder factory

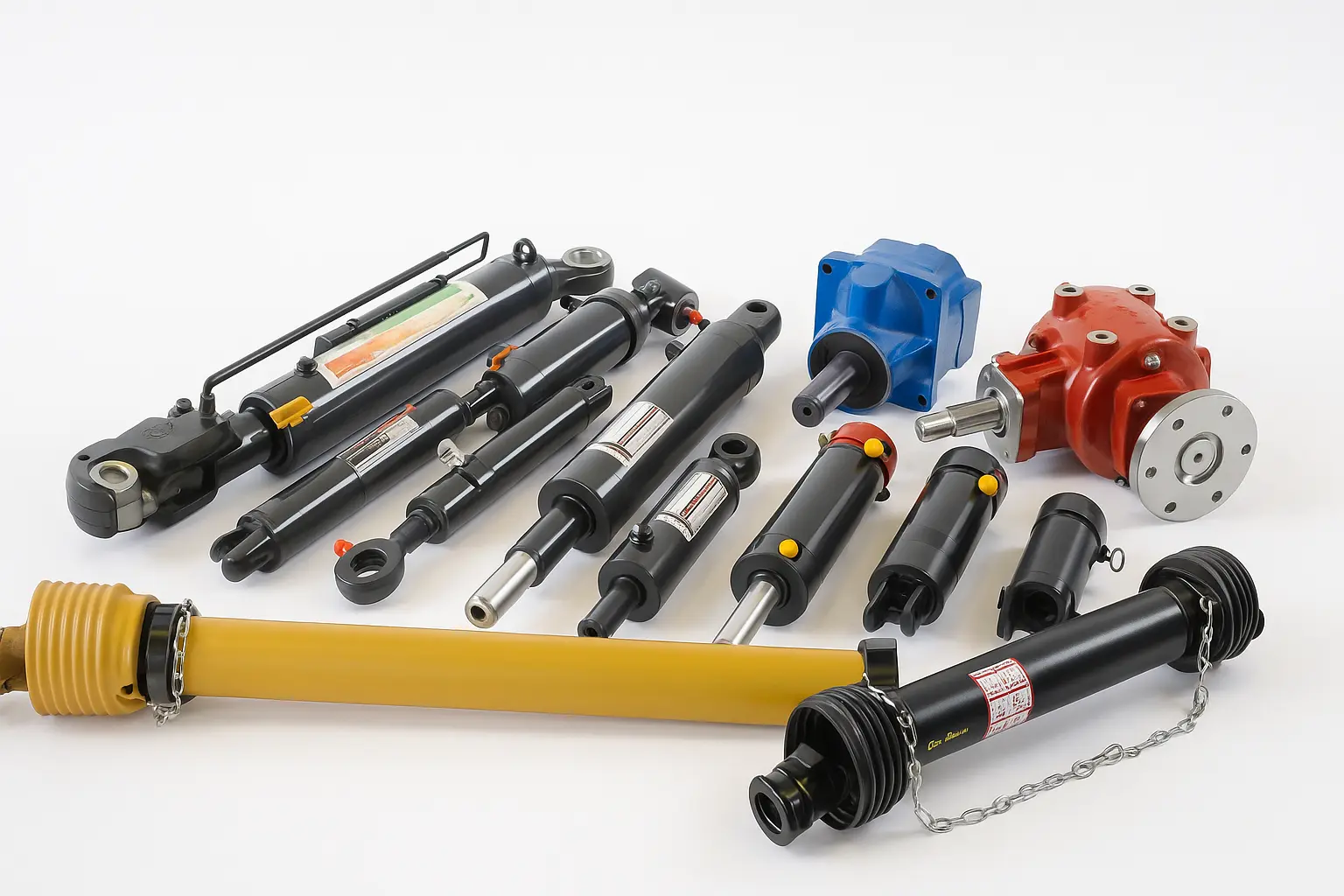

Raydafon produce cilindri idraulici per carrelli elevatori, gru mobili, camion della spazzatura, veicoli per lavoro aereo e altri veicoli speciali.

Raydafon è un produttore focalizzato su soluzioni di sistemi idraulici e di trasmissione. Non facciamo affidamento sul linguaggio promozionale: creiamo prodotti in modo costante e lasciamo che la qualità affidabile porti avanti il ​​business. Nel corso degli anni ci siamo concentrati sullo sviluppo e sulla produzione di cilindri idraulici, con un'ampia gamma di modelli e adattamenti flessibili per macchine edili e applicazioni per veicoli speciali.

Oltre ai cilindri idraulici per carrelli elevatori, la nostra gamma di prodotti comprende cilindri idraulici per gru mobili, cilindri idraulici per camion della spazzatura e cilindri idraulici per veicoli aerei, tutti utilizzando materiali ad alta resistenza e lavorazioni di precisione per funzionare stabilmente in condizioni di lavoro ad alta pressione e alta frequenza.

Oltre ai cilindri idraulici, Raydafon fornisce una linea completa di prodotti per la trasmissione di potenza, tra cuiAlberi cardanici, riduttori agricoli, ingranaggi di precisioneEriduttori epicicloidali. I produttori di macchine intere, i riparatori e i rivenditori di ricambi possono approvvigionarsi di più componenti da un unico fornitore, eliminando il lavoro di coordinamento duplicato.

06

Domande frequenti sul cilindro idraulico del carrello elevatore

Quali informazioni devo fornire per un preventivo?

Inviare il tonnellaggio del carrello elevatore, la funzione del cilindro (sollevamento, inclinazione o spostamento laterale), l'alesaggio, il diametro dello stelo, la corsa, lo stile dell'estremità di connessione, le dimensioni di montaggio e la pressione di esercizio. Un disegno, una foto di esempio o un codice articolo esistente accelerano notevolmente la conferma.

Potete fornire un ricambio per un cilindro del carrello elevatore esistente?

SÌ. Invia il codice prodotto originale o un disegno quotato e confermeremo la corrispondenza. Questo è il percorso più comune per la domanda di sostituzione aftermarket.

Fornite kit di riparazione e cilindri completi?

SÌ. I kit di riparazione possono essere forniti in base alle esigenze del cliente, il che è utile per i riparatori di carrelli elevatori e gli ingegneri delle attrezzature che necessitano di ripristinare un camion sul posto.

A che pressione funzionano questi cilindri?

I cilindri idraulici del carrello elevatore funzionano generalmente nell'intervallo 7-14 MPa a seconda del tonnellaggio e della funzione del carrello elevatore. Ogni bombola viene testata a pressione prima della spedizione per confermare le prestazioni al valore nominale specificato.

Quale trattamento superficiale viene utilizzato sullo stelo del pistone?

I componenti principali sono realizzati in acciaio legato ad alta resistenza con la superficie dell'asta elettroplaccata o trattata con cromo duro per resistenza alla corrosione e all'usura, adatta per operazioni frequenti e ambienti di lavoro difficili.

Supportate stili di alesaggio, corsa e connessione personalizzati?

SÌ. Forniamo soluzioni personalizzate con diversi diametri dei cilindri, corse e stili di estremità di connessione adatti allo specifico modello di carrello elevatore e all'intensità operativa, compresi progetti OEM e ODM.

Richiedi un preventivo per il cilindro idraulico del carrello elevatore

Inviare il modello del carrello elevatore, la funzione del cilindro, l'alesaggio, la corsa e i dettagli di montaggio. Raydafon confermerà le specifiche e restituirà un preventivo con i tempi di consegna, che tu sia un produttore di carrelli elevatori, un integratore di sistemi idraulici o un'unità di manutenzione.

View as

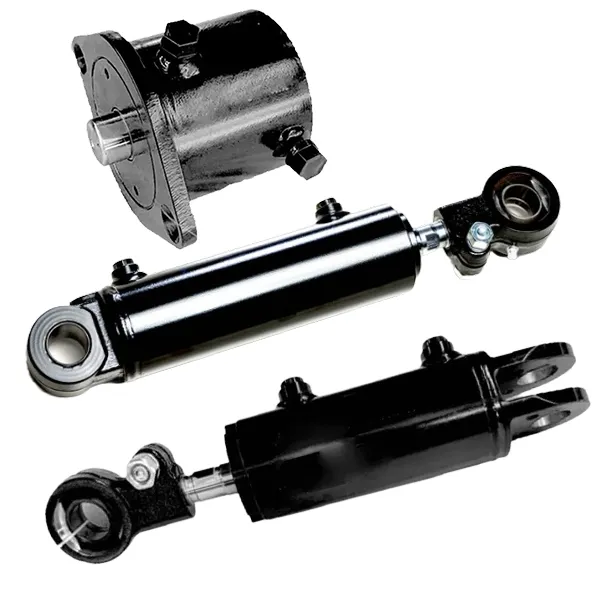

Cilindro di inclinazione del carrello elevatore

Cilindro di inclinazione del carrello elevatore

Il cilindro di inclinazione del carrello elevatore Raydafon è un cilindro idraulico progettato su misura per il controllo dell'inclinazione del montante forche su carrelli elevatori da 1,5-18 tonnellate. Realizzato in acciaio ad alta resistenza con pistone, corpo cilindro, stelo e set di guarnizioni abbinati. Pressione di esercizio 7-14 MPa, nessuna fluttuazione di pressione sotto carico. Diametri foro standard 60-100 mm, diametri stelo 25-40 mm, corsa 32-193 mm. Il fissaggio a vite e il collegamento dell'anello di ritenzione consentono la sostituzione del paraolio in pochi minuti senza rimuovere l'albero. Adatto per operazioni di magazzino, fabbrica e porto. Alesaggio, corsa e distanza di installazione personalizzati disponibili per i marchi di carrelli elevatori OEM. MOQ 50 unità, tempi di consegna all'ingrosso di 25-35 giorni. Inviare il modello del carrello elevatore, i requisiti di alesaggio/corsa e la quantità per un preventivo.

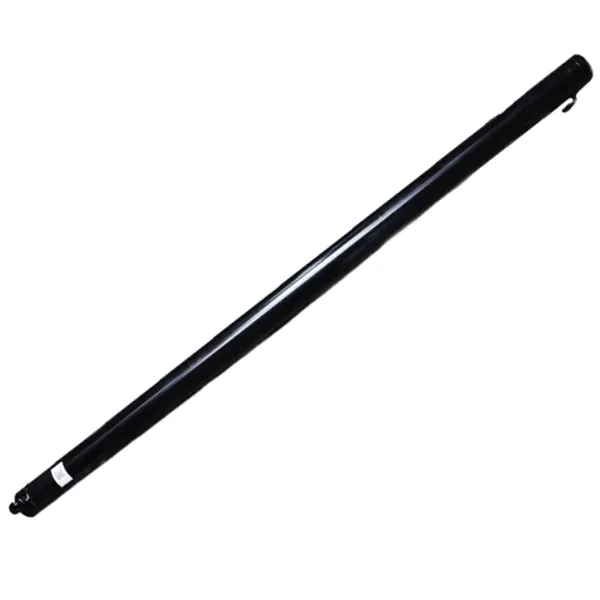

Cilindro di sollevamento del carrello elevatore

Cilindro di sollevamento del carrello elevatore

Il cilindro di sollevamento del carrello elevatore Raydafon è il componente di sollevamento verticale installato sul montante che solleva e abbassa la piastra portaforche. Realizzato in acciaio ad alta resistenza con pistone abbinato e struttura ottimizzata dell'anello di tenuta. I modelli standard coprono alesaggio Φ56-60 mm, stelo Φ45 mm, corsa 1500-1505 mm e pressione di esercizio 17,5-18,1 MPa. I modelli avanzati includono un dispositivo ammortizzante che impedisce forti impatti a tutta corsa, proteggendo sia il carico che la struttura del montante. Compatibile con carrelli elevatori elettrici e diesel. Cinque modelli standard da N30M300 a A2A35M300, alesaggio e corsa personalizzati disponibili per OEM. MOQ 50 unità, tempi di consegna all'ingrosso di 25-35 giorni. Invia modello di carrello elevatore, requisiti di corsa e quantità per un preventivo.
Come produttore e fornitore affidabile Cilindro idraulico del carrello elevatore in Cina, i nostri prodotti hanno superato la certificazione CE. Se si desidera acquistare prodotti di qualità, contattaci.
