Produttore di cilindri idraulici per attrezzature pesanti

Cilindro idraulico Raydafon

Produttore di cilindri idraulici per escavatori, mietitrici, trattori e macchinari personalizzati

Raydafoncostruisce cilindri idraulici per macchine edili, attrezzature agricole, macchinari industriali e altre applicazioni idrauliche. Forniamo cilindri standard e completamente personalizzati in base al diametro del foro, al diametro dello stelo, alla lunghezza della corsa, al tipo di montaggio, alla pressione di esercizio e alle condizioni operative.

Ogni cilindro è prodotto in base a disegni, campioni o dimensioni chiave confermate. La produzione si concentra sulla precisione dimensionale, sulle prestazioni di tenuta e sul funzionamento stabile sotto carichi idraulici ripetuti: i tre fattori che decidono se un cilindro dura una stagione o un decennio.

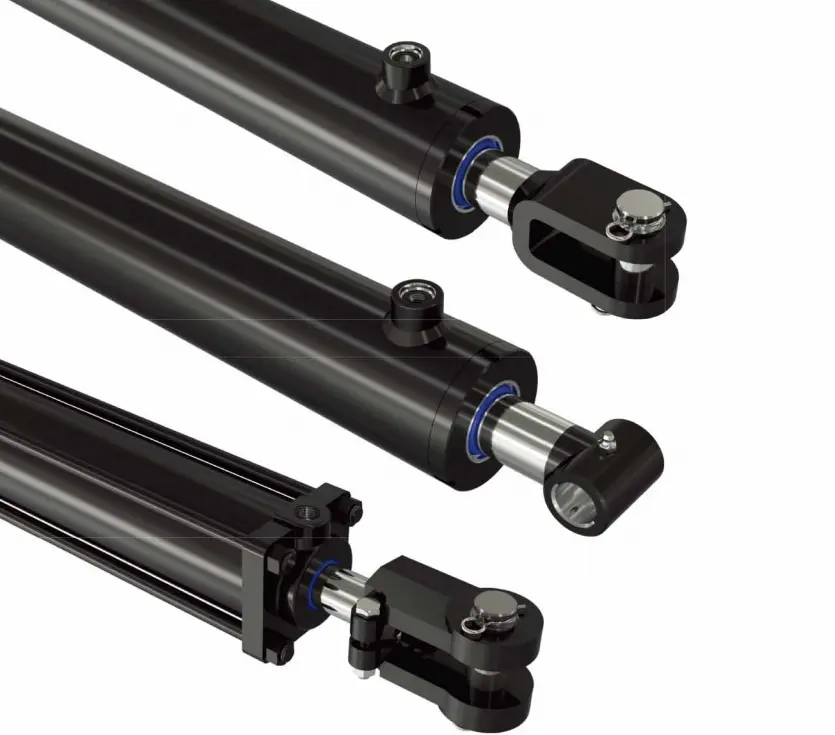

hydraulic cylinders
01

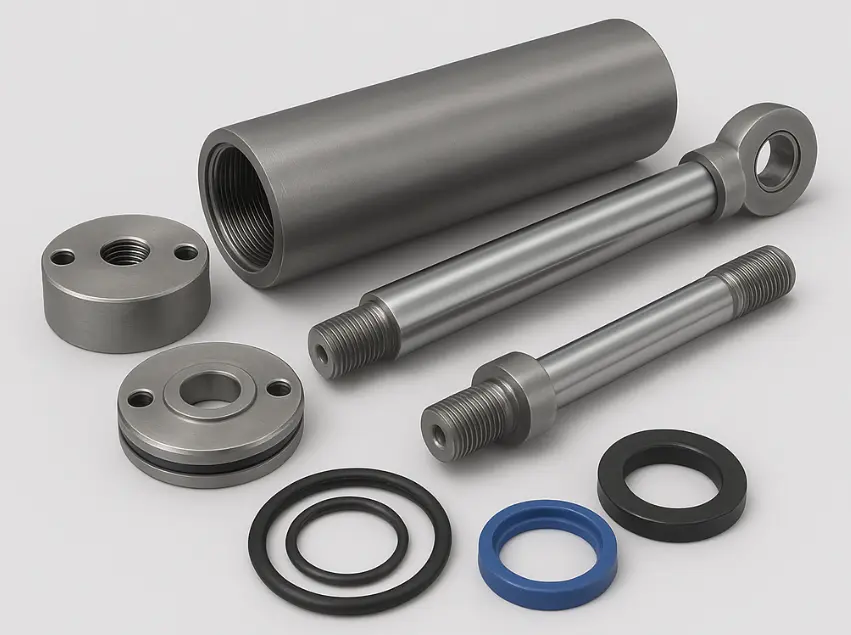

Costruzione del cilindro idraulico e parti principali

Un cilindro idraulico converte la pressione idraulica in movimento meccanico lineare. Le sue prestazioni dipendono dalla precisione con cui i suoi componenti principali sono abbinati tra loro.

  • Canna del cilindro— costituisce la camera di pressione per l'olio idraulico e guida il gruppo pistone.
  • Pistone— converte la pressione idraulica in forza lineare.
  • Asta del pistone— trasferisce la forza del cilindro al meccanismo della macchina.
  • Copertura finale— supporta e posiziona le parti interne mantenendo unita la struttura del cilindro.
  • Sigilli— prevenire perdite di olio e mantenere la contaminazione fuori dal cilindro.
  • Componenti di montaggio— flange, perni, forcelle, giunti sferici e altri collegamenti selezionati per adattarsi all'installazione.
Hydraulic Cylinder Construction and Main Parts
02

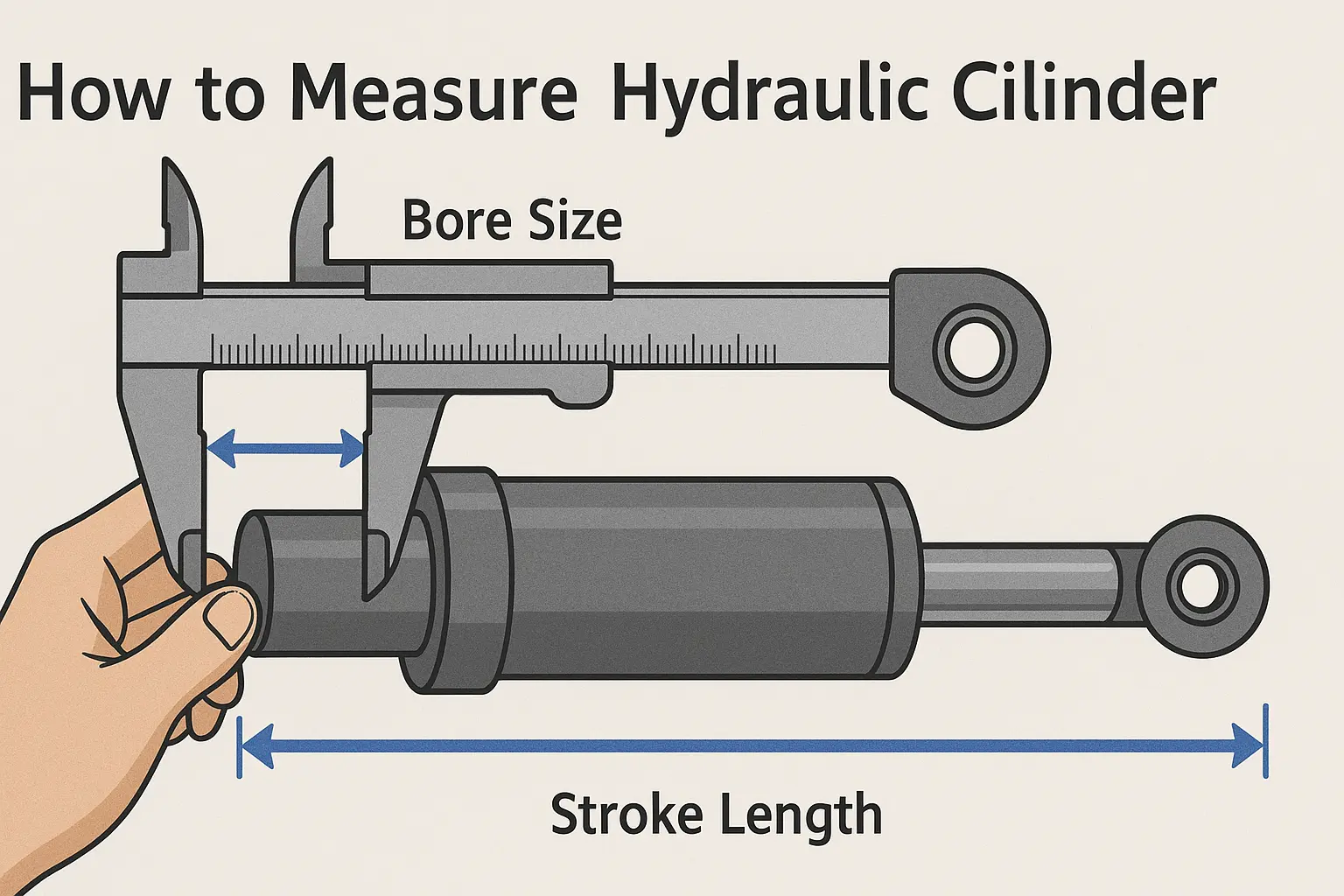

Come misurare un cilindro idraulico prima di ordinare

Una misurazione accurata fa la differenza tra una sostituzione immediata e una spedizione di reso. Prima di rimuovere una bombola, spegnere l'attrezzatura, rilasciare la pressione idraulica e pulire la bombola e le aree di collegamento. Utilizzare strumenti di misurazione calibrati ovunque.

How to Measure Hydraulic Cylinder

Cinque dimensioni di cui abbiamo bisogno per prime

  • Diametro del foro— diametro interno della canna, misurato in più di una posizione per verificare la variazione dell'usura.
  • Diametro asta— diametro dello stelo misurato in una sezione pulita, non usurata e da diverse direzioni.
  • Lunghezza della corsa— distanza tra le posizioni completamente retratta e completamente estesa.
  • Lunghezza totale— lunghezza del cilindro nella posizione di riferimento dichiarata, solitamente retratta.
  • Tipo di montaggio— verificare il collegamento su entrambe le estremità: flangia, perno, cerniera o montaggio sferico.
Selezione 01 Carico e pressione

Pressione di esercizio richiesta, forza di spinta o di trazione e ciclo di lavoro.

Selezione 02 Geometria

Alesaggio, stelo, corsa, dimensioni di montaggio e tipo di connessione.

Selezione 03 Condizioni operative

Tipo di olio idraulico, temperatura di esercizio, ambiente di lavoro, frequenza di movimento.

03

Applicazioni del cilindro idraulico

I cilindri idraulici Raydafon sono costruiti per attrezzature che necessitano di movimento lineare controllato e forza di sollevamento affidabile, giorno dopo giorno, in condizioni reali sul campo.

Escavatori e caricatori Bulldozer e movimento terra Trattori e attrezzi Mietitrebbie e raccoglitrici di riso Presse idrauliche Attrezzature per la movimentazione dei materiali Macchinari di produzione e automazione Attrezzature minerarie e pesanti Macchinari personalizzati per scopi speciali
04

Perché scegliere Raydafon come fornitore di cilindri idraulici

Costruito attorno a disegni, campioni e condizioni operative

Invece di forzare una parte del catalogo nella vostra macchina, partiamo dalle reali condizioni di lavoro del cilindro e lavoriamo fino a ottenere una specifica adatta.

  • Opzioni standard e personalizzate— cilindri prodotti su specifiche standard o su disegni e campioni del cliente.
  • Selezione basata sull'applicazione— specifiche di alesaggio, stelo, corsa, montaggio e tenuta adeguate alle effettive condizioni di lavoro.
  • Focus sulle prestazioni di tenuta— configurazioni di tenuta scelte per controllare le perdite di olio durante cicli ripetuti, non solo al primo assemblaggio.
  • Flessibilità di carico— esecuzioni selezionate in base alla pressione, al carico, alla corsa e alla frequenza operativa.
  • Fornitura unica del gruppo propulsore— Fornisce anche RaydafonCambio agricolo, Riduttore planetarioEAlbero cardanico, quindi più componenti idraulici e di trasmissione possono provenire da un unico fornitore.
Raydafon factory

Richiedi una specifica del cilindro idraulico

Sostituire un cilindro esistente o sviluppare una nuova macchina? Invia il disegno, il campione, il codice articolo o le dimensioni chiave. Raydafon esaminerà i requisiti e confermerà la configurazione appropriata del cilindro, le dimensioni di montaggio e le specifiche prima dell'inizio della produzione.

View as

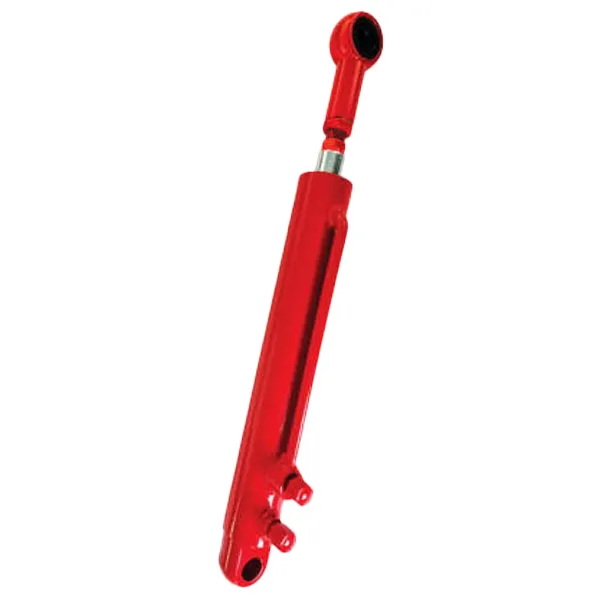

Cilindro idraulico EP-YD40-245-D5

Cilindro idraulico EP-YD40-245-D5

Raydafon, un produttore e fornitore cinese, produce internamente l'EP-YD40-245-D5 Cilindro idraulico della mietitrice. È essenziale per allevare e abbassare il sistema di trasporto di mais e raccoglitori di soia, nonché per girare il silo più e più volte. Con un foro da 40 mm e una corsa da 245 mm, può resistere a 16 MPA di pressione. L'asta del pistone cromata resiste a usura, mentre la canna in acciaio senza soluzione di continuità è resistente. Le guarnizioni sono resistenti all'olio e a prova di perdite. Manteniamo rigorose ispezioni dalla produzione alla spedizione e il prezzo è ragionevole. Goditi un'operazione di mietitrice fluida!

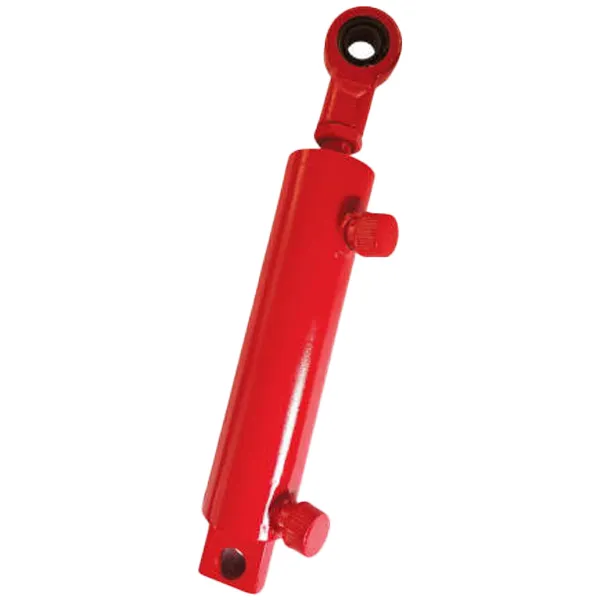

EP-YS50E-001 Cilindro idraulico dello sterzo della mietitrice

EP-YS50E-001 Cilindro idraulico dello sterzo della mietitrice

Raydafon, un produttore e fornitore cinese, produce il cilindro idraulico dello sterzo del cilindro idraulico della mietitrice EP-YS50E-001, specifico per lo sterzo. È essenziale per girare e manovrare le mietitrici di grano e riso sul campo. Con un alesaggio di 50 mm e una corsa di 153 mm, può sopportare una pressione di 20 MPa. Lo stelo del pistone cromato resiste all'usura, mentre la canna del cilindro è realizzata in resistente acciaio senza saldatura. Le guarnizioni sono resistenti all'olio e alle perdite. Monitoriamo attentamente la produzione e applichiamo prezzi adeguati. Usalo per una sterzata fluida della mietitrice!

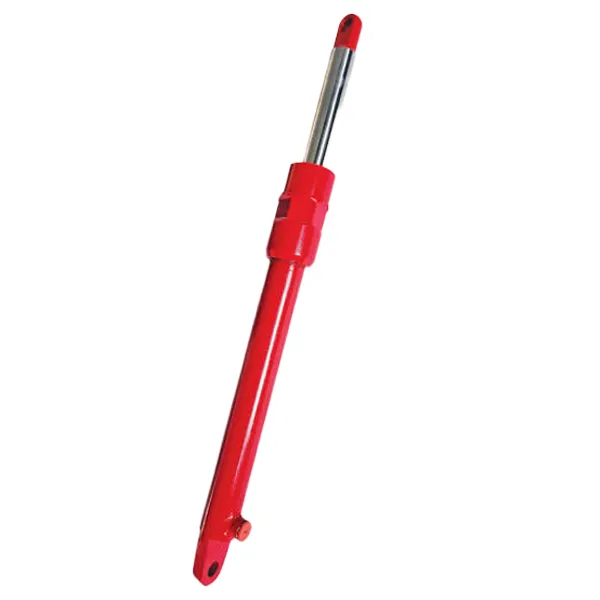

EP-YD40-270 Calcolo idraulico della piattaforma di taglio idraulico della mietitrice

EP-YD40-270 Calcolo idraulico della piattaforma di taglio idraulico della mietitrice

Raydafon, un produttore e fornitore cinese, produce la piattaforma di taglio idraulico della mietitrice EP-YD40-270. Questo cilindro viene utilizzato per l'intestazione. Ha un foro da 40 mm, una corsa da 270 mm e può resistere a 18 MPA di pressione. L'asta del pistone è cromata per la resistenza all'usura e la canna del cilindro è realizzata in acciaio durevole senza cuciture. I sigilli sono resistenti all'olio e resistenti alle perdite. Monitoriamo attentamente il nostro processo di produzione e spedizione e offriamo un prezzo ragionevole. È un compagno affidabile per il tuo colpo di testa!

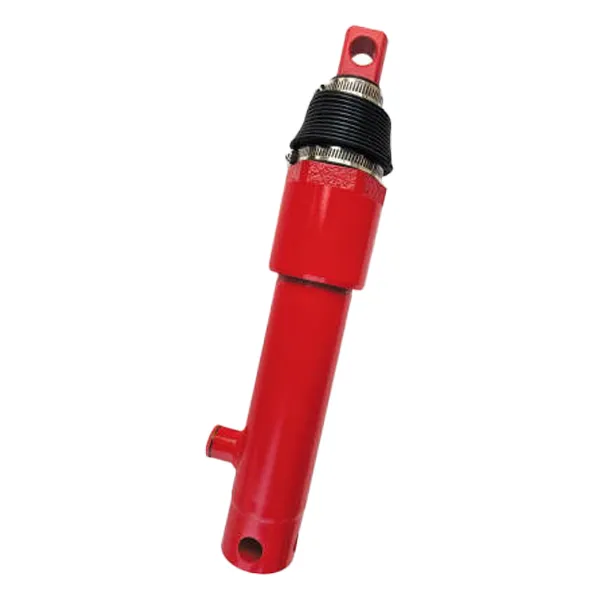

EP-HH-YG45*220 Cilindro idraulico miele

EP-HH-YG45*220 Cilindro idraulico miele

Raydafon, un produttore e fornitore cinese, produce il cilindro idraulico di mietitore EP-HH-YG45*220 nella nostra fabbrica. Questo cilindro è comunemente usato nei sistemi di sollevamento e abbassamento dei raccoglitori. Ha un foro da 45 mm, una corsa da 220 mm e può resistere a pressioni fino a 16 MPA. L'asta del pistone cromata resiste all'usura e la canna del cilindro è realizzata in acciaio durevole senza soluzione di continuità. Le guarnizioni sono resistenti all'olio e praticamente a prova di perdite. Monitoriamo attentamente la qualità dalla produzione alla consegna e il prezzo è ragionevole. L'aggiunta di questo componente idraulico al tuo mietitore lo farà funzionare senza intoppi!

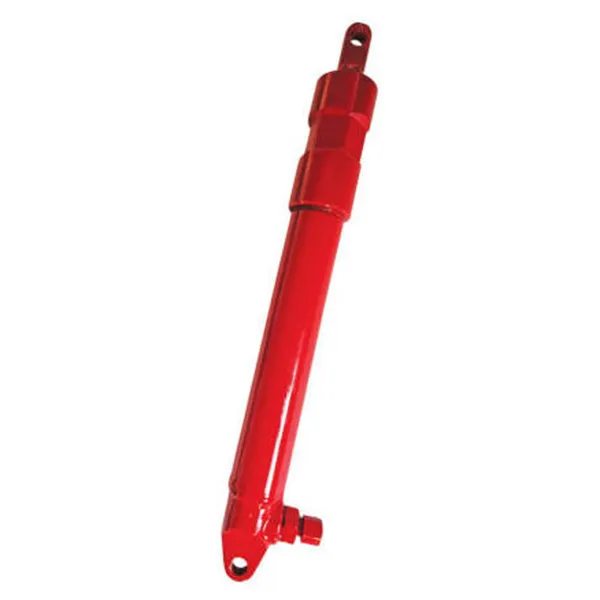

Cilindro a ruota idraulico per mietitrice EP-YD25-001A.

Cilindro a ruota idraulico per mietitrice EP-YD25-001A.

Raydafon, un produttore e fornitore cinese, produce il cilindro della ruota idraulica della mietitrice per mietitrice EP-YD25- I idraulico a ruota idraulica, in particolare per l'uso su rulli. Ha un foro da 25 mm, 235 mm e può resistere a 12 MPA di pressione. L'asta del pistone cromata resiste all'usura, mentre la canna del cilindro è realizzata in acciaio senza soluzione di continuità. I sigilli sono resistenti all'olio e resistenti alle perdite. Monitoriamo attentamente la produzione e garantiamo un prezzo ragionevole. È un cilindro idraulico affidabile e affidabile per le bobine della mietitrice!

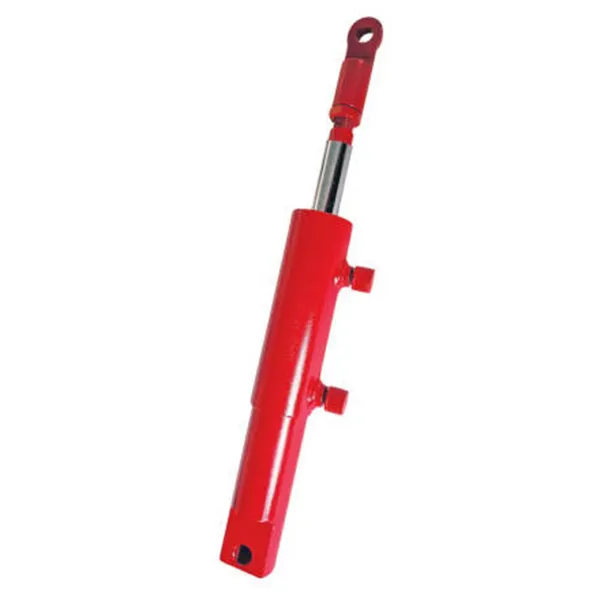

Cilindro idraulico di mietitore EP-YS40F.

Cilindro idraulico di mietitore EP-YS40F.

Raydafon, un produttore e fornitore cinese, produce il cilindro idraulico della mietitrice EP-YS40F cilindro a velocità infinitamente variabile con una trasmissione a variazione continua (CVT) specificamente per i sistemi di trasmissione del mietitore. Con un foro da 40 mm e una corsa da 65 mm, può resistere alla pressione operativa di 18 MPA. L'asta del pistone è cromata per la protezione da usura, la canna del cilindro è realizzata in acciaio senza cucitura ad alta resistenza e le guarnizioni sono resistenti all'olio e resistenti all'età, garantendo un funzionamento a prova di perdite. Con un rigoroso controllo di qualità dalla produzione all'ispezione, offriamo un prezzo ragionevole. L'aggiunta di un componente CVT affidabile al tuo mietitore garantirà un funzionamento regolare!
Come produttore e fornitore affidabile Cilindro idraulico in Cina, i nostri prodotti hanno superato la certificazione CE. Se si desidera acquistare prodotti di qualità, contattaci.
