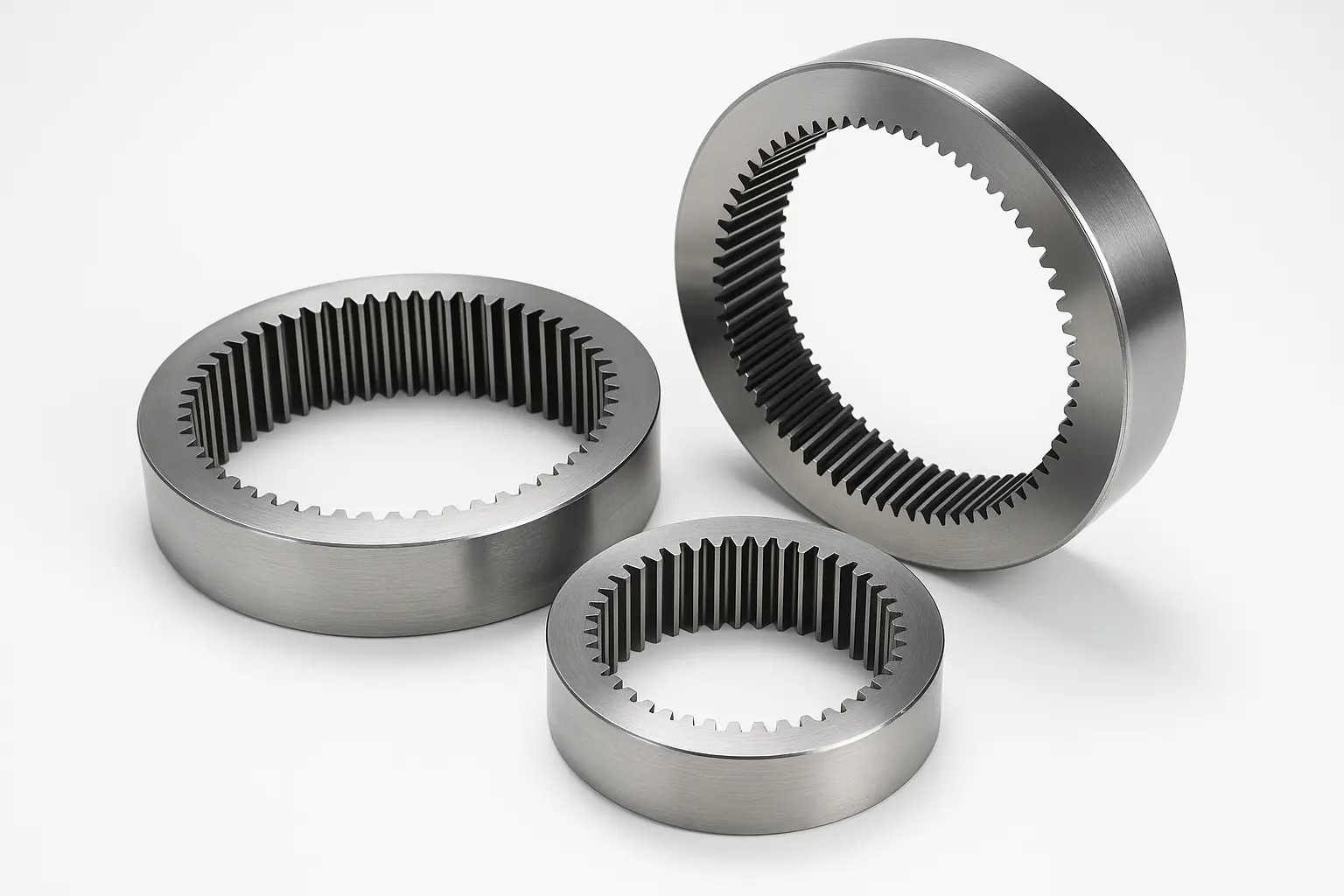

Attrezzatura ad anello

RaydafonLa serie di ingranaggi ad anello include anelli interni, anelli di ingranaggi segmentati, grandi anelli di ingranaggi per impieghi pesanti e altri tipi, che sono ampiamente utilizzati in cuscinetti a slewing, sistemi di imbardatura dell'energia eolica, giradischi di macchinari ingegneristici, dispositivi di trasmissione pesante e altri campi. Raydafon, come produttore e fabbrica professionista in Cina, è la tua prima scelta!

Utilizziamo acciaio in lega ad alta resistenza come materiale di base, combinato con gli abbracci a CNC, la macinazione degli ingranaggi e altri processi di elaborazione per garantire che la finitura della superficie del dente e l'accuratezza del meshing soddisfino gli standard del settore. Per l'ingranaggio ad anello di grandi dimensioni, siamo dotati di una linea di trattamento termica dedicata, che può ottenere un trattamento con carbburio a pieno cerchio o induzione per migliorare la resistenza alla fatica e la resistenza all'usura. Tutti i prodotti sono pienamente prodotti nelle nostre stesse fabbriche e i parametri chiave come l'errore di pitch e il runout radiale vengono rilevati da strumenti a tre coordinati, profilo del marcia e altre apparecchiature per garantire un montaggio regolare e nessun rumore anormale durante il funzionamento.

Al momento, Raydafon'sAttrezzatura ad anelloI prodotti sono stati ampiamente utilizzati in gru a torre, macchine per scudo, workstation automatizzate e altre attrezzature e esportati in Germania, Brasile, India e altri paesi. Con una qualità stabile e una consegna tempestiva, abbiamo vinto una cooperazione a lungo termine con molti produttori di attrezzature in patria e all'estero. Sia che tu abbia bisogno di un piccolo lotto di campioni per l'installazione di prova o l'acquisto di massa, Raydafon può fornire un solido supporto per il tuo progetto con servizi professionali e prodotti eccellenti. Sentiti libero di contattarci per campioni o quotazioni e il nostro team tecnico fornirà rapidi suggerimenti di risposta e selezione in base ai requisiti di disegno.

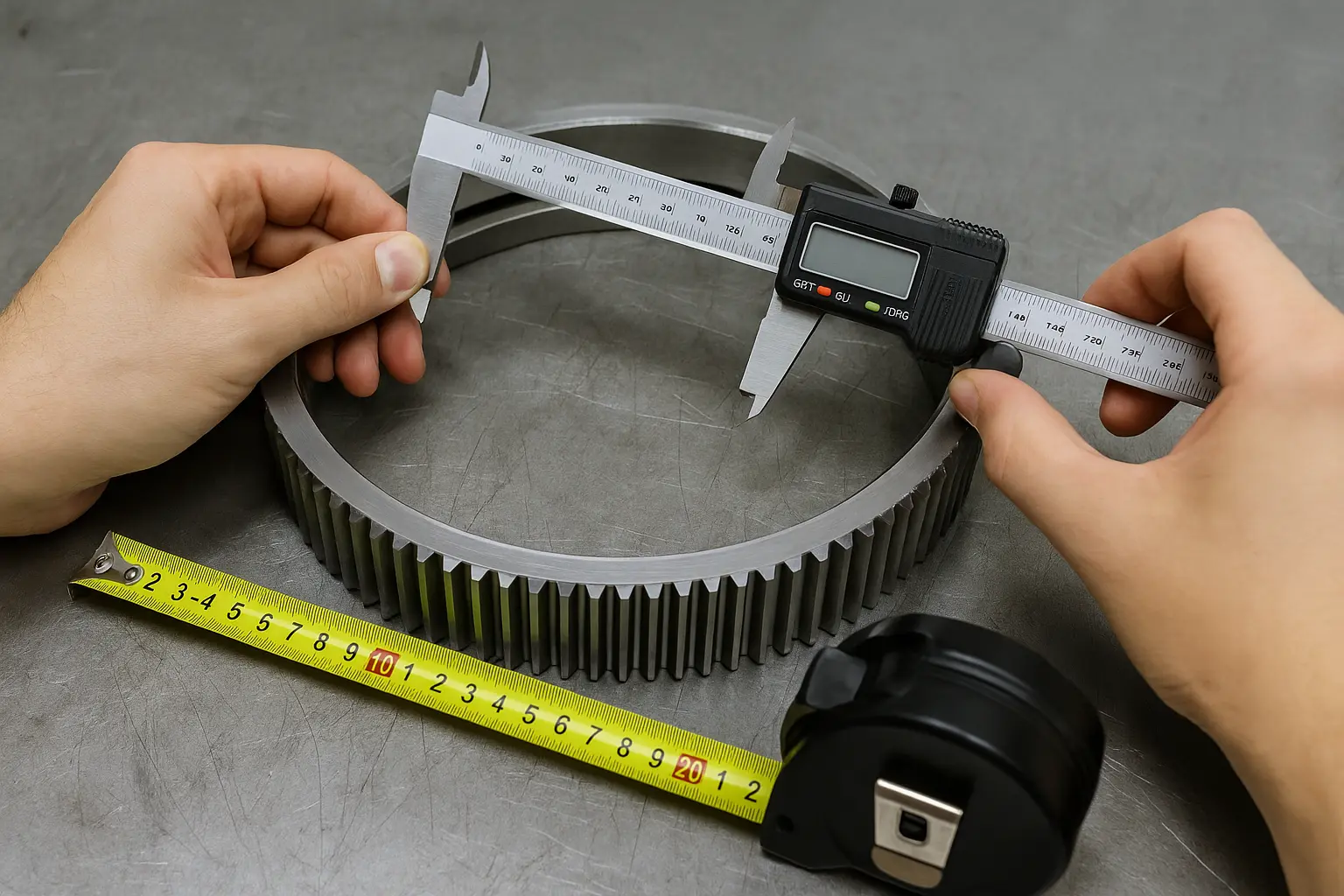

Come misurare le dimensioni dell'attrezzatura ad anello

Molti clienti spesso non sanno dove iniziare a misurarsi quando si sostituiscono o personalizzano l'ingranaggio dell'anello (anello di ingranaggi). In effetti, questo lavoro non è complicato. Finché padroneggi alcuni parametri della dimensione della chiave, puoi determinare se corrisponde alle esigenze dell'attrezzatura.

Prima guarda il diametro esterno.

Usa una pinza per misurare la distanza dal bordo più esterno dell'anello di ingranaggio sul bordo più esterno, che è il cosiddetto "diametro esterno". Questo valore determina lo spazio occupato dall'anello degli ingranaggi nella struttura generale. Non può essere troppo grande o troppo piccolo e deve adattarsi alla posizione dell'attrezzatura originale.

Il secondo è il diametro interno.

Questo è il diametro del foro circolare al centro dell'anello di ingranaggio. Alcuni clienti lo chiamano "buco dell'albero". Questa dimensione deve essere completamente coerente con l'albero o la flangia in posizione di installazione sull'attrezzatura, altrimenti non si adatta o sarà allentata.

Il prossimo è il numero di denti.

Conta i denti uno per uno, non è complicato. Questo valore influenzerà la relazione proporzionale della trasmissione degli ingranaggi. Se non corrisponde all'ingranaggio solare e all'ingranaggio planetario abbinato, l'attrezzatura non funzionerà normalmente.

Anche il modulo è critico.

Il modulo ha la dimensione di ciascun dente, che è correlato alla distanza tra i denti. Questo può essere calcolato usando la formula: modulo = diametro esterno ÷ (numero di denti + 2). Se non sei sicuro, puoi dirci il numero di denti e diametro esterno e ti aiuteremo a calcolare.

Ci sono anche la larghezza dei denti e l'angolo dei denti.

Alcune attrezzature sono sensibili al rumore e al carico, quindi è necessario considerare la larghezza del dente (spessore dei denti) e l'angolo di pressione (l'inclinazione dei denti, generalmente 20 gradi). Questi influenzano la levigatezza del mesh e sono anche correlati alla vita.

Se ilattrezzatura ad anelloHa fori a vite, ricorda di misurare la spaziatura dei fori e le specifiche del filo.

Alcuni ingranaggi ad anello hanno fori a vite per il fissaggio. Misura le dimensioni, il numero e il cerchio di disposizione (PCD) dei fori e inviarli, in modo da poter confermare rapidamente se è universale o se lo stampo deve essere modificato.

Perché scegliere Attrezzatura Raydafon Ring

La scelta dell'ingranaggio ad anello di Raydafon è essenzialmente scegliendo una soluzione di trasmissione affidabile e ad alta precisione in grado di resistere ai test di carico a lungo termine. Raydafon è specializzato nella produzione di vari ingranaggi di precisione. Con un sistema di produzione maturo e un controllo estremo dei dettagli, i nostri prodotti addominali non sono solo di qualità stabile, ma hanno anche una buona versatilità e compatibilità. Sono ampiamente utilizzati nelle strutture di trasmissione del core come aumenti della velocità di potenza del vento, riduttori planetari e sistemi di trasmissione di macchinari ingegneristici.

Il nostro ingranaggio ad anello è realizzato in acciaio in lega carbburizzato, acciaio fuso ad alta resistenza o materiali in acciaio inossidabile personalizzato ed è forgiato e trattato di precisione in base allo scenario di utilizzo. La durezza della superficie del dente può raggiungere l'HRC60. In termini di tecnologia, utilizziamo più collegamenti di elaborazione di precisione come hobbing CNC, il taglio del profilo del dente e il lapping del diametro interno degli ingranaggi ad anello e utilizzino il centro di misurazione degli ingranaggi per ispezionare completamente le dimensioni chiave come l'errore di direzione del dente e il runout radiale per garantire che ciascun prodotto possa ottenere un funzionamento ad alta corrispondenza e senza interferenze con il trasportatore planetario e

Raydafon è ben consapevole del fatto che diversi settori hanno requisiti diversi per i prodotti a base di attrezzatura, quindi forniamo una varietà di specifiche e servizi di personalizzazione non standard. Dagli ingranaggi ad anello per impieghi pesanti del modulo di grandi dimensioni ai piccoli ingranaggi ad alta precisione del modulo, possiamo produrre su richiesta e consegnare campioni non appena 10 giorni lavorativi dopo la conferma del disegno. Allo stesso tempo, il nostro ingranaggio ad anello supporta anche strutture per gli ingranaggi interni ed esterni, che possono soddisfare i requisiti strutturali di varie condizioni di lavoro come meccanismi di imbardata per l'energia eolica, scatole di trasmissione automatica e dispositivi meccanici.

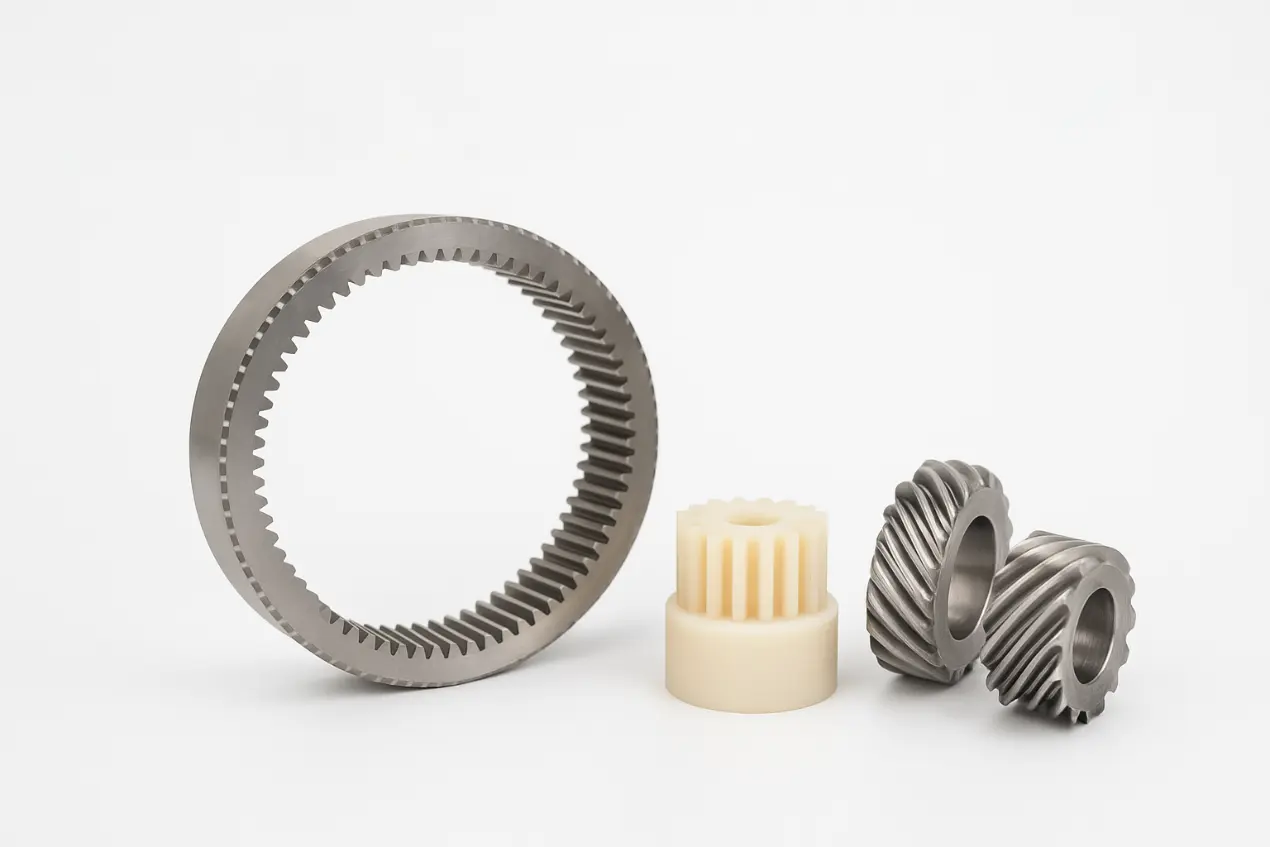

Raydafon non solo produce attrezzatura ad anello, ma ha anche una linea di prodotti per ingranaggi di precisione completa, tra cui attrezzatura in plastica, attrezzatura conico, attrezzatura a vite, ecc. Che si tratti di un cliente che persegue attrezzature per uffici silenziose e leggere o un cliente industriale che richiede un servizio pesante e resistente all'usura, possiamo fornire una soluzione unica. Scegliere Raydafon significa scegliere un produttore tecnico che comprende veramente marcia, controlla i costi e non scende a compromessi sulla qualità. Se hai domande tecniche sull'applicazione degli ingranaggi ad anello o stai cercando ingranaggi ad alta precisione adatti a un determinato dispositivo, non esitare a contattare il nostro team tecnico. Raydafon fornirà un "ciclo chiuso" stabile e affidabile per il sistema di trasmissione.
