Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Sistemi di trasmissione agricola Raydafon

Produttore di cambi agricoli per motozappe, falciatrici, seminatrici e miscelatori di mangime

Raydafon costruisce riduttori agricoli per gli attrezzi che svolgono effettivamente il lavoro: motozappe, trinciaerba, tosaerba, spandiconcime, seminatrici, miscelatori di mangimi TMR e presse per balle. Ogni unità è prodotta nel nostro stabilimento, dalla fusione dell'alloggiamento e dal taglio degli ingranaggi fino al trattamento termico, all'assemblaggio e ai test di rodaggio, nell'ambito di un sistema di qualità ISO 9001.

Gli acquirenti si rivolgono a noi con la valutazione della presa di forza del trattore, il disegno di un attrezzo, un campione di cambio guasto o semplicemente una condizione di lavoro. Confermiamo il rapporto, la classe di coppia, l'interfaccia di ingresso/uscita e l'orientamento dell'alloggiamento, quindi produciamo in base a tali specifiche.

100–2000 NmIntervallo di coppia in uscita
540/1000 giri/minIngresso PTO standard
96%+Efficienza della trasmissione
15 giorniTempi di consegna del campione
Panoramica del prodotto

Cosa produce Raydafon

Raydafon si concentra sui sistemi di trasmissione di ingranaggi agricoli. L'attuale gamma comprende riduttori per rasaerba, riduttori per trinciaerba (riduttori per trincia erba montati lateralmente), riduttori per frese, riduttori per falciatrici e riduttori dedicati per macchine fertilizzanti e seminatrici. Ogni forma dell'alloggiamento, set di ingranaggi e flangia di uscita è progettata in base a una specifica condizione di lavoro dell'attrezzo anziché copiata da un catalogo generico.

  • Alloggiamento compatto, trasmissione stabile— ingranaggi elicoidali o cilindrici in acciaio legato di alta qualità, bassa rumorosità di funzionamento, vibrazioni minime, maggiore durata meccanica.
  • Coppia elevata per condizioni difficili— Design del modulo di grandi dimensioni con superfici dei denti temprate, adatto a carichi pesanti, terreni scivolosi e polverosi: erba fitta, bordi di boschi, pendii e ghiaia.
  • Interfacce di montaggio multiple— Ingresso PTO standard (1-3/8" Z6 / Z21) con una gamma di forme di flangia di uscita per adattarsi a diversi modelli di attrezzi.
  • Design a bassa manutenzione— lubrificazione interna ottimizzata con indicatore di livello dell'olio e sfiato, riducendo la frequenza di manutenzione giornaliera.
  • Supporto completo per la personalizzazione— Servizio OEM e ODM per rapporto, direzione di montaggio, forma di ingresso/uscita e struttura dell'alloggiamento. Campioni consegnati in soli 15 giorni.

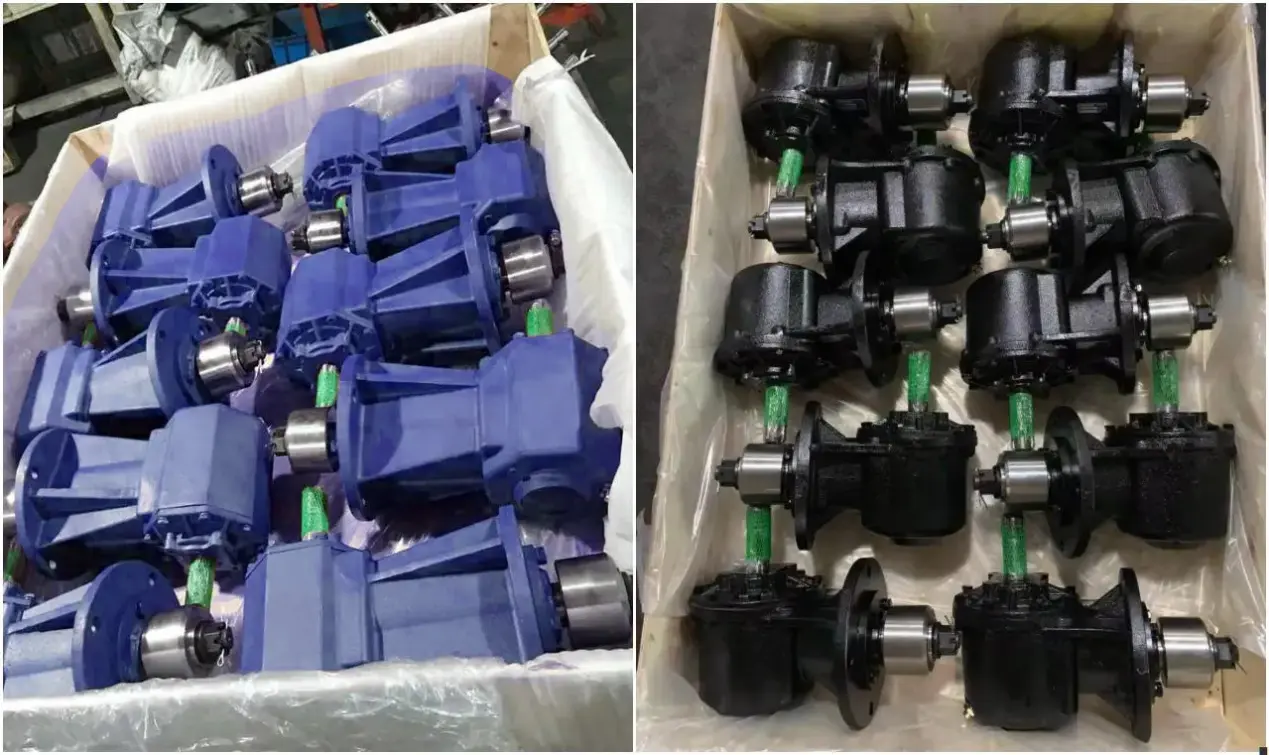

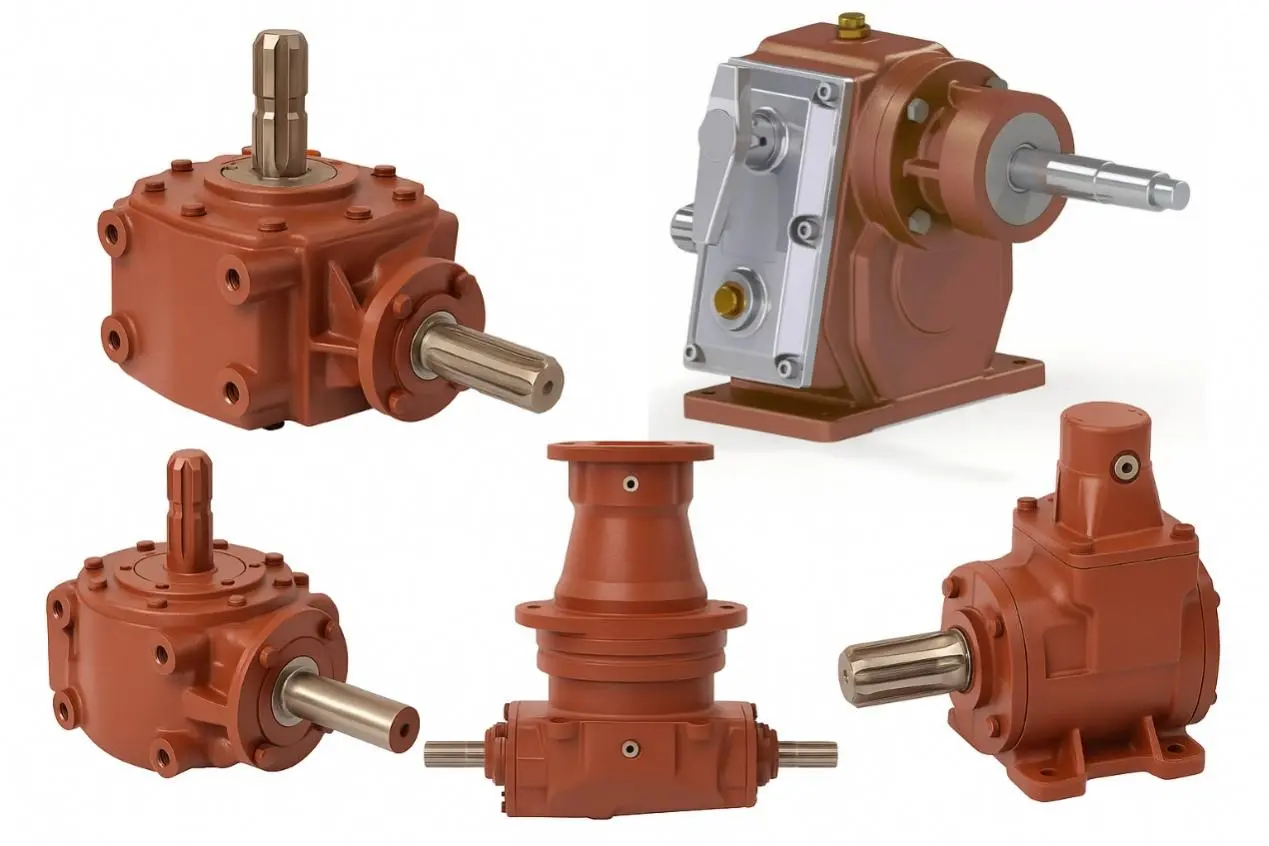

Agricultural gearbox manufactured by Raydafon
Gamma di riduttori agricoli Raydafon: alloggiamenti fusi e lavorati internamente, gruppi di ingranaggi prodotti e trattati termicamente in loco.

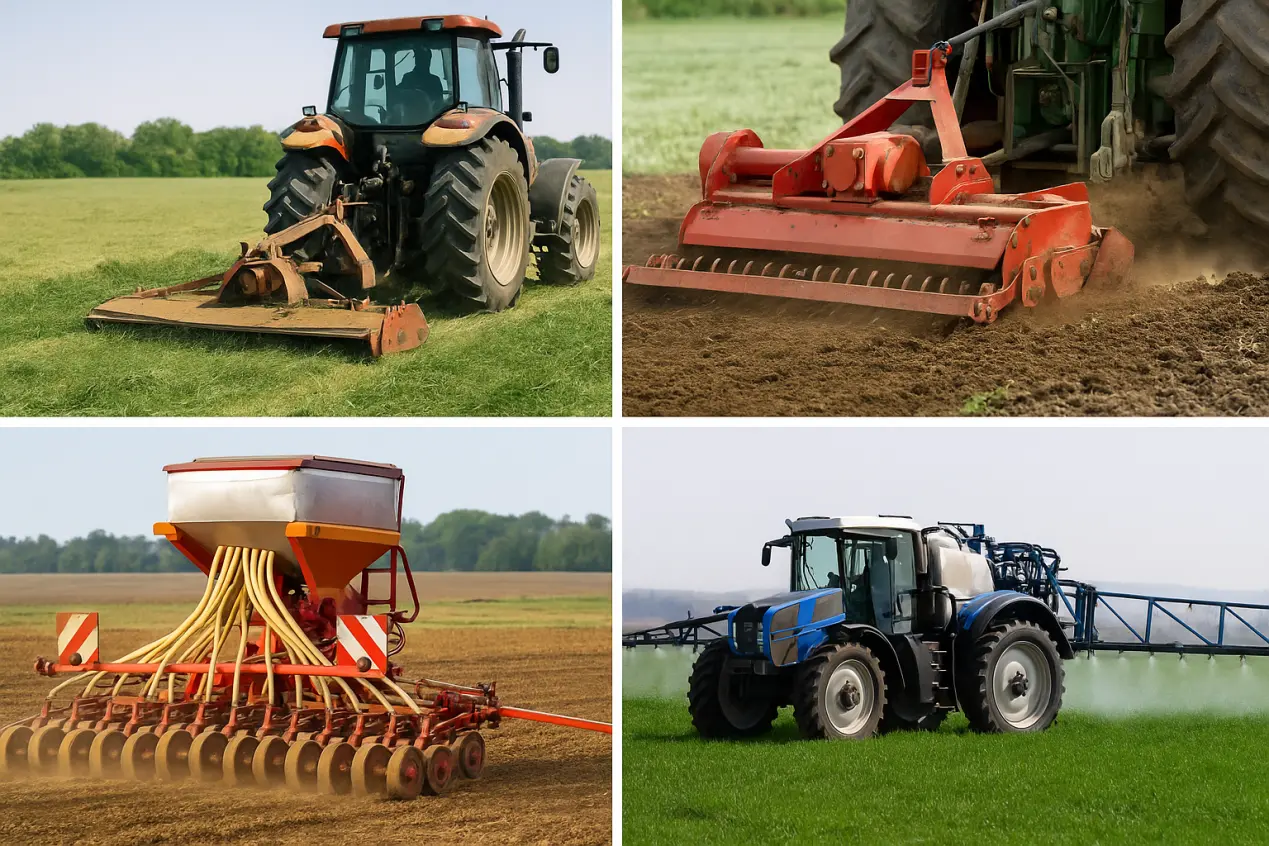

I prodotti Raydafon sono ampiamente utilizzati su trattori di piccole e medie dimensioni che montano attrezzi agricoli, in particolare su attrezzature agricole ad alte specifiche per i mercati europeo e americano. Le unità sono in servizio in Germania, Italia, Stati Uniti e Brasile con marchi locali e grandi OEM. Forniamo unità singole, produzione in serie e accordi di fornitura a lungo termine.

Oltre ai riduttori agricoli, Raydafon produce parti di trasmissione di precisione, tra cuiingranaggi in plastica, ingranaggi coniciEingranaggi a viteper l'automazione industriale, le macchine alimentari e le apparecchiature mediche, quindi è possibile reperire più componenti di supporto da un unico fornitore.

Guida alla selezione

Come scegliere un cambio agricolo adatto al lavoro

Il prezzo e l'aspetto sono i punti di partenza sbagliati. Ciò che decide se un cambio dura una stagione o un decennio è il modo in cui si adatta all'attrezzo, al trattore e al terreno su cui lavora. I quattro criteri seguenti coprono le domande che i nostri ingegneri pongono in quasi tutte le richieste.

  1. Conferma prima il tipo di applicazione La categoria dell'implementazione guida l'intera progettazione. I riduttori delle tosaerba necessitano di funzionamento ad alta velocità e resistenza agli urti. I riduttori di motozappe e motozappe mettono in risalto la coppia erogata e la resistenza strutturale. Le seminatrici e gli spruzzatori utilizzano strutture più leggere con maggiori esigenze di efficienza della trasmissione e praticità di manutenzione.
  2. Abbinare i parametri di montaggio e di azionamento La velocità di ingresso e il rapporto di uscita devono corrispondere alla presa di forza del trattore. Il diametro dell'albero di ingresso e di uscita e il tipo di connessione devono essere compatibili con l'interfaccia PTO esistente. La spaziatura dei fori di montaggio e la direzione di installazione devono consentire un perfetto adattamento al telaio dell'attrezzo. La direzione di rotazione deve essere confermata per evitare di far girare l'attrezzo all'indietro.
  3. Controllare materiale e lavorazione I riduttori agricoli di qualità utilizzano alloggiamenti in ghisa sferoidale con ingranaggi interni in acciaio legato come 20CrMnTi, carburato e bonificato per resistere all'usura. In condizioni di lavoro polverose o fangose, la struttura di tenuta deve essere appositamente rinforzata per impedire la fuoriuscita di olio lubrificante e l'ingresso di sabbia.
  4. Verificare la capacità di carico della coppia Verificare la coppia massima in uscita del cambio rispetto al carico effettivo dell'attrezzo, soprattutto nelle operazioni a carico elevato come la lavorazione profonda e il taglio dell'erba pesante. I riduttori per impieghi gravosi dovrebbero essere preferiti rispetto a un'unità più leggera che si surriscalda e si guasta presto.
  5. Considera la funzionalità Le attrezzature agricole lavorano continuamente all'aperto. Una scatola del cambio con una finestra di osservazione del livello dell'olio e un'apertura di scarico dell'olio facilmente accessibile è notevolmente più semplice da manutenere e la disponibilità dei componenti conta tanto quanto le specifiche iniziali.
Agricultural gearbox selection and matching
Il rapporto di adattamento, l'interfaccia della PTO e la disposizione di montaggio prima della produzione evitano i problemi di montaggio più comuni sul campo.
Dati sulle prestazioni

Gamma massima di coppia e velocità dei riduttori agricoli Raydafon

La capacità di carico è l'unico fattore che decide se un attrezzo sopravvive a una lunga stagione di lavoro ad alto carico. Raydafon ha sviluppato una serie di cambi da quelli leggeri a quelli pesanti, coprendo l'intera gamma di attrezzature montate su trattore. Ogni unità viene sottoposta a test di carico prima di lasciare la fabbrica.

Copertura della coppia in uscita

Serie leggera 100–300 Nm Irroratrici, seminatrici e attrezzi leggeri dove peso ed efficienza contano di più.
Serie media 500–900 Nm Falciatrici e motozappe che lavorano continuamente in condizioni di campo miste.
Serie per carichi pesanti Fino a 1500 N·m Presse per balle, miscelatori di fertilizzanti e frantoi che eseguono cicli prolungati di carico elevato.
Speciale personalizzato Picco di oltre 2000 N·m Condizioni di lavoro estreme e ambienti complessi che richiedono capacità di coppia di picco.
Ingresso PTO standard 540/1000 giri/min Compatibile con le principali interfacce di uscita della presa di forza dei trattori in tutto il mondo.
Personalizzato ad alta velocità Fino a 2000 giri/min Per trattori e macchinari potenti ad alta efficienza che richiedono velocità di ingresso più elevate.

Velocità ed efficienza

La velocità di uscita dipende dal rapporto di riduzione selezionato, con gamme di uscita che vanno da poche decine fino a diverse centinaia di giri al minuto a seconda del modello. Gli ingranaggi sono rettificati ad alta precisione con forma dei denti ottimizzata per garantire un ingranamento regolare ad alta velocità, offrendo un'efficienza di trasmissione superiore al 96% e un rumore operativo controllato al di sotto di 72 dB.

Efficienza superiore al 96%. <72dB Rumore Presa di forza a 540 giri/min Presa di forza da 1000 giri/min 2000 giri/min ad alta velocità Carico testato
Raydafon agricultural gearbox torque and speed range
Ogni riduttore viene caricato e testato in fase di rodaggio prima della spedizione per confermare le prestazioni di carico rispetto alle specifiche del cliente.
Facilità di manutenzione

Il cambio delle macchine agricole è facile da smontare e riparare?

Nell'uso quotidiano, il cambio può usurarsi, perdere olio o sviluppare un rumore anomalo. Ciò che conta a quel punto è la rapidità con cui l’unità può essere aperta, ispezionata e rimessa in servizio. I riduttori Raydafon sono progettati attorno a questa realtà pratica: compatti nel complesso, ma semplici da smontare e ricostruire.

  • Progettazione modulare— l'albero di ingresso, l'albero di uscita, il set di ingranaggi e l'alloggiamento sono assemblati da parti standardizzate. Gli strumenti convenzionali sono sufficienti per la maggior parte dei lavori di smontaggio e montaggio.
  • Guscio semplice e disposizione chiara dei bulloni— l'alloggiamento è una struttura in ghisa divisa simmetrica con bulloni non ostruiti e ben distanziati. Allentarli in sequenza per aprire il coperchio e ispezionare gli interni.
  • Comunanza di parti elevate— ingranaggi, paraolio e cuscinetti sono di dimensioni standard e altamente intercambiabili. Le parti di ricambio vengono ordinate in base al codice articolo senza produzione personalizzata.
  • Documentazione fornita— ogni riduttore viene spedito con un diagramma esploso e istruzioni di smontaggio che coprono i codici, la sequenza di montaggio e le precauzioni, per la riparazione interna o il supporto remoto da parte del nostro team tecnico.
  • Intervallo di ispezione consigliato— controllare l'usura del paraolio ogni 500 ore di funzionamento e ispezionare la superficie di ingranamento degli ingranaggi per eventuali usure anomale o rigature. Il trattamento tempestivo prolunga significativamente la durata.

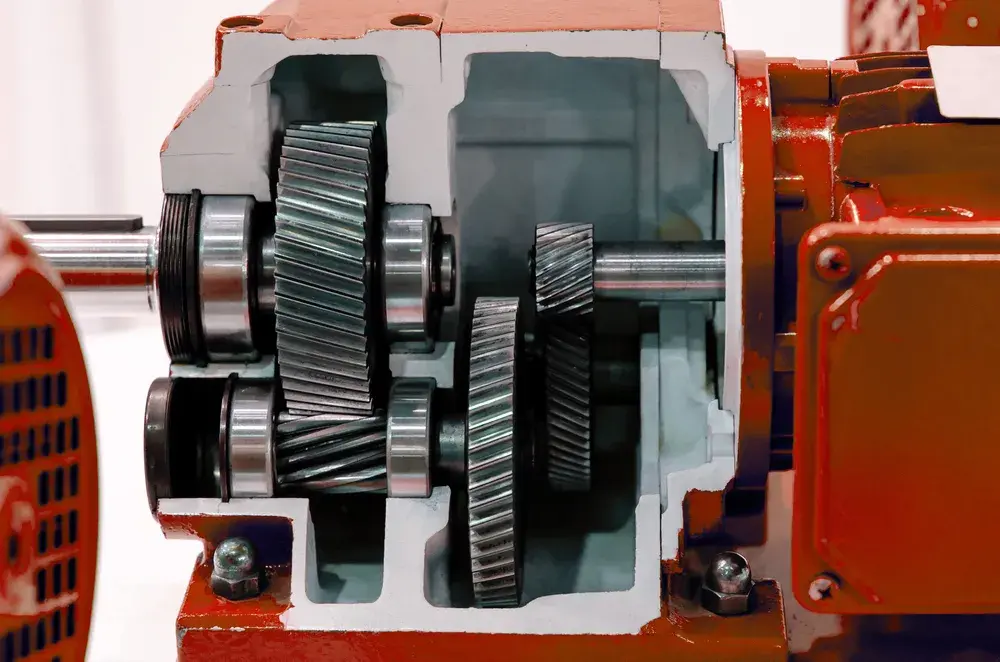

Agricultural gearbox disassembly and maintenance
La struttura modulare con parti interne standardizzate mantiene semplice l'assistenza sul campo e prevedibili i costi delle parti di ricambio.

Cosa consigliamo agli operatori di flotte

Tenere in magazzino un paraolio e un set di cuscinetti di ricambio per ogni modello di cambio. In un ciclo di ispezione di 500 ore, ciò trasforma un guasto di metà stagione in una riparazione nello stesso giorno, che di solito rappresenta la differenza tra mantenere una finestra di raccolta e perderla.

Domande dell'acquirente

Domande frequenti sui cambi agricoli

Quali informazioni devo inviare per un preventivo del riduttore?

Inviare il tipo di attrezzo, la velocità della presa di forza del trattore, la velocità o il rapporto di uscita richiesti, la coppia di lavoro massima, le dimensioni dell'albero di ingresso e di uscita, la spaziatura dei fori di montaggio e la direzione di installazione. Un disegno, una foto di esempio o un numero di parte accelerano notevolmente la conferma.

Puoi costruire un cambio per sostituire un marchio specifico?

SÌ. Produciamo regolarmente riduttori sostitutivi abbinati a modelli consolidati, compresi riduttori per miscelatori di mangimi compatibili con Comer e gamme simili. Invia il codice prodotto originale o un disegno quotato e confermeremo la corrispondenza prima della produzione.

Qual è il tempo di consegna del campione per un cambio personalizzato?

I campioni personalizzati vengono generalmente consegnati in circa 15 giorni, a seconda della complessità dell'alloggiamento e dei requisiti di taglio degli ingranaggi. I tempi di produzione in volume sono confermati insieme al preventivo.

Come gestite i requisiti di lubrificazione e manutenzione?

Ogni cambio è dotato di finestrella per il livello dell'olio e sfiato. Si consiglia di controllare lo stato del paraolio ogni 500 ore di funzionamento e di ispezionare l'eventuale usura della superficie di ingranamento degli ingranaggi. Istruzioni dettagliate per la manutenzione vengono fornite con ciascuna unità.

Fornite altri componenti della trasmissione insieme al cambio?

SÌ. Raydafon produce ancheAlberi cardanici, riduttori epicicloidali, riduttori a vite senza fine, ingranaggi di precisione ecilindri idraulici, pertanto la trasmissione completa dell'attrezzo può essere acquistata da un unico fornitore.

Potete fornire una produzione in volume e accordi a lungo termine?

SÌ. Supportiamo l'acquisto di singole unità, la personalizzazione di grandi volumi e accordi di fornitura a lungo termine. Contattaci con i tuoi volumi annuali e le specifiche richieste per discutere i termini.

Ottieni il tuo preventivo per il cambio agricolo

Inviateci il tipo di attrezzo, la velocità della PTO, il rapporto, i requisiti di coppia e i dettagli di montaggio. Raydafon confermerà le specifiche, consiglierà la serie appropriata e restituirà un preventivo con i tempi di consegna. Manuali di selezione e tabelle dei parametri tecnici sono disponibili su richiesta.

View as

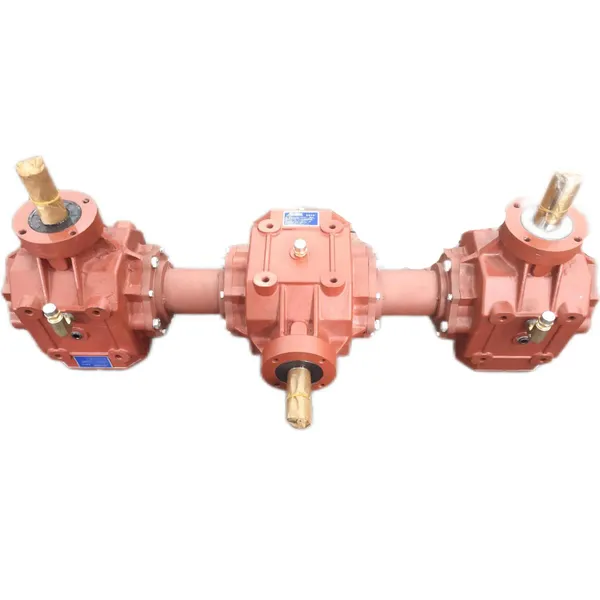

Cambio di seminatrice fertilizzante EP190-R3 per emittente fertilizzante

Cambio di seminatrice fertilizzante EP190-R3 per emittente fertilizzante

Come produttore e fornitore cinese, abbiamo realizzato questo cambio nella nostra fabbrica. È appositamente adattato per il modello EP190-R3. Il rapporto di velocità di 5,8: 1 è giusto. La scatola in ghisa addensata non ha paura di 300 kg di fertilizzante. Il cambio di semina di fertilizzante EP190-R3 per l'emittente fertilizzante è tutti "martellati" da tempra ad alta frequenza e la superficie del dente è abbastanza dura da resistere al test di usura HRC55. L'attrito delle particelle e dei dossi sul campo quando si diffonde fertilizzanti non influenzerà le prestazioni dei nostri prodotti. Il prezzo è accessibile direttamente dalla fabbrica!

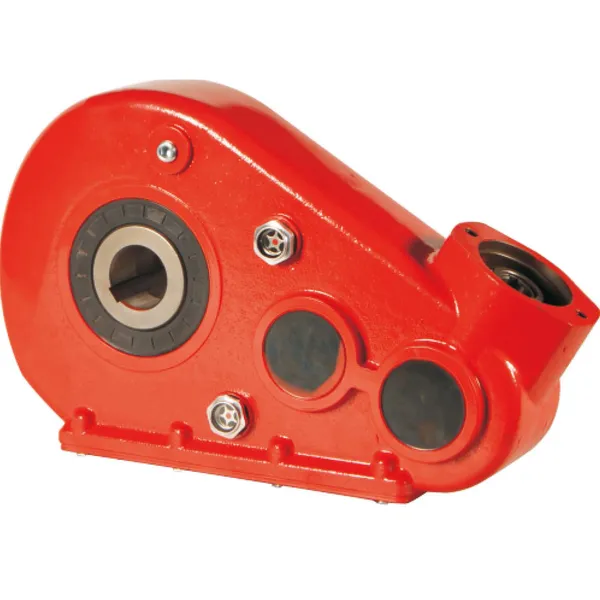

Cambio di seminatrice per fertilizzanti EP35 per emittente fertilizzante

Cambio di seminatrice per fertilizzanti EP35 per emittente fertilizzante

Come produttore e fornitore professionista in Cina, la fabbrica di Raydafon ha creato ingegnosamente il cambio di semina di fertilizzanti EP35 per l'emittente fertilizzante, che è su misura per gli spargitori di fertilizzanti! Il prodotto è adatto per i modelli di spargitori di fertilizzanti mainstream e il rapporto di velocità si abbina con precisione con la serie EP35. La scatola è realizzata in lega di alluminio a est-Cast ad alta resistenza, che è leggera ma ha una forte resistenza all'impatto e può resistere a 8 ore di funzionamento continuo ad alta intensità. Gli ingranaggi sono nitrossi, con una durezza superficiale di HV700 e un aumento del 50% della resistenza all'usura. Dalla ricerca e sviluppo e dalla produzione all'ispezione e alla spedizione di qualità, controlliamo l'intero processo e ti forniamo soluzioni di trasmissione degli spargitori di fertilizzanti efficienti e durevoli a un prezzo molto competitivo!

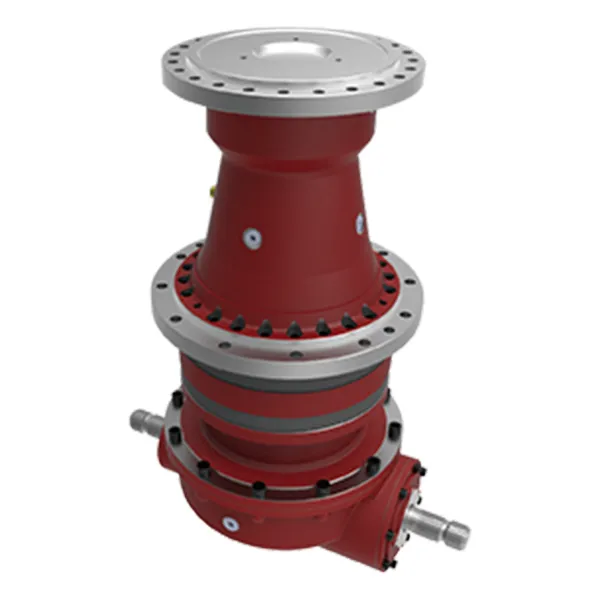

Riduttore del miscelatore di alimentazione per miscelatore TMR EP-RMG

Riduttore del miscelatore di alimentazione per miscelatore TMR EP-RMG

In qualità di potente produttore e fornitore in Cina, il riduttore del miscelatore di alimentazione Raydafon per il miscelatore TMR EP RMG prodotto nella propria fabbrica è appositamente progettato per l'alimentazione di precisione! Il prodotto è adatto ai mixer serie EP RMG TMR, con rapporti di velocità compresi tra 3:1 e 12:1. Il corpo della scatola è realizzato in ghisa ispessita e può sopportare un carico di miscelazione del mangime di 10 tonnellate. Gli ingranaggi sono carburati e bonificati e la durezza della superficie del dente raggiunge HRC58 e la resistenza all'usura è migliorata del 40%. È dotato di cuscinetti importati all'interno per supportare il funzionamento continuo 24 ore su 24 senza inceppamenti. Dalla ricerca e sviluppo all'assemblaggio, controlliamo rigorosamente la qualità durante tutto il processo e forniamo soluzioni di trasmissione efficienti e stabili per i ranch a un prezzo molto competitivo!

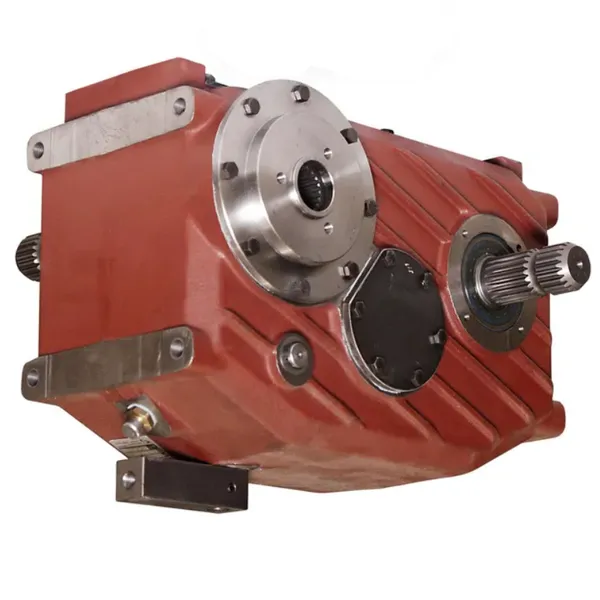

Cambio di ricambio per miscelatore di mangime Comer

Cambio di ricambio per miscelatore di mangime Comer

Un sostituto prodotto da Raydafon per il cambio del miscelatore di mangime C3A utilizzato su carri miscelatori e alimentatori TMR. Valutato per un ingresso di 540 giri/min e una potenza di ingresso fino a 92 kW, con connessioni di ingresso e uscita scanalate Z20 da 1-3/4 pollici sul modello di montaggio C3A standard. L'alloggiamento è in ghisa; gli ingranaggi sono carburati e temprati a HRC55 o superiore per resistenza all'usura e agli urti, e i cuscinetti ad alta velocità importati trasportano il carico di miscelazione in servizio quotidiano continuo. Per questo modello sono disponibili rapporti di 1:1 e 1,8:1. Compatibile con i carri miscelatori di Aksa, DAF Agro, Falke Maschinenbau, Euromilk e Metal-Fach. Comer e C3A sono marchi di Comer Industries; Raydafon è un produttore indipendente e non è affiliato con loro. Invia il tuo rapporto e una foto della vecchia targhetta per una conferma di montaggio e un preventivo entro 24 ore.
Come produttore e fornitore affidabile Cambio agricolo in Cina, i nostri prodotti hanno superato la certificazione CE. Se si desidera acquistare prodotti di qualità, contattaci.
