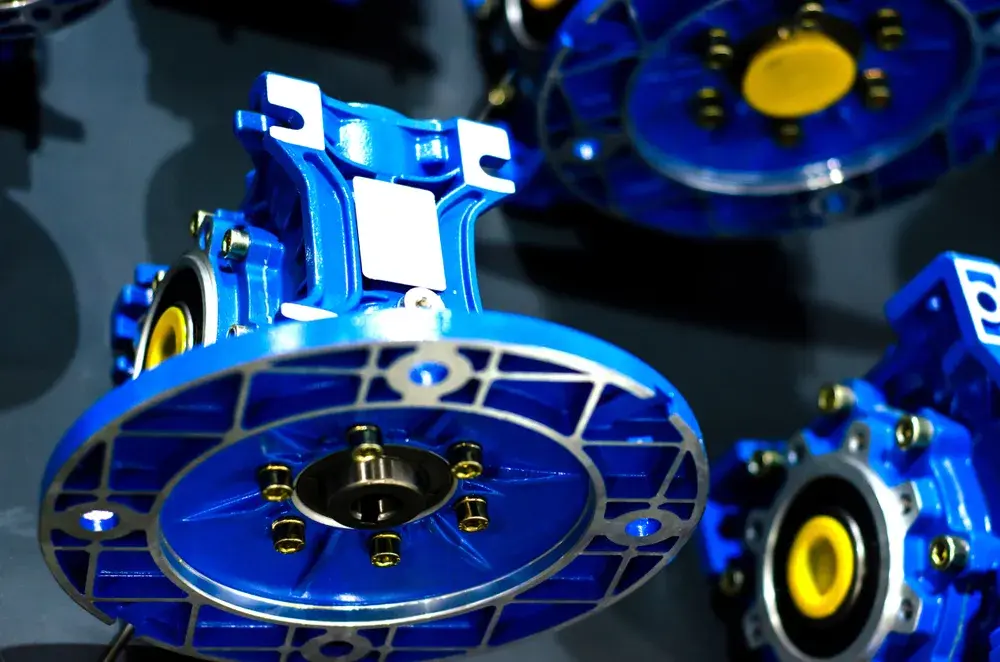

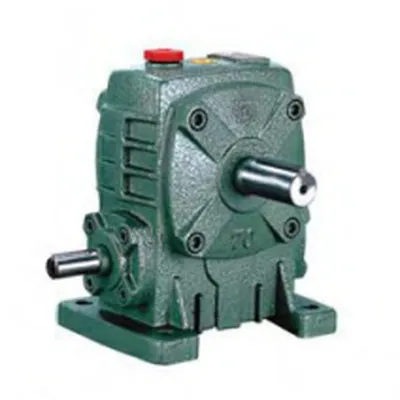

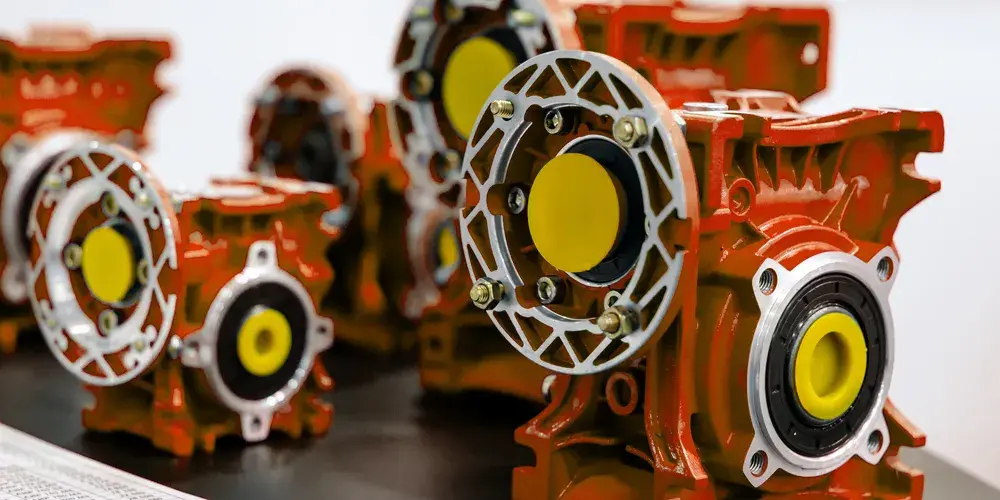

Cambio worm

Raydafon, La fabbrica di riduttori di worm di alta qualità cinese, corrisponde accuratamente alle esigenze di varie attrezzature ed è la prima scelta per trovare un produttore e un fornitore affidabili. Forniamo una qualità stabile e un ragionevole supporto dei prezzi e siamo ampiamente utilizzati negli imballaggi alimentari, nel trasporto di macchinari, macchinari per la lavorazione del legno, attrezzature agricole e altri scenari.

Raydafon si concentra sull'ottimizzazione strutturale e sul miglioramento delle prestazioni dei riduttori di marcia. I prodotti utilizzano in lega di alluminio ad alta resistenza monopezzo o alloggiamento in ghisa, che è forte e resistente alla corrosione e adatto a condizioni di lavoro complesse con alta umidità, alta polvere o vibrazione frequente. L'ingranaggio del verme interno è realizzato in lega di rame ad alte prestazioni, combinata con worm in acciaio in lega di alta qualità e dopo la macinazione di precisione e il trattamento termico, il meshing è liscio, il rumore è basso, l'efficienza della trasmissione è elevata e il funzionamento a bassa temperatura viene mantenuta in condizioni di lavoro continuo, estendendo la durata del servizio dell'intera macchina.

Al fine di migliorare l'affidabilità del prodotto, ogni cambio di Raydafon subisce test di esecuzione a non carico, test di tenuta della tenuta dell'olio e test di contatto della superficie del dente prima di lasciare la fabbrica per garantire perdite di olio, nessun rumore e nessun errore di montaggio. La parte di lubrificazione utilizza grasso sintetico o olio per ingranaggi ad alte prestazioni per adattarsi all'ambiente di lavoro da -20 ℃ a +80 ℃. Alcuni modelli possono essere dotati di una valvola di respirazione per prolungare la durata della tenuta e ridurre la frequenza di manutenzione.

Il nostro cambio worm non solo serve vari produttori di macchinari e attrezzature domestiche, ma è anche ampiamente esportato in Europa, America, Sud -est asiatico, Medio Oriente e altri luoghi, fornendo soluzioni di trasmissione stabili per i clienti globali. Raydafon aderisce sempre al principio di "trasmissione più affidabile e servizio più efficiente" e migliora continuamente gli standard del prodotto e la velocità di risposta al servizio.

Come regolare il contraccolpo nel cambio worm

Nel sistema di trasmissione del riduttore di attrezzatura a vite senza fine, la dimensione del contraccolpo è direttamente correlata alla stabilità operativa, all'efficienza della trasmissione e alla durata dell'attrezzatura. Il cosiddetto contraccolpo si riferisce al piccolo spazio che deve essere riservato tra le superfici dei due denti per evitare interferenze e garantire un meshing liscio quando il worm e la ruota del verme si stanno mettendo. Il cambio worm prodotto da Raydafon è regolato con precisione prima di lasciare la fabbrica, ma i cambiamenti nel contraccolpo sono inevitabili durante l'uso o la reinstallazione a lungo termine, quindi è molto necessario padroneggiare il metodo di regolazione corretto.

Prima di regolare il contraccolpo, assicurarsi che il riduttore sia in uno stato di spegnimento e che il carico sia stato completamente scaricato per evitare qualsiasi rischio di rotazione. Pulisci la superficie del riduttore prima dello smontaggio per garantire che il processo di regolazione vada senza intoppi. Per il nmAttrezzatura per vermi della serie camperRiduttori comunemente usati da Raydafon, il suo design strutturale tiene conto della comodità dell'adeguamento in loco. La maggior parte dei modelli ha un sedile dell'albero di ingresso eccentrico o un meccanismo di precarico della flangia, che può ottenere una regolazione fine del contraccolpo attraverso un semplice funzionamento.

Nel processo operativo specifico, di solito è necessario allentare i bulloni di fissaggio dell'albero del verme all'estremità di ingresso e modificare la profondità di meshing del verme e della ruota del verme regolando la posizione della manica eccentrica o della sede del cuscinetto. La distanza assiale tra i due può anche essere perfezionata cambiando lo spessore della guarnizione sul lato dell'albero di ingresso o sul lato della ruota del verme. Questo tipo di struttura può di solito stabilizzare la clearance laterale tra 0,08 e 0,15 mm attraverso il controllo di precisione, garantendo sia una buona efficienza di mesh e non essere troppo stretta per causare inceppamenti o aumento dell'usura.

Dopo aver completato la regolazione, è necessario eseguire una serie completa di test a vuoto per confermare che non vi è alcun rumore anormale, vibrazione o aumento della temperatura e quindi è necessario eseguire un test a pieno carico. È particolarmente importante notare che il gioco laterale non può essere regolato troppo stretto, altrimenti causerà una grande resistenza di corsa, un grave riscaldamento della superficie del dente e persino danni precoci. Se l'usura laterale dell'ingranaggio è grave o il cuscinetto è allentato, la scatola viene deformata, ecc. Durante il processo di regolazione, deve essere arrestata e le parti devono essere sostituite o il supporto tecnico del produttore deve essere contattato.

Tutti i cambi di worm Raydafon passano il rilevamento del contatto della superficie del dente e i test di funzionamento a vuoto prima di lasciare la fabbrica per garantire che il gioco della coppia di marcia sia nelle migliori condizioni. Forniamo inoltre agli utenti istruzioni dettagliate per le guide di utilizzo e manutenzione. Se gli utenti incontrano difficoltà di aggiustamento in loco, possiamo fornire assistenza tecnica remota, tra cui la guida video o i servizi di analisi del disegno strutturale. Grazie alla struttura ragionevole e agli alti standard di montaggio, i prodotti di Raydafon hanno mostrato una buona stabilità di trasmissione in molte attrezzature di automazione, macchinari di trasporto e macchinari di imballaggio e possono mantenere una risposta accurata anche in condizioni di stop di avvio complesse o ad alta frequenza. La regolazione corretta dell'autorizzazione laterale è un prerequisito importante per garantire il funzionamento stabile a lungo termine dell'attrezzatura. Se hai più domande tecniche sulla struttura del prodotto o sull'installazione in loco, non esitare a contattare il team tecnico Raydafon e forniremo supporto tempestivo e professionale.

Come calcolare il rapporto del cambio worm

Quando si seleziona o si progetta acambio worm, il calcolo del rapporto di trasmissione (cioè il rapporto di riduzione) è uno dei parametri chiave. Come produttore di riduttori di marcia a vite senza fine, Raydafon consiglia di padroneggiare accuratamente questo parametro prima di selezionare un modello per garantire che la velocità e la coppia di uscita soddisfino le esigenze effettive.

Il metodo di calcolo del rapporto di trasmissione per un riduttore di attrezzatura a vite senza fine è molto diretto e la sua formula di base è:

Rapporto di trasmissione = numero di denti della ruota del verme ÷ numero di teste del verme

Tra questi, il numero di denti della ruota del verme è generalmente contrassegnato sulla targhetta del prodotto o sul disegno tecnico e i valori comuni sono 30, 40, 50, 60, ecc.; Il numero di teste dei vermi è di solito 1 o 2, indicando quanti denti la ruota del verme ruota per turno del verme.

Ad esempio, se la ruota del verme ha 40 denti e il worm è a testa singola (1 testa), il rapporto di trasmissione è:

40 ÷ 1 = 40, cioè la velocità di uscita è 1/40 della velocità di ingresso.

Se il worm è a doppia estremità (2 teste), quindi con lo stesso numero di denti di marcia, il rapporto di trasmissione è:

40 ÷ 2 = 20, l'effetto di decelerazione è ridotto della metà, ma la velocità di uscita è aumentata.

Nella serie di prodotti effettivi di Raydafon, forniamo una varietà di rapporti di velocità standard da I = 7,5 a I = 100 per soddisfare i requisiti di conversione di velocità e coppia in diverse condizioni di lavoro. Alcuni modelli supportano anche combinazioni a più stadi per ottenere un output di rapporto di trasmissione maggiore, come 40: 1 nella prima fase e 5: 1 nella seconda fase e il rapporto di trasmissione totale può raggiungere 200: 1.

Vale la pena notare che nell'uso effettivo, oltre al rapporto di trasmissione, dovrebbero essere considerati in modo completo anche fattori come la coppia di uscita, la perdita di efficienza e il ciclo di lavoro. Se il rapporto di riduzione è troppo grande, l'efficienza diminuirà e il volume aumenterà; Se è troppo piccolo, la coppia di uscita sarà insufficiente e il carico non può essere guidato.

Raydafon può raccomandare rapidamente la combinazione del modello e del rapporto di velocità appropriata in base alla potenza di input, alla velocità operativa, alle caratteristiche di carico e ad altri parametri forniti dal cliente. Il nostro team tecnico può fornire servizi di calcolo della selezione completi per garantire che l'attrezzatura raggiunga le prestazioni previste nel funzionamento effettivo. In caso di domande sul calcolo del rapporto di velocità o sulla corrispondenza del prodotto, non esitare a contattare Raydafon per supporto tecnico e suggerimenti personalizzati.
