Ingranaggio verme e albero verme

Se si desidera acquistare ingranaggi senza fine performance e albero a vermi,Raydafon, come produttore e fabbrica esperto in Cina, è una scelta affidabile. Facendo affidamento sui vantaggi della catena industriale locale, controlliamo i costi dalla fonte, manteniamo i prezzi entro un intervallo ragionevole garantendo la qualità e come fornitore tecnico, ci impegniamo a fornire ai clienti soluzioni di trasmissione di trasmissione con attrezzatura per vermi accurate, durevoli ed efficienti.

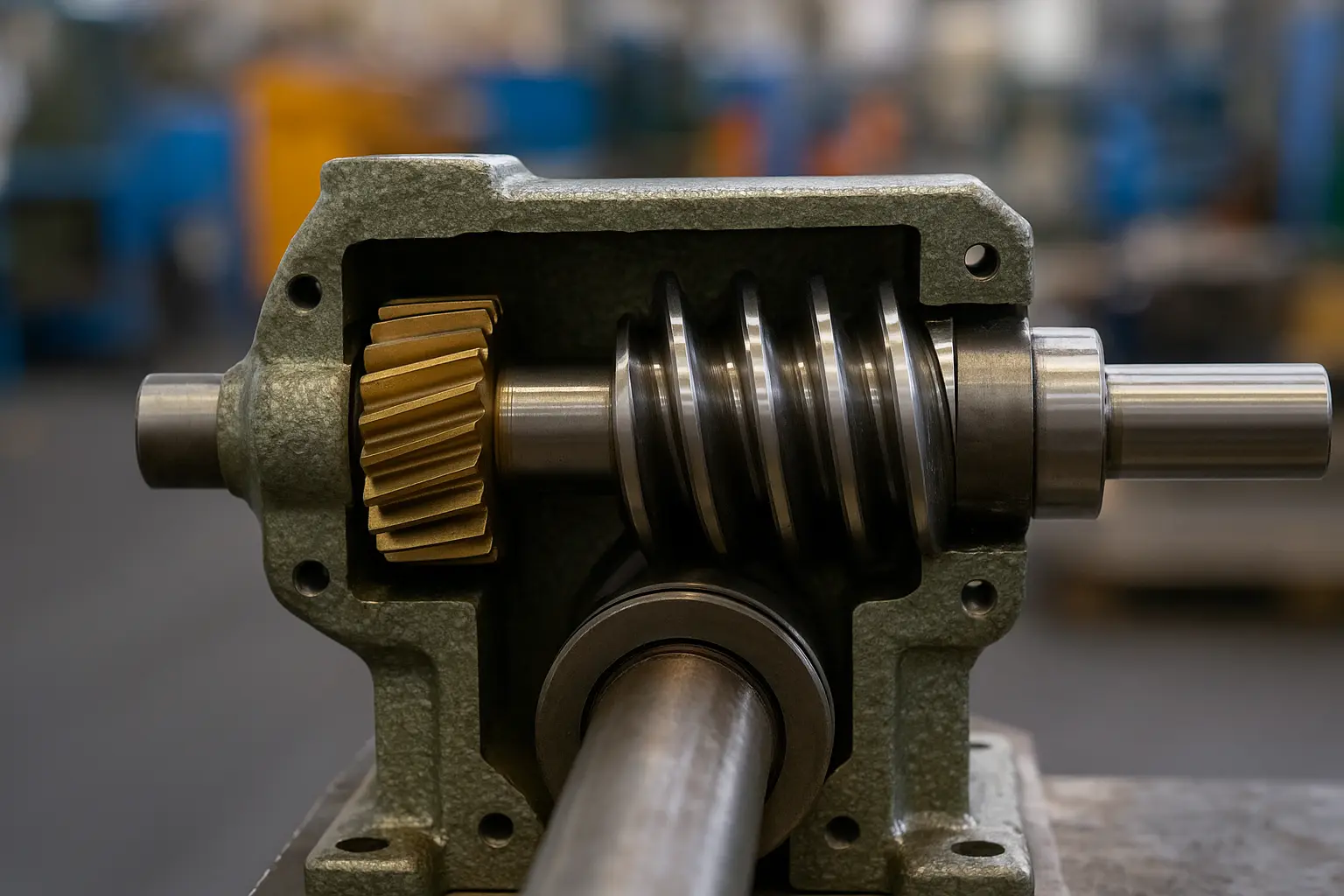

Dal punto di vista della struttura del prodotto, l'ingranaggio dei vermi e l'albero dei vermi non solo hanno una funzione di auto-blocco, che è adatta per apparecchiature come i sistemi di sollevamento che devono prevenire l'inversione, ma hanno anche una vasta gamma di rapporti di trasmissione, che possono raggiungere una vasta gamma di decelerazione in uno spazio limitato. Forniamo modelli standard con un modulo da 1 a 10 mm e un numero di testa da 1 a 4. Allo stesso tempo, accettiamo la personalizzazione del disegno e lo sviluppo non standard. La struttura a doppio passo opzionale può ottenere un posizionamento zero di contraccolpo e l'accuratezza è controllata entro ± 15 secondi ARC. È ampiamente utilizzato in applicazioni con requisiti di accuratezza della trasmissione estremamente elevati come giunti di robot, piattaforme di test di fascia alta e attrezzature militari e aerospaziali.


In termini di tecnologia di elaborazione, Raydafon implementa rigorosamente il sistema di qualità ISO 9001 e l'intero processo copre la casting in bianco, il trampolino di verme, il trattamento termico, la lucidatura degli specchi e il rilevamento a tre coordinati. Il runout dell'anello di ingranaggio a vite senza fine è controllato entro 0,02 mm e l'errore di cavo del verme è ≤0,01 mm, garantendo un'area di contatto della superficie del dente di grandi dimensioni e un'elevata efficienza di meshing. L'efficienza effettiva della trasmissione del test può raggiungere il 92%. Allo stesso tempo, il design indipendente del serbatoio dell'olio estende la durata di servizio a più di 8000 ore.


Scegliere Raydafoningranaggio verme e albero vermesignifica scegliere una serie di componenti di trasmissione che possono essere utilizzati con fiducia. Che si tratti di una macchina completa o di una sostituzione dei pezzi di ricambio, possiamo fornirti una soluzione controllata per le prestazioni, controllata dalla consegna. Benvenuti a contattare il nostro team tecnico per ottenere modelli di prodotto e informazioni di selezione e svilupperemo una soluzione dedicata per te entro 24 ore.

Quali marchi o interfacce di attrezzature per riduttori mainstream sono compatibili?

L'ingranaggio del verme e l'albero del verme prodotto da Raydafon hanno una buona compatibilità. Il design considera pienamente le strutture di riduttore mainstream in patria e all'estero, il che è conveniente per i clienti di sostituire o completare rapidamente l'intera macchina nel sistema esistente. Le nostre specifiche convenzionali dei prodotti per gli ingranaggi a vite senza fine coprono M1M10, il numero di teste dei worm può essere 14, la progettazione della distanza centrale è flessibile e può essere ampiamente compatibile con una varietà di alloggiamenti di riduzione standard e interfacce di installazione.

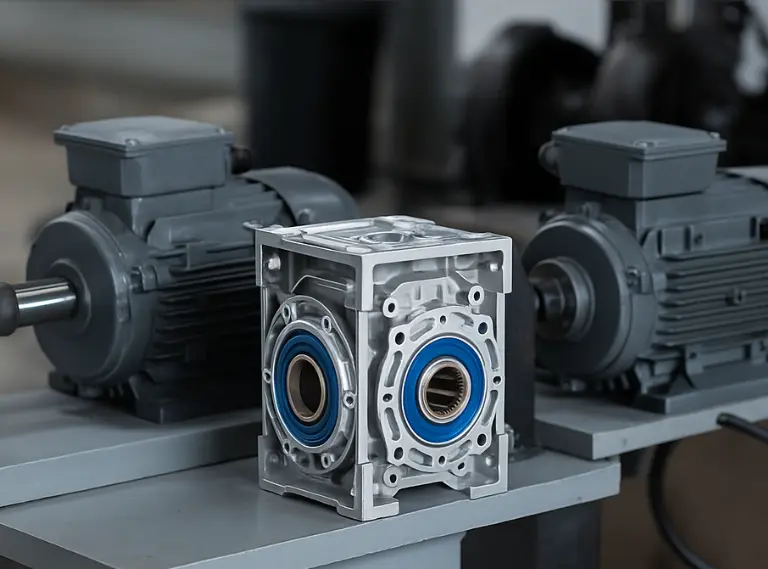

In termini di adattamento del marchio, i nostri prodotti possono essere applicati direttamente a riduttori di camper comuni, riduttori NMRV, riduttori della serie WP, riduttori di guscio di alluminio della serie VF e altri modelli sul mercato e supportano la sostituzione dei moduli standard di Worn. Interfacce speciali, come chiavi piatte, spline o metodi di connessione personalizzati con fori di vite di fine, che sono convenienti per l'attracco rapido con motori o alberi di uscita.


Inoltre, Raydafon può rendere la personalizzazione non standard in base ai disegni delle dimensioni del riduttore del cliente per garantire che il cavo del verme, la posizione del foro di montaggio, il numero di denti e altri parametri corrispondano alla macchina originale uno per uno, in modo da ottenere una sostituzione senza cucitura. Per le attrezzature che richiedono installazione compatta o angoli di posizionamento speciali (come robot, macchine per l'imballaggio, piattaforme di sollevamento, ecc.), Possiamo anche fornire soluzioni direzionali di precisione a piccolo volume e ad alta meshing. Tutti i prodotti personalizzati verranno testati per i punti di esecuzione e di contatto prima di lasciare la fabbrica per garantire che non vi siano interferenze e rumore anormale nel processo di assemblaggio effettivo.


Se l'attrezzatura che stai utilizzando appartiene ai modelli di riduzione comuni di cui sopra, oppure ci sono disegni e campioni per riferimento, possiamo emettere rapidamente soluzioni di abbinamento e suggerimenti di selezione dopo aver confermato l'interfaccia, risparmiando il tempo di sviluppo e debug. Benvenuti per soddisfare le tue esigenze di abbinamento e selezioneremo gli ingranaggi senza vermi e i prodotti dell'albero del verme più adatti per te.

L'ingranaggio worm ha una funzione di auto-blocco? A quale angolo o carico è l'effetto migliore?

Grazie al suo metodo di meshing unico, la trasmissione degli ingranaggi worm ha naturalmente una certa capacità di auto-blocco. La chiave di questo effetto autoctonificante risiede nell '"angolo di piombo dei vermi" - in poche parole, è l'angolo di inclinazione dell'elica verme. Quando l'angolo di piombo è inferiore a 5 °, il carico non può guidare il verme per ruotare nella direzione opposta senza forza esterna, raggiungendo così l'auto-blocco meccanico. Ciò è molto utile in alcune attrezzature che devono prevenire l'inversione, come i meccanismi dei freni ascensori, le piattaforme di sollevamento del palcoscenico, le unità di valvole, ecc., Per garantire che l'attrezzatura venga bloccata automaticamente quando la potenza è spenta o smette di funzionare per evitare di scivolare o malfunzionamento.


Tuttavia, più forte è l'abilità di auto-blocco, meglio è. È reciprocamente limitato dall'efficienza. Più piccolo è l'angolo di piombo, più forte è l'autobloccamento, ma l'efficienza della trasmissione sarà anche relativamente ridotta; Sebbene il verme con un angolo di piombo maggiore di 7 ° sia efficiente, la sua capacità di auto-blocco sarà notevolmente ridotta. In applicazioni pratiche, Raydafon di solito raccomanda ai clienti di fare scelte equilibrate in base allo scenario di utilizzo. Ad esempio, sulle attrezzature con grandi carichi verticali e requisiti di sicurezza elevati (come i sistemi di sollevamento idraulico), è possibile utilizzare una struttura a vite a testa piccola a testa piccola per migliorare l'effetto auto-blocco. Per i meccanismi di automazione che richiedono frequenti avvio e arresto, è più adatto a utilizzare vermi a testa multipla per migliorare l'efficienza di trasmissione.


Nelingranaggio verme e albero vermeLa linea di prodotti fornita da Raydafon, STANGE BROCK-Block, ad alta efficienza e basse serie di controllo di contraccolpo sono state sviluppate per diverse condizioni di lavoro. Alcuni modelli supportano anche la struttura a doppio piombo per regolare la clearance di ritorno per garantire una corrispondenza più ragionevole tra auto-blocco e sensibilità alla risposta. Se hai bisogno di suggerimenti di selezione dettagliati o dati di test, non esitare a consultare il nostro team di ingegneria e tecnica.



View as

Ruota elicoidale in ottone

Ruota elicoidale in ottone

Raydafon è un produttore e fornitore OEM con sede in Cina di ruote elicoidali in ottone per riduttori a vite senza fine in macchinari di ingegneria, apparecchiature metallurgiche, dispositivi medici, costruzioni navali e magazzini automatizzati. La produzione standard utilizza bronzo allo stagno ZCuSn10Pb1, durezza HB≥80, resistenza all'usura superiore di circa il 30% rispetto all'ottone normale. L'ingranaggio viene lavorato attraverso cinque passaggi di precisione: fusione, tornitura di sgrossatura, tornitura di precisione, dentatura e rettifica, raggiungendo la rugosità della superficie del dente Ra ≤ 1,6 μm e un errore di ingranamento inferiore a 0,05 mm con la vite senza fine corrispondente. L'efficienza della trasmissione è superiore di circa il 15% rispetto allo standard nazionale e le prestazioni autolubrificanti riducono la dipendenza dall'olio. Il test di funzionamento continuo di 5.000 ore mostra un tasso di usura inferiore a 0,01 mm ogni 100 ore. Campione standard: modulo 0,5, 20 denti, diametro denti 11,2 mm, altezza 12 mm, diametro esterno 11 mm, foro 4 mm, peso 16 g. Sono supportati il ​​modulo personalizzato, il numero di denti, il diametro esterno da 50 mm a 300 mm e la qualità del materiale. La consegna è di circa 15 giorni per gli ordini standard. Invia disegno, qualità del materiale, quantità e porto di destinazione per un preventivo veloce.
Ingranaggio a vite senza fine duplex

Ingranaggio a vite senza fine duplex

Raydafon, un noto produttore cinese, ha creato il Duplex Worms Gear con prestazioni ad alto costo affidandosi alla maestria unica dei suoi maestri di fabbrica, ed è diventato un fornitore di fiducia per aziende di macchinari e automazione a prezzi ragionevoli. Questo ingranaggio a vite senza fine è realizzato in lega di rame ad alta resistenza e acciaio legato ed è stato sottoposto a sette processi di macinazione fine. Il morso è stretto e non scivola e l'efficienza di trasmissione è superiore del 15% rispetto a quella dei prodotti ordinari; il design della trasmissione a due stadi raddoppia la coppia mantenendo il rumore più basso.
Come produttore e fornitore affidabile Ingranaggio verme e albero verme in Cina, i nostri prodotti hanno superato la certificazione CE. Se si desidera acquistare prodotti di qualità, contattaci.
