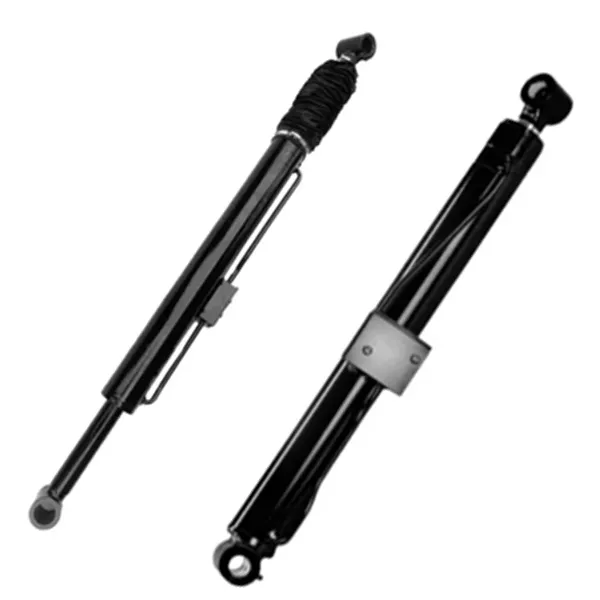

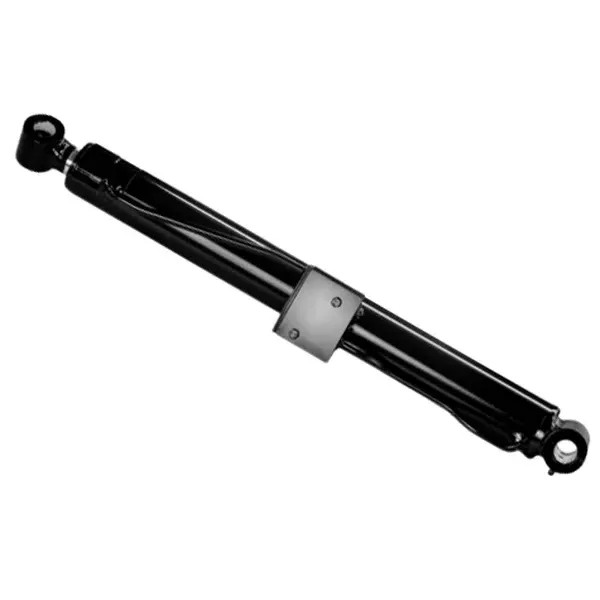

Cilindro idraulico del braccio superiore del veicolo di lavoro aereo del braccio

Raydafon è un produttore OEM e fornitore di cilindri idraulici per bracci superiori per veicoli da lavoro aereo con sede in Cina. Questo cilindro del braccio superiore solleva e posiziona la piattaforma del braccio su veicoli per lavori aerei utilizzati per riparazioni elettriche, costruzioni comunali e installazione di cartelloni pubblicitari. Il modello standard GTHZ210C-620500-000 utilizza alesaggio Φ110 mm, stelo Φ75 mm, corsa 815 mm, distanza di installazione 1433 mm, pressione di esercizio 23 MPa, porta 2-Φ9 e peso 100 kg. Il design brevettato a doppio pistone raggiunge una spinta fino a 2.000 kN, con errore di posizionamento controllato entro ±3 cm. Il corpo del cilindro è realizzato in acciaio legato speciale, forgiato e trattato termicamente sei volte, con durezza superiore del 40% rispetto all'acciaio comune. Per ambienti piovosi, polverosi e con nebbia salina viene utilizzato un sistema di tenuta composito quadruplo, con funzionamento continuo di 3 anni verificato in condizioni costiere. Il design modulare riduce il volume del 25% e il peso del 18% rispetto a prodotti comparabili, mentre l'interfaccia di installazione rapida riduce della metà i tempi di installazione. Sono supportati alesaggio, corsa, distanza di installazione, posizione della porta ed etichetta privata personalizzati. Il prezzo target è generalmente competitivo rispetto alle alternative importate, a seconda del modello e della quantità. Invia numero disegno, quantità richiesta e porto di destinazione per un preventivo veloce.
Produttore cinese di cilindri per veicoli da lavoro aereo in Cina

Cilindro idraulico del braccio superiore del veicolo di lavoro aereo con braccio per piattaforme aeree e camion per riparazioni elettriche

Raydafon è un produttore e fornitore diretto di fabbrica con sede in Cina di cilindri idraulici per bracci superiori per veicoli da lavoro aereo con braccio. Questo cilindro del braccio superiore aziona la piattaforma del braccio sui veicoli per lavoro aereo utilizzati per riparazioni elettriche, costruzioni municipali, installazione di cartelloni pubblicitari e manutenzione ad alta quota. Il modello standard GTHZ210C-620500-000 offre una spinta fino a 2.000 kN con un design brevettato a doppio pistone, pressione di esercizio di 23 MPa, alesaggio di Φ110 mm, stelo di Φ75 mm e corsa di 815 mm. Il corpo in speciale lega di acciaio è forgiato e trattato termicamente sei volte per una durezza superiore del 40% rispetto all'acciaio normale, e un sistema di tenuta composito quadruplo resiste a pioggia, polvere, vento e nebbia salina costiera. Il design modulare riduce il volume del 25% e il peso del 18% rispetto a prodotti comparabili. Sono supportati alesaggio, corsa, distanza di installazione, posizione della porta ed etichetta privata personalizzati. Invia il numero del disegno, la quantità richiesta e il porto di destinazione per richiedere un preventivo.

2000kNSpinta massima
23MPaPressione di esercizio
Φ110×Φ75Foro × stelo
815 mmColpo

Perché i veicoli per lavoro aereo scelgono questo cilindro idraulico del braccio superiore

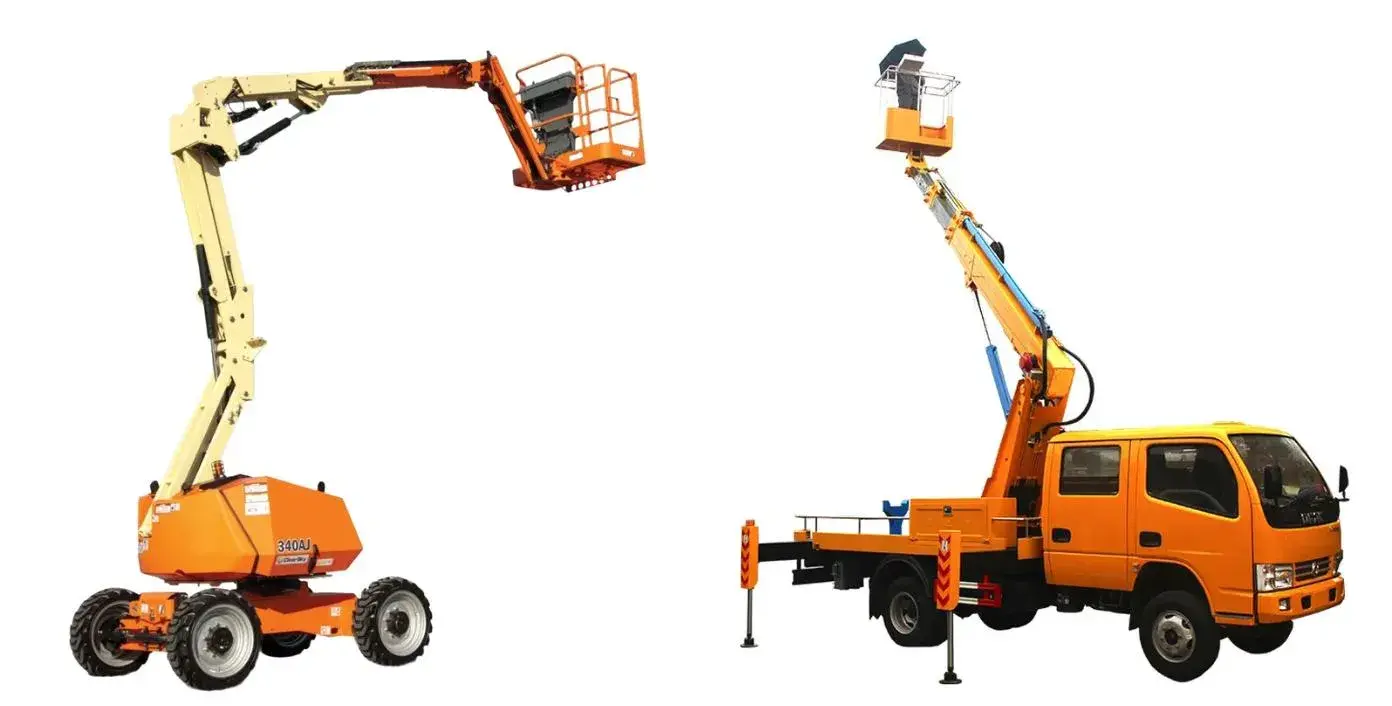

I veicoli per lavori aerei trasportano i lavoratori in posizioni elevate per la riparazione dell'energia elettrica, la sostituzione dell'illuminazione stradale, l'installazione di cartelloni pubblicitari e la manutenzione degli edifici. Il cilindro del braccio superiore è il componente idraulico principale che solleva e sostiene la piattaforma. Se perde spinta, va alla deriva sotto carico o perde olio, l'intero veicolo diventa inaffidabile nei lavori ad alta quota.

Raydafon costruisce questo cilindro idraulico del braccio superiore del veicolo per lavoro aereo del braccio per queste condizioni. Un design brevettato a doppio pistone raggiunge una spinta fino a 2.000 kN e può sollevare costantemente la piattaforma di lavoro fino a 50 m, con errore di posizionamento controllato entro ±3 cm. Il corpo del cilindro utilizza acciaio legato speciale, forgiato e trattato termicamente sei volte, raggiungendo una durezza superiore del 40% rispetto all'acciaio comune. Una quadrupla struttura di tenuta composita resiste a forti piogge, polvere, forte vento e nebbia salina costiera ed è stata verificata in uso costiero continuo per 3 anni senza perdite.

Per gli acquirenti che confrontano i fornitori, Raydafon offre prezzi diretti in fabbrica, produzione OEM e qualità dei lotti stabile. Se acquistate anche cilindri del braccio inferiore o relativi componenti idraulici per veicoli aerei, esaminateli integralmenteCilindri idraulici per veicoli da lavoro aereocategoria e ilCilindro idraulico del braccio inferiore del veicolo di lavoro aereo del bracciopagina.

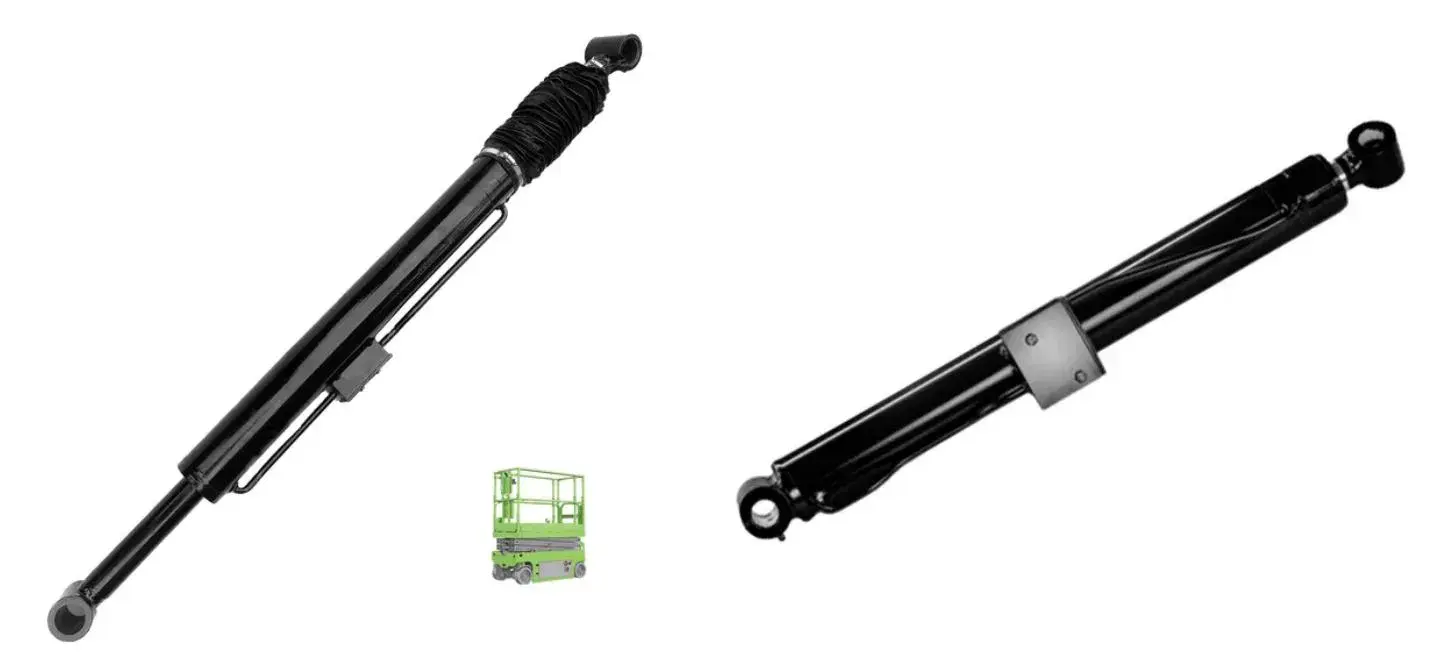

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Cilindro idraulico del braccio superiore per veicoli da lavoro aereo a braccio e piattaforme aeree

Modello Standard e Dimensioni Tecniche

Il cilindro standard del braccio superiore riportato di seguito copre le comuni applicazioni dei veicoli per lavoro aereo e delle piattaforme aeree. Se la tua attrezzatura utilizza uno schema di montaggio diverso, invia il numero del disegno OEM o un campione fisico per il reverse engineering e la produzione personalizzata.

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Riferimento dimensionale per cilindro standard del braccio superiore modello GTHZ210C-620500-000
Nome del cilindro Numero di disegno Diametro foro D Diametro asta d Corsa S Distanza di installazione L Pressione di esercizio Interfaccia M Peso
Cilindro del braccio superiore GTHZ210C-620500-000 Φ110mm Φ75 mm 815 mm 1433 mm 23MPa 2-Φ9 100 chilogrammi

Hai bisogno di un alesaggio, una corsa, una distanza di installazione o una posizione della porta diversi? Raydafon può produrre un cilindro idraulico del braccio superiore personalizzato in base al tuo disegno. Per i cilindri relativi alle apparecchiature mobili, consultare ilCilindri idraulici per gru mobilicategoria.

Caratteristiche prestazionali principali

01

Super potenza per il sollevamento ad alta quota

Il design brevettato a doppio pistone raggiunge una spinta fino a 2000 kN. Solleva la piattaforma fino a 50 m con errore di posizionamento controllato entro ±3 cm, supportando cablaggio e manutenzione accurati ad alta quota.

02

Temprato per ambienti difficili

Corpo in acciaio legato speciale, forgiato e trattato termicamente sei volte, durezza superiore del 40% rispetto all'acciaio normale. La quadrupla sigillatura composita resiste a forti piogge, polvere, vento forte e nebbia salina costiera.

03

Affidabilità verificata sul campo

Funzionamento continuo per 3 anni in ambiente costiero con nebbia salina senza perdite. Durante la stagione dei tifoni, un'azienda municipale ha utilizzato questa bombola durante tutte le operazioni e ha mantenuto un funzionamento stabile.

04

Leggero e flessibile

Il volume è stato ridotto del 25% e il peso è stato ridotto del 18% rispetto a prodotti comparabili. Si adatta a diversi tipi di veicoli per lavoro aereo e riduce il carico sulla struttura del braccio.

05

Interfaccia di installazione rapida

Il design dell'interfaccia di installazione rapida riduce della metà i tempi di installazione. I tecnici ordinari possono completare la sostituzione in circa mezz'ora seguendo le istruzioni.

06

Personalizzazione OEM

Alesaggio, stelo, corsa, distanza di installazione, posizione della porta dell'olio, imballaggio con etichetta privata e produzione di ordini in serie per diversi tipi di veicoli per lavoro aereo personalizzati.

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Sigillatura del cilindro del braccio superiore e struttura modulare

Applicazioni nel settore della riparazione elettrica, dell'edilizia municipale e dei lavori in alta quota

Sistema di alimentazione Manutenzione di torri e sottostazioni ad alta tensione

Il cilindro eroga una spinta di 1800 kN per sollevare la piattaforma di lavoro fino a 30 m, con errore di posizionamento entro ±2 cm. Anche in condizioni di burrasca di livello 5, il sistema di stabilizzazione integrato regola la spinta in tempo reale per mantenere stabile la piattaforma per il collegamento della linea e la sostituzione delle attrezzature.

Comunale Installazione di lampioni e cartelloni pubblicitari

Il design modulare si adatta a diversi tipi di veicoli da lavoro e la posizione della porta dell'olio può essere regolata in modo flessibile. In un progetto di ricostruzione stradale, un singolo veicolo da lavoro ha completato la sostituzione di 20 lampioni in un giorno, con un aumento di efficienza del 40% rispetto ai metodi precedenti.

Edificio Manutenzione della facciata e del grattacielo

La spinta stabile e il posizionamento accurato supportano la pulizia delle finestre, la riparazione delle facciate e l'installazione della segnaletica in altezza. La quadrupla tenuta resiste alla pioggia, alla polvere e al vento durante i lavori all'aperto.

OEM e mercato post-vendita OEM e mercato delle riparazioni di veicoli da lavoro aereo

I costruttori di piattaforme aeree, le officine di riparazione e i fornitori del mercato post-vendita possono ordinare modelli standard o cilindri del braccio superiore personalizzati con imballaggio con etichetta privata. Se ti occupi anche di impianti idraulici di carrelli elevatori, consulta laCilindro idraulico del carrello elevatoreallineare.

Prove di qualità, test e supporto all'esportazione

Registri dei materiali e dei trattamenti termici

Corpo in acciaio legato speciale, forgiatura e trattamento termico sei volte, durezza superiore del 40% rispetto all'acciaio normale. I record dei materiali possono essere forniti con spedizioni in grandi quantità.

Prove di pressione e spinta

Ogni cilindro viene controllato per verificare eventuali perdite, regolarità della corsa e raccordo delle porte prima dell'imballaggio. Le prestazioni di spinta sono verificate rispetto alla pressione nominale.

Controllo dimensionale

Alesaggio, stelo, corsa, distanza di installazione e dimensioni delle porte vengono registrati rispetto al disegno ordinato o al campione del cliente.

Imballaggio per l'esportazione

I cilindri sono imballati con olio antiruggine e cappucci protettivi. Gli ordini all'ingrosso possono essere pallettizzati e reggiati per il trasporto marittimo, aereo o espresso.

Processo di ordinazione OEM personalizzato

Passaggio 01 Invia i dettagli della domanda

Fornire tipo di attrezzatura, numero di disegno, alesaggio, stelo, corsa, distanza di installazione, dimensione della porta, quantità e porta di destinazione.

Passaggio 02 Revisione del modello

Raydafon controlla se il modello GTHZ210C-620500-000 o un cilindro del braccio superiore personalizzato è adatto alla tua attrezzatura.

Passaggio 03 Approvazione di campioni e disegni

Per i progetti OEM, Raydafon effettua il reverse engineering del campione e conferma le dimensioni prima della produzione in serie.

Passaggio 04 Produzione e quotazione

Dopo l'approvazione del disegno, Raydafon fornisce un preventivo FOB Ningbo, un programma di produzione e dettagli di imballaggio.

Domande frequenti

Che cos'è il cilindro idraulico del braccio superiore del veicolo per lavoro aereo del braccio?

Un cilindro idraulico del braccio superiore di un veicolo per lavoro aereo con braccio è un attuatore idraulico che aziona il braccio superiore di un veicolo per lavoro aereo o di una piattaforma aerea. Solleva e posiziona la piattaforma di lavoro in modo che i lavoratori possano eseguire in sicurezza riparazioni elettriche, costruzioni comunali, installazione di cartelloni pubblicitari e altre attività ad alta quota. È uno dei componenti idraulici principali del sistema di sollevamento del braccio.

Quale modello standard produce Raydafon?

Raydafon produce il modello standard GTHZ210C-620500-000 con alesaggio Φ110 mm, stelo Φ75 mm, corsa 815 mm, distanza di installazione 1433 mm, pressione di esercizio 23 MPa, porta 2-Φ9 e peso 100 kg. Alesaggio, stelo, corsa, distanza di installazione e posizione delle porte personalizzati sono disponibili a fronte di disegni OEM o campioni fisici.

Quanta spinta può generare questo cilindro del braccio superiore?

Il design brevettato a doppio pistone raggiunge una spinta massima fino a 2000 kN e può sollevare costantemente la piattaforma di lavoro fino a 50 m. Nella manutenzione del sistema di alimentazione, il cilindro eroga una forte spinta di 1.800 kN per sollevare la piattaforma a 30 m, con errore di posizionamento controllato entro ±2 cm, e mantiene la stabilità in condizioni di burrasca di livello 5.

Quali materiali e sistema di tenuta vengono utilizzati?

Il corpo del cilindro è realizzato in acciaio legato speciale, forgiato e trattato termicamente sei volte, con durezza superiore del 40% rispetto all'acciaio comune. Una quadrupla struttura di tenuta composita resiste a forti piogge, polvere, vento forte e nebbia salina costiera. La bombola è stata utilizzata ininterrottamente per 3 anni in ambienti costieri di nebbia salina senza perdite.

Raydafon può produrre cilindri del braccio superiore OEM personalizzati?

SÌ. Raydafon supporta la produzione OEM da disegni del cliente o campioni fisici. Sono disponibili foro, stelo, corsa, distanza di installazione, posizione della porta dell'olio, imballaggio con etichetta privata e produzione di ordini in serie personalizzati per diversi tipi di veicoli per lavoro aereo.

Quali informazioni sono necessarie per un preventivo?

Inviare il numero del disegno o i dettagli del campione esistente, diametro del foro, diametro dello stelo, corsa, distanza di installazione, pressione di esercizio, dimensione della porta, quantità dell'ordine e porta di destinazione. Raydafon risponderà con un preventivo FOB Ningbo e tempi di consegna.

Come posso richiedere un campione o un ordine all'ingrosso?

Utilizza il modulo di richiesta in questa pagina o contatta Raydafon tramite telefono, email o WhatsApp. Includere il modello richiesto, il numero del disegno, la quantità e l'applicazione. Il team di vendita confermerà la disponibilità del campione, il programma di produzione in serie e i dettagli dell'imballaggio.

Siete pronti per procurarvi i cilindri idraulici del braccio superiore del braccio per veicoli da lavoro aereo?

Invia il numero del disegno, i requisiti di alesaggio/stelo/corsa, la pressione di esercizio, la dimensione della porta, la quantità dell'ordine e la porta di destinazione. Raydafon confermerà il modello standard o progetterà un cilindro idraulico del braccio superiore personalizzato, quindi fornirà un preventivo FOB Ningbo con tempi di consegna e dettagli di imballaggio.
