Ingranaggi elicoidali incrociati

Raydafon è un produttore e fornitore OEM con sede in Cina di ingranaggi elicoidali incrociati per strumenti di precisione, apparecchiature mediche, azionamenti ausiliari automobilistici, dispositivi domestici intelligenti e macchinari industriali. La gamma standard copre modulo 0,8-4 mm, angolo dell'albero regolabile 25°-90°, superficie dei denti rettificata, efficienza di trasmissione superiore al 90%. Le opzioni dei materiali includono acciaio legato ad alta resistenza, acciaio inossidabile, bronzo alluminio, nylon e tecnopolimeri resistenti all'usura. Il design a denti elicoidali incrociati trasmette la potenza tra alberi non paralleli e non intersecanti, consente di risparmiare spazio nel layout e riduce il rumore di funzionamento. Sono supportati il ​​modulo personalizzato, il numero di denti, l'angolo dell'albero, il foro, la sede della chiavetta, il materiale e il trattamento superficiale. Sono disponibili ordini di campioni, ordini all'ingrosso e imballaggi con etichetta privata. Invia i dettagli del disegno o del campione, il materiale richiesto, la quantità e il porto di destinazione per un preventivo veloce.
Produttore cinese di ingranaggi elicoidali incrociati OEM

Produttore di ingranaggi elicoidali incrociati per trasmissioni ad alberi non paralleli in strumenti di precisione e azionamenti industriali

Raydafon è un produttore OEM e fornitore con sede in Cina di ingranaggi elicoidali incrociati, chiamati anche ingranaggi a vite. Gli ingranaggi elicoidali incrociati trasmettono potenza tra alberi non paralleli e non intersecanti, il che li rende adatti per apparecchiature di automazione compatte, ventole di raffreddamento di laptop, sistemi di regolazione di poltrone odontoiatriche, azionamenti ausiliari di motori automobilistici e dispositivi di trasmissione per tende intelligenti. La gamma standard copre modulo 0,8-4 mm, angolo dell'albero regolabile da 25° a 90°, superficie dei denti rettificata ed efficienza di trasmissione superiore al 90%. Le opzioni dei materiali includono acciaio legato ad alta resistenza, acciaio inossidabile, bronzo alluminio, nylon e tecnopolimeri resistenti all'usura. Sono supportati il ​​modulo personalizzato, il numero di denti, l'angolo dell'albero, il foro, la sede della chiavetta, il materiale e il trattamento superficiale. Invia i dettagli del disegno o del campione, il materiale richiesto, la quantità e il porto di destinazione per richiedere un preventivo.

0,8-4mmGamma di moduli
25°-90°Angolo dell'albero
>90%Efficienza della trasmissione
5 MaterialiAcciaio · inossidabile · bronzo · nylon · plastica

Perché gli ingranaggi elicoidali incrociati vengono utilizzati dove gli ingranaggi ordinari non possono adattarsi

Gli ingranaggi cilindrici standard, gli ingranaggi elicoidali e gli ingranaggi conici trasmettono la potenza tra alberi paralleli o intersecanti. Quando il layout di una macchina pone due alberi ad un angolo non parallelo e non intersecante, gli ingranaggi ordinari non possono ingranare correttamente. Gli ingranaggi elicoidali incrociati risolvono questo problema utilizzando una forma di dente elicoidale che consente ai due alberi di trasmettere potenza con un angolo, tipicamente compreso tra 25° e 90°.

Ciò rende gli ingranaggi elicoidali incrociati adatti a design compatti. In una ventola di raffreddamento per laptop, lo spazio tra l'albero del motore e l'albero delle pale della ventola è molto piccolo. In un sistema di regolazione della poltrona odontoiatrica, gli alberi di trasmissione dello schienale e del sedile si trovano ad angoli diversi. Nella trasmissione ausiliaria di un motore automobilistico, la pompa dell'acqua e gli alberi di ingresso del generatore sono sfalsati rispetto alla trasmissione principale. Gli ingranaggi elicoidali incrociati gestiscono questi layout senza aggiungere grandi riduttori o set di ingranaggi conici.

Raydafon produce ingranaggi elicoidali incrociati in una gamma di materiali in modo che gli acquirenti possano adattare l'ingranaggio ai requisiti di carico, velocità, corrosione e rumore. Per i tipi di ingranaggi correlati, rivedere l'interoIngranaggio di precisionecategoria, ilIngranaggio elicoidalepagina e ilIngranaggio conicopagina.

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Ingranaggi elicoidali incrociati per trasmissione ad alberi non paralleli

Gamma di specifiche standard e opzioni di materiale

La tabella seguente elenca la gamma di specifiche standard per gli ingranaggi elicoidali incrociati Raydafon. Se la tua attrezzatura richiede un modulo, un numero di denti, un angolo dell'albero, un foro o una sede per chiavetta diversi, invia il disegno OEM o un campione fisico per la produzione personalizzata.

Parametro Gamma standard Opzione personalizzata
Modulo 0,8-4mm Modulo personalizzato disponibile
Angolo dell'albero 25°-90° Angolo personalizzato disponibile
Superficie del dente Terra Rettifica, lappatura, fosfatazione
Efficienza della trasmissione Oltre il 90% Dipende dal materiale, dall'angolo e dalla lubrificazione
Foro e sede per chiavetta Foro standard con cava per chiavetta Foro personalizzato, sede per chiavetta, vite di fissaggio, forma a D
Trattamento superficiale Olio antiruggine Ossido nero, zincatura, trattamento termico
Materiale Acciaio legato ad alta resistenza Acciaio inossidabile, bronzo alluminio, nylon, tecnopolimeri

Hai bisogno di un confronto tra materiali o di una raccomandazione per la tua applicazione? Invia i dettagli su carico, velocità, ambiente e spazio di installazione. Raydafon suggerirà il materiale e le specifiche che meglio si adattano alle vostre condizioni di lavoro.

Tipi di materiali disponibili

Steel crossed helical gears

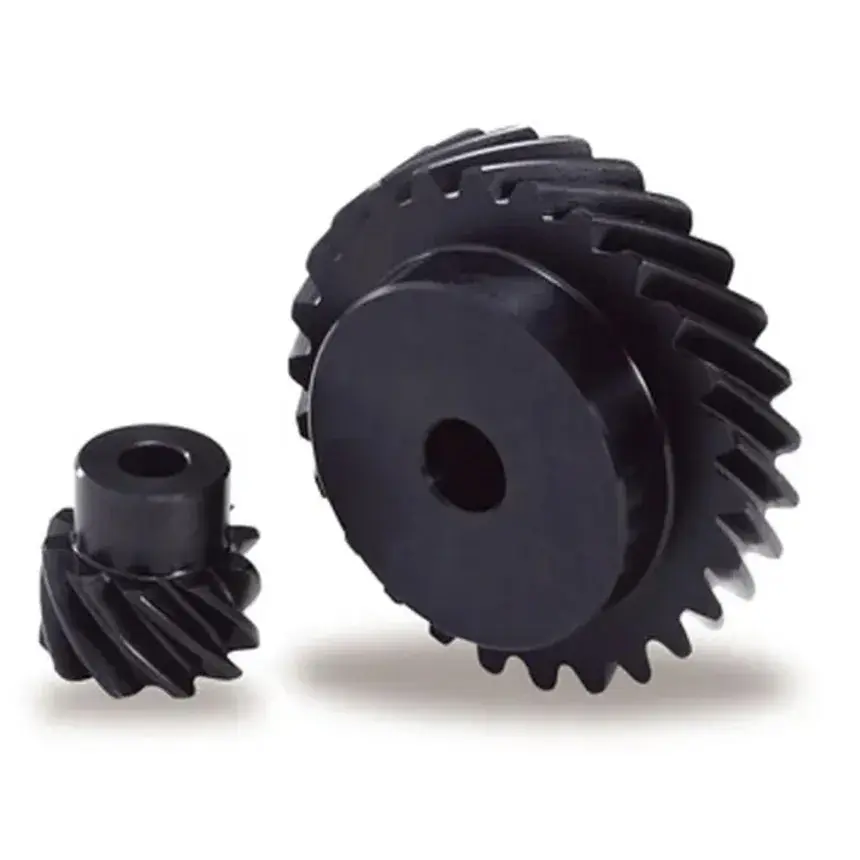

Ingranaggi elicoidali incrociati in acciaio

Acciaio legato ad alta resistenza per applicazioni con carichi pesanti e coppie elevate in azionamenti industriali e sistemi ausiliari automobilistici.

Stainless steel crossed helical gears
Ingranaggi elicoidali incrociati in acciaio inox

Resistente alla corrosione per apparecchiature mediche, macchinari alimentari, ambienti umidi e installazioni esterne.

Aluminum bronze crossed helical gears

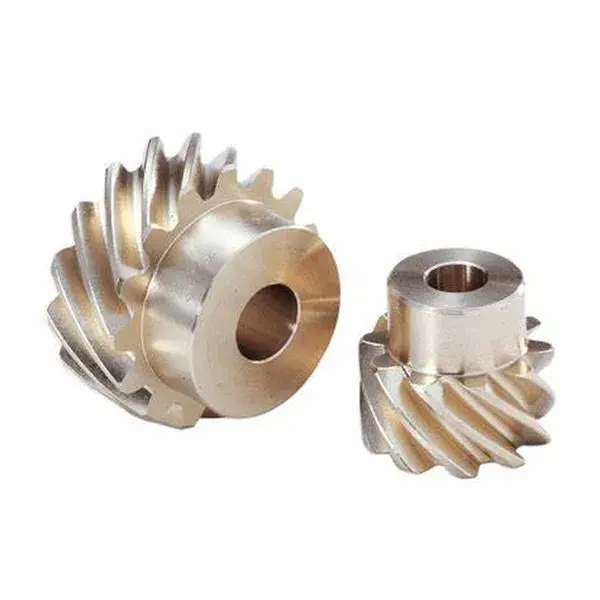

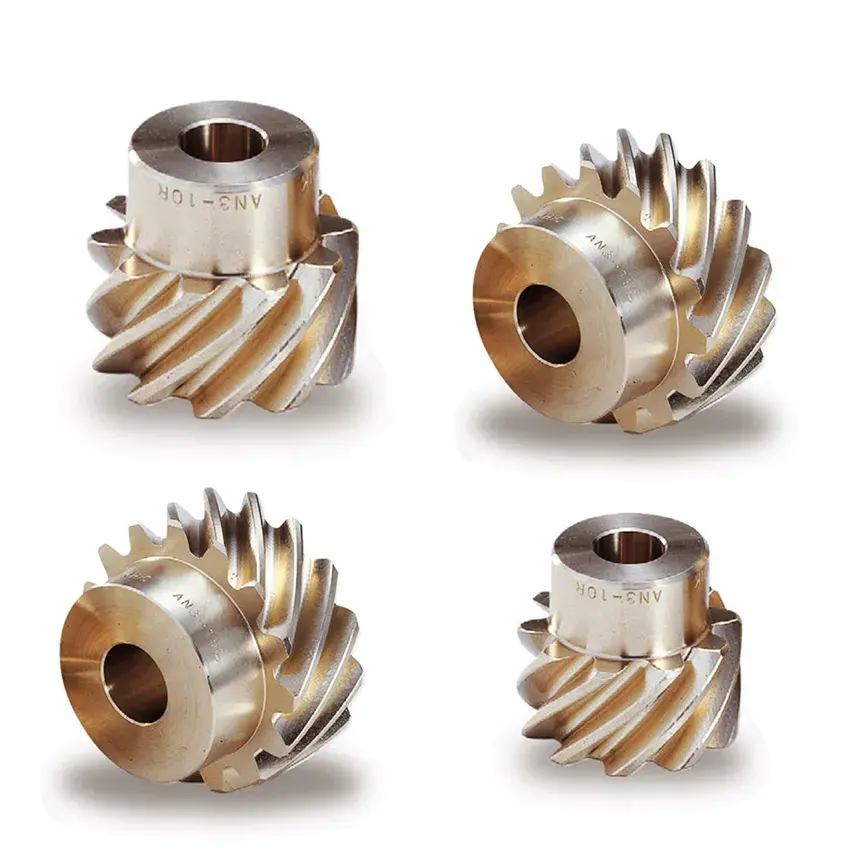

Ingranaggi elicoidali incrociati in bronzo di alluminio

Buona resistenza all'usura e capacità di carico, adatta per macchinari pesanti, attrezzature minerarie e trasmissioni a coppia elevata.

Nylon crossed helical gears

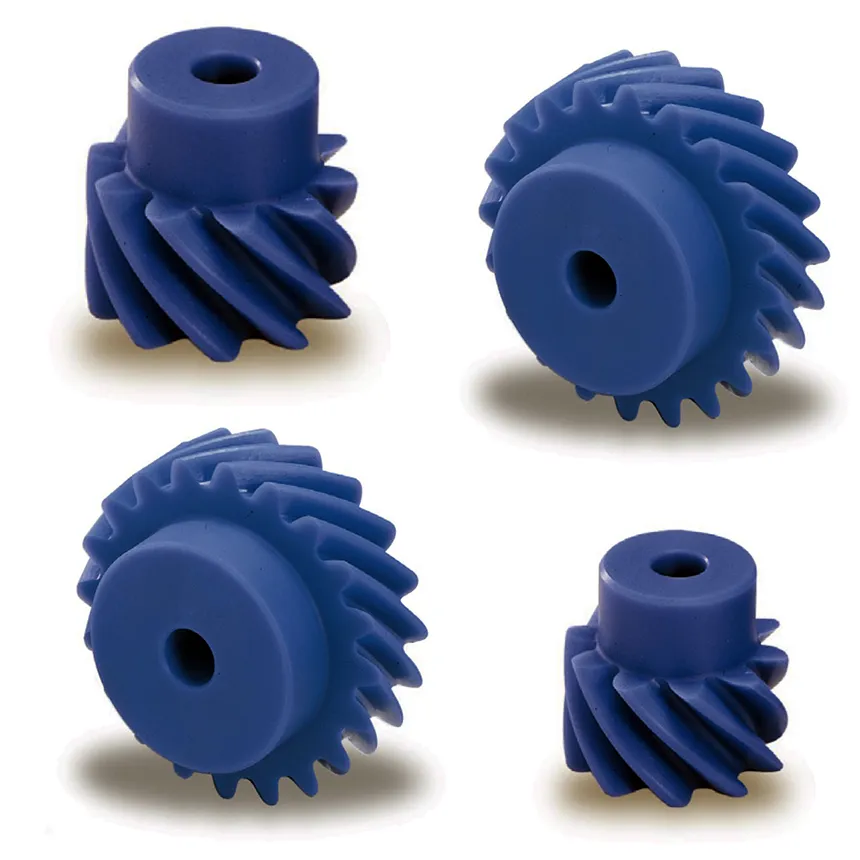

Ingranaggi elicoidali incrociati in nylon

Funzionamento leggero e silenzioso per dispositivi domestici intelligenti, apparecchiature per ufficio e strumenti di precisione a basso carico.

Applicazioni in strumenti di precisione, apparecchiature mediche e azionamenti industriali

Elettronica Trasmissione della ventola di raffreddamento del laptop

La precisione a livello di micron si adatta allo spazio compatto tra l'albero del motore e l'albero delle pale della ventola, mantiene la ventola silenziosa e supporta un design sottile e leggero.

Medico Regolazione multi-angolo della poltrona odontoiatrica

Trasmette la potenza ai componenti dello schienale e del sedile a diverse angolazioni. Le opzioni di materiali di grado medico supportano un funzionamento sicuro e affidabile.

Automobilistico Trasmissione ausiliaria del motore

Gestisce grandi coppie e carichi di impatto provenienti da pompe dell'acqua e generatori. Il trattamento termico migliora la resistenza all'usura e la resistenza alle alte temperature e alle vibrazioni.

Casa intelligente Trasmissione intelligente della tenda

Trasmette ad un angolo non parallelo con basso rumore, consente di risparmiare spazio di installazione e aggiunge comfort ai sistemi domotici.

Per i componenti di trasmissione correlati, rivedere ilIngranaggio a vitecategoria, ilIngranaggio a vite senza fine e albero a vite senza finepagina e ilIngranaggio cilindricoallineare.

Prova di qualità, ispezione e supporto all'esportazione

Registri dei materiali e dei trattamenti termici

I registri relativi alla qualità dei materiali e al trattamento termico possono essere forniti con le spedizioni in grandi quantità per la revisione della qualità dell'acquirente.

Profilo del dente e controllo dimensionale

Il modulo, il numero dei denti, l'angolo dell'albero, il foro, la sede della chiavetta e la superficie del dente vengono controllati rispetto al disegno ordinato o al campione del cliente.

Verifica del meshing e del rumore

I lotti campione e sfusi vengono controllati per verificarne l'ingranamento, la bassa rumorosità e la trasmissione stabile prima dell'imballaggio.

Imballaggio per l'esportazione

Gli ingranaggi sono imballati con olio antiruggine e involucro protettivo. Gli ordini all'ingrosso possono essere pallettizzati e reggiati per il trasporto marittimo, aereo o espresso.

Processo di ordinazione OEM personalizzato

Passaggio 01 Invia i dettagli della domanda

Fornire modulo, numero di denti, angolo dell'albero, foro, sede per chiavetta, materiale, trattamento superficiale, quantità e porta di destinazione.

Passaggio 02 Disegno o revisione del campione

Raydafon esamina il disegno OEM o il campione fisico e conferma le specifiche e la selezione del materiale.

Passaggio 03 Campione e approvazione

Per i progetti personalizzati, Raydafon produce un campione per la conferma dell'acquirente prima della produzione in serie.

Passaggio 04 Produzione e quotazione

Dopo l'approvazione, Raydafon fornisce un preventivo FOB Ningbo, un programma di produzione e dettagli di imballaggio.

Domande frequenti

Cosa sono gli ingranaggi elicoidali incrociati?

Gli ingranaggi elicoidali incrociati, detti anche ingranaggi a vite, sono ingranaggi elicoidali che ingranano con alberi non paralleli e non intersecanti. Trasmettono potenza tra gli alberi con un angolo, tipicamente compreso tra 25° e 90°, e vengono utilizzati dove lo spazio di disposizione è limitato ed è necessaria una trasmissione fluida e silenziosa.

Quale gamma di moduli e angoli dell'albero produce Raydafon?

Raydafon produce ingranaggi elicoidali incrociati con modulo 0,8-4 mm e angolo dell'albero regolabile da 25° a 90°. Superficie dei denti rettificata ed efficienza di trasmissione superiore al 90% sono standard nella gamma di produzione. Il modulo personalizzato, il numero di denti e l'angolo dell'albero sono supportati rispetto ai disegni del cliente.

Quali materiali sono disponibili?

Le opzioni dei materiali includono acciaio legato ad alta resistenza, acciaio inossidabile, bronzo alluminio, nylon e tecnopolimeri resistenti all'usura. La scelta del materiale dipende dai requisiti di carico, velocità, resistenza alla corrosione e rumore.

Quali sono le principali applicazioni?

Gli ingranaggi elicoidali incrociati vengono utilizzati in apparecchiature di automazione compatte, ventole di raffreddamento di laptop, sistemi di regolazione di poltrone odontoiatriche, azionamenti ausiliari di motori automobilistici come pompe e generatori dell'acqua e dispositivi di trasmissione per tende intelligenti. Qualsiasi applicazione che richieda una trasmissione ad alberi non paralleli in uno spazio limitato può utilizzare ingranaggi elicoidali incrociati.

Raydafon può produrre ingranaggi elicoidali incrociati OEM personalizzati?

SÌ. Raydafon supporta la produzione OEM da disegni del cliente o campioni fisici. Sono disponibili moduli personalizzati, numero di denti, angolo dell'albero, foro, sede per chiavetta, materiale, trattamento superficiale e imballaggi con etichetta privata.

Quali informazioni sono necessarie per un preventivo?

Invia dettagli del disegno o del campione, modulo, numero di denti, angolo dell'albero, foro, sede della chiavetta, materiale, trattamento superficiale, quantità dell'ordine e porta di destinazione. Raydafon risponderà con un preventivo FOB Ningbo e tempi di consegna.

Offrite campioni prima degli ordini all'ingrosso?

SÌ. Raydafon può produrre campioni per la conferma dell'acquirente prima della produzione in serie. Il tempo di consegna del campione dipende dalla complessità del disegno e dalla selezione del materiale.

Pronto per procurarti ingranaggi elicoidali incrociati personalizzati?

Invia il tuo disegno o i dettagli del campione, modulo, numero di dente, angolo dell'albero, foro, sede per chiavetta, materiale, trattamento superficiale, quantità dell'ordine e porto di destinazione. Raydafon confermerà le specifiche, produrrà un campione se necessario, quindi fornirà un preventivo FOB Ningbo con tempi di consegna e dettagli di imballaggio.
