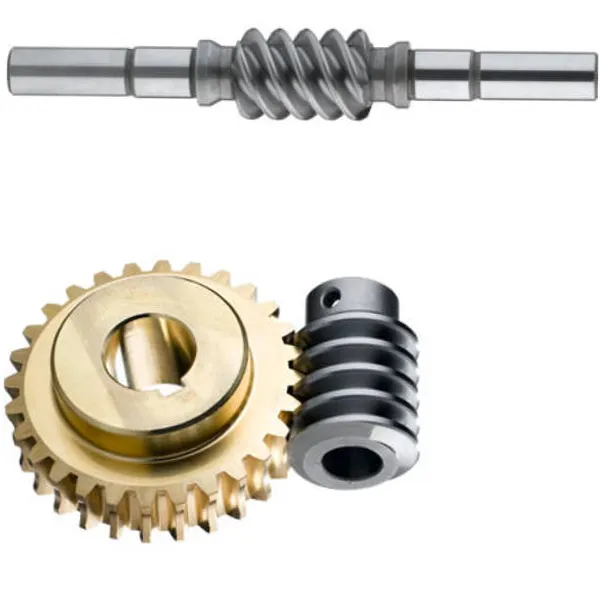

Attrezzatura verme duplex

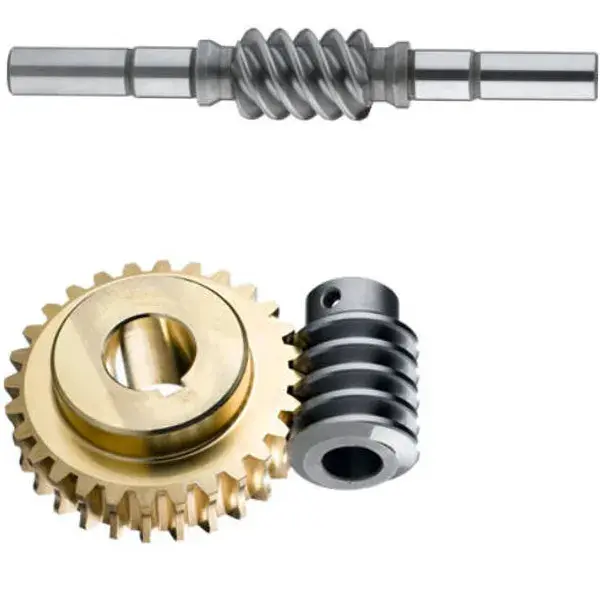

Specifiche del prodotto

Un ingranaggio duplex o dual lead worm presenta un verme con fianchi progettati con moduli leggermente diversi e quozienti di diametro, creando angoli di piombo distinti su ciascun profilo del dente. Ciò si traduce nell'aumentare gradualmente lo spessore del dente lungo la lunghezza del verme e gli spazi del filo di restringimento, consentendo un controllo preciso del contraccolpo.

Sulla ruota del worm, i diversi moduli producono coefficienti di modifica del addendum unici e diametri del cerchio di rotolamento su ciascun fianco, formando distinti profili anteriori e posteriori. Tuttavia, lo spessore dei denti e gli spazi vuoti rimangono coerenti attorno alla circonferenza della ruota.

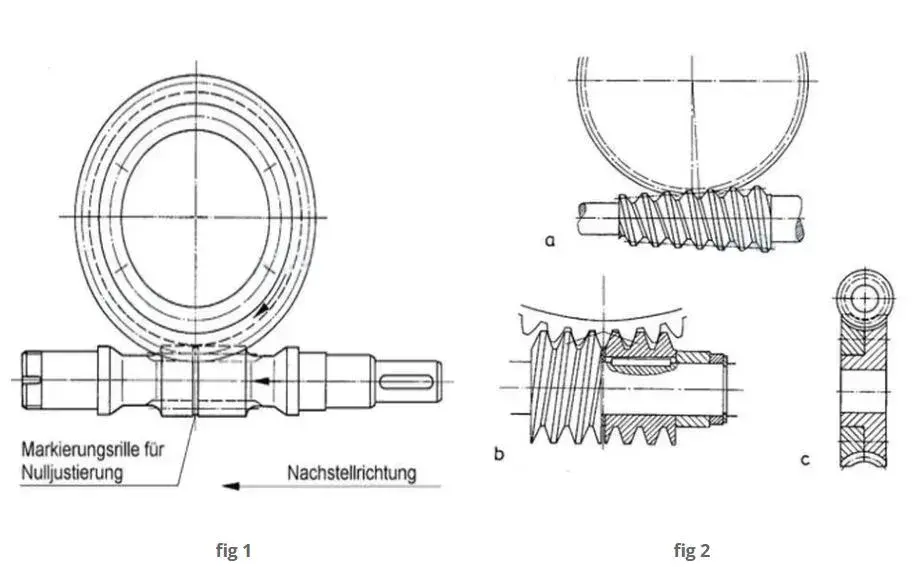

Il contraccolpo viene regolato spostando assialmente il verme per allineare lo spessore del dente appropriato con la ruota, raggiungendo il livello di backlash desiderato (vedi Fig. 1). Questo metodo consente una sintonizzazione facile e precisa del contraccolpo durante l'installazione e la regolazione continua per gli ingranaggi usurati senza influenzare il contatto o la meshing dei denti.

I metodi di regolazione del contraccolpo alternativo includono: modifica della distanza centrale usando un mozzo eccentrico per l'albero e la ruota del verme; spostando assialmente un verme affusolato (Fig. 2A); dividere il verme in due parti che possono essere ruotate o spostate l'una rispetto all'altra (sistema OTT, Fig. 2B); o dividere la ruota in due dischi regolabili (Fig. 2C).

Assemblaggio ATTENZIONE Nota

Il nostro ingranaggio duplex di Raydafon Duplex ha diversi moduli di denti sui lati sinistro e destro, quindi gli ingranaggi dei worm devono essere allineati con precisione durante l'installazione. Ecco alcuni passaggi chiave da ricordare:

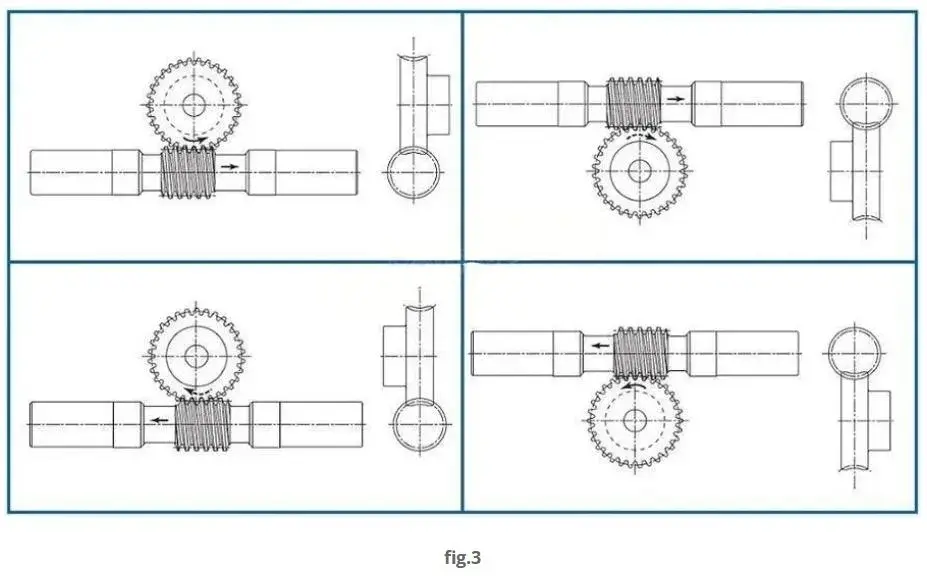

Prima dell'installazione, controllare il segno della direzione del montaggio. Ogni ingranaggio a doppio worm e attrezzatura a vite senza fine ha una freccia, che è l'installazione "bussola". Durante l'installazione, dalla parte anteriore, è necessario assicurarsi che le frecce del marcia worm e il punto del marcia worm nella stessa direzione (vedere la Figura 3). Se la direzione della freccia è invertita o disallineata, la distanza centrale dell'ingranaggio dei vermi sarà troppo grande e non si adatterà. Anche se è a malapena installato, il meshing di ingranaggi avrà problemi e non ci vorrà molto perché i denti vengano bussare o inceppati, il che ritarderà le cose!

Verificare la posizione di riferimento

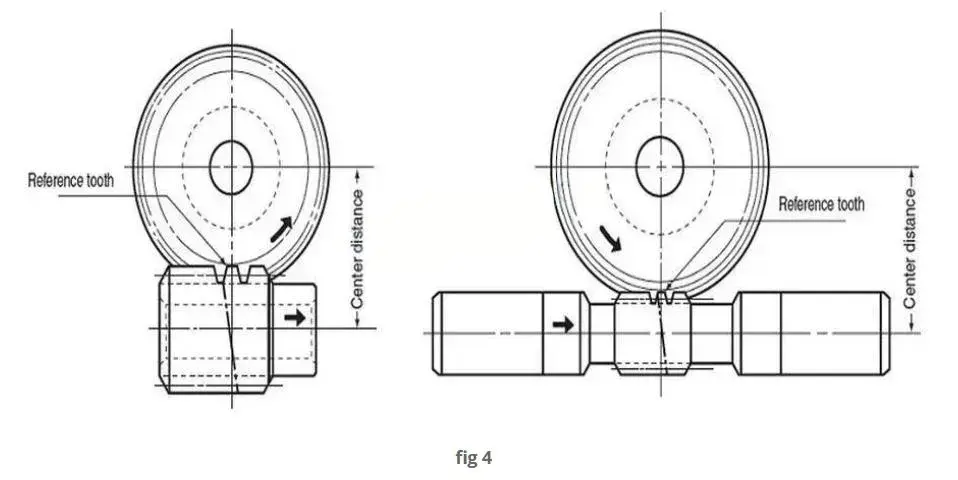

Una grigio a V (60 °, profondo 0,3 mm) sulla periferia della punta del dente duplex worm segna il dente di riferimento. Il set di ingranaggi raggiunge un contraccolpo quasi zero (± 0,045) quando questo dente di riferimento si allinea con il centro di rotazione della ruota del verme alla distanza centrale specificata "A" (vedi Fig. 4).

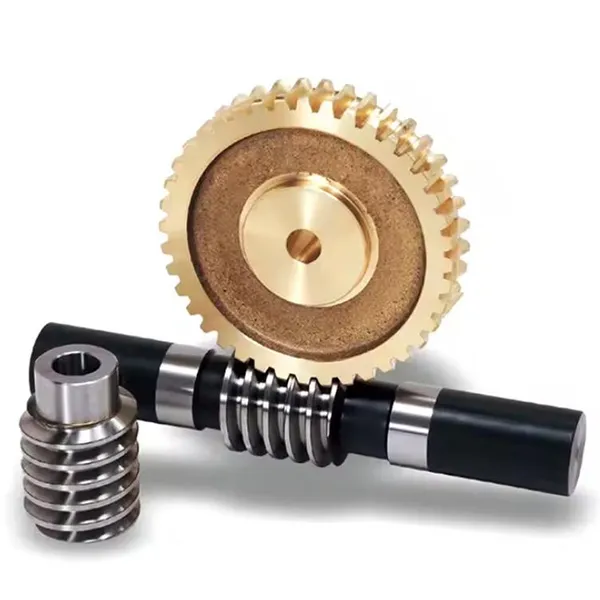

Caratteristiche del prodotto

Raydafon, un produttore di lunga data nel campo della trasmissione meccanica in Cina, è stato a lungo un fornitore di fiducia di molti produttori di macchinari fornendo ai clienti ingranaggi duplex di alta qualità a prezzi a prezzi accessibili con la squisita artigianato dei suoi padroni di fabbrica. I nostri prodotti sono progettati per condizioni di lavoro complesse e i tre vantaggi principali rendono il funzionamento dell'attrezzatura più senza preoccupazioni.

Design a doppio modulo, trasmissione più efficiente: gli ingranaggi duplex di Raydafon usano moduli diversi sulle superfici dei denti sinistro e destro, proprio come l'installazione di un "doppio motore" sull'attrezzatura. Gli ingranaggi a vite in lega di rame ad alta resistenza sono abbinati a vermi in acciaio in lega forgiati di precisione. Dopo otto macinature manuali, il morso è stretto e non scivola e l'efficienza della trasmissione è superiore del 20% a quella delle normali marce di vermi. Una fabbrica di macchinari tessili a Zhejiang ha riferito che dopo aver sostituito i nostri ingranaggi duplex, il consumo di energia dell'attrezzatura è stato ridotto molto.

Trasmissione a due stadi, coppia alta e rumore basso: la struttura di trasmissione in due stadi unica raddoppia la coppia degli ingranaggi duplex, mantenendo il rumore di corsa ancora più basso. Che si tratti della messa a punto di precisione di macchine utensili pesanti o del funzionamento continuo di grandi attrezzature di trasporto, può essere facilmente gestita. Una fabbrica di trasformazione alimentare in Guangdong ha affermato che l'attrezzatura utilizzata per fare molto rumore durante la corsa, ma dopo essere passata ai nostri prodotti, il seminario è molto più silenzioso.
