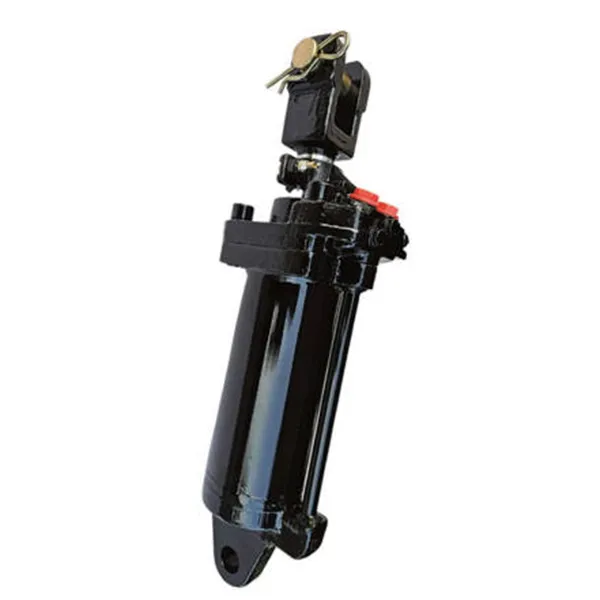

EP-TF1304.55.012 Cilindro di sollevamento idraulico

Specifiche ingegneristiche core

Componenti del prodotto

Scambiare il tuo vecchio cilindro con il cilindro di sollevamento idraulico EP-TF1304.55.012 è una mossa intelligente, ma per ottenere il massimo da questo robusto cilindro di sollevamento idraulico, ti consigliamo di abbinarlo alle parti giuste. Parliamo di ciò che funziona meglio.

Inizia con le valvole di controllo idrauliche: questi piccoli cavalli da lavoro devono tenere il passo con le richieste di flusso del cilindro. Se la valutazione GPM/LPM della tua valvola è troppo bassa, ostruirà il sistema, rallentando il movimento del cilindro di sollevamento idraulico industriale. Nessuno vuole una configurazione in ritardo, quindi abbinare la valvola alle esigenze del cilindro non è negoziabile.

Poi c'è la pompa idraulica. Se stai aggiornando a un cilindro di sollevamento idraulico più robusto come questo, la tua pompa attuale potrebbe non tagliarlo. Devi verificare se può spingere abbastanza fluido per mantenere il cilindro in movimento alla velocità di cui hai bisogno. Una pompa sottodimensionata trattiene anche il cilindro di sollevamento idraulico più duro, quindi non saltare questo controllo.

E non trascuriamo le basi: fluido idraulico e filtri in alto. Pensa a loro come alla linfa vitale del tuo cilindro di sollevamento idraulico. Il fluido pulito mantiene in forma le guarnizioni, fermando perdite e usura che possono fare le prestazioni del serbatoio. Sfogliare il fluido a buon mercato o i vecchi filtri è un modo rapido per abbreviare la vita di questo affidabile cilindro di sollevamento idraulico, quindi una pazzia un po 'qui, ne vale la pena.

Come calcolare la capacità di sollevamento di un cilindro idraulico

Capire quanto un cilindro idraulico può sollevare non è solo un po 'di esercizio di matematica, è la chiave per scegliere quello giusto per la tua attrezzatura. Sia che tu stia usando un cilindro di sollevamento idraulico per sollevamenti a forbice, muovendo materiali verso l'alto o sollevando auto, ottenere le dimensioni giuste mantiene le cose al sicuro, funzionano bene e dal costo più del necessario.

Inizia con la formula di base: non è necessario comparla eccessivamente. La forza di sollevamento si riduce ai tempi di pressione l'area efficace del cilindro. In metrica, questa è la forza (in newton) = pressione (pascal) × area (metri quadrati). Per Imperial, è forza (libbre) = pressione (psi) × area (pollici quadrati). Per ottenere l'area, basta utilizzare π tempi (metà del diametro del foro) al quadrato. Supponiamo che tu abbia un cilindro di sollevamento idraulico pesante con un foro da 100 mm (che è di circa 3,94 pollici) in corsa a 200 bar (circa 2.900 psi). L'area sarebbe 3,14 volte (0,05 metri quadrati), che è 0,00785 metri quadrati. Moltiplicalo per i pascals 200 × 10⁵ e stai guardando circa 15.700 newton di forza, in meno di gestire carichi difficili.

Quindi, non dimenticare la lunghezza della corsa. Quanto è necessario sollevare dipende da questo. Che si tratti di un cilindro di sollevamento idraulico compatto per i livelli di dock o uno a lungo termine per gli sollevamenti telescopici, assicurarsi che la corsa corrisponda al movimento verticale di cui hai bisogno. Troppo corto e non puoi raggiungere; Troppo a lungo e stai sprecando spazio.

Poi ci sono cose del mondo reale che si tagliano in quella forza teorica: poppa, l'angolo in cui il cilindro è montato, quanto velocemente si sta muovendo. Ecco perché aggiungi un fattore di sicurezza, di solito da 1,2 a 1,5. Per i cilindri di sollevamento idraulici verticali in punti critici come ascensori o piattaforme aeree, quel margine extra non è facoltativo: è un must per mantenere le cose al sicuro.

Infine, controlla come è montato il cilindro. Il modo in cui è allegato influisce su quanto bene i trasferimenti forzano. Se stai utilizzando un cilindro di sollevamento idraulico OEM in una configurazione personalizzata, assicurarsi che i punti di montaggio possano gestire il pieno carico senza piegarsi o usurarsi. Sia che tu abbia bisogno di un cilindro di sollevamento idraulico a azione singola per il sollevamento di tavoli o uno a doppio azione per lavori verticali, il nostro team di Raydafon può aiutare a inchiodare le giuste dimensioni e la configurazione. Dicci solo il carico, la corsa e la pressione e ti guideremo verso il cilindro di sollevamento idraulico giusto per il lavoro.

FAQ

D1: Come faccio a sapere se il mio attuale cilindro è sottodimensionato per il lavoro?

A: I segni comuni includono l'incapacità di sollevare il carico nominale della macchina, un funzionamento molto lento anche quando il motore è ad alto numero di giri o la valvola di scarico della pressione del sistema che si attiva frequentemente durante l'uso normale.

D2: Quali sono i segni di una perdita di sigillo del pistone interno?

A: Il segno più ovvio è "Drift Cilindri", in cui un carico rialzato si abbassa lentamente senza alcuna input di controllo. È inoltre notato una perdita di potenza e tempi di ciclo più lenti del normale.

Q3: Posso semplicemente sostituire il mio cilindro con uno più grande per ottenere più potenza?

A: Mentre un cilindro a foro più grande fornisce più forza, è necessario assicurarsi che il resto del sistema (pompa, valvole, tubi) possa fornire un flusso adeguato. È inoltre necessario verificare che le dimensioni fisiche del nuovo cilindro e i punti di montaggio si adattino alla macchina. Consulta uno specialista se non sei sicuro.

Q4: il mio cilindro idraulico sta perdendo dall'estremità in cui esce l'asta. Cosa significa questo?

A: Ciò indica un fallimento del sigillo dell'asta, probabilmente causato da un'asta di punteggio o danneggiata, contaminazione o semplice usura. Il tergicristallo pesante dell'EP-TF1304.55.012 e l'asta cromata dura sono progettate per ridurre al minimo questo problema comune.
