Ingranaggi cilindrici in nylon

Raydafon produce ingranaggi cilindrici in nylon personalizzati in PA66, POM, UHMWPE, ABS, PTFE, PPS e PEEK nel proprio stabilimento a Ningbo, Cina. I moduli vanno da M1 a M12 e oltre, gradi di precisione da DIN6 a DIN9, prodotti secondo ISO, DIN, ANSI, JIS, BS o secondo disegno personalizzato. Il PA66 rinforzato con fibre offre una durata all'usura maggiore di circa il 60% rispetto al nylon standard e gli ingranaggi sono autolubrificanti: nessun punto di lubrificazione, funzionamento più silenzioso e una frazione del peso del metallo. I prototipi possono essere lavorati prima che vengano commissionate le attrezzature, per poi passare allo stampaggio per ottenere volume. Il tempo di consegna del campione è di 20 giorni lavorativi, per la maggior parte 25 giorni, pagamento tramite T/T o L/C, prezzi del campione da 2 USD a 100 USD a seconda delle dimensioni e del materiale. Gli usi tipici includono macchine di controllo automatico, movimentazione di semiconduttori, apparecchiature mediche, inseguitori solari, macchine utensili e sistemi di parcheggio. Invia il tuo disegno o campione per un preventivo entro 24 ore.

Ingranaggi cilindrici in nylon: modellati e lavorati su misura, da M1 a M12

Raydafon produce ingranaggi cilindrici in nylon in PA, POM, UHMWPE, ABS, PTFE, PPS e PEEK per azionamenti che necessitano di funzionamento silenzioso e assenza di lubrificazione. Moduli da M1 a M12 (e oltre), precisione DIN6–DIN9, standard ISO, DIN, ANSI, JIS e BS, realizzati su disegno o decodificati dal vostro campione.

Gamma di moduli
M1 – M12+
Materiali
PA/POM/PEEK…
Grado di precisione
DIN6 – DIN9
Tempi di consegna del campione
20 giorni lavorativi
Tempi di consegna all'ingrosso
25 giorni
Termini di pagamento
T/T, L/C

Ingranaggi cilindrici in nylon personalizzati: produttore e fornitore in Cina

Raydafon produce ingranaggi cilindrici in nylon su ordinazione nella propria officina a Ningbo, in Cina, per gli OEM che necessitano di un numero di denti, un foro, un mozzo o un materiale specifici piuttosto che una parte del catalogo. Invia un disegno quotato o un campione di ingranaggio e noi taglieremo o modelleremo per adattarlo, nel grado di polimero adatto al tuo carico, velocità e ambiente. Poiché gestiamo sia lo stampaggio che la lavorazione meccanica, lo stesso progetto può iniziare con un prototipo lavorato a macchina e passare a una parte di produzione stampata una volta fissata la geometria, eliminando così il rischio di lavorazione con utensili dai primi campioni.

Gli acquirenti tipici sono i costruttori di macchine automatiche di assemblaggio e controllo, apparecchiature per la movimentazione di semiconduttori, dispositivi medici, macchine utensili, sistemi di parcheggio e attrezzature di trasporto, dove un ingranaggio autolubrificante elimina un punto di lubrificazione dal programma di manutenzione. Se hai bisogno di una famiglia di ingranaggi in plastica piuttosto che di un solo ingranaggio cilindrico, guarda l'articolo completoingranaggio in plasticaallineare; se il compito va oltre il polimero, il metalloingranaggio cilindricola linea della stessa fabbrica lo copre.

Specifiche e opzioni disponibili

M1 – M12+Gamma di modelli (M4, M5, M8 e superiori su richiesta)
DIN6 – DIN9Gradi di precisione
+60%Resistenza all'usura con PA66 rinforzato con fibre rispetto al nylon standard

Scheda tecnica completa. Scorri lateralmente la tabella su un dispositivo mobile per leggere ogni riga.

Articolo Specifica
Numero del modello M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, ecc.
Materiale PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Disponibili PA66 rinforzato con fibra e altri gradi caricati con vetro.
Standard ISO, DIN, ANSI, JIS, BS e non standard / a disegno
Grado di precisione DIN6, DIN7, DIN8, DIN9
Processo di produzione Stampato ad iniezione per il volume; Lavorato a CNC da materiale polimerico per prototipi, piccoli lotti e dimensioni in cui l'attrezzatura non è giustificata
Tolleranza Confermato per funzionalità e per processo in fase di preventivo; la tolleranza ottenibile dipende dal modulo, dallo spessore della parete, dal materiale e dal fatto che la parte sia stampata o lavorata a macchina
Finitura superficiale Semistampati, burattati, lucidati a vapore o sabbiati; i pezzi lavorati possono essere finiti a disegno
Operazioni aggiuntive Foro, sede per chiavetta, mozzo, foro per vite di fissaggio, inserto metallico, brocciatura del mozzo, assemblaggio con albero
Imballaggio Busta di plastica + cartone o cassa di legno per quantità maggiori e parti pesanti
Termini di pagamento T/T, L/C
Tempi di produzione 20 giorni lavorativi per i campioni, 25 giorni per ordini all'ingrosso
Campioni Fascia di prezzo del campione USD 2–100 a seconda delle dimensioni e del materiale; campione di trasporto espresso pagato dal cliente
Applicazione Macchine a controllo automatico, industria dei semiconduttori, macchinari industriali generali, apparecchiature mediche, apparecchiature per l'energia solare, macchine utensili, sistemi di parcheggio, attrezzature per il trasporto ferroviario e aereo ad alta velocità e simili

Notare che:tempra, fresatura, rettifica, anodizzazione e zincatura sono processi relativi agli ingranaggi in metallo e non si applicano agli ingranaggi in polimero. Se un disegno specifica tali trattamenti, lo contrassegneremo e proporremo il polimero equivalente (grado caricato con vetro, finitura stampata o parte in plastica lavorata) prima di quotare.

Scegliere il polimero giusto per la tua attrezzatura

PIÙ COMUNE

PA/Nylon 66

Resistente, resistente agli urti e naturalmente autolubrificante. Il PA66 rinforzato con fibre offre una durata all'usura maggiore di circa il 60% rispetto al nylon standard, rendendolo lo standard per le trasmissioni di catene di montaggio e elettrodomestici. Assorbe l'umidità, quindi consentire leggeri movimenti dimensionali in servizio umido.

POM

Più rigido e dimensionalmente più stabile del nylon in condizioni di umidità, con basso attrito ed eccellente lavorabilità. La scelta migliore quando l'interasse e il gioco devono rimanere prevedibili e dove l'ingranaggio è lavorato anziché stampato.

PEEK/PPS

Tecnopolimeri ad alta resistenza e temperatura elevata per servizi a temperature elevate o chimicamente aggressivi: strumenti per semiconduttori, cicli di sterilizzazione e unità esposte a solventi o acqua calda. Costo del materiale più elevato, quindi specificare solo dove il servizio lo richiede.

UHMWPE/PTFE/ABS

UHMWPE e PTFE per attrito molto basso e contatto strisciante; ABS dove il costo e l'aspetto contano più della capacità di carico. Raccomanderemo il grado dopo aver esaminato il carico, la velocità e l'ambiente.

Dettagli del prodotto

Fotografie della nostra produzione di ingranaggi cilindrici in nylon: ingranaggi finiti, forma dei denti e dettagli del foro.

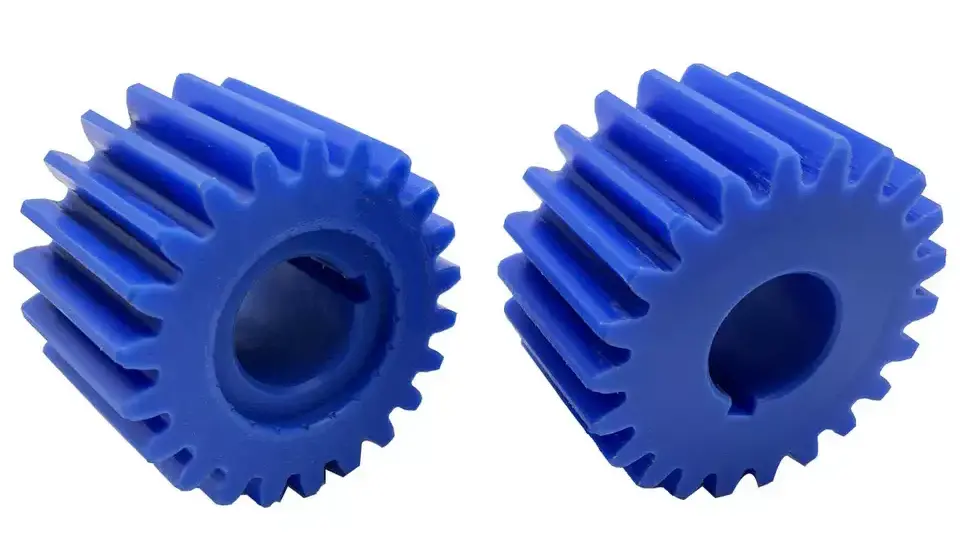

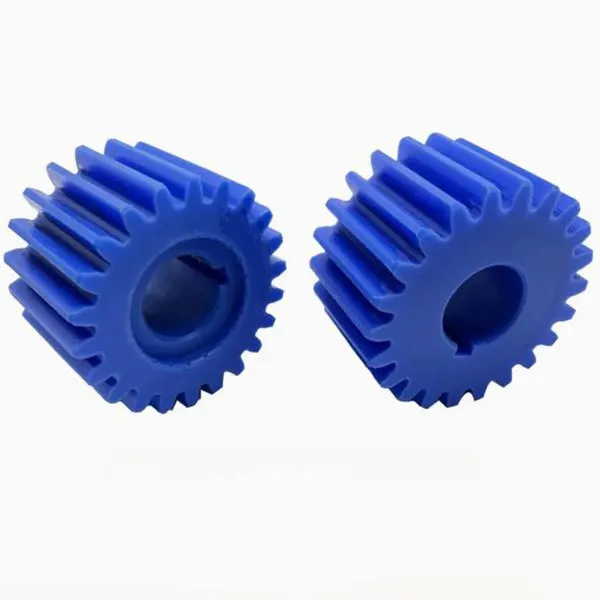

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Ingranaggi cilindrici in nylon: forma del dente, mozzo e dettaglio del foro.

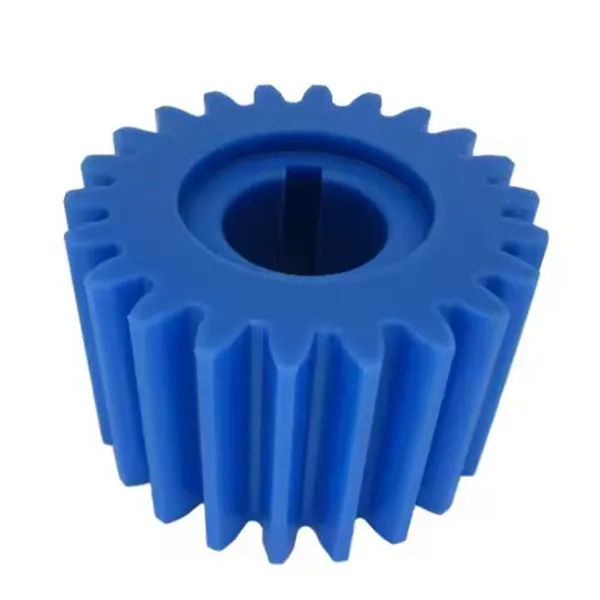

Custom nylon spur gear with precision bore produced to customer drawing
Ingranaggio cilindrico personalizzato in nylon lavorato e rifinito a disegno.

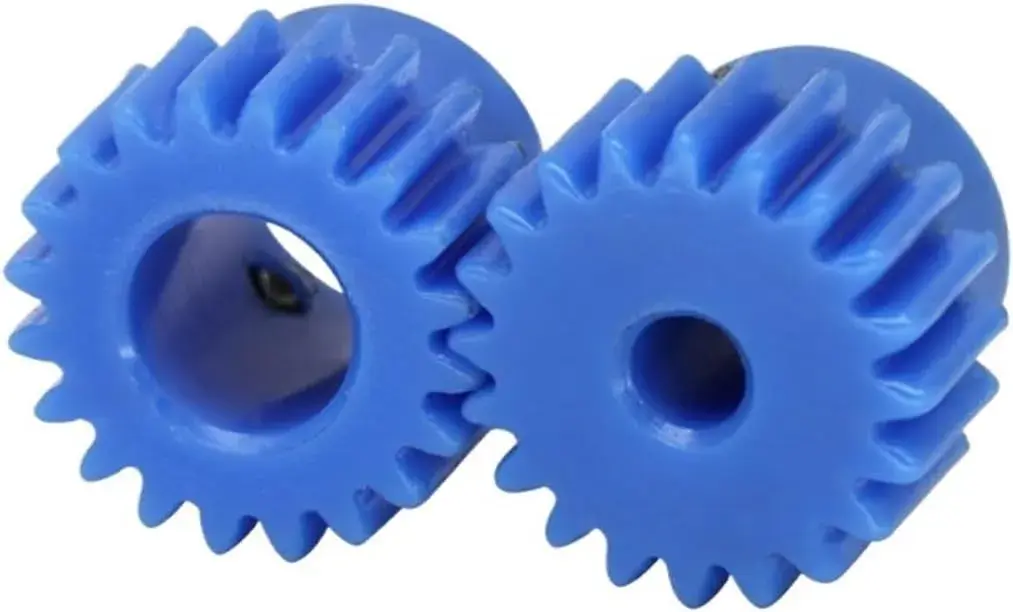

Nylon spur gear set assembled and inspected before packing
Set di ingranaggi ispezionati e assemblati prima dell'imballaggio.

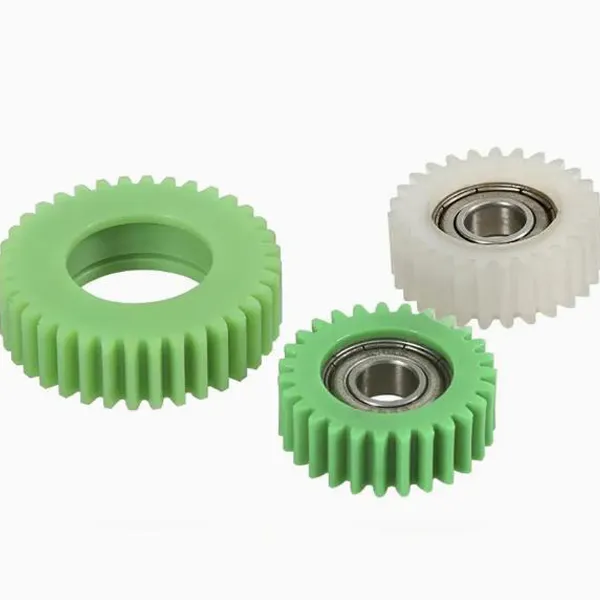

Nylon spur gears in different modules and materials ready for shipment
Diversi moduli e gradi di polimeri prodotti per lo stesso cliente.
Nylon spur gear dimensional inspection before dispatch
Controllo dimensionale prima della spedizione.

Vantaggi principali

  • Autolubrificante, senza punto di lubrificazioneSenza una pellicola lubrificante da mantenere, l'ingranaggio rimuove una camera dell'olio, guarnizioni e un'attività di manutenzione ricorrente dal tuo progetto. Stampanti, distributori e apparecchiature per ufficio funzionano per mesi di utilizzo quotidiano senza la resistenza o il rumore che sviluppa una coppia di ingranaggi metallici asciutti.
  • Silenzioso per materiale e per geometriaIl polimero smorza le vibrazioni invece di suonare come l'acciaio, e i gradi rinforzati con fibra mantengono la forma dei denti sufficientemente bene da mantenere la rete silenziosa in tutto il lotto. Le officine e le apparecchiature per ufficio vedono un netto calo del rumore dopo il passaggio dagli ingranaggi in metallo.
  • Indossa la vita oltre la plastica ordinariaIl PA66 rinforzato con fibre offre una durata all'usura maggiore di circa il 60% rispetto al nylon standard, quindi un ingranaggio che in precedenza necessitava di sostituzione può sopportare un servizio prolungato ad alta frequenza su una catena di montaggio con una perdita trascurabile della superficie dei denti.
  • Resistenza alla corrosione e agli agenti chimiciIl nylon non arrugginisce e tollera ambienti umidi, leggermente acidi e leggermente alcalini, oltre a molti detergenti. Ciò lo rende adatto per aree soggette a lavaggio e attrezzature esterne in cui un ingranaggio in metallo placcato potrebbe eventualmente rompersi.
  • Una frazione del peso del metalloLa massa ridotta riduce l'inerzia delle parti azionate, il che è importante per dispositivi portatili, droni, attuatori leggeri e qualsiasi meccanismo in cui ogni grammo influisce sulla durata o sulla maneggevolezza della batteria.
  • Dal prototipo alla produzione sotto lo stesso tettoI prototipi lavorati ti consentono di convalidare la geometria prima di impegnarti nella lavorazione degli utensili, quindi la stessa officina sposta la parte nello stampaggio per il volume. Mantieni un fornitore, un riferimento di tolleranza e uno standard di ispezione per tutto il processo.
  • Materiali e standard flessibiliSette famiglie di polimeri e cinque standard per ingranaggi (ISO, DIN, ANSI, JIS, BS) fanno sì che lo stesso disegno possa essere prodotto nella qualità effettivamente necessaria per la vostra applicazione, anziché in quella che un fornitore ha in stock.
  • Prezzi diretti dalla fabbrica in base al volumeStampaggio, lavorazione, ispezione e imballaggio sono tutti eseguiti internamente, quindi non vi è alcun margine commerciale tra voi e la produzione e il costo unitario diminuisce in modo prevedibile all'aumentare della quantità.

Ingranaggi cilindrici in nylon vs metallo: quando la plastica è la scelta giusta

Un ingranaggio cilindrico in nylon non è un sostituto più debole di uno in acciaio: è una decisione progettuale diversa. La plastica vince laddove il carico è moderato, la velocità è sufficientemente elevata da far sì che il rumore sia importante e la manutenzione della lubrificazione è costosa o impossibile. Perde quando la coppia è elevata, la temperatura viene mantenuta al di sopra del limite del polimero o il lavoro comporta shock continui che deformerebbero i denti.

Scegli il nylonFunzionamento silenzioso, nessuna lubrificazione, leggerezza, resistenza alla corrosione, carico moderato
Scegli il metalloCoppia elevata, temperatura elevata, urti pesanti, tolleranza stretta su moduli di grandi dimensioni
Scegli entrambiIngranaggio in plastica che ingrana con un pignone in acciaio: il comune accoppiamento silenzioso e a bassa usura

In pratica, la soluzione più duratura è spesso un ingranaggio in nylon che scorre contro un pignone in acciaio o ottone: il polimero si usura preferibilmente rispetto al metallo, la rete rimane silenziosa e la parte metallica sopporta la sollecitazione maggiore. Comunicaci il materiale dell'ingranaggio di accoppiamento e ti consiglieremo il gioco e la distanza centrale, poiché la plastica e il metallo si espandono a velocità diverse.

Applicazioni

  • Macchine a controllo automaticoAzionamenti di assemblaggio e indicizzazione
  • Industria dei semiconduttoriMeccanismi di movimentazione e posizionamento
  • Macchinari industriali generaliConvogliatori e stadi di riduzione della luce
  • Attrezzature medicheAzionamenti puliti e senza lubrificazione
  • Apparecchiature per l'energia solareInseguitore e ingranaggi dell'attuatore
  • Macchine utensiliMeccanismi di avanzamento e regolazione
  • Sistemi di parcheggioAzionamenti per barriere e cancelli
  • Attrezzature ferroviarie e aeronautiche ad alta velocitàMeccanismi interni e ausiliari

Testimonianze dei clienti

DavidePowerTech Machinery, Australia – parti di trasmissione della catena di montaggio

La sostituzione delle parti della trasmissione sulla nostra catena di montaggio è stata un processo basato su tentativi ed errori; gli ingranaggi precedenti di altri fornitori erano rumorosi o si usuravano rapidamente. Abbiamo effettuato un ordine di prova per questi ingranaggi cilindrici in nylon e la differenza è stata immediata: l'officina è diventata notevolmente più silenziosa e dopo più di due mesi di funzionamento intensivo le superfici dei denti non mostrano quasi alcuna usura. Ciò che risalta oltre il prodotto è stato il processo: le nostre domande sui materiali hanno ricevuto risposta dettagliata, un rapporto di ispezione è arrivato con la spedizione e quando una forte pioggia ha minacciato la consegna, hanno contattato il corriere e hanno riorganizzato il tutto in modo che gli ingranaggi arrivassero intatti.

MicheleProgetto di aggiornamento delle attrezzature

Quando ho aggiornato la mia attrezzatura ho confrontato molti fornitori di attrezzature e ho scelto Raydafon. Gli ingranaggi finiti corrispondevano esattamente al disegno, con un profilo dei denti pulito e senza bave, e una volta installata la macchina funzionava costantemente con vibrazioni notevolmente inferiori. Avevo dubbi sulla resistenza del nylon, ma dopo più di un mese di uso intensivo non si è verificata alcuna deformazione. Anche le richieste tardive hanno ricevuto una risposta tempestiva, il che mi ha convinto a restare con loro.

LisaAttrezzatura da studio, piccoli meccanismi

Avevo bisogno di ingranaggi coordinati per piccole apparecchiature nel mio studio e ho confrontato a lungo le opzioni online. Ero un po' nervoso perché il prezzo era inferiore rispetto ad alcune marche, ma i pezzi sono arrivati ​​con superfici lisce, senza bave e con una forma dei denti regolare, e l'installazione è avvenuta senza problemi di adattamento. Durante l'uso, il rumore dell'apparecchiatura è diminuito notevolmente e ha funzionato ininterrottamente per più di dieci giorni senza usura o inceppamenti.

Domande frequenti sull'acquirente

  • Potete realizzare un ingranaggio cilindrico in nylon su mio disegno o da un campione?SÌ. Invia un disegno quotato o l'ingranaggio campione con il modulo, il numero di denti, il foro, la larghezza della faccia e la qualità del materiale. Confermiamo se la parte è adatta allo stampaggio o alla lavorazione, citiamo entrambi se rilevanti e possiamo produrre un prototipo lavorato prima che venga commissionata qualsiasi attrezzatura.
  • Quale materiale dovrei scegliere: PA, POM o PEEK?PA (nylon 66) è la scelta per uso generale e il PA66 rinforzato con fibre offre una durata all'usura maggiore di circa il 60% rispetto al nylon standard. Il POM è adatto alle applicazioni in cui la stabilità dimensionale e il controllo del gioco contano più della tolleranza agli urti. PEEK o PPS sono adatti per temperature elevate o per servizi chimicamente aggressivi. Raccontaci carico, velocità e ambiente e ne consiglieremo uno.
  • Che tolleranza puoi mantenere su un ingranaggio in plastica?Dipende dalla caratteristica, dal modulo, dallo spessore della parete, dal materiale e dal fatto che la parte sia stampata o lavorata a macchina: le parti lavorate hanno tolleranze più strette rispetto a quelle stampate. Indica l'interasse e il gioco di cui hai bisogno per l'assemblaggio e confermeremo ciò che è realizzabile prima di quotare.
  • L'ingranaggio necessita di lubrificazione?No in servizio normale; nylon e POM sono autolubrificanti. Per il funzionamento continuo ad alta velocità o con carichi pesanti, una piccola quantità di grasso compatibile può prolungare la durata e lo diremo in fase di preventivo se il vostro compito ne trae vantaggio.
  • Quali sono il campione, i tempi di consegna e i termini di pagamento?Il prezzo dei campioni varia da 2 USD a 100 USD a seconda delle dimensioni e del materiale, con trasporto espresso a carico del cliente. Il tempo di consegna del campione è di 20 giorni lavorativi e la produzione in serie è di 25 giorni. I termini di pagamento sono T/T o L/C e l'imballaggio è un sacchetto di plastica più cartone o una cassa di legno per quantità maggiori.
  • Potete fornire il pignone abbinato e l'ingranaggio in nylon?SÌ. Fornire entrambe le metà della rete da un'unica officina significa che il gioco, l'interasse e la forma dei denti vengono abbinati in fase di progettazione anziché regolati in loco. Invia il disegno della coppia, oppure il carico e il rapporto di cui hai bisogno, e citeremo entrambe le parti.

Prodotti correlati e ulteriori letture

Richiedi un preventivo per ingranaggi cilindrici in nylon

Invia il modulo, il conteggio dei denti, il foro, la larghezza della faccia, la qualità e la quantità del materiale oppure un disegno o un campione. Confermiamo la produzione stampata o lavorata a macchina, la capacità di tolleranza e il prezzo e rispondiamo entro 24 ore.

Invia richiesta ora

* I dati relativi a durata d'usura, tolleranza e tempi di consegna si riferiscono a condizioni di produzione standard e disegni confermati. La qualità del materiale, la tolleranza per le variazioni dimensionali legate all'umidità e il materiale degli ingranaggi di accoppiamento devono essere concordati prima dell'ordine.
