Albero cardanico per miscelatori di alimentazione verticale Peecon
  • Albero cardanico per miscelatori di alimentazione verticale PeeconAlbero cardanico per miscelatori di alimentazione verticale Peecon
  • Albero cardanico per miscelatori di alimentazione verticale PeeconAlbero cardanico per miscelatori di alimentazione verticale Peecon

Albero cardanico per miscelatori di alimentazione verticale Peecon

Alberi cardanici di ricambio per miscelatori ad alimentazione verticale PEECON 865, 1100, 1300 e 1500. Albero principale a velocità costante CAT6; opzioni spline lato trattore 1.375-6 (540 giri/min), 1.375-21 (1.000 giri/min) e 1.750-20 (1.000 giri/min); ingresso lato mixer tipicamente 1.750-6. Coppia della frizione con disinserimento automatico 2.500–3.500 N·m; gioghi dei bulloni a taglio con resistenza nominale di 2.920 N·m. La lunghezza dell'albero, le dimensioni del giogo, la combinazione di scanalature e la configurazione dello schermo possono essere personalizzate a disegno. MOQ e tempi di consegna sono confermati per ordine perché dipendono dal modello e dalla configurazione. Invia il modello della tua betoniera e la scanalatura della presa di forza del trattore: confermiamo la combinazione della trasmissione ed emettiamo un preventivo.

Trasmissione di ricambio all'ingrosso · Gamma di miscelatori verticali PECORINO

Albero cardanico all'ingrosso per miscelatori di mangime verticali PEECON: specifiche, quantità minima richiesta, personalizzazione e tempi di consegna per la sostituzione del miscelatore di mangime

Quando l'albero cardanico del miscelatore con alimentazione verticale si guasta, la pressa o il miscelatore si ferma e la decisione sulla sostituzione spetta a lui tre controlli: quale modello di PEECON, quale scanalatura lato trattore e quale coppia di frizione può sopportare il cambio della betoniera prendere. Questa pagina elenca questi tre elementi rispetto ai quattro modelli di mixer di questa gamma, insieme al CV principale codici dell'albero e della frizione, in modo da poter confermare le specifiche prima di chiedere un preventivo.

Prezzi e MOQPer citazione
Tempi di consegnaPer ordine
PersonalizzazioneBasato su disegni
DocumentiSu richiesta

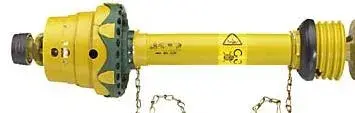

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Albero cardanico del miscelatore di alimentazione verticale PEECON: giunto omocinetico CAT6 e estremità frizione serie 2500.

Specifiche chiave

  • Albero principaleCAT6 velocità costante
  • Scanalatura del trattore1.375-6 · 1.375-21 · 1.750-20
  • Ingresso miscelatoreTipicamente 1.750-6
  • Coppia dell'albero3.800 N·m nominale / 4.200 N·m di picco
  • Coppia della frizione2.500 – 3.500 N·m
  • Giogo con bullone di taglio2.920 Nm
  • Modelli di miscelatori865 · 1100 · 1300 · 1500
  • Potenza del trattoreMinimo 95 – 200 CV
  • PersonalizzazioneLunghezza, giogo, spline, scudo

Matrice dei modelli: quale miscelatore PEECON ha bisogno di quale PTO

PECORINO865
  • Capacità865 CFT
  • Trivelle2
  • minimo energia95 CV
  • TrasmissioneCV CAT6
  • SplineCon trattore
PECORINO1100
  • Capacità1100 CFT
  • Trivelle2
  • minimo energia135 CV
  • TrasmissioneCV CAT6
  • SplineCon trattore
PECORINO1300
  • Capacità1300 CFT
  • Trivelle3
  • minimo energia180 CV
  • TrasmissioneCV CAT6
  • SplineCon trattore
PECORINO1500
  • Capacità1500 CFT
  • Trivelle3
  • minimo energia200 CV
  • TrasmissioneCV CAT6
  • SplineCon trattore

La maggior parte dei trattori in questa gamma di potenza utilizza un manicotto della presa di forza da 1.750-20 e la maggior parte dei miscelatori PEECON in questa gamma utilizza un ingresso da 1.750-6 albero. Entrambi i lati sono abbinati in modo indipendente: il lato del miscelatore è fissato dal miscelatore, il lato del trattore è fissato da il trattore. Conferma entrambi prima di ordinare.

Albero principale a velocità costante CAT6: codici del gruppo e del semialbero

Gruppo CV completo e riferimento semialbero per l'albero principale CAT6
Albero di uscita del trattore Numero di parte completo del gruppo CV Codice articolo albero CV 1/2 Codice articolo metà attrezzo (2500).
540 giri/min, 1.375" × 6 scanalature 392206 392206-METÀ 2500-IMPLEMENT-METÀ
1000 giri/min, 1.375" × 21 scanalature 392221 392221-METÀ 2500-IMPLEMENT-METÀ
1000 giri/min, 1.750" × 20 scanalature 392220 392220-METÀ 2500-IMPLEMENT-METÀ

Il gruppo CV completo viene spedito con il giunto pre-ingrassato. Se è necessario sostituire solo una metà, il semialbero il numero di parte è quello ordinato. La metà dell'attrezzo è condivisa tra tutte e tre le varianti lato trattore.

Selezione frizione e forcella: valori di coppia e numeri di parte

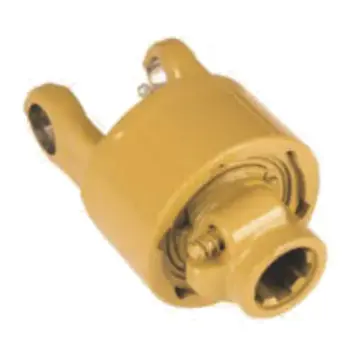

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft

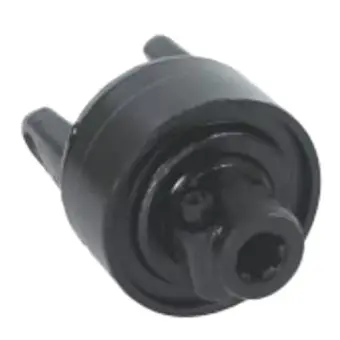

Frizione con disinserimento automatico serie 2500: corpi K64 e K64/24.
Frizioni con ritaglio automatico serie 2500
Numero di parte Modello Diametro Spline Coppia
134467 K64/24 1.750 20 3.500 Nm
LAF20250MDAL67 K64 1.750 20 2.500 Nm
135416 K64/24 1.375 6 2.700 Nm
135362 K64/24 1.750 6 2.700 Nm
135986 K64/24 1.750 20 2.700 Nm
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Forcelle con bulloni a taglio serie 2500: corpi KB61, KB61/2 e BTL.
Gioghi con bulloni di sicurezza serie 2500
Numero di parte Modello Diametro Spline Coppia
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 Nm
355272 KB61/2 1.375 6 2.920 Nm
4250104 KB61/2 1.375 6 2.920 Nm
BTL67205610A BTL 1.750 20 2.920 Nm
4250105 KB61/2 1.750 20 2.920 Nm
BTL67345610A KB61 1.750 6 2.920 Nm
338427 KB61/2 1.750 6 2.920 Nm
392340 KB61/2 1.9375RD Chiave 0,50 —

Le due famiglie di frizioni non sono intercambiabili in servizio. Le frizioni di esclusione automatica si reinseriscono dopo lo slittamento, quindi sono adatti ai mixer che incontrano occasionali sovraccarichi durante l'avvio. I gioghi dei bulloni a taglio sacrificano il bullone in caso di sovraccarico e devono essere riavvitati prima che il mixer funzioni nuovamente, quindi sono adatti ai mixer in cui un bullone rotto è più facile da sostituire di un pacco frizione surriscaldato. Il riferimento completo per la gamma più ampia si trova suAlbero cardanico per miscelatori di mangimipagina.

Dettaglio della specifica: albero, giunto e protezione

Albero e giunto

Albero principale
CAT6 velocità costante
Materiale dell'albero
Acciaio legato temprato, rettificato
Diametro dell'albero
φ62 mm
Angolo articolare
±45°
Cuscinetto
Rullo quadrisferico
Coppia nominale
3.800 Nm
Coppia di picco
4.200 Nm
Gamma di velocità
540 – 1000 giri/min

Sigillo e protezione

Materiale di tenuta
Gomma nitrilica idrogenata
Temp. di tenuta allineare
Da −45 °C a 130 °C
Copertura antipolvere
A tre labbri con scanalatura truciolo a spirale
Scudo
Copertura completa, connessione rapida
Potenza del trattore
80 – 220 CV
Compatibilità con il mixer
PECORINO, KUHN (20 m³ e oltre)
Personalizzazione
Lunghezza, giogo, spline, scudo
Documentazione
Fornito su richiesta

Le specifiche sopra riportate riflettono l'attuale livello di produzione. Per lunghezze dell'albero o dimensioni del giogo non standard, il il disegno governa. La gamma più ampia per altri marchi di miscelatori di mangime, inclusoMiscelatori di mangime supremi, è elencati nella pagina della categoria e la corrispondenzascatola del cambio del miscelatore di alimentazioneè su una pagina separata.

Come viene Confermato l'Ordine

Invia modello e spline

Fornire il modello del mixer PEECON (865/1100/1300/1500) e le dimensioni del manicotto della presa di forza del trattore.

Conferma la trasmissione

Restituiamo la combinazione corrispondente del gruppo CV, della famiglia della frizione e del numero di parte.

Disegno e citazione

Per lunghezze o carré personalizzate viene rilasciato un disegno prima della produzione. Il preventivo elenca MOQ e tempi di consegna per la configurazione confermata.

Produzione e spedizione

Gli alberi standard si muovono secondo il programma confermato; gli alberi personalizzati si spostano dopo l'approvazione del disegno.

MOQ e tempi di consegna sono quotati per ordine perché dipendono dal modello, dalla combinazione di spline e dall'eventuale l'albero è standard o realizzato a disegno. Niente in questa pagina si impegna a rispettare una cifra fissa che non varrebbe per a configurazione diversa. ILGamma di alberi cardanicipagina elenca le altre categorie agricole.

Domande frequenti

Quali modelli di mixer PEECON copre questo albero cardanico?

I modelli 865, 1100, 1300 e 1500. La potenza minima del trattore per ciascuno è rispettivamente di 95 CV, 135 CV, 180 CV e 200 CV, come elencato nella matrice dei modelli sopra. Tutti e quattro azionano un albero principale a velocità costante CAT6.

Quale spline viene utilizzata sul lato trattore e sul lato betoniera?

La maggior parte dei trattori di questa gamma utilizza una scanalatura da 1.750-20 e la maggior parte dei miscelatori utilizza un albero di ingresso da 1.750-6. Sono disponibili anche le opzioni lato trattore 1.375-6 (540 giri/min) e 1.375-21 (1.000 giri/min). Il lato trattore e il lato betoniera sono abbinati in modo indipendente: confermali entrambi prima di ordinare.

Qual è il valore di coppia dell'albero e della frizione?

L'albero principale CAT6 ha una potenza nominale di 3.800 N·m continui e 4.200 N·m di picco istantaneo. Le frizioni con disinserimento automatico della serie 2500 vanno da 2.500 N·m a 3.500 N·m. I gioghi dei bulloni a taglio hanno una resistenza nominale di 2.920 N·m.

Potete fornire una lunghezza dell'albero o un giogo non standard?

SÌ. La lunghezza dell'albero, le dimensioni del giogo, la combinazione di scanalature e la configurazione dello schermo possono essere personalizzate a disegno. Inviate le dimensioni dell'albero esistente, oppure uno schizzo con segnati i centri dei giunti, e vi confermeremo la fattibilità.

Quali sono il MOQ e i tempi di consegna?

MOQ e tempi di consegna sono confermati per ordine. Dipendono dal modello, dalla combinazione delle scanalature e se l'albero è standard o realizzato a disegno. Invia il modello del tuo mixer e la spline della PTO del trattore e pubblicheremo un preventivo elencando il MOQ e i tempi di consegna per quella configurazione.

Richiedi un preventivo per il tuo mixer PECORINO

Invia il modello della tua betoniera PEECON (865 / 1100 / 1300 / 1500) e la dimensione della presa di forza del trattore (1.375-6, 1.375-21 o 1.750-20). Confermiamo la combinazione della trasmissione e il numero di parte ed emettiamo un preventivo con MOQ e tempi di consegna per quella configurazione. Le lunghezze e i gioghi personalizzati vengono quotati rispetto al disegno.
