Riduttori a vite senza fine serie WPDA

Riduttori a vite senza fine serie WPDA: 13 dimensioni di telaio (40–250), rapporti da 5:1 a 100:1, coppia in uscita 15–2.500 N·m, potenza in ingresso 0,12–15 kW, alloggiamento in ghisa IP65 con lubrificazione forzata. La ruota elicoidale viene raffreddata e rettificata a 58–62 HRC; una guarnizione a doppio labbro mantiene la polvere di farina, il limo di campo e l'acqua di lavaggio fuori dalla cavità dell'ingranaggio. Sono disponibili il montaggio con piedino, flangia e albero cavo e l'albero di uscita può essere lavorato per adattarsi al motore esistente. Invia la potenza in ingresso, il rapporto richiesto e la flangia del motore: ti restituiremo un telaio abbinato, un disegno dimensionale e un preventivo direttamente dalla fabbrica entro 24 ore.
4050607080100120135147155175200250

Riduttori a vite senza fine serie WPDA - Rapporti da 5:1 a 100:1, 15–2.500 N·m, alloggiamento in ghisa IP65

Se stai acquistando un riduttore a vite senza fine per un miscelatore, un trasportatore, una linea di imballaggio o un attrezzo agricolo, i tre numeri che decidere se si adatta al rapporto, alla coppia di uscita e alla flangia del motore. La serie WPDA copre tutti e tre i tredici taglie da 40 a 250, con potenza in ingresso da 0,12 kW a 15 kW e custodia in ghisa che mantiene IP65 sotto lavaggio e polvere. Le tabelle sottostanti ti permettono di abbinare il telaio alle tue esigenze senza aprire un catalogo.

Istantanea delle specifiche

  • Dimensioni del telaio40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Potenza in ingresso0,12 kW – 15 kW
  • Rapporto di riduzione5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Coppia in uscita15 N·m – 2.500 N·m
  • AlloggiamentoGhisa ad alta resistenza, resistente agli urti e alla deformazione
  • Ruota elicoidaleTemprato e molato, superficie del dente HRC 58–62
  • ProtezioneIP65: tenuta a doppio labbro più paraolio scheletrato antipolvere
  • MontaggioPiede, flangia o albero cavo; albero di uscita lavorato sul motore
  • LubrificazioneCircuito di lubrificazione forzata, coppa inferiore a 60 °C in servizio 24 ore su 24, 7 giorni su 7

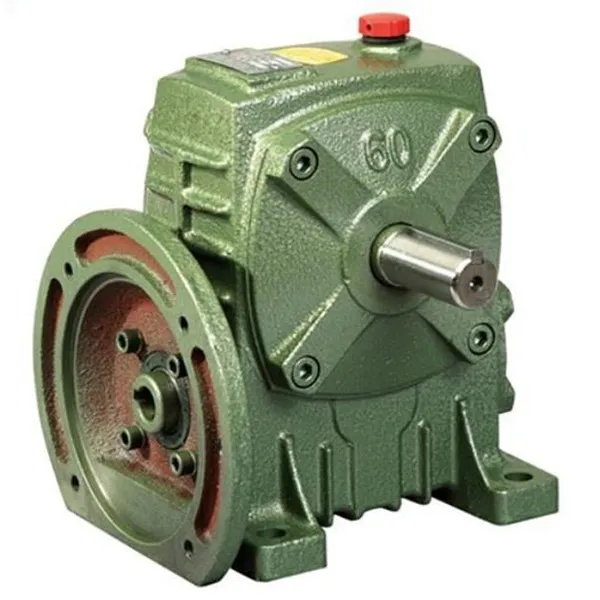

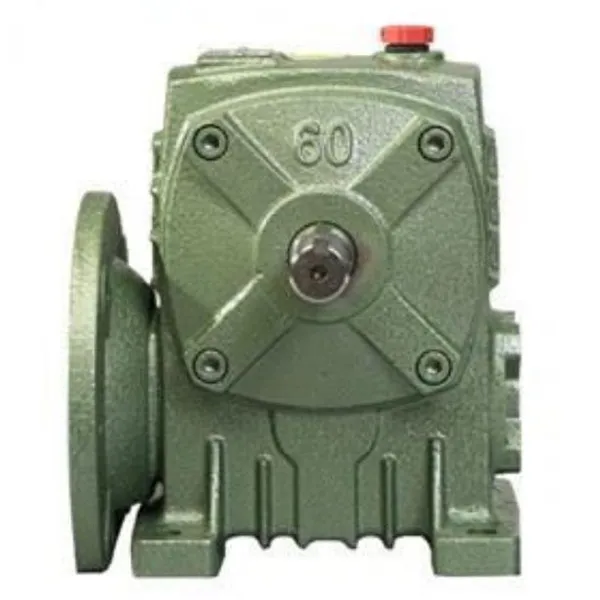

WPDA Series Worm Gearboxes — cast iron housing worm reducer
Riduttore a vite senza fine WPDA: alloggiamento in ghisa, ingresso montato su flangia, albero di uscita cavo o pieno.

Dove si adatta il WPDA

Lavorazione e miscelazione degli alimenti

L'autobloccaggio trattiene la paletta quando il motore si ferma

Il rapporto 40:1 del WPDA-70 consente a una pala di miscelazione di grande capacità di avviarsi sotto carico senza bloccarsi. Quando la lenza si ferma, la geometria della vite senza fine autobloccante impedisce alla pagaia di cadere sotto il proprio peso. Il la guarnizione a doppio labbro mantiene la polvere di farina lontana dall'olio, quindi l'intervallo di manutenzione si sposta a circa sei mesi.

Acque reflue e cernita

Corpo in ghisa e guarnizione a doppio labbro contro l'umidità

In un impianto di depurazione o di smistamento dei rifiuti, la perdita di olio da una guarnizione a labbro usurata è ciò che uccide i cuscinetti. Il WPDA-100 utilizza un alloggiamento in ghisa antiruggine e una guarnizione a doppio labbro; il rumore di funzionamento misurato diminuisce da intorno Da 80 dB a 62 dB, importante nei turni notturni nelle zone residenziali.

Macchine agricole

Il rapporto 60:1 triplica la coppia del tamburo su una mietitrice

Su una mietitrebbia, un WPDA-80 60:1 aumenta la coppia del motore di circa tre volte e migliora la trebbiatura efficienza di circa il 25%. L'albero cavo si monta direttamente sull'albero motore esistente, quindi sul telaio non necessita di rilavorazione. Il grado di protezione IP65 impedisce al limo e alla pioggia di penetrare nella cavità dell'ingranaggio.

Logistica e Sollevamento

La disposizione ad angolo retto consente di risparmiare il 30% dello spazio di installazione

Sulle linee di smistamento automatizzate e sulle piattaforme di sollevamento, la disposizione della vite senza fine ad angolo retto consente al motore di sedersi accanto l'albero condotto invece che dietro di esso. Un WPDA-60 25:1 offre un posizionamento sufficientemente preciso per lo smistamento dei pacchi senza servo. Gli alberi di uscita possono essere lavorati per adattarsi ai motori importati, evitando una trasmissione completa scambiare. Vedi ilRiduttore a vite senza fine serie WPintervallo per compiti con rapporto inferiore.

Tabella di selezione: potenza, rapporto e peso

Riferimento rapido per le dimensioni del telaio: potenza in ingresso nominale e peso
Misurare Potenza in ingresso (kW) Intervallo di rapporti Peso (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

La coppia in uscita varia da 15 N·m per la dimensione 40 a 2.500 N·m per la dimensione 250. Se il vostro lavoro richiede un rapporto al di fuori dei nove passaggi standard, chiedi la coppia più vicina e confermeremo la velocità e la coppia di uscita effettive.

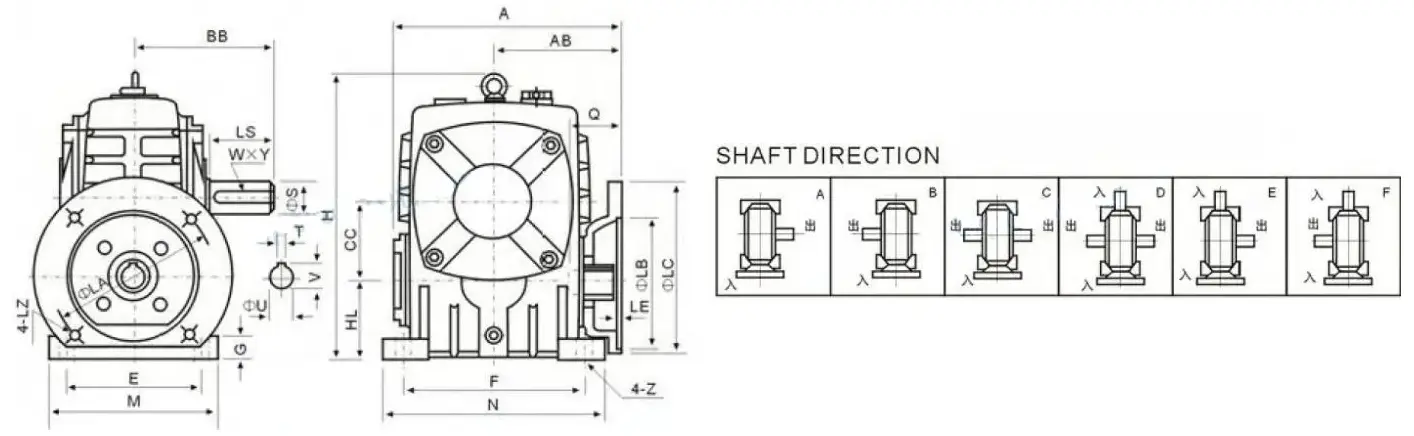

Dimensioni di installazione: taglie da 40 a 250

Dimensioni di montaggio (mm) — A, AB, BB, H, HL, flangia LA/LB/LC, foro di ingresso Q/U, albero di uscita LS/S
Misurare A AB BB H HL M N E F G Z LA LIBBRE LC LE LZ Q U T×V LS S L×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Tutte le dimensioni in millimetri. Sul dispositivo mobile, scorrere la tabella orizzontalmente per raggiungere le colonne della flangia e dell'albero. Invia il telaio del motore e la dimensione dell'albero di uscita richiesta e confermeremo la riga corrispondente prima di ordinare.

Perché gli acquirenti specificano questa serie

01

Ruota elicoidale temprata e rettificata, HRC 58–62

La ruota elicoidale viene sottoposta a tempra e rettifica, con una durezza della superficie del dente compresa nella fascia HRC 58–62. In un'applicazione di trasporto minerario, due anni di funzionamento continuo hanno prodotto meno di 0,1 mm di usura degli ingranaggi — circa tre volte la durata di servizio di un riduttore standard per lo stesso impiego. ILproduzione di ingranaggi di precisionela pagina mostra il fasi di rettifica e ispezione dietro quella figura.

02

La lubrificazione forzata mantiene la coppa sotto i 60 °C in servizio 24 ore su 24, 7 giorni su 7

Un circuito interno di lubrificazione forzata alimenta la rete e i cuscinetti anziché fare affidamento solo sugli sbattimenti. A funzionamento continuo 24 ore su 24, la temperatura della coppa dell'olio rimane al di sotto di 60 °C, il che rallenta l'ossidazione del lubrificante e mantiene la temperatura spessore del film al contatto della vite senza fine. Questa è la differenza tra un riduttore che dura una stagione e uno che dura diversi.

03

Guarnizione a doppio labbro IP65 e alloggiamento che non arrugginisce

Una tenuta a doppio labbro e un paraolio scheletrato antipolvere mantengono il grado di protezione IP65 contro fango, pioggia e polvere di processo. Su un sito di smistamento dei rifiuti in cui i normali riduttori perdevano olio e si bloccavano nel giro di tre mesi, un WPDA-100 funzionava 18 mesi nello stesso ambiente corrosivo senza una goccia di perdita. Se il tuo dovere è più leggero e hai bisogno una busta più piccola, confronta laRiduttore a vite senza fine serie RV.

04

Albero di uscita lavorato sul motore, non viceversa

Sono tutti disponibili il montaggio con piedino, flangia e albero cavo e l'albero di uscita può essere lavorato a misura del motore o dell'albero condotto che già possiedi. Un impianto di macchine agricole necessitava di un albero che corrispondesse a quello più vecchio motore; l'albero sostitutivo è stato spedito in tre giorni e imbullonato senza cambiare il motore. Per dazi agricoli, cfrcambio agricoloanche la gamma.

Feedback dei clienti

“Li utilizziamo in un laboratorio alimentare umido dove i precedenti riduttori arrugginivano e necessitavano di arresti frequenti. Con la serie WPDA, l'alloggiamento non si è arrugginito nemmeno in presenza di farina e umidità tutto il giorno, e il bronzo la ruota elicoidale è ancora pulita. Il rumore durante il funzionamento è quasi trascurabile, quindi non interferisce più con il apparecchiature per l'analisi degli alimenti nelle vicinanze. Quando ho avuto bisogno di regolare il rapporto di riduzione, il loro team mi ha guidato attraverso la procedura differenze di modello e ho eseguito il calcolo del carico per me: l'unità consigliata ha funzionato senza intoppi fin dall'inizio iniziare."

Emma WilsonImpianto di lavorazione alimentare, Sydney, Australia

“I riduttori WPDA hanno funzionato molto bene nel nostro progetto: affidabili, efficienti e facili da installare e manutenere. Dalla prima consulenza alla consegna tutto è andato liscio e la comunicazione è stata semplice. Continueremo a lavorare insieme e consiglieremo il prodotto ad altri partner”.

James CarterAcquirente del progetto, cliente Raydafon

Invia la potenza e il rapporto del tuo motore: ottieni un telaio abbinato

Comunicateci la potenza in ingresso, la velocità o il rapporto di uscita richiesti, il tipo di montaggio e le dimensioni dell'albero. Confermeremo il Telaio WPDA, restituisci il disegno dimensionale e il preventivo al prezzo di fabbrica, solitamente entro 24 ore. Gamma completa sulcambio a vite senza finepagina.
