Qual è la differenza tra i cilindri idraulici per mietitrebbia a semplice effetto e a doppio effetto?

Nel settore delle macchine agricole, in particolare nelle macchine da raccolta, il cilindro idraulico è un componente fondamentale. Converte la pressione del fluido idraulico in forza e movimento lineari, consentendo il controllo di varie funzioni, dal sollevamento dei gruppi testata alla regolazione delle posizioni dei cilindri. Tra i tipi più comuni di cilindri idraulici utilizzati nelle mietitrici ci sono i cilindri a semplice e doppio effetto. La scelta tra queste due tipologie non è arbitraria; si tratta di una decisione ingegneristica fondamentale che influisce sulle prestazioni, sull'efficienza e sui costi della macchina.

La differenza fondamentale tra un effetto singolo e un effetto doppioCilindro idraulico della mietitricesta nel modo in cui il fluido idraulico viene applicato per generare il movimento. Un cilindro a semplice effetto utilizza la pressione idraulica per estendere il pistone in una direzione, con la corsa di ritorno realizzata da una forza esterna, tipicamente la gravità o una molla. Un cilindro a doppio effetto utilizza la pressione idraulica per estendere e ritrarre il pistone, fornendo movimento motorizzato in entrambe le direzioni. Questa differenza fondamentale determina variazioni nelle caratteristiche di progettazione, applicazione e prestazioni. Questo articolo fornisce un'analisi tecnica sistematica di entrambi i tipi di cilindri, esaminandone i principi di funzionamento, la costruzione, le aree di applicazione e i criteri di selezione. L'obiettivo è fornire a ingegneri, tecnici e professionisti degli appalti una chiara comprensione dei vantaggi e dei limiti di ciascuna tipologia.

Sommario

• 1. Principi di funzionamento: funzionamento dei cilindri a semplice e doppio effetto
• 2. Differenze costruttive e dei componenti
• 3. Specifiche applicative nei sistemi di raccolta
• 4. Caratteristiche di prestazione e controllo
• 5. Criteri di selezione: quale tipo di cilindro scegliere?
• 6. Domande frequenti (FAQ)
• 7. Conclusione

1. Principi di funzionamento: funzionamento dei cilindri a semplice e doppio effetto

Un cilindro idraulico è un attuatore meccanico che converte l'energia idraulica (pressione del fluido) in energia meccanica (forza lineare e movimento). Il principio fondamentale è l'applicazione di fluido idraulico pressurizzato a un pistone all'interno della canna del cilindro. La pressione agisce sulla zona del pistone, generando una forza che muove il pistone e lo stelo ad esso collegato. La direzione del movimento è determinata dal lato del pistone a cui viene applicato il fluido. Il cilindro idraulico della mietitrice a semplice e doppio effetto differisce sostanzialmente nel modo in cui il fluido viene applicato per controllare il movimento.

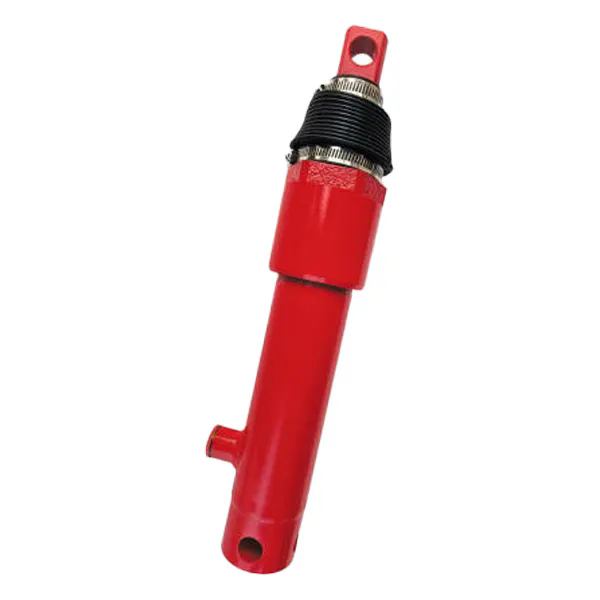

Cilindro a semplice effetto:Un cilindro a semplice effetto ha una porta per il fluido idraulico. Il fluido viene applicato solo su un lato del pistone (tipicamente il lato inferiore). La pressione spinge il pistone e lo stelo in una direzione, estendendo il cilindro. La corsa di ritorno (retrazione del pistone) è ottenuta da una forza esterna. Le forze esterne più comuni sono la gravità (il peso del carico che tira indietro il pistone) o una molla meccanica. I cilindri a semplice effetto hanno un design semplice e vengono utilizzati in applicazioni in cui è il carico stesso a fornire la forza di ritorno. In una mietitrice, un cilindro idraulico della mietitrice a semplice effetto può essere utilizzato per attività come il sollevamento di un componente pesante, dove il peso del componente fornisce la forza di ritorno quando la pressione idraulica viene rilasciata.

Cilindro a doppio effetto:Un cilindro a doppio effetto ha due porte, una su ciascun lato del pistone. Il fluido idraulico può essere fornito a entrambe le porte per generare movimento in entrambe le direzioni. Per estendere il cilindro, il fluido viene fornito alla porta inferiore, spingendo il pistone verso l'alto. Per ritrarre il cilindro, il fluido viene fornito alla porta superiore, spingendo il pistone verso il basso. Ciò fornisce movimento potenziato in entrambe le direzioni. La forza generata in ciascuna direzione non è necessariamente uguale, poiché l'area effettiva del pistone è diversa sui due lati (il lato dello stelo ha un'area effettiva inferiore a causa della sezione trasversale dello stelo). I cilindri a doppio effetto offrono un controllo più preciso e vengono utilizzati dove è richiesta forza in entrambe le direzioni. In una mietitrice, i cilindri idraulici della mietitrice a doppio effetto vengono utilizzati per funzioni quali il controllo dell'altezza di una bobina, l'angolazione di una testata o la regolazione della posizione di una barra falciante, dove è richiesto un movimento motorizzato in entrambe le direzioni.

La tabella seguente fornisce un confronto affiancato dei principi di funzionamento.

ARaydafon Technology Group Co., limitata, produciamo cilindri idraulici per mietitrici sia a semplice che a doppio effetto per soddisfare le diverse esigenze del settore agricolo. Il nostro team di ingegneri può fornire una guida esperta sulla selezione del tipo di cilindro appropriato per un'applicazione specifica.

2. Differenze costruttive e dei componenti

La costruzione di un cilindro idraulico per mietitrebbia a semplice e doppio effetto riflette i loro diversi principi di funzionamento. I componenti principali di entrambi i tipi di cilindro sono simili: canna del cilindro, pistone, stelo, guarnizioni e cappucci terminali. Tuttavia, ci sono differenze significative nei dettagli della costruzione, che influiscono sulle loro prestazioni e affidabilità. Le differenze principali risiedono nel pistone e nel sistema di tenuta del pistone.

Pistone:In un cilindro a semplice effetto, il pistone è tipicamente un semplice componente a forma di disco fissato allo stelo. Il pistone viene utilizzato per trasmettere la forza dal fluido idraulico allo stelo. In un cilindro a doppio effetto, il pistone è un componente più complesso. È dotato di guarnizioni su entrambi i lati per evitare perdite di fluido tra le due camere. Il pistone deve essere in grado di sopportare la pressione da entrambi i lati, il che richiede una struttura robusta. Il pistone di un cilindro a doppio effetto spesso include un anello di guida (o anello di usura) per mantenere l'allineamento e prevenire il contatto metallo con metallo tra il pistone e l'alesaggio del cilindro.

Sigilli:Il sistema di tenuta è fondamentale per le prestazioni di qualsiasi cilindro idraulico. In un cilindro a semplice effetto, il requisito di tenuta primaria è impedire perdite di fluido dal lato pressurizzato del pistone. In un cilindro a doppio effetto, sono necessarie guarnizioni su entrambi i lati del pistone per evitare perdite tra le due camere. Si tratta di un requisito di tenuta più impegnativo, poiché richiede una guarnizione in grado di resistere alla pressione da entrambe le direzioni. La guarnizione del pistone in un cilindro a doppio effetto è spesso una guarnizione a doppio effetto, come una guarnizione a U o una guarnizione in poliuretano.

Guarnizioni per stelo:Entrambi i tipi di cilindro sono dotati di guarnizioni per lo stelo per evitare perdite di fluido lungo lo stelo. Tuttavia, la guarnizione dello stelo in un cilindro a doppio effetto deve essere in grado di resistere anche alle pressioni più elevate che possono verificarsi sul lato stelo del pistone. Ciò potrebbe richiedere un design della guarnizione dello stelo più robusto.

Ammortizzazione:I cilindri a doppio effetto spesso includono caratteristiche di ammortizzazione a fine corsa per ridurre le forze di impatto e il rumore. Ciò è particolarmente importante nelle applicazioni in cui il cilindro sposta carichi pesanti ad alte velocità. L'ammortizzazione è meno comune nei cilindri a semplice effetto, poiché la corsa di ritorno è generalmente controllata da una forza esterna.

La tabella seguente fornisce un confronto tra le caratteristiche costruttive del cilindro idraulico della mietitrice a semplice effetto e a doppio effetto.

Presso Raydafon Technology Group Co., Limited, produciamo cilindri idraulici per mietitrici utilizzando materiali di alta qualità e processi di produzione precisi. I nostri cilindri sono progettati per soddisfare i requisiti esigenti delle applicazioni agricole, fornendo prestazioni affidabili e di lunga durata.

3. Specifiche applicative nei sistemi di raccolta

La scelta tra un cilindro idraulico per mietitrebbia a semplice effetto e uno a doppio effetto è fortemente influenzata dall'applicazione specifica all'interno della mietitrice. Ciascun tipo di cilindro è adatto a funzioni particolari in base al movimento richiesto, al profilo di forza e ai requisiti di controllo. Un cilindro idraulico della mietitrice viene utilizzato in un'ampia gamma di funzioni sulla macchina, dal sollevamento di componenti pesanti al controllo di movimenti complessi.

Applicazioni del cilindro a semplice effetto:I cilindri a semplice effetto vengono generalmente utilizzati in applicazioni in cui il carico può fornire la forza di ritorno. In una mietitrice, ciò include spesso operazioni di sollevamento in cui il peso del componente fornisce la forza di ritorno. Ad esempio, un cilindro a semplice effetto potrebbe essere utilizzato per sollevare la testata (barra falciante) di una mietitrebbia. Quando viene applicata la pressione idraulica, il cilindro si estende, sollevando la testata. Quando la pressione viene rilasciata, il peso della testata spinge nuovamente il cilindro verso il basso. Allo stesso modo, i cilindri a semplice effetto vengono utilizzati per la regolazione dell'altezza della bobina su alcune mietitrici, dove il peso della bobina fornisce la forza di ritorno.

Applicazioni del cilindro a doppio effetto:I cilindri a doppio effetto vengono utilizzati in applicazioni che richiedono movimento motorizzato in entrambe le direzioni. In una mietitrice, ciò include funzioni come il controllo dell'angolo della testata, la regolazione della posizione di una bobina e l'azionamento della coclea di scarico. Ad esempio, è possibile utilizzare un cilindro idraulico per mietitrebbia a doppio effetto per inclinare la testata e seguire il profilo del terreno. Il cilindro può essere esteso o retratto per regolare l'angolo della testata. Allo stesso modo, un cilindro a doppio effetto viene spesso utilizzato per controllare la posizione di una coclea di scarico, consentendone l'estensione o la retrazione secondo necessità. La capacità di fornire movimento motorizzato in entrambe le direzioni è essenziale per un controllo preciso di queste funzioni.

La tabella seguente fornisce un riepilogo delle applicazioni tipiche per ciascun tipo di cilindro in una mietitrice.

In Raydafon abbiamo una vasta esperienza nella produzione di cilindri idraulici per mietitrici per un'ampia gamma di applicazioni. Il nostro team di ingegneri può fornire una guida esperta sul tipo di cilindro appropriato per la vostra applicazione specifica.

4. Caratteristiche di prestazione e controllo

Le caratteristiche di prestazione e controllo di un cilindro idraulico per mietitrice a semplice effetto e a doppio effetto sono una diretta conseguenza della loro progettazione e dei principi di funzionamento. Comprendere queste caratteristiche è essenziale per selezionare il cilindro giusto per una determinata applicazione e per integrarlo nel sistema idraulico complessivo. Le principali caratteristiche prestazionali da considerare sono la potenza erogata, il controllo della velocità e la controllabilità.

Uscita della forza:La forza erogata da un cilindro idraulico è determinata dalla pressione idraulica e dall'area effettiva del pistone. Per un cilindro a semplice effetto, la forza viene generata solo sulla corsa in estensione. La forza è uguale alla pressione moltiplicata per l'intera area del pistone. Per un cilindro a doppio effetto, la forza viene generata sia nella corsa di estensione che in quella di rientro. La forza sulla corsa di estensione è la stessa di un cilindro a semplice effetto (pressione x area completa del pistone). La forza sulla corsa di rientro è inferiore poiché l'area effettiva viene ridotta della superficie dello stelo (pressione x (area del pistone - area dello stelo)). Questa differenza può essere significativa, soprattutto nei cilindri con stelo di grandi dimensioni.

Controllo della velocità:La velocità di un cilindro idraulico è controllata dalla portata del fluido idraulico. Per un cilindro a semplice effetto, la velocità è controllata solo sulla corsa in estensione. La velocità della corsa di rientro è controllata dalla forza esterna (gravità o molla). Per un cilindro a doppio effetto, la velocità può essere controllata sia sulla corsa di estensione che di retrazione regolando la portata sull'attacco appropriato. Ciò fornisce un controllo più preciso sul movimento del cilindro.

Controllabilità:Un cilindro idraulico per mietitrice a doppio effetto offre un controllo più preciso rispetto a un cilindro a semplice effetto. La capacità di applicare pressione idraulica su entrambi i lati del pistone consente un posizionamento più accurato del carico. Il cilindro a doppio effetto consente anche l'uso di circuiti rigenerativi, che possono aumentare la velocità del cilindro in determinate applicazioni. I cilindri a semplice effetto sono meno controllabili, poiché la corsa di ritorno dipende da una forza esterna.

La tabella seguente riassume le caratteristiche prestazionali del cilindro idraulico della mietitrice a semplice e doppio effetto.

In Raydafon, i nostri cilindri idraulici per mietitrici sono progettati per offrire prestazioni elevate e funzionamento affidabile. Utilizziamo tecniche di produzione avanzate per garantire qualità costante e lunga durata.

5. Criteri di selezione: quale tipo di cilindro scegliere?

La scelta del tipo di cilindro idraulico Harvester appropriato (a semplice effetto o a doppio effetto) è una decisione ingegneristica fondamentale che influisce sulle prestazioni, sull'affidabilità e sul costo del sistema. Il processo di selezione dovrebbe basarsi su una valutazione sistematica dei requisiti della candidatura. Dovrebbero essere considerati i seguenti criteri:

Requisiti di forza:L'applicazione richiede forza in entrambe le direzioni? Se è necessaria solo la forza di sollevamento o di spinta, un cilindro a semplice effetto può essere sufficiente. Se è necessaria la forza in entrambe le direzioni, è necessario un cilindro a doppio effetto. Considera anche l'entità della forza richiesta in ciascuna direzione. La forza sulla corsa di rientro di un cilindro a doppio effetto è inferiore alla corsa di estensione a causa dell'area dello stelo, il che può costituire un fattore.

Requisiti di controllo:Quanto preciso deve essere il controllo del cilindro? Se è sufficiente un semplice controllo on/off, un cilindro a semplice effetto può essere adeguato. Se è richiesto un posizionamento preciso, è necessario un cilindro a doppio effetto. Considerare anche se l'applicazione richiede che il cilindro mantenga una posizione, cosa che si ottiene più facilmente con un cilindro a doppio effetto.

Requisiti di velocità:L'applicazione richiede una velocità controllata in entrambe le direzioni? Se il controllo della velocità è richiesto solo sulla corsa in estensione, può essere accettabile un cilindro a semplice effetto. Se è necessario il controllo della velocità su entrambe le corse, è necessario un cilindro a doppio effetto.

Considerazioni sui costi:I cilindri a semplice effetto sono generalmente meno costosi dei cilindri a doppio effetto grazie al loro design più semplice. Tuttavia, il risparmio sui costi di un cilindro a singolo effetto deve essere valutato rispetto alle potenziali limitazioni in termini di prestazioni e controllo.

Presso Raydafon Technology Group Co., Limited, possiamo aiutarvi nella scelta del cilindro idraulico della mietitrice appropriato per la vostra applicazione specifica. Il nostro team di ingegneri può fornire una guida esperta in base alle vostre esigenze.

6. Domande frequenti (FAQ)

Domanda 1: È possibile convertire un cilindro a semplice effetto in un cilindro a doppio effetto?

Risposta: No, un cilindro a semplice effetto non può essere convertito in un cilindro a doppio effetto. Il design del cilindro è fondamentalmente diverso. Un cilindro a semplice effetto ha una sola porta e un unico set di guarnizioni, mentre un cilindro a doppio effetto ha due porte e guarnizioni su entrambi i lati del pistone. La conversione richiederebbe una riprogettazione completa del cilindro e la sostituzione del pistone e delle guarnizioni, il che non sarebbe economicamente vantaggioso. Generalmente è più pratico acquistare un cilindro a doppio effetto per applicazioni che richiedono forza bidirezionale.

Domanda 2: Cosa succede al fluido sul lato non pressurizzato di un cilindro a semplice effetto?

Risposta: In un cilindro a semplice effetto, il lato non pressurizzato del pistone viene generalmente scaricato nell'atmosfera. Ciò consente all'aria di entrare e uscire dal cilindro mentre il pistone si muove, evitando lo sviluppo di vuoto o sovrapressione. Questa ventilazione è ottenuta attraverso un'apertura di sfiato. Alcuni cilindri a semplice effetto hanno anche un'estremità dello stelo aperta verso l'ambiente.

Domanda 3: Quale tipo di cilindro è più comunemente utilizzato nelle moderne mietitrici?

Risposta: Le moderne mietitrici utilizzano una combinazione di cilindri idraulici a semplice e doppio effetto, a seconda dell'applicazione specifica. Per operazioni di sollevamento semplici vengono spesso utilizzati cilindri a semplice effetto. Tuttavia, per funzioni più complesse che richiedono un controllo preciso e una forza bidirezionale, i cilindri a doppio effetto sono lo standard. La tendenza nelle mietitrici moderne è verso più cilindri a doppio effetto, poiché forniscono maggiore controllo e versatilità.

Domanda 4: Come faccio a sapere se la mia applicazione necessita di un cilindro a semplice o doppio effetto?

Risposta: La scelta dipende dai requisiti di forza e controllo dell'applicazione. Se è necessaria una forza in una sola direzione e la corsa di ritorno può essere ottenuta mediante gravità o una molla, un cilindro a semplice effetto può essere sufficiente. Se è necessaria una forza in entrambe le direzioni o un controllo preciso della posizione del cilindro, è necessario un cilindro a doppio effetto. Il nostro team tecnico può aiutarti ad analizzare la tua richiesta.

Domanda 5: In che modo le dimensioni dello stelo influiscono sulla forza di un cilindro a doppio effetto?

Risposta: La dimensione dello stelo riduce l'area effettiva del pistone durante la corsa di rientro. La forza sulla corsa di rientro è uguale alla pressione moltiplicata per l'area del pistone meno l'area dello stelo. Ciò significa che la forza di retrazione è sempre inferiore alla forza di estensione. La differenza tra le forze di estensione e di retrazione è più significativa sui cilindri con stelo di diametro maggiore. Per le applicazioni che richiedono una forza elevata in entrambe le direzioni, è preferibile un cilindro con stelo piccolo.

7. Conclusionee

Il cilindro idraulico della mietitrice a semplice e doppio effetto sono entrambi componenti essenziali nelle macchine agricole, ma hanno scopi diversi. Il cilindro a semplice effetto fornisce forza in una direzione, con la corsa di ritorno realizzata da una forza esterna, rendendolo adatto a semplici attività di sollevamento. Il cilindro a doppio effetto fornisce forza in entrambe le direzioni, offrendo controllo preciso e versatilità per funzioni complesse. La selezione del tipo di cilindro appropriato dipende dai requisiti applicativi specifici, inclusa la necessità di forza bidirezionale, precisione di controllo e controllo della velocità.

Noi di Raydafon Technology Group Co., Limited ci impegniamo a fornire cilindri idraulici per mietitrici di alta qualità che soddisfino i requisiti esigenti del settore agricolo. La nostra gamma completa di cilindri comprende modelli sia a semplice che a doppio effetto e il nostro esperto team di ingegneri può fornire una guida esperta sulla selezione e l'applicazione di questi prodotti. Vi invitiamo a contattarci per ulteriori informazioni.

Contatta Raydafon Technology Group Co., Limited oggiper discutere i requisiti del cilindro idraulico della mietitrice.
