Cambio di ricambio per miscelatore di mangime Comer

Cambio di ricambio per miscelatore di mangime Comer

Un sostituto prodotto da Raydafon per il cambio del miscelatore di mangime C3A utilizzato su carri miscelatori e alimentatori TMR. Valutato per un ingresso di 540 giri/min e una potenza di ingresso fino a 92 kW, con connessioni di ingresso e uscita scanalate Z20 da 1-3/4 pollici sul modello di montaggio C3A standard. L'alloggiamento è in ghisa; gli ingranaggi sono carburati e temprati a HRC55 o superiore per resistenza all'usura e agli urti, e i cuscinetti ad alta velocità importati trasportano il carico di miscelazione in servizio quotidiano continuo. Per questo modello sono disponibili rapporti di 1:1 e 1,8:1. Compatibile con i carri miscelatori di Aksa, DAF Agro, Falke Maschinenbau, Euromilk e Metal-Fach. Comer e C3A sono marchi di Comer Industries; Raydafon è un produttore indipendente e non è affiliato con loro. Invia il tuo rapporto e una foto della vecchia targhetta per una conferma di montaggio e un preventivo entro 24 ore.

Scatola ingranaggi di ricambio del miscelatore di alimentazione Comer - Schema di montaggio C3A

Un sostituto aftermarket indipendente per la scatola del cambio del miscelatore di mangime C3A utilizzata sui carri miscelatori. Alloggiamento in ghisa, ingranaggi carburati e temprati a HRC55 o superiore, ingresso e uscita scanalati Z20 da 1-3/4", ingresso nominale a 540 giri/min e potenza in ingresso fino a 92 kW: una risposta immediata quando l'unità originale è usurata o esaurita.

540POTENZA NOMINALE giri/min
92 chilowattPOTENZA MASSIMA IN INGRESSO
Z20SCANALATURA DA 1-3/4", ENTRAMBE LE ESTREMITÀ
HRC55+DUREZZA SUPERFICIALE DEL DENTE

Avviso di marca:Raydafon è un produttore indipendente di riduttori. Comer e C3A sono marchi di Comer Industries S.p.A. Questa pagina descrive un'unità sostitutiva prodotta da Raydafon che è dimensionalmente e funzionalmente intercambiabile con lo schema di montaggio C3A. Raydafon non è affiliato, autorizzato o fornitore di apparecchiature originali di Comer Industries. Confermare sempre il disegno di montaggio prima di ordinare.

Scatola ingranaggi di ricambio del miscelatore di alimentazione Comer: unità sostitutiva C3A compatibile

Quando il cambio di un carro miscelatore si guasta, la questione pratica non è mai "quale marca è sulla fusione" ma "si bloccherà, sopporterà il carico e arriverà qui in questa stagione". Questo cambio modello C3A è costruito per rispondere esattamente a questo: la stessa disposizione scanalata di ingresso e uscita, lo stesso punto di progettazione di 540 giri/min e un alloggiamento in ghisa che si monta sulla piastra del cambio del carro senza modificare la macchina. È adatto ai miscelatori e ai carri di alimentazione TMR originariamente dotati dell'unità C3A ed è fornito da Raydafon dal proprio stabilimento a Ningbo, in Cina, con un sistema di qualità ISO 9001.

Poiché si tratta di un ricambio prodotto in stock e non di un pezzo originale disponibile solo per il rivenditore, i tempi di consegna e il prezzo unitario sono entrambi più brevi e inferiori, il che è importante quando un miscelatore è inattivo durante la stagione di alimentazione. L'unità viene spedita asciutta e deve essere riempita con olio per ingranaggi SAE 90 prima del primo utilizzo, quindi assicurarsi che l'olio sia ordinato insieme alla scatola del cambio. Se ti serve anche la linea di trasmissione, la nsAlbero cardanico per miscelatori di mangimiè abbinato allo stesso profilo spline.

Specifiche tecniche

  • ModelloC3A
  • ApplicazioneCarro miscelatore/miscelatore di mangime
  • Massimo. velocità di rotazione in ingresso540 giri/min
  • Massimo. potenza in ingresso92 chilowatt
  • Connessione 1Scanalato, 1-3/4 pollici, 20 scanalature
  • Connessione 2Scanalato, 1-3/4 pollici, 20 scanalature
  • Materiale dell'alloggiamentoGhisa
  • Trattamento degli ingranaggiCarburato e bonificato, HRC55 o superiore
  • CuscinettiSet di cuscinetti ad alta velocità importati
  • Olio con grado di viscosità SAE90
  • Olio fornito con l'unitàNo, l'olio viene ordinato separatamente
  • Unità di venditaOgni

Scheda tecnica completa per questa unità sostitutiva. Scorri lateralmente su un telefono per vedere ogni valore di riga.

Nome del prodotto Riduttori del miscelatore di mangime - Sostituzione di Comer C3A, 1:1, 1,8:1
Modellolo C3A
Unità Ogni
Campo di applicazione Carro miscelatore
Massimo. velocità di rotazione in ingresso 540 giri/min: contattaci per la potenza a un numero di giri diverso
Massimo. potenza in ingresso 92 chilowatt
Connessione 1 Scanalato, diametro esterno 1-3/4 pollici, 20 scanalature
Connessione 2 Scanalato, diametro esterno 1-3/4 pollici, 20 scanalature
Materiale dell'alloggiamento Ghisa
Trattamento degli ingranaggi Carburato e bonificato, durezza della superficie del dente HRC55 o superiore
Olio con grado di viscosità SAE 90
Contiene olio No, il cambio viene consegnato senza olio e deve essere riempito prima del primo utilizzo
Programma di cambio dell'olio Primo cambio dopo 50–70 ore di esercizio, poi ogni 500–700 ore di esercizio o almeno una volta all'anno
Composto da Cambio (ordinare l'olio separatamente)
Marche di macchine compatibili Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Prima di ordinare:confermare la superficie di montaggio del cambio, la scanalatura di ingresso e uscita (1-3/4" Z20 sul modello C3A standard) e il rapporto richiesto. Se il tuo mixer ha un rapporto o una disposizione dell'albero diversa, invia la vecchia foto della targhetta o il disegno e noi lo abbineremo.

Dimensioni del prodotto

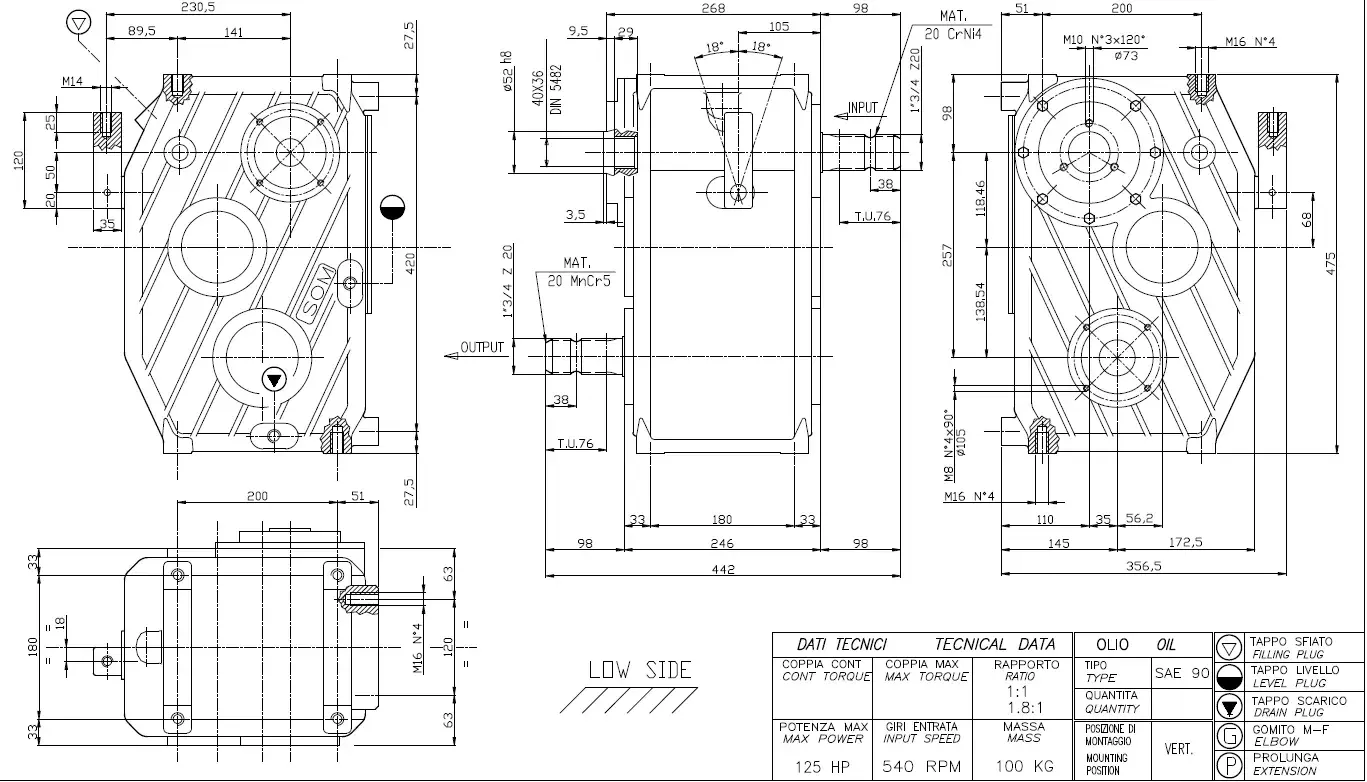

Lo schema seguente è la geometria di riferimento per l'unità sostitutiva C3A. Usalo per controllare la spaziatura dei fori, i centri degli alberi, le posizioni di ingresso e uscita e l'altezza complessiva rispetto alla piastra del cambio sul mixer prima di ordinare.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Riduttore sostitutivo modello C3A: struttura e dimensioni di montaggio.

Le dimensioni sono mostrate per riferimento. Si prega di verificare il disegno finale rispetto alla macchina prima di effettuare un ordine: una differenza di 5 mm nella spaziatura dei bulloni è la causa più comune di restituzione.

Quali mixer e marche si adattano a questo cambio

Il modello C3A viene utilizzato sui carri miscelatori di numerosi costruttori europei e internazionali. Questa unità sostitutiva è comunemente montata su macchine di:

  • Aksa
  • DAF Agrò
  • Falke Maschinenbau
  • Euromilk
  • Metal-Fach

I nomi dei marchi sono elencati solo per indicare la compatibilità di montaggio. Se il tuo carro non è nell'elenco, invia una foto del cambio esistente e della sua targhetta: nella maggior parte dei casi possiamo confermare la compatibilità solo dalla dimensione della scanalatura, dal rapporto e dalla disposizione dei bulloni.

Applicazione del prodotto: come funziona il cambio su un carro miscelatore

Su un miscelatore di mangime la scatola del cambio è l'interfaccia tra la presa di forza del trattore e la coclea di miscelazione. La potenza del trattore arriva a 540 giri al minuto, il gruppo di ingranaggi la riduce e moltiplica la coppia, e la coclea gira abbastanza lentamente da sollevare, piegare e miscelare fieno, cereali, insilato e sottoprodotti umidi in una razione coerente. Il rapporto adattato al modello C3A - tipicamente 1:1 o 1,8:1 in questa applicazione - è ciò che stabilisce l'equilibrio tra velocità di miscelazione e forza di rotazione, motivo per cui il rapporto corretto è importante tanto quanto il modello di bullone.

Due caratteristiche operative decidono se un riduttore del miscelatore sopravvive a una stagione. Il primo è il modo in cui affronta il materiale umido e denso: l’insilato e la polpa di barbabietola sottopongono i denti degli ingranaggi a un carico continuo molto più elevato rispetto al fieno secco, quindi la durezza della superficie dei denti e la qualità dei cuscinetti sono ciò che impedisce vaiolature e guasti prematuri. Il secondo è il comportamento all'avvio, quando la coclea piena deve liberarsi dal mangime compattato. Un cambio con un gioco adeguatamente abbinato e un alloggiamento rigido in fusione assorbe gli urti molto meglio di un alloggiamento leggero che si flette sotto carico.

Questo è anche il motivo per cui il costo di esercizio pratico di un miscelatore di mangime è dominato dalla scatola del cambio piuttosto che dal trattore. Un'unità che trasmette energia con perdite minime necessita di meno carburante o elettricità per la stessa razione, mentre un'unità che mantiene le impostazioni necessita di meno cambi d'olio, meno sostituzioni di guarnizioni e meno tempi di inattività nel mezzo di un ciclo di alimentazione. Per un’azienda agricola che gestisce diversi carri, questi numeri si sommano nel corso di una stagione.

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
La scatola del cambio sostitutiva nella sua posizione di lavoro come azionamento della coclea su un carro miscelatore.

Vantaggi del prodotto

Costruito per funzionare tutto il giorno

L'alloggiamento in ghisa e gli ingranaggi in carburo con classificazione HRC55 o superiore mantengono la loro geometria attraverso la miscelazione continua di 8 ore di foraggio ad alto contenuto di fibre e cereali umidi, comprese la polvere e l'umidità derivanti dall'uso agricolo quotidiano.

Trasferimento di potenza efficiente

L'innesto delle marce strettamente abbinato mantiene basse le perdite di trasmissione, quindi lo stesso trattore può mescolare diverse tonnellate in un ciclo più breve e bruciare meno carburante o assorbire meno elettricità per la stessa razione.

Adatto a un'ampia gamma di carri

Lo schema di montaggio C3A e le scanalature Z20 da 1-3/4" coprono i miscelatori dalle piccole macchine familiari ai grandi carri TMR e l'unità può sostituire il cambio originale senza modificare il telaio della macchina.

Manutenzione semplice

La disposizione è volutamente semplice: guarnizioni, cuscinetti e gruppi di ingranaggi sono sostituibili individualmente, in modo che un'officina possa completare la maggior parte delle riparazioni senza attrezzi speciali e riportare il carro al lavoro lo stesso giorno.

Prezzo competitivo diretto dalla fabbrica

Prodotta nella nostra fabbrica anziché acquistata tramite una catena di distribuzione, l'unità ha un prezzo inferiore a quello delle parti originali riservate al rivenditore, con la stessa scanalatura, rapporto e dimensioni di montaggio.

Ricambi e supporto tecnico

Le specifiche dell'olio, i rapporti, le guarnizioni di ricambio e i cuscinetti sono tutti disponibili presso lo stesso fornitore, con gli ingegneri disponibili a confermare il montaggio da una foto dell'unità guasta.

Le prestazioni dipendono dal tipo e dal livello dell'olio corretti e dalle ore di funzionamento indicate nel programma di manutenzione: gli intervalli di cambio dell'olio per questa unità non sono facoltativi e saltare il primo cambio a 50-70 ore è la causa più comune del rumore precoce dei cuscinetti.

Ordinazione, consegna e manutenzione

  1. Invia i dettagli.Comunicaci il modello o il rapporto (C3A, 1:1 o 1,8:1), la quantità e, se ce l'hai, una foto della vecchia targhetta del cambio e della sua superficie di montaggio.
  2. Conferma il disegno.Controlliamo la spline, il rapporto e lo schema di montaggio rispetto al disegno di riferimento C3A e inviamo una conferma prima della produzione, quindi nulla viene costruito contro un presupposto sbagliato.
  3. Preventivo fisso e tempi di consegna.Riceverai il prezzo, le differenze di quantità, i dettagli dell'imballaggio e il programma di consegna, normalmente entro 24 ore dalla richiesta.
  4. Spedizione.Il cambio viene imballato per l'esportazione e spedito asciutto. Su richiesta è possibile organizzare il trasporto aereo o marittimo e la consegna porta a porta.
  5. Messa in servizio.Riempire con olio SAE 90 prima del primo utilizzo, controllare il livello dell'olio dal tappo di ispezione e far funzionare brevemente il miscelatore senza carico per verificare che la rotazione sia regolare e che la guarnizione non trafili.
  6. Programma di manutenzione.Primo cambio dell'olio dopo 50–70 ore di funzionamento, poi ogni 500–700 ore di funzionamento o almeno una volta all'anno, a seconda di quale evento si verifica per primo.

Testimonianze dei clienti

★★★★★

Michael ThompsonOperatore del mangime

L'installazione è stata semplice e il carro ha funzionato senza intoppi fin dal primo impasto. L'unità sembra solida, mantiene la velocità sotto carico e riduce lo sforzo durante l'alimentazione. Ho posto una lunga lista di domande prima di ordinare e il team ha risposto a tutte con pazienza, il che non è sempre il caso con un fornitore estero. Tornerò quando il secondo carro ne avrà bisogno.

★★★★★

David WilsonDirettore dell'azienda lattiero-casearia

Il cambio è di buona fattura e funziona regolarmente da quando l'abbiamo montato, senza problemi nell'uso quotidiano. La comunicazione è stata la parte che ho apprezzato di più: risposte chiare, nessuna barriera linguistica e consegna entro la data promessa. Come acquirente all'estero, l'affidabilità è importante e continuerò a ordinare da loro.

★★★★★

Hanna MooreProprietario di un ranch, Nuova Zelanda

Nel corso degli anni ho utilizzato diversi lotti di scatole del cambio per miscelatori e il problema era sempre il materiale bagnato: le vecchie unità scivolavano o si surriscaldavano. Questo gestisce l'insilato e la polpa di barbabietola senza problemi, mantiene una velocità di miscelazione costante e il tempo del ciclo è quasi due volte più veloce di prima. Mantenerlo è stato semplice.

Domande frequenti sull'acquirente

  • E' un cambio Comer originale?No. Si tratta di un'unità sostitutiva prodotta da Raydafon costruita secondo lo schema di montaggio C3A: stesse connessioni scanalate Z20 da 1-3/4", stesso punto di progettazione da 540 giri/min e stesso ingombro dell'alloggiamento. Comer e C3A sono marchi di Comer Industries; Raydafon è un produttore indipendente e non è affiliato o autorizzato da loro.
  • Come faccio a sapere che si adatterà al mio mixer?Confrontare la scanalatura (1-3/4 pollici, 20 scanalature), il rapporto (1:1 o 1,8:1 su questo modello) e le dimensioni di montaggio nel disegno sopra con l'unità esistente. Se qualcosa differisce, inviaci una foto della vecchia targhetta e ti confermeremo prima di ordinare.
  • Il cambio viene fornito con olio?No. Viene consegnato asciutto e deve essere riempito con olio per ingranaggi SAE 90 prima del primo utilizzo. Ordinare l'olio separatamente con il riduttore in modo da non ritardare la messa in servizio.
  • Qual è l'intervallo di cambio dell'olio?Effettuare la prima sostituzione dopo 50–70 ore di funzionamento per eliminare le particelle di usura iniziali, quindi ogni 500–700 ore di funzionamento o almeno una volta all'anno, a seconda dell'evento che si verifica per primo.
  • Quale potenza in ingresso e velocità può richiedere?L'unità è progettata per una velocità in ingresso massima di 540 giri/min e una potenza in ingresso massima fino a 92 kW. Se il tuo trattore o motore funziona a un numero di giri diverso, contattaci prima di ordinare in modo che possiamo confermare la potenza nominale alla tua velocità.
  • Quanto velocemente potete spedire e posso ricevere i pezzi di ricambio in un secondo momento?Le unità standard vengono spedite in tempi brevi dopo la conferma del prelievo, con opzioni di trasporto aereo o marittimo. Guarnizioni, cuscinetti e set di ingranaggi di ricambio sono disponibili presso la stessa fabbrica, quindi una riparazione successiva non dipende dalla ricerca di parti riservate al rivenditore.

Prodotti correlati e ulteriori letture

Richiedi un preventivo per la sostituzione del cambio C3A

Invia il rapporto che ti serve (1:1 o 1,8:1), la quantità e una foto della vecchia targhetta, se ne hai una. Confermiamo il montaggio rispetto al disegno di montaggio e rispondiamo con un prezzo fisso e tempi di consegna entro 24 ore.
