Cilindro idraulico con orzata della gru
  • Cilindro idraulico con orzata della gruCilindro idraulico con orzata della gru
  • Cilindro idraulico con orzata della gruCilindro idraulico con orzata della gru

Cilindro idraulico con orzata della gru

Il cilindro idraulico di orzata della gru Raydafon è il cilindro di controllo dell'angolo del braccio per gru mobili e macchinari portuali. Modello di riferimento ZXSTC1000S.2.5-00: alesaggio Φ320, stelo Φ280, corsa 4000 mm, distanza di installazione 4750 mm, pressione di esercizio 32 MPa, spinta dinamica in tempo reale 3000 kN, peso unitario 1522 kg. Il corpo è forgiato a 7 passaggi in acciaio legato ad alta resistenza di grado aeronautico, a doppia invecchiamento per stabilizzare la resistenza alla trazione superiore a 1250 MPa. Tripla tenuta progressiva con anello composito in gomma perfluoroetere importato dalla Germania e labbro antipolvere a gradini da 5 μm. Servo elettroidraulico integrato con feedback di posizione magnetostrittivo di ±0,03 mm per stabilità a velocità ultrabassa di 0,08 mm/s. Ciclo senza manutenzione di 5000 ore. Foro personalizzato Φ50-500 mm, resistente alla nebbia salina e alla polvere. MOQ 5 unità, tempi di consegna all'ingrosso di 45-60 giorni. Invia modello di gru, requisiti di spinta e quantità per un preventivo.
Orzata della gru · Modello ZXSTC1000S.2.5-00

Cilindro idraulico Custom Crane Luffing per gru mobili e macchinari portuali: fornitura diretta dal produttore OEM

Il cilindro idraulico di brandeggio della gru controlla l'angolo del braccio sulle gru mobili. Raydafon lo costruisce con un design telescopico multistadio a doppio effetto che si estende su lunghe distanze e si ritrae in modo compatto. Il corpo è forgiato a 7 passaggi in acciaio legato ad alta resistenza di tipo aeronautico e a doppia invecchiamento per stabilizzare la resistenza alla trazione superiore a 1250 MPa. La tripla tenuta progressiva e un servomodulo magnetostrittivo gestiscono le esigenze di nebbia salina, polvere e precisione dei cicli di lavoro portuali ed eolici.

3000 kN Spinta dinamica in tempo reale
32MPa Pressione di esercizio
Φ320×Φ280 Foro × stelo
4000 mm Colpo
5000 ore Esente da manutenzione
Modello di riferimento

ZXSTC1000S.2.5-00 — Specifiche complete

Il modello di riferimento è una configurazione di produzione reale utilizzata per i circuiti di orzata delle gru mobili per carichi pesanti. Alesaggio e corsa personalizzati sono disponibili nello stesso processo di disegno.

Nome del cilindro Numero del disegno Foro ΦD Asta Φd Corsa S Installare. l Pressione Porta Peso
Cilindro idraulico orientabile ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32MPa 2-M27×2
4-G1/4
1522 chilogrammi

Circuiti gru con diverse spinte o schemi di montaggio possono essere prodotti su vostro disegno. Inviare marca e modello della gru, spinta richiesta e disegno di montaggio. Per la gamma più ampia di cilindri per gru mobili, vedere ilCilindri idraulici per gru mobilicategoria.

Approfondimento ingegneristico

Quattro tecnologie che rendono questo cilindro diverso

01

Controllo del carico adattivo in tutte le condizioni

Il corpo del cilindro è forgiato con materiale di qualità aeronautica. Raydafon utilizza un acciaio legato personalizzato ad alta resistenza che passa attraverso sette passaggi di forgiatura e quindi un trattamento termico a doppio invecchiamento. Il doppio invecchiamento stabilizza la struttura del materiale in modo che la resistenza alla trazione sia superiore a 1250 MPa. Su un cilindro di spinta da 3000 kN che esegue cicli di sollevamento continui, la struttura del grano è ciò che mantiene stabile la resistenza alla fatica sotto una pressione di 32 MPa.

≥1250 MPa a trazione
02

Servocontrollo di precisione a livello di micron

Il team di ingegneri di Raydafon ha sviluppato un servo modulo elettroidraulico integrato che sostituisce la tradizionale configurazione di controllo della valvola separata. Il gruppo valvole utilizza nuclei di servovalvole di livello aeronautico e un sensore di spostamento magnetostrittivo con precisione di ±0,03 mm. Questa combinazione supporta il funzionamento stabile a velocità ultra-bassa pari a 0,08 mm/s, in modo che l'operatore possa posizionare il braccio senza slittamenti o superamenti durante le operazioni di carico fine.

±0,03 Precisione del sensore mm
03

Protezione di lunga durata in ambienti estremi

I macchinari portuali sono soggetti all'erosione della nebbia salina. Le apparecchiature metallurgiche vedono polvere ad alta temperatura. Raydafon ha costruito per entrambi una struttura di protezione a tripla tenuta progressiva. La guarnizione principale è un anello composito in gomma perfluoroetere importato dalla Germania con un design a doppio labbro per la compensazione della pressione a due vie. Lo strato intermedio utilizza un labbro antipolvere a gradini che intercetta le particelle solide più grandi di 5 μm. La capacità antinquinamento è superiore del 40% rispetto ad una tradizionale tenuta a singolo labbro. Il ciclo combinato ha una durata nominale di 5000 ore senza manutenzione.

5 Labbro antipolvere da μm
04

Impianto idraulico ottimizzato dal punto di vista energetico

La progettazione a risparmio energetico di Raydafon deriva dall'analisi del funzionamento effettivo delle macchine edili. Il circuito ad ampiezza differenziale riduce il volume di circolazione dell'olio idraulico del 35% in condizioni di assenza di carico. Abbinato ad un gruppo pompa con motore sincrono a magneti permanenti ad alta efficienza, il consumo energetico complessivo del sistema diminuisce del 28% rispetto alla soluzione tradizionale. Su una gru che esegue turni di 8 ore, ciò si traduce in una riduzione misurabile del consumo di carburante o batteria.

-28% energia del sistema

Perché i cilindri idraulici Raydafon Crane Luffing

A

20 anni nel settore oleodinamico

Raydafon produce cilindri idraulici da due decenni. Il team di ingegneri sviluppa internamente il cilindro, il servomodulo e il sistema di tenuta, pertanto le modifiche alle specifiche vengono gestite alla fonte e non tramite fornitori esterni.

B

Pieno controllo dalla forgiatura all'assemblaggio

La forgiatura del corpo, il trattamento termico, la levigatura, la cromatura, l'assemblaggio delle guarnizioni e il test di pressione avvengono tutti nello stabilimento Raydafon. Ciò mantiene intatta la tracciabilità e riduce la varianza dei lotti che si ottiene da più fornitori.

C

Prezzi di fabbrica diretti

Venduto con un modello di vendita diretta. Prestazioni comparabili a circa il 60% del costo dei marchi europei e americani con lo stesso livello di specifiche. Nessun margine commerciale aggiunto tra la fabbrica e l'acquirente.

D

Personalizzazione completa

I diametri del foro del cilindro da Φ50 mm a Φ500 mm possono essere realizzati su misura. La corsa, la distanza di installazione, il tipo di porta e lo schema di montaggio vengono prodotti in base al disegno, pertanto i modelli di gru non standard possono essere abbinati esattamente.

E

Validato in condizioni portuali ed eoliche

Il triplo sistema di tenuta e il modulo servo sono stati realizzati per le condizioni di nebbia salina dei macchinari portuali e di sollevamento pesante dell'energia eolica. Il progetto si rivolge a luoghi di lavoro reali, non a condizioni di laboratorio.

F

Supporto OEM

Invia marca e modello della gru o numero di disegno. Raydafon esegue il reverse engineering, campiona e quota un lotto personalizzato sullo stesso disegno. Supporta imballaggi con etichetta privata per i clienti OEM.

Disegni dimensionali

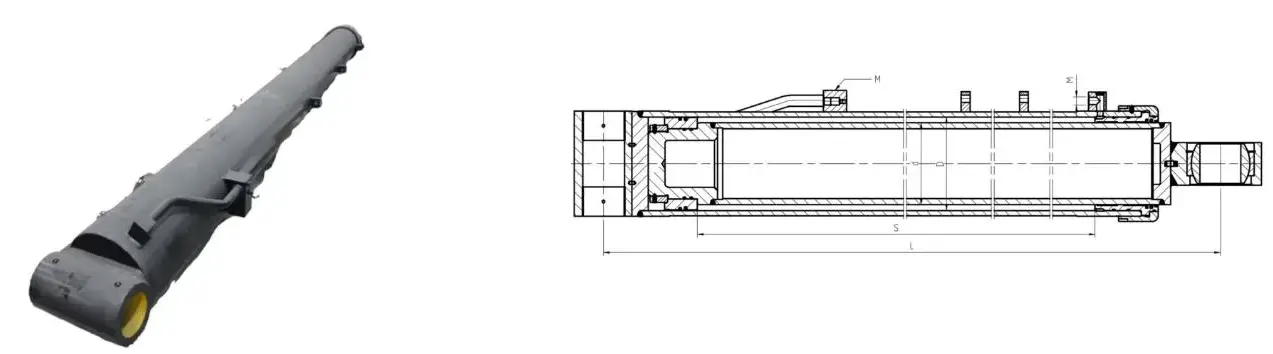

Crane luffing hydraulic cylinder dimension drawing
Panoramica dell'installazione: interfaccia foro/stelo, posizione dell'attacco e schema di montaggio

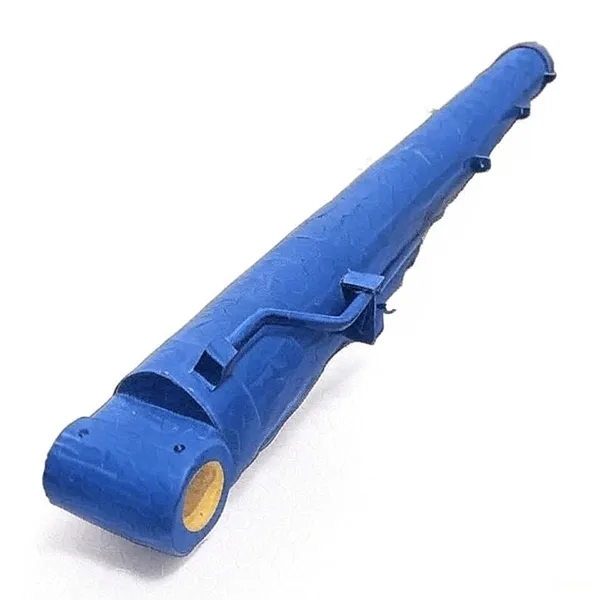

Crane luffing hydraulic cylinder product view
Vista del prodotto: corpo del cilindro e gruppo stelo

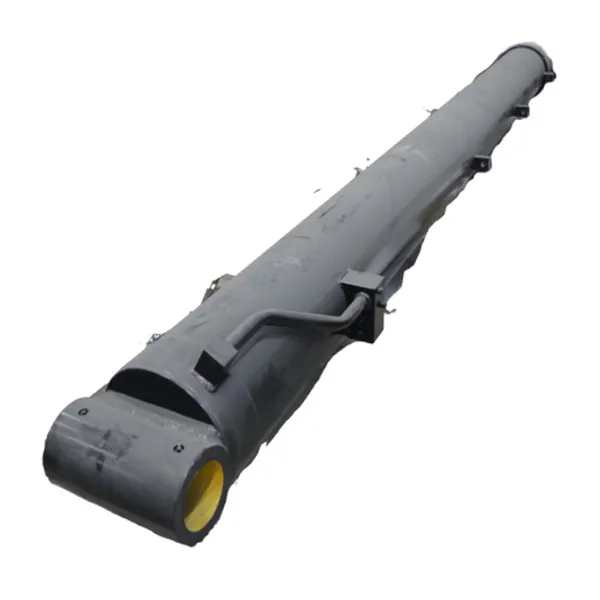

Crane luffing hydraulic cylinder detail
Dettaglio porta e guarnizione: interfaccia 2-M27×2 più 4-G1/4
Crane luffing hydraulic cylinder application
Riferimento applicativo: montato su un circuito di orzata di una gru mobile

Dove vengono utilizzati i cilindri idraulici con sollevamento della gru

01

Gru mobili

Controllo dell'angolo del braccio su gru mobili montate su camion e fuoristrada. Gestisce la spinta necessaria per sollevare e trattenere il braccio a pieno carico.

02

Macchine portuali

Gru da nave a terra e da cantiere in ambienti con nebbia salina. La tripla tenuta progressiva e la cromatura dura prolungano il ciclo di manutenzione nelle operazioni costiere.

03

Attrezzature per l'energia eolica

Braccio di gru orzante su navi di installazione e manutenzione. L'elevata stabilità della spinta e il servocontrollo a livello di micron sono importanti per il posizionamento di precisione offshore.

04

Ingegneria pesante e metallurgia

Attrezzature di sollevamento industriale in condizioni di alta temperatura e polvere. Il circuito di risparmio energetico riduce il consumo di carburante o batteria nei turni lunghi.

Foglio delle specifiche dell'ordine

Modello di riferimento
ZXSTC1000S.2.5-00
Spinta dinamica in tempo reale
3000kN
Pressione di esercizio
32MPa
Diametro del foro
Φ320 mm (disponibile Φ50-500 mm personalizzato)
Diametro asta
Φ280 mm
Colpo
4000 mm
Distanza di installazione
4750 mm
Peso unitario
1522 chilogrammi
Portaa/interfaccia
2-M27×2 più 4-G1/4
Forgiatura del corpo
Acciaio legato di tipo aeronautico forgiato a 7 passaggi, a doppia invecchiamento con resistenza alla trazione ≥ 1250 MPa
Servocontrollo
Servo elettroidraulico integrato, sensore magnetostrittivo precisione ±0,03 mm, velocità ultrabassa 0,08 mm/s
Sigillatura
Tripla tenuta progressiva, anello principale in composito di perfluoroetere tedesco, labbro parapolvere a gradini da 5 μm
Risparmio energetico
Circuito ad ampiezza differenziale, circolazione dell'olio inferiore del 35% a vuoto, consumo energetico del sistema inferiore del 28%.
Ciclo di manutenzione
5000 ore senza manutenzione
Personalizzazione
Foro personalizzato con specifiche complete Φ50-500 mm, confezione OEM e etichetta privata
MOQ
5 unità per modello
Tempi di consegna all'ingrosso
45-60 giorni dopo il deposito e l'approvazione del disegno
Base di preventivo
Modello e tonnellaggio della gru, requisiti di spinta, specifiche di alesaggio/corsa, dimensioni della porta, quantità, porto di destinazione

Come il tuo ordine si muove attraverso Raydafon

  1. 01

    Breve domanda

    Inviare modello e tonnellaggio della gru, spinta richiesta, specifiche di alesaggio/corsa, dimensioni della porta, quantità e porto di destinazione.

  2. 02

    Selezione del modello e preventivo

    Raydafon conferma se il modello di riferimento è adatto o se è necessaria una build personalizzata. Il preventivo FOB Ningbo viene emesso con tempi di consegna.

  3. 03

    Approvazione del disegno

    Per le costruzioni personalizzate, Raydafon esegue il reverse engineering della parte OEM, produce un campione e conferma con l'acquirente l'alesaggio, la corsa, la distanza di installazione e le dimensioni della porta.

  4. 04

    Forgiatura e trattamento termico

    La forgiatura a 7 passaggi e il trattamento termico a doppio invecchiamento stabilizzano il corpo a una resistenza alla trazione superiore a 1250 MPa. Seguono la levigatura e la cromatura dura.

  5. 05

    Montaggio e prova di pressione

    Pistone, guarnizioni, modulo servo e buffer sono assemblati. Il cilindro è sottoposto a test di pressione a 32 MPa e a corsa testata per verificarne la scorrevolezza e la risposta del servo.

  6. 06

    Imballaggio e spedizione

    Le bombole sono imballate in casse di legno rinforzate con olio antiruggine e tappi terminali protettivi. Spedito via mare, aereo o espresso con bolla di accompagnamento, fattura e rapporto di ispezione.

Documentazione e supporto alla qualità

  • ✓
    Certificato materiale

    Certificato del corpo in acciaio legato, registro del trattamento termico del doppio invecchiamento, scheda tecnica del composto di tenuta fornita con ogni spedizione.

  • ✓
    Rapporto sul test di pressione

    Ogni bombola è stata testata a pressione a 32 MPa prima dell'imballaggio. Vengono registrate le perdite, la regolarità della corsa, la risposta del servo e l'adattamento delle porte.

  • ✓
    Registro delle ispezioni dimensionali

    Alesaggio, stelo, corsa, distanza di installazione e dimensioni delle porte registrate rispetto alla specifica ordinata o al disegno del cliente.

  • ✓
    Imballaggio per l'esportazione

    Custodia in legno rinforzata con olio antiruggine e tappi protettivi. Grandi lotti di bombole pallettizzati e reggiati per il trasporto marittimo.

Domande frequenti

Che cos'è un cilindro idraulico a brandeggio per gru?

Un cilindro idraulico a brandeggio per gru è il componente idraulico che controlla l'angolo del braccio su una gru mobile. L'orzata si riferisce al sollevamento o all'abbassamento del braccio e il cilindro guida questo movimento attraverso un design telescopico a più stadi a doppio effetto. È uno dei cilindri principali delle gru mobili insieme al cilindro del contrappeso e al cilindro degli stabilizzatori.

Qual è il modello di riferimento e la sua spinta?

Il modello di riferimento è ZXSTC1000S.2.5-00 con spinta dinamica in tempo reale di 3.000 kN, pressione di esercizio di 32 MPa, alesaggio di Φ320 mm, stelo di Φ280 mm, corsa di 4.000 mm, distanza di installazione di 4.750 mm e peso unitario di 1.522 kg. Raydafon supporta alesaggio e corsa personalizzati per i marchi di gru OEM.

Quale materiale e processo di forgiatura vengono utilizzati?

Il corpo del cilindro è forgiato a 7 passaggi in acciaio legato ad alta resistenza di grado aeronautico, quindi sottoposto a doppia invecchiamento per stabilizzare la resistenza alla trazione superiore a 1250 MPa. Questo processo di forgiatura migliora la struttura dei grani e la resistenza alla fatica rispetto alla fusione convenzionale o alla lavorazione da barra, il che è importante su un cilindro di spinta da 3000 kN che esegue cicli di sollevamento continui.

Quanto è preciso il servocomando?

Raydafon utilizza un servomodulo elettroidraulico integrato con nuclei di servovalvole di livello aeronautico e un sensore di spostamento magnetostrittivo con precisione di ±0,03 mm. Ciò supporta il funzionamento stabile a velocità ultrabassa pari a 0,08 mm/s, in modo che l'operatore possa posizionare il braccio con precisione senza stick-slip.

Come funziona il sistema a tripla sigillatura?

La tripla struttura di tenuta progressiva ha tre strati. La guarnizione principale è un anello composito in gomma perfluoroetere importato dalla Germania con un design a doppio labbro per la compensazione della pressione a due vie. Lo strato intermedio utilizza un labbro antipolvere a gradini che intercetta le particelle solide più grandi di 5 μm. Lo strato esterno fornisce un'ulteriore protezione dai tergicristalli. La capacità antinquinamento è superiore del 40% rispetto ad una tenuta a singolo labbro.

Qual è il meccanismo di risparmio energetico?

Raydafon utilizza un innovativo circuito ad ampiezza differenziale che riduce il volume di circolazione dell'olio idraulico del 35% in condizioni di assenza di carico. In combinazione con un gruppo pompa con motore sincrono a magneti permanenti ad alta efficienza, il consumo energetico complessivo del sistema è ridotto del 28% rispetto alla soluzione tradizionale.

Qual è il ciclo di manutenzione e il range di personalizzazione?

Il cilindro è progettato per un ciclo di 5.000 ore senza manutenzione in ambienti con nebbia salina e polvere. Raydafon supporta la personalizzazione completa dei diametri del foro del cilindro da Φ50 mm a Φ500 mm, oltre a imballaggi OEM e etichetta privata. MOQ è di 5 unità per modello.

Come posso richiedere un preventivo?

Invia il modello e il tonnellaggio della tua gru, la spinta richiesta, le specifiche di alesaggio/corsa, dimensioni della porta, quantità e porto di destinazione. Raydafon confermerà il modello o progetterà una costruzione personalizzata, quindi offrirà un preventivo FOB Ningbo con tempi di consegna e dettagli di imballaggio.

Siete pronti per acquistare cilindri idraulici con volata per gru personalizzati?

Invia il modello e la stazza della tua gru, la spinta richiesta, le specifiche di alesaggio/corsa e la quantità dell'ordine. Raydafon confermerà il modello o progetterà una costruzione personalizzata, quindi offrirà un preventivo FOB Ningbo con tempi di consegna e dettagli di imballaggio.
