Cilindro idraulico del contrappeso della gru
  • Cilindro idraulico del contrappeso della gruCilindro idraulico del contrappeso della gru
  • Cilindro idraulico del contrappeso della gruCilindro idraulico del contrappeso della gru

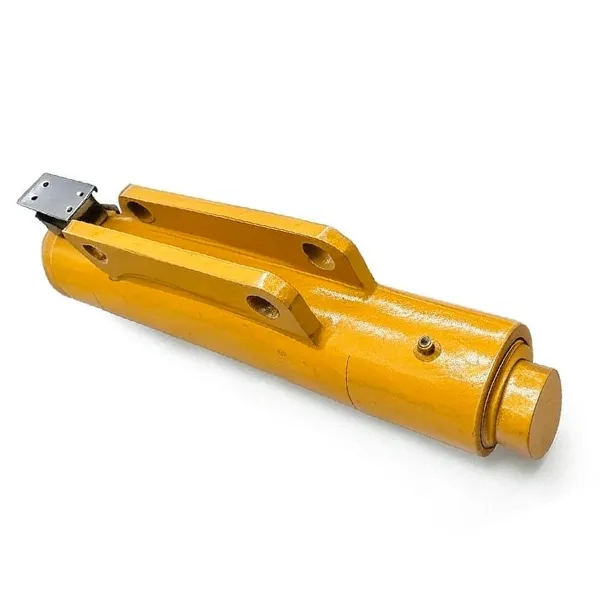

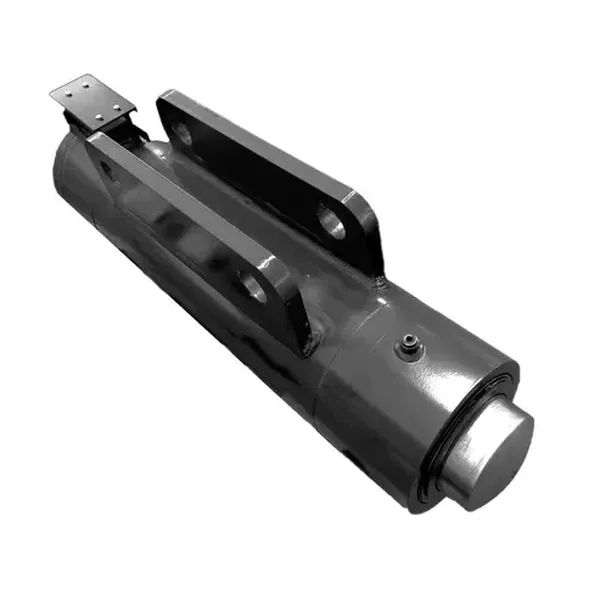

Cilindro idraulico del contrappeso della gru

Cilindro idraulico del contrappeso della gruper gru mobili e attrezzature portuali. Muove il blocco del contrappeso in tempo reale per mantenere l'oscillazione del braccio entro ±1° e ridurre gli arresti dovuti a squilibrio. Costruito per gru tuttoterreno della classe QAY220 da 200–220 t.

ForoΦ200 mm· AstaΦ100 mm· Colpo180 mm· Pressione di esercizio25/40MPa· Peso124 chilogrammi· Disegno n.QAY220.12/13A-00· Acciaio legato di classe 35CrMo · Fabbrica ISO 9001 · MOQ 1 pz. · Corsa personalizzata disponibile · Preventivo entro 24 ore.

Alesaggio Φ200 · Asta Φ100 · 25/40 MPa · Fabbrica OEM

Cilindro idraulico contrappeso per gru perGru mobili e attrezzature portuali: corsa personalizzata, preventivo 24 ore

Raydafon produce il cilindro idraulico del contrappeso della gru che mantiene il braccio bilanciato quando il carico si sposta. Costruito in acciaio legato ad alta resistenza con trattamento superficiale cromato o anticorrosione, offre un'erogazione di forza stabile, controllo dell'oscillazione del braccio di ±1° e un risparmio energetico superiore al 15% rispetto ai cilindri convenzionali a carico equivalente. Fornitura diretta dalla fabbrica da Ningbo, Cina: controllo di processo ISO 9001, MOQ 1 pezzo, corsa personalizzata e interfaccia di montaggio disponibili.

Annoiato)
Φ200 mm
Asta (d)
Φ100 mm
Corsa (S)
180 mm
Installa Distanza
530 mm
Pressione di esercizio
25/40MPa
Peso
124 chilogrammi
Disegno n.
QAY220.12/13A-00
MOQ
1 pezzo

Cosa fa il cilindro idraulico del contrappeso della gru sulla vostra gru

Il cilindro idraulico del contrappeso è l'attuatore principale del sistema di contrappeso di una gru mobile. Quando il braccio si estende, il cilindro sposta il blocco del contrappeso in tempo reale per mantenere il baricentro della gru all'interno dell'involucro di sicurezza. Senza di esso, la gru fa affidamento su un contrappeso fisso, il che significa che la capacità di sollevamento è ridotta oppure il telaio deve essere più pesante del necessario.

Il cilindro del contrappeso Raydafon funziona con il sistema di controllo idraulico della gru per tradurre i segnali del sensore o dell'operatore in un preciso posizionamento del contrappeso. Il risultato è un movimento del braccio più fluido, meno oscillazioni durante il sollevamento nelle giornate ventose e meno arresti imprevisti dovuti ad allarmi di squilibrio. Per l'approvvigionamento degli acquirenticilindri idraulici industriali, questa è la componente che incide più direttamente sul tempo ciclo e sul margine di sicurezza.

Se la tua gru utilizza una funzione di contrappeso diversa, ad esempio un sistema di braccio impennabile, confronta quellacilindro idraulico orzabile della gruoppure sfoglialo per interogamma di cilindri idraulici per gru mobiliprima di selezionare.

Specifiche del cilindro idraulico del contrappeso della gru

Il modello standard riportato di seguito copre la maggior parte dei sistemi di contrappeso per gru mobili da 200–220 t. Sono disponibili alesaggio, corsa e distanza di montaggio personalizzati: invia il tuo disegno e ti forniremo una raccomandazione sulle dimensioni entro 24 ore.

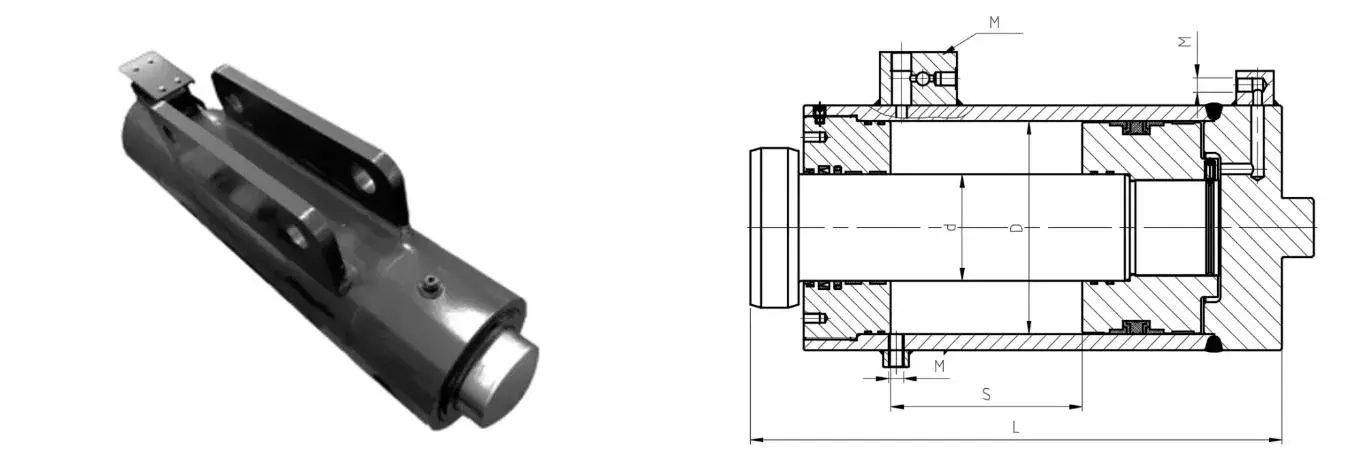

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Disegno quotato del cilindro idraulico del contrappeso della gru — QAY220.12/13A-00

Cilindro idraulico del contrappeso della gru standard: dati tecnici
Nome del cilindro Disegno n. Annoiato Asta d Corsa S Installare la distanza L Pressione di esercizio Interfaccia M Peso
Cilindro idraulico del contrappeso QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 chilogrammi
Foro Φ200 mm Asta Φ100 mm Corsa 180mm 25/40MPa 124 chilogrammi QAY220.12/13A-00

Non è la dimensione che ti serve? Costruiamo anche cilindri di contrappeso personalizzati per altre classi di tonnellaggio delle gru. Invia l'alesaggio, la corsa, la pressione e l'interfaccia di montaggio oppure inoltra semplicemente il numero del tuo disegno e i nostri ingegneri confermeranno la corrispondenza.

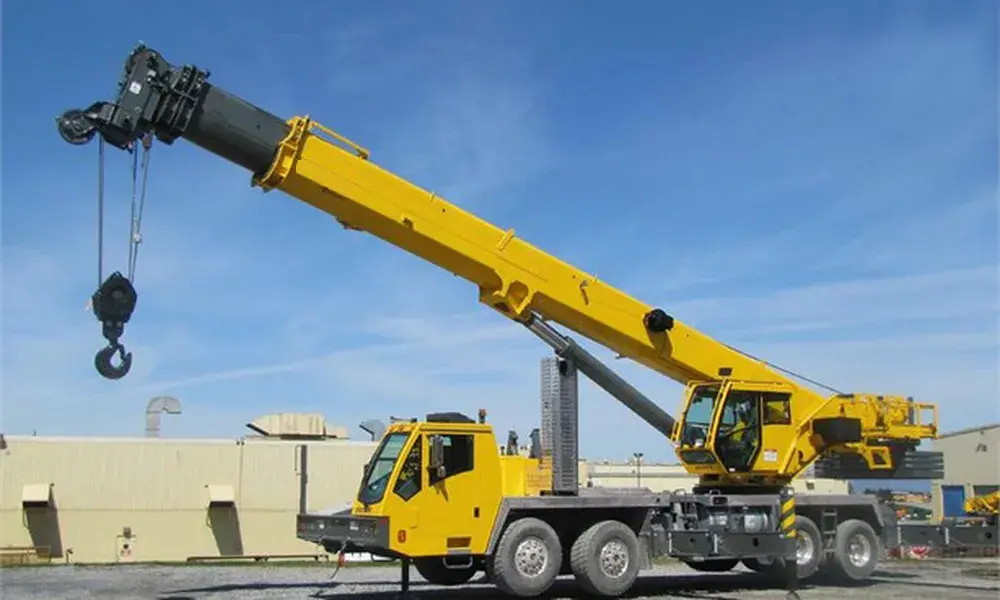

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Perché gli ingegneri del procurement scelgono i cilindri a contrappeso Raydafon

Tre ragioni commerciali spingono a ripetere gli ordini:intervallo di manutenzione più lungo, minore manodopera di manutenzione e forza erogata stabile per tutta la corsa.

01

Corpo in acciaio legato ad alta resistenza

Resiste all'alta pressione e al carico pesante senza deformarsi in servizio continuo. La cromatura superficiale o il rivestimento anticorrosivo sopportano condizioni di cantiere umide, salsedine e polverose.

02

Posizionamento preciso

Funziona con il sistema di controllo idraulico della gru per un'operazione telescopica fluida: rapido riposizionamento del contrappeso durante il sollevamento e regolazione millimetrica del bilanciamento durante il posizionamento preciso.

03

Installazione modulare

Si adatta ai punti di montaggio della gru esistenti senza modifiche su larga scala. Le guarnizioni e le porte di servizio sono accessibili con strumenti standard: la maggior parte delle sostituzioni delle guarnizioni viene completata entro 30 minuti sul posto.

04

Efficienza energetica

La potenza erogata si adatta in tempo reale alle condizioni di lavoro. Rispetto ai cilindri convenzionali di pari resistenza, il consumo energetico è ridotto di oltre il 15%.

Applicazioni: dove gli acquirenti installano questi cilindri

Il cilindro idraulico del contrappeso è specificato ovunque una gru debba rimanere in equilibrio mentre il carico o la posizione del braccio cambiano. Le installazioni tipiche includono:

Gru per container portuali Gru da nave a riva Gru a torre Gru mobili per tutti i terreni Gru cingolate Gru per l'installazione di turbine eoliche Attrezzatura pesante Costruzione della struttura in acciaio Sollevamento Edifici Prefabbricati Gru a portale per cantieri navali

Hai bisogno di una funzione gru correlata? Rivedi l'interoSerie di cilindri idraulici per gru mobilio ilgamma di cilindri idraulici telescopiciper applicazioni di estensione del braccio.

Cilindri contrappeso personalizzati: OEM, etichetta privata e produzione basata su disegno

Raydafon è un produttore di cilindri idraulici OEM, non una società commerciale. La personalizzazione avviene all'interno del nostro stabilimento ISO 9001 a Ningbo, in Cina, la stessa linea che costruisce i nostri cilindri standard.

A

Dimensioni alesaggio e stelo

Alesaggio da Φ40 mm a Φ400 mm. Asta cromata dura con diametro e rugosità superficiale personalizzati.

B

Corsa e montaggio

Lunghezza corsa personalizzata, distanza di installazione, foro del perno, montaggio con flangia o perno secondo necessità.

C

Pressione e guarnizioni

Pressione di esercizio fino a 40 MPa e oltre. Marchi di guarnizioni adatti alla temperatura e al fluido di esercizio.

D

Rivestimento e marcatura

Cromatura, rivestimento anticorrosione o verniciatura. Targhetta e marcatura con etichetta privata disponibili.

Invia un disegno PDF, DWG, DXF o STEP con la pressione di esercizio, il flusso e l'interfaccia di montaggio. I nostri ingegneri restituiscono una raccomandazione sulla taglia e il prezzo di fabbrica entro 24 ore.

Controllo Qualità, Certificazioni e Garanzia 12 Mesi

Ogni cilindro di contrappeso attraversa un percorso di ispezione documentato prima della spedizione: la traccia delle prove su cui gli acquirenti esteri fanno affidamento per l'approvazione del fornitore e l'ispezione in entrata.

  • Processo produttivo certificato ISO 9001
  • Verifiche dell'acciaio in entrata e registrazioni dei trattamenti termici
  • Rapporto sulla levigatura del foro, sullo spessore della cromatura dello stelo e sulla rugosità superficiale
  • Prova di pressione a 1,5× pressione di esercizio nominale prima dell'imballaggio
  • Controllo dell'adattamento della tenuta, della corsa e delle dimensioni di montaggio
  • Garanzia limitata di 12 mesi contro i difetti di fabbricazione

Come ordinare: MOQ, tempi di consegna, imballaggio e spedizione

MOQ

1 pezzo

Le misure standard vengono spedite a partire da 1 pezzo. Prezzi a volume da 20 pezzi per progetti OEM.

GUIDA

15 – 30 giorni

Dopo il prelievo conferma e deposito. I progetti personalizzati possono estendersi fino a 45 giorni.

PACCHETTO

Custodia in legno

Pellicola antiruggine VCI, essiccante, pallet personalizzato per fori di grandi dimensioni. Imballaggio standard per l'esportazione.

NAVE

Mare/Aereo/Espresso

Termini EXW, FOB, CIF e DDP. Documenti di esportazione completi: CI, PL, CO, modulo A/E, certificato del materiale.

Cilindro idraulico del contrappeso della gru: domande frequenti dell'acquirente

Qual è la funzione del cilindro idraulico del contrappeso della gru?

Muove il blocco del contrappeso in tempo reale per mantenere il baricentro della gru all'interno dell'involucro sicuro mentre il braccio si estende o il carico si sposta. Ciò consente a un telaio più leggero di sollevare lo stesso carico, riduce l'oscillazione del braccio ed elimina gli arresti causati da allarmi di squilibrio.

Quali sono le specifiche standard del cilindro contrappeso della vostra gru?

Alesaggio Φ200 mm, stelo Φ100 mm, corsa 180 mm, distanza di installazione 530 mm, pressione di esercizio 25 MPa e 40 MPa, interfaccia 3-G1/4 · M20×1,5 · 2-M14×1,5, peso 124 kg. Numero disegno QAY220.12/13A-00.

È possibile personalizzare l'alesaggio, la corsa e l'interfaccia di montaggio?

SÌ. Costruiamo cilindri a contrappeso personalizzati con alesaggio da Φ40 mm a Φ400 mm, corsa e distanza di installazione personalizzate, foro del perno o montaggio a flangia e qualsiasi filettatura di interfaccia richiesta. Invia un disegno PDF, DWG, DXF o STEP e faremo un preventivo entro 24 ore.

Qual è la pressione massima di esercizio?

Il modello standard ha una potenza nominale di 25 MPa continui e 40 MPa di picco. Valori nominali di pressione più elevati sono disponibili su richiesta con selezione di guarnizioni abbinate e spessore dello stelo cromato.

Qual è il MOQ, i tempi di consegna e la garanzia?

MOQ 1 pezzo per le dimensioni standard. Tempi di consegna 15-30 giorni dalla conferma del prelievo e dal deposito. Garanzia limitata di 12 mesi contro i difetti di fabbricazione. Documenti di esportazione completi forniti con ogni spedizione.

Quali modelli di gru utilizzano questo cilindro contrappeso?

È progettato per le gru mobili della classe QAY220 e per le equivalenti gru tuttoterreno da 200–220 t. Forniamo anche cilindri di contrappeso per altre classi di tonnellaggio: invia il modello della gru e il numero del disegno per un controllo di compatibilità.

Come installo il cilindro contrappeso su una gru esistente?

Il cilindro utilizza un design di montaggio modulare che si adatta ai punti di montaggio della gru esistenti senza modifiche importanti. Confermare il diametro del perno di montaggio, la distanza di installazione e l'interfaccia idraulica prima di ordinare. I disegni di installazione dettagliati sono forniti con la spedizione. I nostri ingegneri possono anche rivedere il piano di installazione prima della consegna.

Posso ordinare un campione prima di effettuare un ordine all'ingrosso?

SÌ. Si accettano ordini di campioni per dimensioni standard. Il costo del campione e il trasporto vengono quotati separatamente e possono essere accreditati sul primo ordine in blocco.

Richiedi un preventivo per il cilindro contrappeso per gru

Invia il modello della tua gru, il numero del disegno o la pressione di esercizio. I nostri ingegneri rispondono entro 24 ore con una raccomandazione sulla taglia e il prezzo di fabbrica.
