Cilindro di inclinazione del carrello elevatore

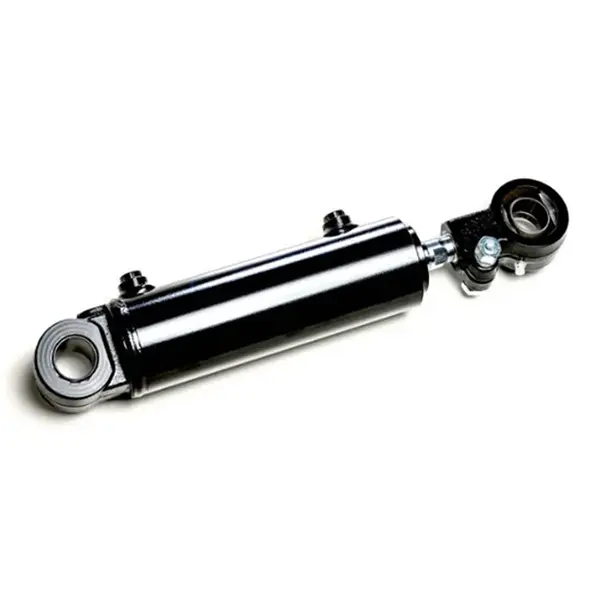

  • Cilindro di inclinazione del carrello elevatoreCilindro di inclinazione del carrello elevatore

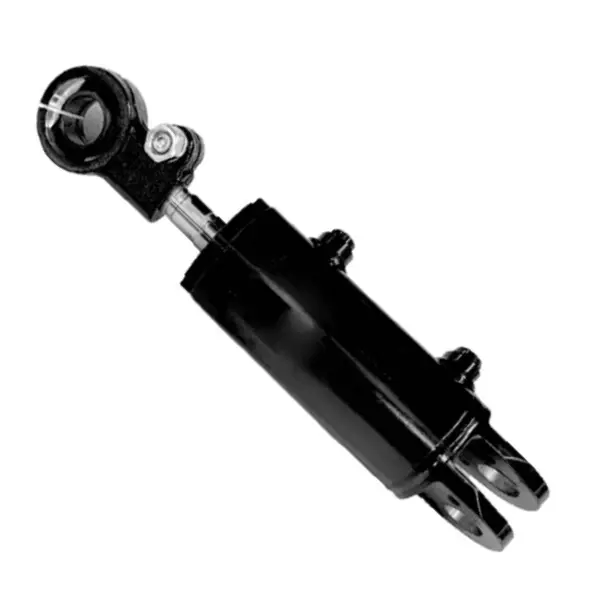

  • Cilindro di inclinazione del carrello elevatoreCilindro di inclinazione del carrello elevatore
  • Cilindro di inclinazione del carrello elevatoreCilindro di inclinazione del carrello elevatore

Cilindro di inclinazione del carrello elevatore

Il cilindro di inclinazione del carrello elevatore Raydafon è un cilindro idraulico progettato su misura per il controllo dell'inclinazione del montante forche su carrelli elevatori da 1,5-18 tonnellate. Realizzato in acciaio ad alta resistenza con pistone, corpo cilindro, stelo e set di guarnizioni abbinati. Pressione di esercizio 7-14 MPa, nessuna fluttuazione di pressione sotto carico. Diametri foro standard 60-100 mm, diametri stelo 25-40 mm, corsa 32-193 mm. Il fissaggio a vite e il collegamento dell'anello di ritenzione consentono la sostituzione del paraolio in pochi minuti senza rimuovere l'albero. Adatto per operazioni di magazzino, fabbrica e porto. Alesaggio, corsa e distanza di installazione personalizzati disponibili per i marchi di carrelli elevatori OEM. MOQ 50 unità, tempi di consegna all'ingrosso di 25-35 giorni. Inviare il modello del carrello elevatore, i requisiti di alesaggio/corsa e la quantità per un preventivo.
OEM Raydafon · Pezzi di ricambio per carrelli elevatori

Cilindro di inclinazione per carrello elevatore personalizzato per carrelli elevatori da 1,5-18 tonnellate: fornitura diretta dal produttore OEM

Il cilindro di inclinazione del carrello elevatore è il componente idraulico che controlla l'inclinazione in avanti e all'indietro del montante e delle forche. Raydafon produce cilindri di inclinazione per carrelli elevatori da 1,5-18 tonnellate utilizzando acciaio ad alta resistenza e un set pistone/stelo/guarnizione abbinato. La pressione di esercizio è stabile a 7-14 MPa sotto carico. Il fissaggio a vite e il collegamento con anello di ritenzione consentono la sostituzione del paraolio in pochi minuti senza rimuovere l'albero. Adatto per il carico di magazzini, il sollevamento di fabbriche e il turnover portuale.

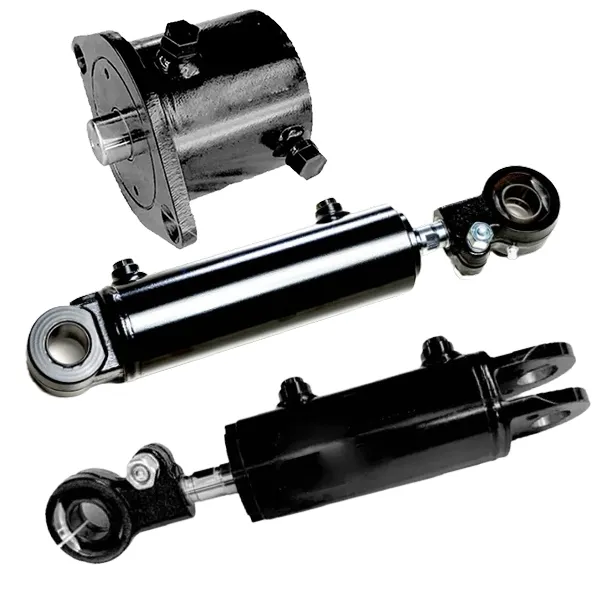

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tonnellate
7-14MPa Pressione di esercizio
Φ60-100 mm Diametro del foro
Φ25-40 mm Diametro asta
32-193 mm Colpo
3,4-22 chilogrammi Peso unitario
Anatomia del prodotto

All'interno del cilindro di inclinazione: 25 parti abbinate

Il cilindro non è assemblato con hardware di base. Il pistone, il corpo del cilindro, l'asta del pistone e il set di guarnizioni sono accoppiati come un unico set, in modo simile al modo in cui un installatore esperto rifinisce a mano una coppia abbinata. Ecco perché il cilindro funziona stabilmente per anni ad alta pressione senza perdere la pressione della premistoppa.

Diversi tonnellaggi di carrelli elevatori utilizzano diametri interni e corse diverse, quindi il modello del cilindro di inclinazione deve corrispondere al carrello. Raydafon immagazzina e produce sette modelli standard da QA20V500 a A45M300 e può produrre un modello personalizzato su disegno del cliente. Per i camion che necessitano invece della funzione di sollevamento verticale, Raydafon produce anche ilCilindro di sollevamento del carrello elevatore.

Forklift tilt cylinder parts anatomy

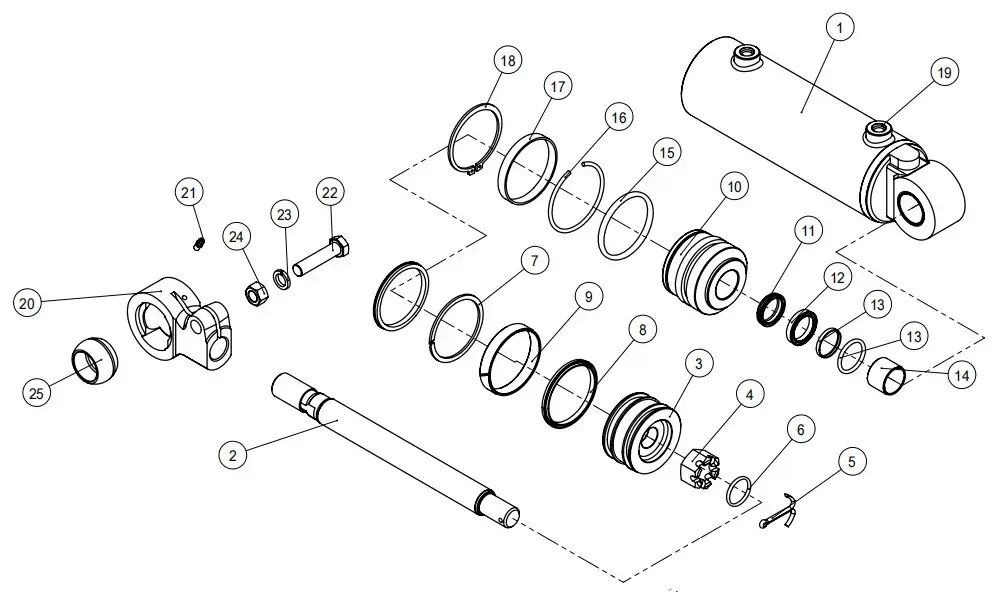

Schema delle parti numerate: 25 componenti abbinati

Elenco dei componenti da 25 parti

Le parti sono numerate di seguito per corrispondere alla vista esplosa. I numeri da 1 a 25 corrispondono al diagramma sopra.

01Complessivo alloggiamento cilindro
02Asta del pistone
03Pistone
04Dado esagonale
05Coppiglie
06O-ring
07Anello posteriore
08Sigillo del foro
09Anello di usura
10Guida Bush
11Tergipolvere
12Anello a U
13Guarnizione dello stelo
14Du Bush
15O-ring
16Filo tondo
17Portaachiavi
18Anelli elastici per albero
19Tappo
20Forcella
21Ingrassatore
22Bullone
23Rondelle elastiche
24Noce
25Cuscinetto sferico

Matrice del modello standard: sette combinazioni alesaggio/corsa

Scegli il modello che corrisponde al tonnellaggio del tuo carrello elevatore e al modello di montaggio oppure invia il tuo disegno OEM per una costruzione personalizzata. Tutti i modelli elencati di seguito condividono la stessa architettura abbinata pistone/stelo/guarnizione.

Numero del disegno Foro ΦD Asta Φd Corsa S Installare. l Pressione Porta Peso
QA20V500-405000-000 Φ60 Φ30 32 109 18MPa 2-M14×1,5 3,4 chilogrammi
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 chilogrammi
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 chilogrammi
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 chilogrammi
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 chilogrammi

Non riesci a trovare il tuo modello? Invia il numero del disegno OEM o un campione fisico. Raydafon esegue il reverse engineering, produce un campione e quota il lotto sullo stesso disegno. Per la gamma più ampia di cilindri idraulici per carrelli elevatori, consultare laCilindro idraulico del carrello elevatorecategoria.

Forklift tilt cylinder dimension drawing 1
Modello QA20V500-405000-000 · Φ60 × Φ30 × 32 corsa

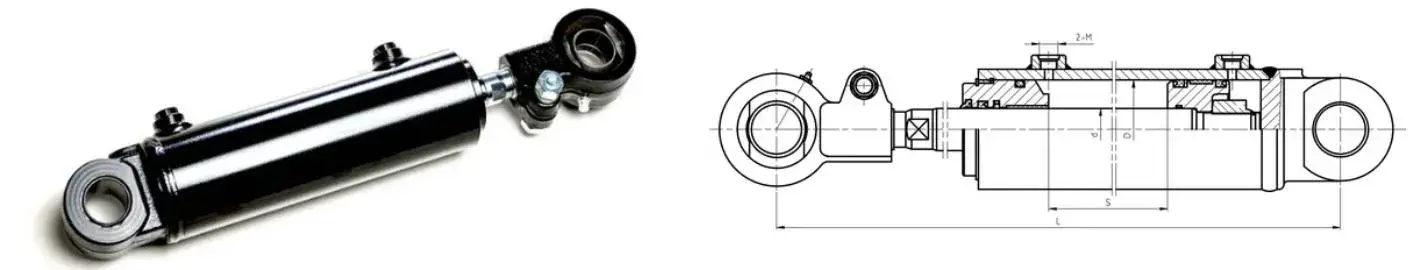

Forklift tilt cylinder dimension drawing 2
Modelli S16N450 / RTE35M300 / A15N450

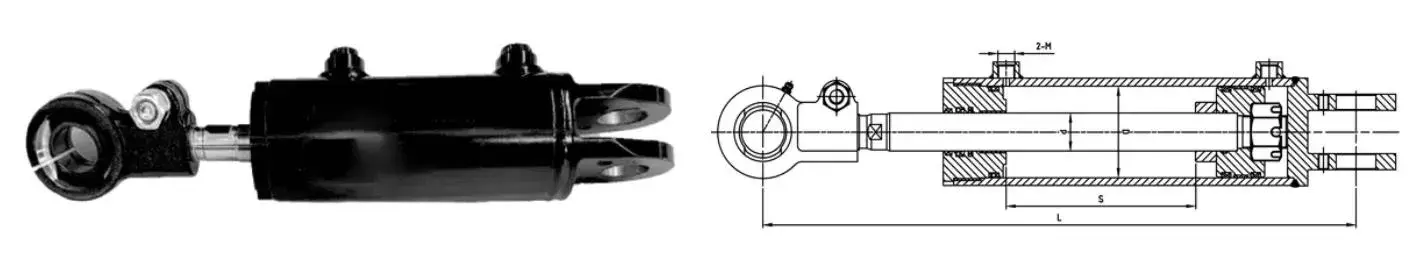

Forklift tilt cylinder dimension drawing 3
Modelli A30M300 / A35M300 / A45M300

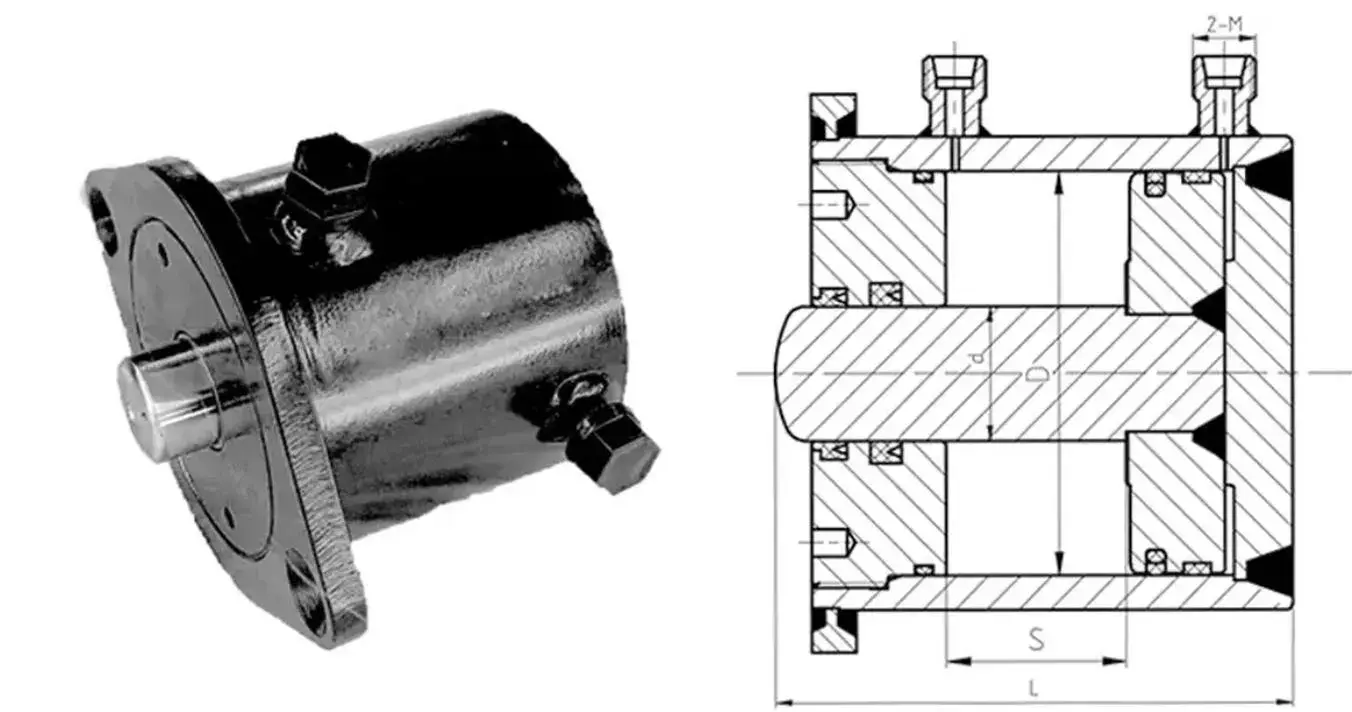

Forklift tilt cylinder dimension drawing overview
Panoramica dell'installazione: schema di montaggio e dimensioni dell'interfaccia
Principio di funzionamento

Come il cilindro di inclinazione sposta il montante

Il cilindro di inclinazione spinge il pistone con un movimento alternativo che fa inclinare il montante in avanti e all'indietro. L'olio idraulico entra da una delle due porte alla base del cilindro; lo stelo del pistone si estende e spinge l'albero in avanti, oppure si ritrae e tira indietro l'albero. A differenza degli altri componenti idraulici, questo cilindro funziona in modo fluido in entrambe le direzioni perché le superfici del foro e dello stelo sono adattate al set di guarnizioni.

Su carichi pesanti o irregolari, l'operatore utilizza la funzione di inclinazione per livellare il carico prima del sollevamento. Il controllo accurato dell'angolo è ciò che impedisce lo spostamento del carico e mantiene stabile il carrello. Raydafon testa il cilindro di inclinazione sotto una pressione di esercizio di 7-14 MPa per confermare che la risposta rimane fluida a pieno carico.

Vantaggi dei cilindri di inclinazione del carrello elevatore Raydafon

01

Stabile ad alta pressione

Il set abbinato di pistone, stelo e guarnizioni mantiene la pressione stabile a 7-14 MPa. Nessuna fluttuazione sotto carico pesante o durante lunghi turni di lavoro.

02

Composto sigillante resistente all'usura

Le guarnizioni sono realizzate in un composto resistente all'usura con basse perdite d'olio e bassa usura. Affidabile in magazzini polverosi o ambienti umidi.

03

Progettazione di manutenzione rapida

Il fissaggio a vite e il collegamento dell'anello di sicurezza consentono la sostituzione del paraolio in pochi minuti. Non è necessario rimuovere l'intero montante dal camion.

04

Sette modelli standard

Alesaggio da Φ60 a Φ100, stelo da Φ25 a Φ40, corsa da 32 a 193 mm. Copre la maggior parte delle applicazioni per carrelli elevatori da 1,5-18 tonnellate senza un ordine di attrezzature personalizzato.

05

Supporto OEM

Invia marca e modello del carrello elevatore o numero di disegno. Raydafon esegue il reverse engineering, campiona e quota un lotto personalizzato sullo stesso disegno.

06

Fornitura diretta in fabbrica

Prodotto nello stabilimento Raydafon. I clienti trattano con il produttore, non con un commerciante. Risposta post-vendita rapida e qualità stabile dei lotti.

Dove vengono utilizzati i cilindri di inclinazione del carrello elevatore

  • A
    Carico e scarico magazzino

    Caricamento di container, prelievo di pallet e trasferimento di scaffali in cui l'operatore deve livellare il carico prima del sollevamento. Il controllo accurato dell'angolo impedisce lo spostamento del carico.

  • B
    Operazioni di sollevamento in fabbrica

    Carichi industriali pesanti o irregolari in cui il carrello elevatore deve inclinare il montante in avanti o all'indietro per bilanciare il carico durante il ciclo di sollevamento.

  • C
    Fatturato portuale e logistico

    Ambienti a ciclo intensivo continuo in cui il cilindro di inclinazione esegue migliaia di cicli per turno. Le guarnizioni abbinate e la bassa usura lo mantengono in funzione senza perdite.

  • D
    Aftermarket e distribuzione ricambi

    Rivenditori di carrelli elevatori e fornitori aftermarket che necessitano di un cilindro di inclinazione affidabile equivalente all'OEM per camion da 1,5-18 tonnellate. Disponibili sia stock di magazzino che produzione personalizzata.

Foglio delle specifiche dell'ordine

Copertura del tonnellaggio
Carrelli elevatori da 1,5 a 18 tonnellate
Pressione di esercizio
7-14MPa (picco testato fino a 18,1 MPa su modelli selezionati)
Diametro del foro
Da Φ60 a Φ100 mm
Diametro asta
Da Φ25 a Φ40 mm
Colpo
da 32 a 193 mm
Distanza di installazione
da 109 a 565 mm
Peso unitario
da 3,4 a 22 chilogrammi
Portaa/interfaccia
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Assemblea
Fissaggio a vite + collegamento ad anello di ritenzione per una rapida sostituzione della guarnizione
Insieme della guarnizione
Parapolvere, U-ring, guarnizione dell'asta, guarnizione del foro, anello posteriore, O-ring, anello di usura, du bush
Personalizzazione
Alesaggio, stelo, corsa, distanza di installazione, tipo di porta personalizzati; Imballaggio OEM e etichetta privata
MOQ
50 unità per modello
Tempi di consegna all'ingrosso
25-35 giorni dopo il deposito e l'approvazione del disegno
Base di preventivo
Modello e tonnellaggio del carrello elevatore, requisiti di alesaggio/corsa, dimensione della porta, quantità, porta di destinazione

Come il tuo ordine si muove attraverso Raydafon

  1. 01

    Breve domanda

    Inviare marca e modello del carrello elevatore, tonnellaggio, alesaggio/asta/corsa richiesta, dimensione della porta, quantità e porto di destinazione.

  2. 02

    Selezione del modello

    Raydafon conferma se un modello standard (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) è adatto o se è necessaria una costruzione personalizzata.

  3. 03

    Approvazione di campioni e disegni

    Per le costruzioni personalizzate, Raydafon esegue il reverse engineering della parte OEM, produce un campione e conferma con l'acquirente l'alesaggio, la corsa, la distanza di installazione e le dimensioni della porta.

  4. 04

    Lavorazione corpo cilindro e stelo

    Il corpo del cilindro in acciaio ad alta resistenza è affinato per garantire la tolleranza. L'asta del pistone è rettificata e cromata per resistere all'usura.

  5. 05

    Montaggio e prova di pressione

    Pistonee, guarnizioni, boccola di guida e forcella sono assemblati. Il cilindro è sottoposto a test di pressione per verificare perdite e corsa regolare alla pressione nominale.

  6. 06

    Imballaggio e spedizione

    Le bombole sono imballate in casse di legno con olio antiruggine e tappi terminali protettivi. Spedito via mare, aereo o espresso con bolla di accompagnamento, fattura e rapporto di ispezione.

Documentazione e supporto alla qualità

  • ✓
    Certificato materiale

    Certificato dei materiali del corpo cilindro e dello stelo, scheda tecnica del composto di tenuta fornito con ogni spedizione.

  • ✓
    Rapporto sul test di pressione

    Ogni bombola viene testata alla pressione nominale prima dell'imballaggio. Vengono registrate le perdite, la regolarità della corsa e l'adattamento delle porte.

  • ✓
    Registro delle ispezioni dimensionali

    Alesaggio, stelo, corsa, distanza di installazione e dimensioni delle porte registrate rispetto alla specifica ordinata o al disegno del cliente.

  • ✓
    Imballaggio per l'esportazione

    Custodia in legno con olio antiruggine e tappi protettivi. Grandi lotti di bombole pallettizzati e reggiati per il trasporto marittimo.

Domande frequenti

Cos'è un cilindro di inclinazione del carrello elevatore?

Un cilindro di inclinazione del carrello elevatore è un cilindro idraulico che controlla l'inclinazione in avanti e all'indietro del montante e delle forche. È uno dei componenti principali del sistema idraulico del carrello elevatore, insieme al cilindro di sollevamento e al cilindro di sterzo. Quando l'operatore sposta la leva di inclinazione, il cilindro si estende o si ritrae, facendo ruotare il montante attorno al perno inferiore e modificando l'angolo delle forche.

Quale range di tonnellaggio copre Raydafon?

Raydafon produce cilindri di inclinazione per carrelli elevatori da 1,5 a 18 tonnellate. I modelli standard coprono diametri del foro da Φ60 mm a Φ100 mm, diametri dello stelo da Φ25 mm a Φ40 mm e corse da 32 mm a 193 mm. Alesaggio e corsa personalizzati sono disponibili per i marchi di carrelli elevatori OEM.

Quale pressione di esercizio può sopportare la bombola?

Il cilindro è valutato per una pressione di esercizio di 7-14 MPa su tutta la gamma di modelli standard, con capacità di pressione di picco testata a 18,1 MPa su modelli specifici come S16N450-600000-001Z e RTE35M300-600000-500.

Quali materiali e guarnizioni vengono utilizzati?

L'alloggiamento del cilindro e l'asta del pistone sono realizzati in acciaio ad alta resistenza. Il set di guarnizioni comprende un raschiapolvere, un anello a U, una guarnizione per lo stelo, una guarnizione per il foro, un anello posteriore, un O-ring, un anello antiusura e una boccola. Le guarnizioni utilizzano un composto resistente all'usura, che garantisce basse perdite di olio e bassa usura in magazzini polverosi o ambienti umidi.

Quanto è difficile la manutenzione?

Il cilindro utilizza un fissaggio a vite e una connessione ad anello di ritenzione. Il personale di manutenzione può sostituire il paraolio o risolvere i problemi del cilindro svitando le viti e rimuovendo l'anello di ritenzione. Questa operazione può essere eseguita in pochi minuti senza rimuovere l'intero montante dal carrello elevatore.

Raydafon può produrre cilindri OEM per una marca specifica di carrelli elevatori?

SÌ. Raydafon supporta la produzione OEM a fronte di un disegno del cliente o di un campione esistente. Invia la marca e il modello del carrello elevatore, il diametro del foro, il diametro dello stelo, la corsa, la distanza di installazione, le dimensioni e la quantità della porta e Raydafon proporrà un cilindro di inclinazione personalizzato.

Qual è il MOQ e il tempo di consegna?

MOQ è di 50 unità per modello. Il tempo di consegna per l'insieme è di 25-35 giorni dopo il deposito e l'approvazione del disegno, a seconda della complessità del modello e della quantità dell'ordine.

Come posso richiedere un preventivo?

Invia il modello e il tonnellaggio del tuo carrello elevatore, il diametro del foro richiesto, il diametro dello stelo, la corsa, la distanza di installazione, le dimensioni della porta, la quantità e la porta di destinazione. Raydafon risponderà con un preventivo FOB Ningbo, tempi di consegna e dettagli di imballaggio.

Pronti per acquistare cilindri di inclinazione per carrelli elevatori personalizzati?

Invia il modello del tuo carrello elevatore e il tonnellaggio, i requisiti di alesaggio/corsa, le dimensioni della porta e la quantità dell'ordine. Raydafon confermerà il modello o progetterà una costruzione personalizzata, quindi offrirà un preventivo FOB Ningbo con tempi di consegna e dettagli di imballaggio.

Richiedi subito un preventivo
Invia richiesta
