Cilindro di sollevamento del carrello elevatore
  • Cilindro di sollevamento del carrello elevatoreCilindro di sollevamento del carrello elevatore
  • Cilindro di sollevamento del carrello elevatoreCilindro di sollevamento del carrello elevatore

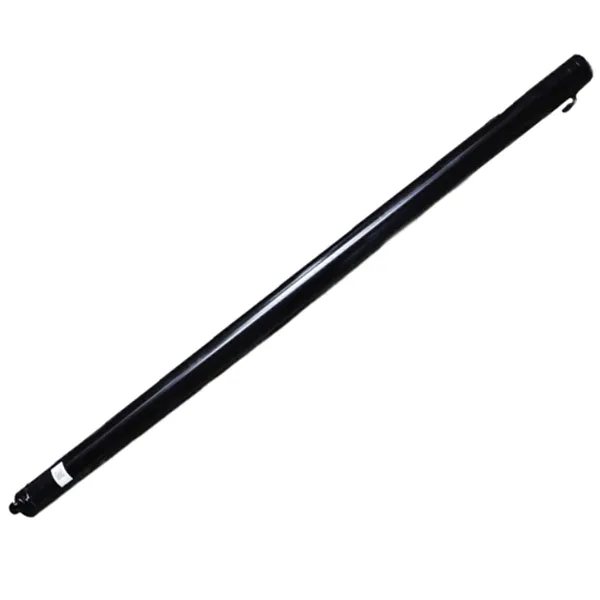

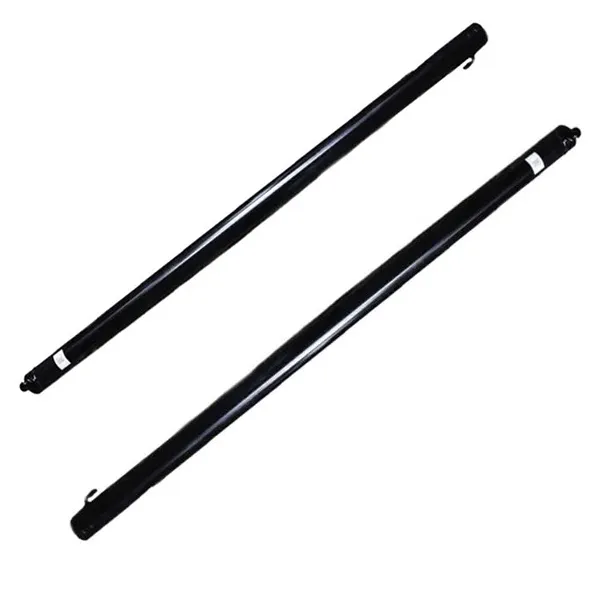

Cilindro di sollevamento del carrello elevatore

Il cilindro di sollevamento del carrello elevatore Raydafon è il componente di sollevamento verticale installato sul montante che solleva e abbassa la piastra portaforche. Realizzato in acciaio ad alta resistenza con pistone abbinato e struttura ottimizzata dell'anello di tenuta. I modelli standard coprono alesaggio Φ56-60 mm, stelo Φ45 mm, corsa 1500-1505 mm e pressione di esercizio 17,5-18,1 MPa. I modelli avanzati includono un dispositivo ammortizzante che impedisce forti impatti a tutta corsa, proteggendo sia il carico che la struttura del montante. Compatibile con carrelli elevatori elettrici e diesel. Cinque modelli standard da N30M300 a A2A35M300, alesaggio e corsa personalizzati disponibili per OEM. MOQ 50 unità, tempi di consegna all'ingrosso di 25-35 giorni. Invia modello di carrello elevatore, requisiti di corsa e quantità per un preventivo.
Raydafon · Produttore OEM cinese

Cilindro di sollevamento per carrello elevatore personalizzato per carrelli elevatori elettrici e diesel - Corsa 1500 mm, fornitura diretta OEM

Il cilindro di sollevamento del carrello elevatore è il cilindro idraulico verticale installato sul montante che solleva e abbassa la piastra portaforche. Raydafon lo produce in acciaio ad alta resistenza con un pistone abbinato e una struttura ottimizzata dell'anello di tenuta che riduce le perdite di olio e l'usura. I modelli avanzati includono un dispositivo ammortizzante che impedisce forti impatti a tutta corsa, proteggendo il carico fragile e riducendo l'usura del montante.

Compatibile con Elettrico e diesel
Pressione di esercizio 17,5-18,1MPa
Foro ΦD Da Φ56 a Φ60 mm
Asta Φd Φ45 mm
Corsa S 1500-1505mm
Peso unitario 32,6-50 chilogrammi
Verticale vs orizzontale

Cilindro di sollevamento e cilindro di inclinazione: cosa fa effettivamente il cilindro di sollevamento

Asse verticale

Cilindro di sollevamento(questo prodotto)

  • MovimentoVerticale su e giù
  • FunzioneSolleva e abbassa la piastra portaforche
  • Gamma di corseNorma 1500-1505mm
  • MontaggioInstallato all'interno dei binari dell'albero
  • Dispositivo tamponeDisponibile sui modelli avanzati

Entrambi i cilindri lavorano insieme durante un ciclo di sollevamento e posizionamento: l'operatore inclina il montante per livellare il carico, quindi solleva il carrello con il cilindro di sollevamento. L'abbinamento dei due cilindri della stessa fabbrica mantiene la risposta idraulica coerente e semplifica l'inventario dei pezzi di ricambio. La gamma completa è elencata nelCilindro idraulico del carrello elevatorecategoria.

Cinque modelli standard: tabella completa delle specifiche

Tutti e cinque i modelli condividono lo stesso corpo in acciaio ad alta resistenza e l'architettura dell'anello di tenuta abbinata. Scegli il modello che corrisponde al montante del tuo carrello elevatore e alla distanza di installazione oppure invia il tuo disegno OEM per una costruzione personalizzata.

Numero del disegno Foro ΦD Asta Φd Corsa S Installare. l Pressione Porta Peso
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 chilogrammi
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 chilogrammi
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5MPa M22×1,5 41 chilogrammi
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 chilogrammi
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 chilogrammi

Non riesci a corrispondere alla distanza di installazione? Invia il numero del disegno OEM o un campione fisico. Raydafon esegue il reverse engineering, produce un campione e quota il lotto sullo stesso disegno. Per la gamma più ampia di cilindri idraulici utilizzati su altre macchine mobili, vedereCilindro idraulicocategoria.

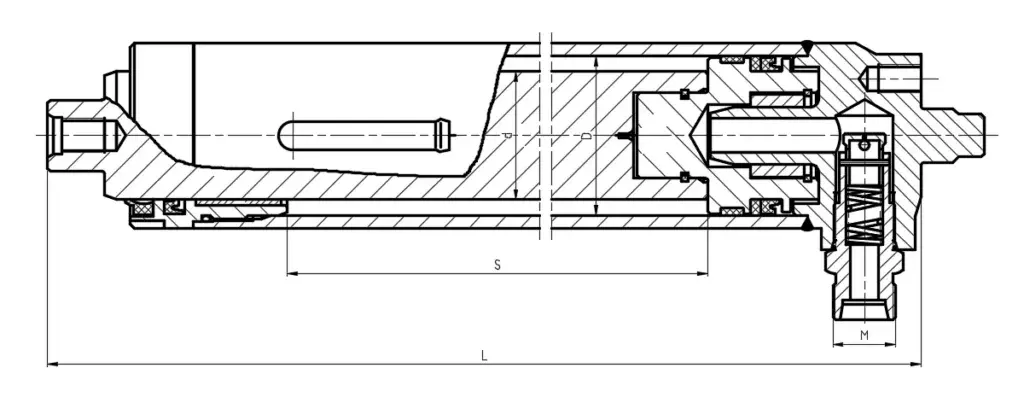

Disegni dimensionali

Forklift lift cylinder dimension drawing
Panoramica dell'installazione: schema di montaggio, interfaccia foro/stelo e posizione della porta

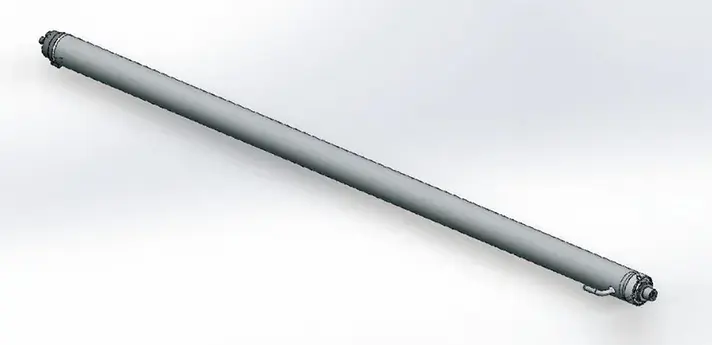

Forklift lift cylinder product detail
Dettagli del prodotto: struttura dell'anello di tenuta e gruppo pistone
Forklift lift cylinder application photo
Applicazione: montato su un montante di carrello elevatore funzionante
Progettazione ingegneristica

Quattro punti di progettazione che prolungano la durata del cilindro

01

Corpo in acciaio ad alta resistenza

La resistenza all'usura e la resistenza alla lavorazione sono requisiti fondamentali. Sui camion per uso intensivo che eseguono cicli giornalieri, la superficie del cilindro mostra un'usura poco visibile dopo un servizio prolungato.

02

Pistone e anello di tenuta abbinati

La geometria del pistone e il profilo dell'anello di tenuta sono abbinati come set. Una volta ottimizzata la struttura dell'anello di tenuta, i guasti legati alle perdite d'olio diminuiscono in modo significativo: un cliente ha riferito che la frequenza di manutenzione è stata dimezzata all'incirca.

03

Controllo reattivo del sollevamento

Il cilindro risponde immediatamente all'input della leva. Gli operatori possono muoversi velocemente in caso di sollevamenti urgenti o rallentare per un posizionamento accurato su carichi fragili, senza ritardi o salti.

04

Dispositivo buffer sui modelli avanzati

Il tampone di fine corsa rallenta il pistone quando la forca raggiunge la parte superiore del montante. Nessun impatto violento, nessuna vibrazione: questo protegge le merci fragili e riduce l'usura strutturale del montante.

Vantaggi dei cilindri di sollevamento per carrelli elevatori Raydafon

  • A
    Compatibile con carrelli elevatori elettrici e diesel

    I cinque modelli standard coprono la maggior parte dei montanti dei carrelli elevatori. Le distanze di installazione da 1658 mm a 1808 mm corrispondono ai comuni camion da magazzino e logistici.

  • B
    Pressione stabile sotto cicli continui

    Valutato 17,5-18,1 MPa. Il set di pistone e guarnizioni abbinati mantiene la pressione stabile durante i frequenti cicli di salita e discesa senza deriva.

  • C
    Basse perdite d'olio, bassa usura

    La struttura di tenuta ottimizzata riduce le perdite in magazzini polverosi e ambienti umidi. La minore frequenza di manutenzione riduce direttamente i costi operativi.

  • D
    Protezione del dispositivo buffer

    I modelli avanzati rallentano il pistone a fine corsa, prevenendo forti impatti su carichi fragili e riducendo l'usura del montante e del cilindro stesso.

  • E
    Supporto OEM

    Invia marca e modello del carrello elevatore o numero di disegno. Raydafon esegue il reverse engineering, campiona e quota un lotto personalizzato sullo stesso disegno.

  • F
    Fornitura diretta in fabbrica

    Prodotto nello stabilimento Raydafon a Ningbo. I clienti trattano direttamente con il produttore, con una risposta post-vendita rapida e una qualità dei lotti stabile.

Dove vengono utilizzati i cilindri di sollevamento del carrello elevatore

Carico e scarico magazzino

Carico contenitori, prelievo pallet e trasferimento sugli scaffali. Il controllo reattivo del sollevamento accelera la movimentazione dei carichi su pallet standard.

Operazioni di sollevamento in fabbrica

Carichi industriali pesanti o irregolari in cui l'operatore necessita di un controllo accurato dell'altezza sulla parte superiore del montante per l'impilamento.

Fatturato portuale e logistico

Ambienti a ciclo pesante continuo. Il dispositivo tampone e le guarnizioni a bassa usura mantengono il cilindro in funzione per migliaia di cicli per turno.

Aftermarket e ricambi

Rivenditori di carrelli elevatori e fornitori aftermarket che necessitano di un cilindro di sollevamento affidabile equivalente all'OEM per i modelli di camion più diffusi. Sono disponibili sia la produzione in stock che quella personalizzata.

Foglio delle specifiche dell'ordine

Compatibilità
Carrelli elevatori elettrici e diesel
Pressione di esercizio
17,5-18,1MPa
Diametro del foro
Da Φ56 a Φ60 mm
Diametro asta
Φ45 mm
Colpo
da 1500 a 1505 mm
Distanza di installazione
da 1658 a 1808 mm
Peso unitario
da 32,6 a 50 chilogrammi
Portaa/interfaccia
G1/2, M22×1,5
Dispositivo tampone
Disponibile sui modelli avanzati per l'arresto completo della corsa senza urti
Sigillatura
Struttura ottimizzata dell'anello di tenuta per ridurre le perdite d'olio e l'usura
Personalizzazione
Alesaggio, corsa, tipo di porta, confezione OEM ed etichetta privata personalizzati
MOQ
50 unità per modello
Tempi di consegna all'ingrosso
25-35 giorni dopo il deposito e l'approvazione del disegno
Base di preventivo
Modello e tonnellaggio del carrello elevatore, corsa richiesta, dimensione della porta, quantità, porta di destinazione

Come il tuo ordine si muove attraverso Raydafon

01

Breve domanda

Inviare marca e modello del carrello elevatore, tonnellaggio, corsa richiesta, dimensione della porta, quantità e porto di destinazione.

02

Selezione del modello

Raydafon conferma se un modello standard (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) è adatto o se è necessaria una costruzione personalizzata.

03

Approvazione di campioni e disegni

Per le costruzioni personalizzate, Raydafon esegue il reverse engineering della parte OEM, produce un campione e conferma con l'acquirente l'alesaggio, la corsa, la distanza di installazione e le dimensioni della porta.

04

Lavorazione corpo e stelo

Il corpo del cilindro in acciaio ad alta resistenza è affinato per garantire la tolleranza. L'asta del pistone è rettificata e cromata per resistere all'usura.

05

Assemblaggio e regolazione del buffer

Pistone, guarnizioni, bussola di guida e dispositivo tampone sono assemblati. La corsa del buffer è regolata in modo che l'arresto sia privo di urti alla pressione nominale.

06

Imballaggio e spedizione

Le bombole sono imballate in casse di legno con olio antiruggine e tappi terminali protettivi. Spedito via mare, aereo o espresso con bolla di accompagnamento, fattura e rapporto di ispezione.

Documentazione e supporto alla qualità

  • ✓
    Certificato materiale

    Certificato dei materiali del corpo cilindro e dello stelo, scheda tecnica del composto di tenuta fornito con ogni spedizione.

  • ✓
    Rapporto sul test di pressione

    Ogni bombola viene testata alla pressione nominale prima dell'imballaggio. Vengono registrate le perdite, la regolarità della corsa e l'adattamento delle porte.

  • ✓
    Registro delle ispezioni dimensionali

    Alesaggio, stelo, corsa, distanza di installazione e dimensioni delle porte registrate rispetto alla specifica ordinata o al disegno del cliente.

  • ✓
    Imballaggio per l'esportazione

    Custodia in legno con olio antiruggine e tappi protettivi. Grandi lotti di bombole pallettizzati e reggiati per il trasporto marittimo.

Domande frequenti

Cos'è un cilindro di sollevamento del carrello elevatore?

Un cilindro di sollevamento del carrello elevatore è il cilindro idraulico verticale installato sul montante che solleva e abbassa la piastra portaforche. Converte la pressione idraulica in movimento lineare lungo l'asse verticale ed è uno dei tre cilindri idraulici principali su un carrello elevatore insieme al cilindro di inclinazione e al cilindro di sterzo.

Qual è la differenza tra il cilindro di sollevamento e il cilindro di inclinazione?

Il cilindro di sollevamento si muove verticalmente e controlla l'altezza della piastra portaforche. Il cilindro di inclinazione si muove orizzontalmente e controlla l'angolo in avanti e all'indietro del montante. Entrambi lavorano insieme durante il sollevamento o il posizionamento di un carico. Raydafon li produce entrambi e il cilindro di inclinazione è elencato separatamente sul sito.

Quale pressione di esercizio gestisce questo cilindro?

A seconda del modello, la pressione di esercizio è di 17,5 MPa o 18,1 MPa. Le dimensioni dell'alesaggio e dello stelo sono adatte a questo intervallo di pressione, pertanto il cilindro mantiene la pressione stabile durante cicli di sollevamento continui.

Quali materiali e guarnizioni vengono utilizzati?

Il corpo del cilindro e lo stelo del pistone sono realizzati in acciaio ad alta resistenza. Il set di guarnizioni utilizza un composto resistente all'usura con una struttura ottimizzata dell'anello di tenuta. Questa struttura riduce le perdite di olio e l'usura, prolungando la durata in magazzini polverosi o in ambienti umidi.

Cos'è il dispositivo buffer e perché è importante?

Sui modelli Raydafon avanzati, il cilindro è dotato di dispositivo tampone a fine corsa. Quando la forca raggiunge la parte superiore del montante, il respingente rallenta il pistone in modo da evitare forti rumori o vibrazioni. Ciò protegge il carico fragile e riduce l'usura da impatto sul montante e sul cilindro stesso.

Con quali carrelli elevatori è compatibile?

I cinque modelli standard coprono le comuni applicazioni dei carrelli elevatori elettrici e diesel. La distanza di installazione varia da 1658 mm a 1808 mm, quindi la maggior parte dei pali standard ha un modello corrispondente. Per i montanti OEM o i camion più vecchi, Raydafon supporta alesaggio, corsa e distanza di installazione personalizzati.

Qual è il MOQ e il tempo di consegna?

MOQ è di 50 unità per modello. Il tempo di consegna per l'insieme è di 25-35 giorni dopo il deposito e l'approvazione del disegno, a seconda della complessità del modello e della quantità dell'ordine.

Come posso richiedere un preventivo?

Invia modello e tonnellaggio del tuo carrello elevatore, corsa richiesta, dimensione della porta, quantità e porto di destinazione. Raydafon confermerà il modello o progetterà una costruzione personalizzata, quindi offrirà un preventivo FOB Ningbo con tempi di consegna e dettagli di imballaggio.

Pronto per acquistare cilindri di sollevamento per carrelli elevatori personalizzati?

Invia il modello e il tonnellaggio del tuo carrello elevatore, la corsa richiesta, le dimensioni della porta e la quantità dell'ordine. Raydafon confermerà il modello standard o progetterà una costruzione personalizzata, quindi offrirà un preventivo FOB Ningbo con tempi di consegna e dettagli di imballaggio.
