Cilindro del braccio idraulico per miniescavatore
  • Cilindro del braccio idraulico per miniescavatoreCilindro del braccio idraulico per miniescavatore
  • Cilindro del braccio idraulico per miniescavatoreCilindro del braccio idraulico per miniescavatore

Cilindro del braccio idraulico per miniescavatore

Raydafon produce cilindri idraulici del braccio per mini escavatori nel proprio stabilimento a Ningbo, in Cina. I diametri del foro standard vanno da 50 mm a 125 mm con diametri dello stelo da 25 mm a 75 mm, corsa fino a 1.000 mm, spinta massima di 361 kN a 29,4 MPa e un intervallo di temperature di esercizio da −20 °C a +70 °C. La canna è forgiata in acciaio legato ad alta resistenza e l'alesaggio è rettificato di precisione, riducendo l'attrito interno e garantendo un controllo accurato del braccio a bassa velocità. Una struttura a doppia tenuta integrata con gomma importata resistente all'usura e un tergicristallo esterno protegge il labbro di tenuta da polvere e umidità, prolungando la durata di oltre il 40%. L'esterno dell'asta e della canna sono trattati anticorrosione per pioggia, fango e lavaggi. Alesaggio, stelo, corsa, centri di montaggio e posizioni delle porte vengono prodotti su disegno per il montaggio o la sostituzione OEM su macchine della classe da 1 a 8 tonnellate. Invia il tuo modello di escavatore o il disegno originale per un preventivo entro 24 ore.

Cilindro del braccio idraulico per miniescavatore: alesaggio 50–125 mm, corsa fino a 1.000 mm

Il cilindro del braccio è il pistone che solleva e abbassa il braccio di un mini escavatore ed è il cilindro che sopporta il carico maggiore dell'intera macchina. Raydafon forgia la canna in acciaio legato ad alta resistenza, rettifica la canna per ridurre l'attrito interno e la sigilla con una disposizione a doppia tenuta per condizioni di sito polverose. Fornito come accessorio OEM o come cilindro sostitutivo realizzato secondo il disegno originale.

  • 50–125 mmDiametro del foro
  • 25–75 mmDiametro asta
  • ≤ 1000 mmColpo
  • 361 kNMassima spinta
  • Da −20 a +70 °CTemperatura di lavoro
01 / PANORAMICA

Cilindro del braccio idraulico per miniescavatore: fornitura OEM e ricambi

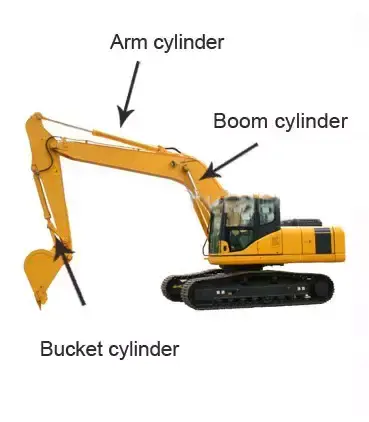

Il cilindro del braccio si trova tra il telaio della macchina e il braccio ed è il componente che solleva l'intera struttura superiore dell'escavatore. Su un mini escavatore, il pistone del braccio funziona con una corsa più breve rispetto a una macchina di dimensioni normali, ma con un ciclo di lavoro elevato, spesso migliaia di cicli al giorno per lavori municipali, paesaggistici e agricoli. Questa combinazione (corsa breve, elevato numero di cicli, ambiente polveroso) è ciò a cui le specifiche devono rispondere, piuttosto che la sola forza bruta.

Raydafon produce questo cilindro nel proprio stabilimento a Ningbo, in Cina, sia per i costruttori di macchine che per il mercato post-vendita. I diametri standard del foro vanno da 50 mm a 125 mm con diametri dello stelo da 25 mm a 75 mm, corsa fino a 1000 mm e spinta massima di 361 kN, con un intervallo di temperature di esercizio da −20 °C a +70 °C. I cilindri correlati della stessa fabbrica includono quello più largocilindro idraulico dell'escavatoregamma, ilCilindro idraulico della benna per piccolo escavatoreche funziona con esso sulla stessa macchina, e ilcilindro idraulicocatalogo relativo ad altre macchine mobili.

02 / SPECIFICHE

Specifiche tecniche

  • Nome del prodottoCilindro idraulico del braccio per miniescavatore
  • Diametro del foro50 mm – 125 mm
  • Diametro asta25 mm – 75 mm
  • Colpo≤ 1000 mm
  • Massima spinta361 kN
  • Pressione massima29,4MPa
  • Temperatura di lavoroDa −20 °C a +70 °C
  • Materiale della cannaForgiatura di acciaio legato ad alta resistenza, foro rettificato di precisione
  • SigillaturaStruttura a doppia tenuta con gomma importata resistente all'usura
  • Trattamento superficialeEsterno con stelo e canna trattati anticorrosione
  • MontaggioSecondo il disegno della macchina: disposizione perno, forcella o flangia
  • PersonalizzazioneAlesaggio, stelo, corsa, centri di montaggio, posizione delle porte, colore della vernice

Scheda tecnica standard per il cilindro del braccio del miniescavatore.

Parametro Valore
Diametro del foro 50 mm – 125 mm
Diametro asta 25 mm – 75 mm
Colpo ≤ 1000 mm
Massima spinta 361 kN
Pressione 29,4MPa
Temperatura di lavoro Da −20 °C a +70 °C

Come si relazionano la spinta e l'alesaggio:la spinta massima di 361 kN si applica al foro più grande della gamma a 29,4 MPa. Un foro più piccolo produce una forza proporzionalmente inferiore alla stessa pressione: un foro da 50 mm a 29,4 MPa dà circa 57,7 kN, un foro da 63 mm circa 91,6 kN e un foro da 80 mm circa 147,8 kN. Specificare sempre l'alesaggio insieme alla pressione del sistema, perché è la spinta di cui la vostra macchina ha bisogno a decidere l'alesaggio, e non il contrario.

03 / DETTAGLIO PRODOTTO

Dettagli del prodotto

Fotografie e viste di riferimento del cilindro del braccio che produciamo per mini escavatori.

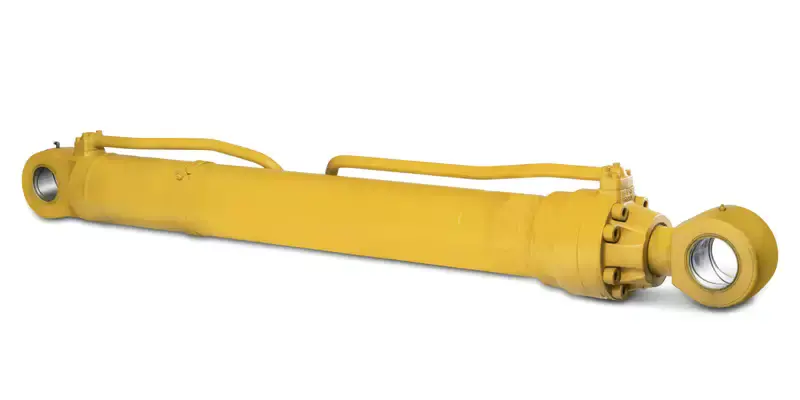

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Cilindro del braccio idraulico per miniescavatore: canna, asta ed estremità di montaggio.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Canna in acciaio legato forgiato con foro rettificato di precisione.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Dimensioni e riferimento di montaggio: verificare con la macchina prima di ordinare.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Superficie dello stelo e disposizione a doppia tenuta.
04 / COSTRUZIONE

Caratteristiche e costruzione del prodotto

Canna forgiata e foro rettificato

La canna è forgiata da materiale in lega ad alta resistenza anziché ricavata dal tubo, il che conferisce una struttura della grana più uniforme e una migliore resistenza alla fatica alle estremità filettate e saldate. Il foro viene quindi rettificato con precisione in modo che la guarnizione del pistone scorra contro una finitura superficiale uniforme; questa finitura è ciò che mantiene basso il coefficiente di attrito interno – circa il 30% inferiore rispetto a un foro non rettificato nei nostri test comparativi – ed è il motivo per cui il braccio può ancora essere regolato con precisione quando la macchina lavora in uno spazio ristretto dove i centimetri contano.

Doppia sigillatura per siti polverosi

Ogni cilindro utilizza una struttura a doppia tenuta incorporata con gomma importata resistente all'usura. La tenuta interna mantiene la pressione idraulica mentre il raschiatore esterno mantiene polvere e umidità lontane dal labbro di tenuta, che è la disposizione che conta nel lavoro in cantiere: una singola tenuta a cui viene consentito di funzionare contaminato è ciò che produce il lento trafilamento che alla fine diventa una perdita. In servizio questa struttura prolunga la durata del cilindro di oltre il 40% rispetto ad una disposizione a tenuta singola e riduce la frequenza con cui la macchina deve fermarsi per la manutenzione.

Realizzato in base alla geometria della tua macchina

Alesaggio, stelo, corsa, centri di montaggio e posizioni delle porte vengono prodotti su disegno. Per un cilindro sostitutivo questa è la parte fondamentale: i centri di montaggio e i diametri dei perni devono corrispondere esattamente al braccio e al telaio della macchina, quindi invia il disegno originale, il modello della macchina o le dimensioni misurate del cilindro guasto e abbineremo l'interfaccia prima di fare un preventivo. Su tutta la gamma sono disponibili diverse configurazioni di corsa e pressione per adattarsi alle attività municipali, paesaggistiche e agricole.

05 / COMPATIBILITÀ

Compatibilità macchina

Questo cilindro del braccio viene fornito per miniescavatori nella classe da circa 1 a 8 tonnellate, dove i diametri del foro compresi tra 50 e 125 mm sono standard. Viene montato sia come primo equipaggiamento che come ricambio sulle macchine, tra le altre, delle seguenti marche:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Bruco
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Notare che:i nomi dei marchi sono elencati solo per indicare le classi di macchine su cui è comunemente montato questo cilindro. Raydafon è un produttore indipendente e non è affiliato, autorizzato o fornitore di apparecchiature originali di questi marchi. Conferma sempre il disegno di montaggio del tuo modello specifico prima di ordinare.

Non sei sicuro di quale alesaggio e corsa hanno bisogno la tua macchina? Invia il modello dell'escavatore, il diametro dell'alesaggio e dello stelo del cilindro esistente, la sua lunghezza perno-perno e la pressione del sistema e noi confermeremo la configurazione.

06 / APPLICAZIONI

Applicazioni

I mini escavatori vengono acquistati perché si adattano dove le macchine di dimensioni normali non possono, ed è proprio lì che il controllo del cilindro del braccio è più importante.

Manutenzione stradale comunale

Posa di condutture e riparazione di chiusini in strade strette, dove il braccio deve essere posizionato lentamente anziché oscillato. Il controllo accurato a bassa velocità riduce il rischio di colpire servizi interrati o superfici finite.

Bonifica e impianto di frutteti

Rimozione di vecchi ceppi di alberi e preparazione di nuovi appezzamenti, con la barra sollevata e abbassata attorno agli alberi in piedi. Il movimento controllato evita danni agli alberi da frutto che devono restare al loro posto.

Lavori di costruzione e demolizione

La demolizione di muri bassi e il sollevamento di materiali da costruzione leggeri, dove la potenza erogata stabile sotto un carico variabile mantiene l'operazione prevedibile per l'operatore e sicura per chiunque lavori nelle vicinanze.

Tutela dell'acqua nei terreni agricoli

Taglio di canali di drenaggio a una profondità e larghezza controllate, operazione ripetibile solo se il cilindro del braccio mantiene la posizione sotto carico invece di spostarsi quando la benna incontra resistenza.

Paesaggistica e realizzazione di giardini

Livellamento, scavo e spostamento del terreno in appezzamenti residenziali ristretti, dove una macchina compatta con controllo preciso del braccio lascia una finitura più pulita e meno riordino manuale.

Sostituzione e riparazione

Sostituzione diretta di un cilindro del braccio rigato, piegato o con perdite su una macchina esistente, prodotto in base al disegno originale o al campione misurato in modo che i perni e le porte siano allineati.

07 / PERCHÉ RAYDAFON

Vantaggi del prodotto

  • Fornitura diretta in fabbricaIl cilindro è forgiato, lavorato, assemblato e testato nello stabilimento Raydafon, quindi non vi è alcun margine commerciale tra te e la produzione, e i disegni e le guarnizioni di ricambio rimangono disponibili per tutta la vita della macchina.
  • Minore attrito internoIl foro rettificato di precisione e il gioco delle guarnizioni del pistone abbinate riducono l'attrito interno, che si traduce in un controllo più fluido alle basse velocità e in una minore generazione di calore nell'olio idraulico durante i turni lunghi.
  • Sigillatura costruita per le condizioni del sitoLa doppia tenuta con raschiatore esterno è specifica per polvere e umidità piuttosto che per un'officina pulita, il che è ciò che prolunga la durata di oltre il 40% e riduce i tempi di fermo macchina non pianificati.
  • Gamma di corse e pressioniLa configurazione di alesaggio, stelo, corsa e pressione può essere adattata alla macchina anziché forzare la dimensione di catalogo più vicina, il che è importante quando si sostituisce un cilindro su un modello fuori produzione.
  • Trattamento superficiale anticorrosioneL'esterno dello stelo e del cilindro sono trattati contro la corrosione, pertanto il cilindro sopravvive alla pioggia, al fango e ai lavaggi senza vaiolature superficiali che distruggono le guarnizioni.
  • Sostituzione basata sul disegnoInvia il disegno originale, il modello della macchina o le dimensioni misurate e la sostituzione viene prodotta su quell'interfaccia, in modo che perni, porte e centri di montaggio si adattino senza modifiche sul posto.

La spinta, la durata delle guarnizioni e gli intervalli di manutenzione dipendono tutti dal foro selezionato, dalla pressione del sistema, dal ciclo di lavoro e dall'efficacia del filtraggio dell'olio idraulico della macchina. Forniteci il modello dell'escavatore e la pressione di esercizio e confermeremo l'alesaggio e la corsa rispetto al carico che il cilindro trasporterà effettivamente.

08 / Domande frequenti sull'ACQUIRENTE

Domande frequenti sull'acquirente

  • Che alesaggio, corsa e pressione copre questo cilindro del braccio del mini escavatore?Diametri alesaggio da 50 mm a 125 mm, diametri stelo da 25 mm a 75 mm, corsa fino a 1000 mm e pressione massima di 29,4 MPa. La spinta massima è di 361 kN nel foro più grande; i fori più piccoli producono proporzionalmente meno forza alla stessa pressione, quindi il foro dovrebbe essere selezionato in base alla spinta di cui la tua macchina ha bisogno.
  • Potete effettuare una sostituzione per il mio modello specifico di escavatore?SÌ. Inviare il modello della macchina, il disegno originale, oppure l'alesaggio misurato, il diametro dello stelo, la corsa, la lunghezza perno-perno e i dettagli di montaggio del cilindro guasto. Confermiamo l'interfaccia e produciamo il cilindro adatto, evitando così i problemi di montaggio derivanti dall'utilizzo di una dimensione generica.
  • Qual è la differenza tra spinta massima e pressione?La pressione è la pressione idraulica per la quale è classificato il cilindro, in questo caso 29,4 MPa. La spinta è la forza che la pressione produce sull'area del pistone, motivo per cui cambia con il diametro dell'alesaggio: 361 kN con un alesaggio di 125 mm, ma solo circa 57,7 kN con un alesaggio di 50 mm alla stessa pressione.
  • In quale intervallo di temperature può funzionare il cilindro?L'intervallo di funzionamento standard è compreso tra −20 °C e +70 °C. Per le macchine che funzionano al di fuori di tale intervallo o con olio idraulico più caldo, comunicateci la temperatura continua dell'olio e confermeremo il materiale della guarnizione e le specifiche adatte.
  • Come viene protetto il cilindro dalla polvere e dall'acqua?Utilizza una struttura a doppia tenuta con gomma importata resistente all'usura e un tergicristallo esterno, quindi il labbro di tenuta è protetto da polvere e umidità. Questa disposizione è specificata per le condizioni del sito piuttosto che per un ambiente pulito ed è ciò che prolunga la durata di servizio di oltre il 40%.
  • Quali informazioni avete bisogno di fornire un preventivo e possono essere fornite guarnizioni di ricambio?Modello della macchina, diametro dell'alesaggio e dello stelo, corsa, pressione di esercizio, tipo di montaggio e quantità: più ne invii, più velocemente confermiamo il progetto. I kit di guarnizioni e i componenti di ricambio sono disponibili separatamente in modo che una macchina possa essere rimessa in servizio dopo un guasto alla guarnizione senza sostituire l'intero cilindro. La quotazione è normalmente entro 24 ore.
09 / CORRELATI

Prodotti correlati e ulteriori letture

Richiedi un preventivo per il cilindro del braccio del miniescavatore

Invia il modello dell'escavatore, il diametro dell'alesaggio e dello stelo, la corsa, la pressione di esercizio, il tipo di montaggio e la quantità, oppure il disegno originale. Confermiamo la configurazione sulla tua macchina e rispondiamo con prezzo e tempi di consegna entro 24 ore.
