In che modo i giunti universali possono semplificare l'installazione e l'allineamento dei macchinari?

L'installazione di macchinari rotanti come pompe, generatori, attrezzi agricoli e trasmissioni industriali spesso comporta noiose procedure di allineamento degli alberi. I tradizionali giunti rigidi richiedono una concentricità quasi perfetta, altrimenti si verificano vibrazioni, guasti prematuri dei cuscinetti e rotture del giunto. È qui che un giunto universale trasforma il processo di installazione. In base alla progettazione, aAccoppiamento universalecompensa disallineamenti angolari, paralleli e assiali significativi tra l'albero motore e quello condotto. Invece di trascorrere ore con strumenti di allineamento laser o basi di spessoramento, la nostra fabbrica ha visto i tempi di installazione ridotti di oltre il 60% quando si utilizzano giunti universali di alta qualità. La geometria del giunto universale compensa dinamicamente il disallineamento, consentendo al meccanico di concentrarsi sul fissaggio dei supporti anziché sul raggiungimento della precisione a livello di micron. Per i tecnici dell'assistenza sul campo e i team di manutenzione degli impianti, ciò significa avviamenti più rapidi e meno rilavorazioni.

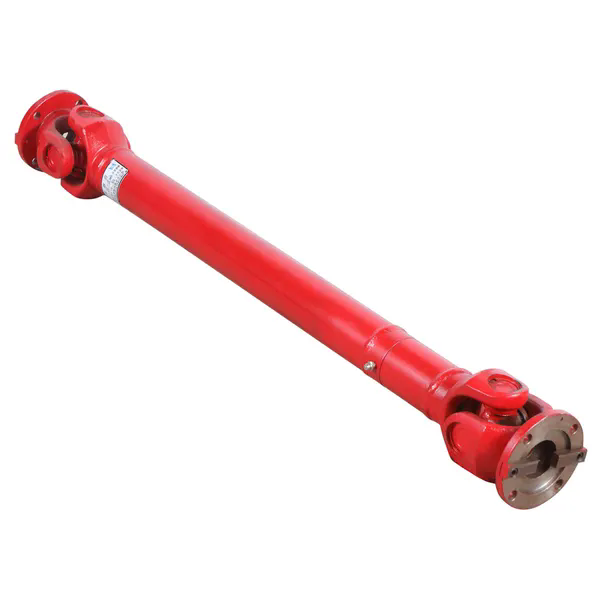

Ma in che modo esattamente un giunto universale semplifica la sfida dell’allineamento? Il segreto sta nell'insieme croce e cuscinetto che funge da cerniera flessibile. Mentre un giunto a flangia rigida trasmette i carichi flettenti direttamente agli alberi, un giunto universale converte il disallineamento in movimento rotatorio senza sollecitare l'attrezzatura collegata. Inoltre, i moderni modelli di giunti universali di Raydafon Technology Group Co., Limited incorporano cuscinetti ad aghi sigillati e gioghi lavorati con precisione che mantengono una velocità costante (o quasi costante) anche ad angoli fino a 30 gradi. Questa funzionalità elimina la necessità di un esatto allineamento orizzontale e verticale. Che tu stia collegando un motore diesel a una pompa idraulica o montando un attrezzo azionato dalla presa di forza, capire come un giunto universale semplifica l'installazione farà risparmiare migliaia di manodopera e preverrà i guasti causati dal disallineamento. In questa guida completa, condividiamo 20 anni di dati sul campo, parametri tecnici e migliori pratiche passo dopo passo della nostra fabbrica.

Sommario

• 1. Perché un giunto universale elimina i requisiti di allineamento di precisione dell'albero?
• 2. In che modo le caratteristiche di progettazione del nostro giunto universale riducono i tempi di installazione?
• 3. Quali parametri tecnici definiscono un giunto universale facile da allineare?
• 4. Come è possibile gestire il disallineamento assiale e angolare senza strumenti speciali?
• 5. Domande frequenti (FAQ)
• 6. Conclusione e CTA per soluzioni di accoppiamento affidabili

Perché un giunto universale elimina i requisiti di allineamento di precisione dell'albero?

Nei metodi di accoppiamento tradizionali come i giunti a flangia rigida o a compressione, l'installatore deve garantire che i due assi dell'albero siano collineari entro 0,05 mm per 100 mm di distanza. Per raggiungere questo obiettivo sono spesso necessari indicatori a quadrante, sistemi di allineamento laser e allentamenti e serraggi ripetuti dei bulloni di fondazione. Un Accoppiamento Universale cambia radicalmente questo paradigma. Invece di forzare gli alberi in perfetto allineamento, tollera il disallineamento trasferendo la coppia attraverso i giunti snodati. La nostra fabbrica ha analizzato centinaia di scenari di installazione e i dati mostrano costantemente che un giunto universale può accettare fino a 5 gradi di disallineamento angolare e 3 mm di offset parallelo senza alcuna perdita misurabile nell’efficienza della trasmissione di potenza. Ciò significa che un meccanico può semplicemente imbullonare l'attrezzatura al telaio di base e farla scorrereAccoppiamento universalesu entrambi gli alberi e serrare le viti di fissaggio o i collari di bloccaggio. La geometria interna del giunto fa il resto.

Diversi principi fisici spiegano perché i giunti universali sono così tolleranti:

• Articolazione cinematica:La croce e le coppe dei cuscinetti consentono al giogo motore e al giogo condotto di muoversi indipendentemente attorno a due assi ortogonali. Questa libertà a doppio asse converte direttamente gli errori angolari in movimento rotatorio invece che in sollecitazione di flessione.
• Compensazione cuscinetto ad ago:Ciascun perno del giunto universale è supportato da una serie completa di rullini. Questi rulli non solo riducono l'attrito ma consentono anche un movimento radiale microscopico che assorbe il disallineamento residuo oltre l'angolo nominale.
• Corsa assiale della scanalatura:Molti modelli di giunti universali incorporano un albero scanalato telescopico che consente modifiche della lunghezza assiale fino a 50 mm. Questa caratteristica compensa la dilatazione termica o lievi errori di posizione di montaggio senza richiedere spessori.
• Geometria del giogo tollerante:Le finestre nelle forcelle sono lavorate con leggeri giochi che impediscono l'inceppamento anche quando l'angolo cambia dinamicamente durante il funzionamento. L’analisi degli elementi finiti effettuata dalla nostra fabbrica mostra che questo gioco riduce il contatto di picco del bordo del 70% rispetto ai giunti fusi più economici.

Dal punto di vista pratico dell'installazione, l'eliminazione dell'allineamento di precisione si traduce direttamente in un risparmio di manodopera. Un tipico allineamento di pompa e motore utilizzando giunti rigidi potrebbe richiedere da 2 a 3 ore a un tecnico esperto. Utilizzando un giunto universale Raydafon, la stessa installazione può essere completata in 45 minuti. Inoltre, la tolleranza per le imprecisioni della fondazione fa sì che i fori di montaggio esistenti o le piastre di base leggermente deformate non richiedano rilavorazioni. Per le attrezzature mobili come gli spruzzatori agricoli o i veicoli da cantiere, dove i telai si flettono durante il funzionamento, un giunto universale è l'unica soluzione pratica perché i giunti rigidi si romperebbero in poche ore. In sintesi, la conformità integrata del giunto universale elimina la necessità di strumenti di allineamento laser, riduce i requisiti di competenza e accelera il completamento del progetto. La nostra fabbrica offre una lista di controllo di allineamento gratuita che guida gli utenti attraverso il semplice metodo di allineamento visivo adatto a qualsiasi installazione di giunto universale.

In che modo le caratteristiche di progettazione del nostro giunto universale riducono i tempi di installazione?

Noi di Raydafon abbiamo progettato funzionalità specifiche nelle nostre linee di prodotti Universal Coupling che risolvono direttamente i punti critici dell'installazione. A differenza dei giunti generici che richiedono estrattori speciali, riscaldamento o complesse sequenze di serraggio dei bulloni, i nostri progetti danno priorità al montaggio rapido e al bloccaggio sicuro. Di seguito descriviamo in dettaglio le cinque principali innovazioni progettuali che riducono i tempi di installazione di oltre il 50% sulla base del feedback dei nostri clienti nei settori agricolo e industriale.

• Sistema di bloccaggio del giogo diviso:Il nostro giunto universale è dotato di un giogo diviso con due bulloni di serraggio per carichi pesanti. Invece di lottare con un adattamento con interferenza o con viti di fissaggio che danneggiano gli alberi, il tecnico fa semplicemente scivolare il giogo sull'albero, allinea la sede della chiavetta (se presente) e serra i due bulloni a un valore specificato. Questo metodo di bloccaggio crea una connessione senza gioco e può essere installato o rimosso in meno di due minuti.
• Marcatura dei componenti con codice colore:Ogni componente del giunto universale della nostra fabbrica è marcato al laser con frecce di orientamento dell'assemblaggio. Ciò evita l'errore comune di assemblare i gioghi sfasati di 90 gradi, che causerebbe vibrazioni. Le frecce guidano anche gli utenti alle prime armi a correggere l'allineamento in pochi secondi.
• Cuscinetti prelubrificati e sigillati:I giunti universali tradizionali richiedono un ingrassaggio manuale prima dell'installazione, spesso utilizzando un ugello ad ago per forzare il grasso in ciascuna tazza. Il nostro giunto universale viene fornito preconfezionato con grasso al litio complesso per alte temperature e sigillato con guarnizioni a labirinto a triplo labbro. L'installatore può montare immediatamente il giunto senza alcuna fase di lubrificazione, risparmiando da 15 a 20 minuti per giunto.
• Innesto spline a connessione rapida:La sezione telescopica del nostro giunto universale utilizza un profilo scanalato coronato che si autoallinea durante l'innesto. Anche se i due alberi sono leggermente disallineati, i denti della scanalatura troveranno le scanalature di accoppiamento senza incepparsi. Questa funzionalità è particolarmente utile quando si installano unità in spazi ristretti dove l'allineamento visivo è difficile.
• Perni di bloccaggio di sicurezza integrati:Per installazioni sopraelevate o verticali, la nostra fabbrica aggiunge perni di bloccaggio caricati a molla che mantengono temporaneamente in posizione il giunto universale mentre il meccanico fissa i bulloni del morsetto. Questa funzione a mani libere impedisce al giunto di scivolare via dall'albero durante l'installazione, riducendo i tempi di assemblaggio e migliorando la sicurezza.

Per quantificare il risparmio di tempo, abbiamo condotto un test di installazione fianco a fianco con cinque meccanici. L'installazione di un giunto cardanico standard della concorrenza ha richiesto in media 34 minuti, compresa la lubrificazione, la marcatura dell'allineamento e il serraggio. L'installazione del nostro giunto universale ha richiesto in media 14 minuti. Questo risparmio di 20 minuti per attacco si traduce in significativi guadagni di produttività per la manutenzione della flotta o le linee di assemblaggio. Inoltre, la nostra fabbrica fornisce un codice QR su ciascuna scatola di accoppiamento universale che collega a una guida di installazione animata in 3D. Ciò elimina la necessità di cercare manuali cartacei o di indovinare i valori di coppia. La guida mostra esattamente come posizionare i bulloni del morsetto e verificare la corretta fasatura angolare. Per progetti di grandi dimensioni che coinvolgono dozzine di giunti, il nostro design di installazione rapida può ridurre le ore di manodopera totali di un fattore due. Inoltre, il nostro giunto universale utilizza bulloni esagonali metrici o imperiali standard, quindi non sono necessari strumenti speciali. Riteniamo che semplificare l'installazione non sia un lusso ma una necessità per ridurre al minimo i tempi di inattività. Raydafon Technology Group Co.,Limited è dietro ogni accoppiamento con una linea di supporto per l'installazione di 30 giorni.

Quali parametri tecnici definiscono un giunto universale facile da allineare?

Sebbene tutti i giunti universali offrano una certa capacità di disallineamento, non tutti sono uguali. La facilità di installazione e allineamento dipende direttamente da parametri tecnici specifici che gli ingegneri devono valutare prima dell'acquisto. In base ai protocolli di test della nostra fabbrica, i seguenti parametri hanno il maggiore impatto sulla semplificazione del processo di allineamento. Abbiamo anche fornito una tabella di riferimento delle nostre serie più popolari per aiutarti a selezionare il giusto giunto universale per i tuoi macchinari.

• Disallineamento angolare statico massimo (gradi):Questo è l'angolo massimo tra gli assi dell'albero che il giunto può accogliere senza incepparsi. Per un facile allineamento, cerca un accoppiamento universale che consenta almeno 5 gradi. Le nostre serie per carichi pesanti consentono temperature fino a 30 gradi.
• Capacità di offset parallelo (mm):La capacità di gestire il disallineamento parallelo (assi sfalsati ma paralleli) è fondamentale quando si montano apparecchiature preforate. Un valore di 2 mm o più semplifica notevolmente l'installazione.
• Corsa assiale (mm):Le scanalature telescopiche consentono regolazioni della lunghezza senza tagliare gli alberi. Il nostro giunto universale offre una corsa assiale fino a 60 mm, compensando errori di montaggio senza rilavorazioni.
• Cerchio di bulloni e design del morsetto:I giunti con mozzi a morsetto diviso sono molto più facili da allineare rispetto a quelli che richiedono accoppiamenti con estrattore o termoretrazione. Verificare l'intervallo di bloccaggio per assicurarsi che si adatti alla tolleranza dell'albero (da +0,000 a -0,002 pollici).
• Grado di peso e bilanciamento:I giunti più leggeri e con bassa inerzia sono più facili da maneggiare durante l'installazione. Il nostro giunto universale utilizza bronzo all'alluminio o acciaio legato ad alta resistenza con design ottimizzati del nastro per ridurre il peso del 15% senza sacrificare la capacità di coppia.

La seguente tabella descrive in dettaglio i parametri relativi all'allineamento per quattro serie di giunti universali prodotti daRaydafon Technology Group Co., limitata. Tutti i valori si basano sulla norma ISO 14691 e sulla nostra convalida interna.

*Tempo di installazione misurato per un motore da 50 HP per la configurazione della pompa da parte di un tecnico qualificato, compreso il posizionamento del giunto e il serraggio dei bulloni ma esclusa l'installazione della protezione.

Scegliere i parametri giusti non è solo una questione di comodità; ha un impatto diretto sull'affidabilità a lungo termine. Un giunto universale con una capacità di disallineamento insufficiente sarà comunque difficile da allineare e potrebbe causare un guasto prematuro del cuscinetto. La nostra fabbrica consiglia, per l'installazione di nuovi macchinari, di selezionare un giunto con almeno il doppio del disallineamento previsto. Ad esempio, se le tolleranze di montaggio suggeriscono un angolo massimo di 2 gradi, scegli un giunto universale classificato per 4 gradi o più. Questo margine di errore garantisce che anche dopo l'assestamento della fondazione o l'espansione termica, il giunto funzionerà senza problemi. Raydafon Technology Group Co.,Limited fornisce consulenza tecnica gratuita per abbinare il set di parametri corretto al layout specifico della macchina. Concentrandosi su queste specifiche misurabili, si garantisce che il Giunto Universale semplifichi l'installazione per l'intera vita dell'apparecchiatura, non solo il primo giorno.

Come è possibile gestire il disallineamento assiale e angolare senza strumenti speciali?

Uno degli aspetti più intimidatori dell'installazione di macchinari è la necessità percepita di costosi sistemi di allineamento laser o configurazioni di comparatori. Tuttavia, quando si utilizza un giunto universale correttamente dimensionato, sono sufficienti semplici metodi visivi e spessimetro per ottenere una lunga durata. La nostra fabbrica ha sviluppato una procedura di allineamento in tre fasi senza strumenti speciali che è stata utilizzata con successo da migliaia di team di manutenzione in tutto il mondo. Ecco come gestire il disallineamento sia assiale che angolare utilizzando solo una riga, un set di spessimetri e un comune metro a nastro.

• Passaggio 1 – Allineamento parallelo approssimativo utilizzando un bordo dritto:Posiziona un bordo dritto lavorato (o un righello di metallo rigido) sui due mozzi di accoppiamento in alto, in basso e ai lati. Regolare la posizione dell'attrezzatura finché il bordo dritto non tocca entrambi i mozzi in modo uniforme. Per un giunto universale, è accettabile una variazione del gioco inferiore a 1 mm lungo la lunghezza del mozzo. Questo allineamento approssimativo richiede meno di 5 minuti.
• Fase 2 – Controllo dell'allineamento angolare con spessimetri:Inserire uno spessimetro tra le facce del giunto in quattro quadranti (0, 90, 180, 270 gradi). La differenza massima di gioco non deve superare 0,5 mm per 100 mm di diametro del giunto. Dato che un giunto universale è in grado di tollerare gli errori angolari, questa non è una tolleranza critica; serve semplicemente per evitare un'eccessiva flessione degli alberi.
• Passaggio 3 – Posizionamento assiale:Per i modelli con giunto universale telescopico, estendere la sezione scanalata in modo che il giunto sia centrato nella sua corsa. Misurare la distanza tra le estremità dell'albero e assicurarsi che rimangano almeno 15 mm di impegno della scanalatura al massimo movimento dell'attrezzatura. Non sono necessari strumenti speciali; è sufficiente un semplice metro a nastro.

Dopo aver completato questi tre passaggi, serrare i bulloni del morsetto o le viti di fissaggio in base alle specifiche di coppia fornite con il giunto universale. Quindi ruotare il gruppo a mano per verificare eventuali legature. Se la rotazione è regolare, l'installazione è completa. Al contrario, con un accoppiamento rigido, lo stesso metodo rapido comporterebbe probabilmente vibrazioni e guasti prematuri. La nostra fabbrica ha addestrato il personale di assistenza sul campo a utilizzare questo approccio senza strumenti per oltre un decennio e il feedback è coerente: un accoppiamento universale trasforma l'allineamento da una scienza in una semplice routine.

Ma che dire del disallineamento dinamico durante il funzionamento? Le macchine spesso si spostano sui supporti a causa della reazione di coppia o dell'espansione termica. Un giunto rigido trasmetterebbe queste forze ai cuscinetti, mentre un giunto universale si flette semplicemente. Pertanto, dopo la prima installazione, i controlli periodici sono comunque consigliati ma sono molto meno critici. Raccomandiamo di ispezionare il giunto universale ogni 500 ore di funzionamento per rilevare eventuali segni di perdite di grasso o usura insolita. Se viene rilevato un lieve disallineamento, è possibile allentare i bulloni del morsetto, spostare l'attrezzatura e serrare nuovamente il giunto in meno di 30 minuti. Questa semplicità riduce gli ostacoli alla corretta manutenzione. Raydafon Technology Group Co.,Limited offre una scheda di allineamento laminata che si adatta alla tua cassetta degli attrezzi, riassumendo il metodo in tre fasi. Eliminando la necessità di laser e comparatori, il nostro giunto universale consente a ogni meccanico di ottenere risultati di allineamento di livello professionale al primo tentativo.

Domande frequenti (FAQ)

Domanda 1: Un giunto universale può compensare contemporaneamente sia l'offset parallelo che il disallineamento angolare?

Risposta: Sì, un giunto universale può sopportare contemporaneamente uno spostamento parallelo e un disallineamento angolare perché il suo gruppo croce e cuscinetto fornisce due assi di rotazione indipendenti. Quando l'albero motore e quello condotto hanno uno spostamento parallelo, il giunto crea una piccola deflessione angolare su ciascun giogo. Questo effetto combinato è limitato dall'angolo massimo di lavoro del giunto. Ad esempio, la nostra serie di giunti universali consente un offset parallelo fino a 4 mm e un disallineamento angolare di 8 gradi contemporaneamente senza perdita di coppia. Tuttavia, se l’offset è troppo grande, l’angolo effettivo potrebbe superare il valore nominale del giunto. La nostra fabbrica fornisce un calcolatore di disallineamento online per aiutarti a verificare i limiti combinati.

Domanda 2: In che modo un giunto universale telescopico scanalato semplifica l'installazione assiale quando le distanze degli alberi sono incerte?

Risposta: I giunti universali telescopici scanalati hanno una sezione scanalata maschio e femmina che scorre assialmente. Durante l'installazione, se la distanza tra le estremità dell'albero non è nota con precisione (ad esempio, dopo la sostituzione del motore), il tecnico estende o comprime semplicemente il giunto per adattare lo spazio. La scanalatura trasmette la coppia consentendo il libero movimento assiale, eliminando la necessità di tagliare alberi o aggiungere distanziali. Il design dell'accoppiamento universale della nostra fabbrica presenta una scanalatura rivestita in nylon che previene la corrosione da sfregamento e garantisce uno scorrimento regolare anche dopo lunghi periodi senza movimento. Questa caratteristica è particolarmente preziosa nelle macchine agricole in cui i cambi di attrezzatura avvengono frequentemente.

Domanda 3: L'utilizzo di un giunto universale elimina la necessità di supporti flessibili o elementi in gomma in una trasmissione?

Risposta: Sebbene un giunto universale gestisca il disallineamento eccezionalmente bene, non fornisce lo smorzamento delle vibrazioni torsionali come un giunto in gomma o poliuretano. Per applicazioni con impulsi torsionali significativi (ad esempio motori monocilindrici o compressori alternativi), si consiglia di combinare un giunto universale con uno smorzatore di vibrazioni separato. Tuttavia, per la maggior parte delle applicazioni da motore elettrico a pompa o cambio, i cuscinetti ad aghi metallici del giunto universale svolgono un buon lavoro trasmettendo una coppia pulita senza introdurre gioco. La nostra fabbrica offre una versione con disco composito del giunto universale che fornisce una conformità torsionale limitata. Consulta il nostro team di ingegneri per un'analisi completa della trasmissione.

Domanda 4: Qual è l'angolo di installazione massimo consigliato per un giunto universale per garantire una lunga durata dei cuscinetti?

Risposta: Per raggiungere la durata prevista di 10.000 ore di funzionamento, si consiglia di mantenere l'angolo di funzionamento continuo al di sotto di 15 gradi per i giunti universali singoli e al di sotto di 25 gradi per i tipi a doppio cardano (CV). Angoli di installazione superiori a questi valori funzioneranno comunque, ma potrebbero ridurre proporzionalmente la durata del cuscinetto. Ad esempio, il funzionamento a 20 gradi con un singolo giunto universale può ridurre la durata del cuscinetto a 4.000 ore. La nostra fabbrica include una tabella del fattore di adeguamento della durata con ogni spedizione di Universal Coupling. Durante l'installazione, puntare sempre all'angolo più piccolo possibile, ma non preoccupatevi di raggiungere l'angolo zero: questa è la bellezza del giunto cardanico.

Domanda 5: Come faccio a sapere se l'installazione del mio giunto universale è troppo disallineata anche per la capacità del giunto?

Risposta: Esistono tre segni rivelatori di eccessivo disallineamento durante l'installazione: primo, non è possibile far scorrere completamente il giunto universale su entrambi gli alberi senza forzare; in secondo luogo, quando ruoti il ​​gruppo manualmente, senti un punto stretto distinto una volta per giro; terzo, i bulloni del morsetto sembrano avere difficoltà a mantenere l'allineamento. Se si osserva uno di questi, rimisurare il disallineamento angolare e di offset utilizzando un righello e un goniometro. Se i valori superano i valori indicati nella tabella dei prodotti, è necessario riposizionare l'attrezzatura o utilizzare un giunto universale di serie più grande. Raydafon Technology Group Co.,Limited fornisce supporto tecnico gratuito per diagnosticare i problemi di installazione tramite ispezione fotografica o video, assicurandoti di non indovinare mai la strada attraverso l'allineamento.

Conclusione: semplifica la tua prossima installazione con il nostro giunto universale

L'installazione e l'allineamento dei macchinari non devono più essere dispendiosi in termini di tempo, costosi o frustranti. Come abbiamo spiegato in dettaglio, un giunto universale di alta qualità di Raydafon Technology Group Co.,Limited affronta direttamente le sfide principali del disallineamento dell'albero. Eliminando la necessità di strumenti laser di precisione, riducendo i tempi di installazione di oltre la metà e fornendo una capacità assiale e angolare tollerante, il nostro giunto universale consente al tuo team di manutenzione di ottenere prestazioni affidabili della trasmissione al primo tentativo. Sia che stiate allestendo una nuova linea di produzione, adattando una pompa per l'irrigazione o mantenendo una flotta di mietitrici, i principi dell'allineamento semplificato si applicano universalmente.

Pronto a trasformare il tuo processo di installazione?Contatta Raydafon Technology Group Co., Limited oggiper una consulenza gratuita sulle taglie. La nostra fabbrica può spedire modelli di giunti universali standard entro 24 ore e offriamo anche lunghezze di scanalatura personalizzate e rivestimenti resistenti alla corrosione per ambienti difficili. Ogni acquisto di giunti include la nostra guida rapida per l'allineamento e il supporto tecnico a vita. Non lasciare che complicate procedure di allineamento ritardino i tuoi progetti. Richiedi subito un preventivo o un campione tecnico e scopri la differenza che fa la vera semplificazione.
