Perché un cilindro di sollevamento idraulico è la spina dorsale delle attrezzature di sollevamento?

In un cantiere edile, un'enorme gru idraulica solleva una trave d'acciaio da 20 tonnellate sulla cima di un grattacielo. In un magazzino, un carrello elevatore solleva un pallet di merci fino al terzo livello della scaffalatura. In un cantiere navale, un sistema di sollevamento sincronizzato solleva un'intera nave per la manutenzione. Queste operazioni apparentemente diverse condividono un elemento comune: si basano tutte sul cilindro di sollevamento idraulico per convertire la potenza del fluido in movimento lineare. ILCilindro di sollevamento idrauliconon è semplicemente un componente; è il muscolo meccanico che trasforma la pressione idraulica nella forza controllata necessaria per sollevare, abbassare e posizionare i carichi. Senza di esso, le moderne attrezzature di sollevamento come le conosciamo non esisterebbero.

Allora perché il cilindro di sollevamento idraulico è considerato la spina dorsale delle attrezzature di sollevamento? La risposta sta nella sua combinazione unica di densità di forza, controllo di precisione e affidabilità. Un cilindro idraulico può generare una forza enorme da un pacchetto relativamente piccolo, superando di gran lunga ciò che un attuatore elettrico o un sistema pneumatico può ottenere con le stesse dimensioni. Può essere controllato con precisione millimetrica, consentendo accelerazioni e decelerazioni fluide. E può essere progettato per resistere agli ambienti più impegnativi, dal freddo artico al caldo del deserto, dalle atmosfere marine corrosive alle zone industriali esplosive. Questo articolo esaminerà i principi ingegneristici, le specifiche tecniche e i requisiti applicativi che rendono il cilindro di sollevamento idraulico indispensabile nelle apparecchiature di sollevamento. ARaydafon Technology Group Co., limitata, la nostra fabbrica produce cilindri di sollevamento idraulici da oltre due decenni e abbiamo perfezionato i nostri progetti per offrire le prestazioni e l'affidabilità richieste dai nostri clienti.

Sommario

• 1. Che cos'è un cilindro di sollevamento idraulico e come genera forza?
• 2. Perché la densità di forza è il fattore decisivo nella progettazione delle apparecchiature di sollevamento?
• 3. In che modo il controllo di precisione definisce un sollevamento sicuro ed efficiente?
• 4. Quali sono le specifiche tecniche chiave del nostro cilindro di sollevamento idraulico?
• 5. In che modo l'ingegneria applicativa determina la scelta del cilindro?
• 6. Domande frequenti (FAQ)
• 7. Conclusione

1. Che cos'è un cilindro di sollevamento idraulico e come genera forza?

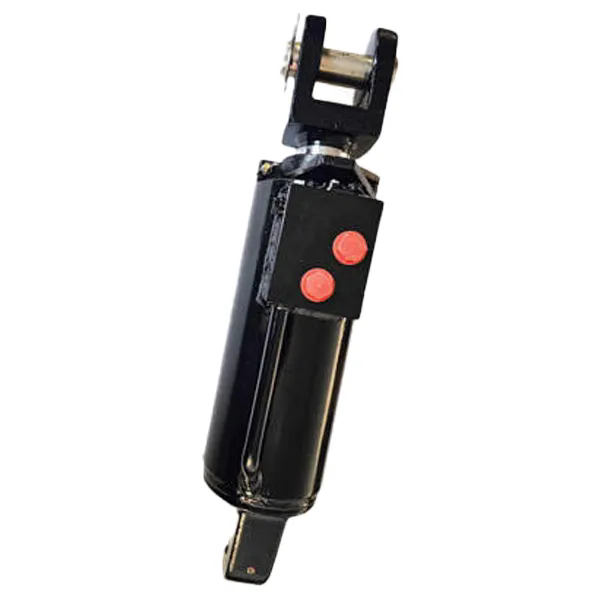

Un cilindro di sollevamento idraulico è un attuatore meccanico che converte la pressione idraulica in forza e movimento lineari. È costituito da una canna cilindrica, un pistone, uno stelo ed elementi di tenuta. Il fluido idraulico viene pompato nel cilindro sotto pressione, spingendo contro il pistone e provocando l'estensione dello stelo. Quando il fluido viene rilasciato, l'asta si ritrae, sotto il peso del carico o tramite una molla di richiamo. La forza generata dal cilindro è determinata dalla pressione idraulica e dall'area effettiva del pistone. La relazione è espressa dalla formula F = P × A, dove F è la forza, P è la pressione e A è l'area del pistone. Questa semplice relazione è alla base di tutti i sistemi di sollevamento idraulico.

Per comprendere le implicazioni pratiche di questa formula, si consideri un cilindro di sollevamento idraulico con un diametro del pistone di 100 mm. L'area effettiva è di circa 7.854 mm². Ad una pressione di esercizio di 200 bar (20 N/mm²), il cilindro genera una forza di 157.080 N, ovvero circa 16 tonnellate. Questa forza è generata da un cilindro che pesa solo una frazione del carico che può sollevare. Questa straordinaria densità di forza è la ragione principale per cui i sistemi idraulici sono preferiti per le applicazioni di sollevamento. Nessun'altra tecnologia di attuatori lineari (elettrici, pneumatici o meccanici) può eguagliare il rapporto forza-dimensioni di un cilindro di sollevamento idraulico.

La costruzione di un cilindro di sollevamento idraulico è progettata per resistere alle immense pressioni interne necessarie per generare queste forze. La canna è generalmente realizzata in tubo di acciaio senza saldatura, levigato con un diametro interno e una finitura superficiale precisi. Lo stelo del pistone è realizzato in acciaio ad alta resistenza, spesso cromato per resistere alla corrosione e all'usura. Le guarnizioni sono in poliuretano o gomma nitrilica, selezionate per la loro compatibilità con il fluido idraulico e per la resistenza alle alte temperature. I tappi terminali sono filettati o saldati alla canna e sono dotati di porte per il fluido idraulico. Presso Raydafon, la nostra fabbrica produce cilindri di sollevamento idraulici con diametri del cilindro da 40 mm a 500 mm, in grado di generare forze da 5 tonnellate a oltre 500 tonnellate. La tabella seguente riassume i componenti principali e le loro funzioni.

La scelta dei materiali e la precisione del processo di fabbricazione determinano le prestazioni e la durata del cilindro di sollevamento idraulico. Un cilindro con una canna poco affilata perderà internamente, riducendo l'efficienza e generando calore. Un cilindro con lo stelo cromato in modo inadeguato si corroderà, danneggiando le guarnizioni e causando perdite esterne. Nella nostra fabbrica rispettiamo tolleranze rigorose e utilizziamo solo materiali di alta qualità per garantire che i nostri cilindri di sollevamento idraulici forniscano prestazioni affidabili per tutta la loro durata di servizio.

2. Perché la densità di forza è il fattore decisivo nella progettazione delle apparecchiature di sollevamento?

La densità di forza è la quantità di forza che un dispositivo può generare per unità del proprio peso o volume. È il fattore più importante nella progettazione delle attrezzature di sollevamento. Una gru troppo pesante non può sollevare il carico previsto perché deve prima sollevarsi da sola. Un carrello elevatore troppo ingombrante non può manovrare nelle corsie strette del magazzino. Un sistema di sollevamento idraulico troppo grande non può essere integrato nell'attrezzatura. Il cilindro di sollevamento idraulico offre la densità di forza più elevata rispetto a qualsiasi altra tecnologia di attuatori lineari, rendendolo l'unica scelta pratica per applicazioni di sollevamento pesanti.

Per apprezzare il vantaggio della densità della forza idraulica, confrontare un cilindro di sollevamento idraulico con un attuatore lineare elettrico. Un tipico attuatore elettrico con una corsa di 100 mm e una forza nominale di 10 kN (1 tonnellata) pesa circa 15-20 kg. Un cilindro di sollevamento idraulico con la stessa corsa e forza nominale pesa circa 5-8 kg. Il cilindro idraulico è da due a tre volte più leggero a parità di forza. Quando il fabbisogno di forza aumenta a 100 kN (10 tonnellate), l'attuatore elettrico diventa impraticabilmente grande e pesante, mentre il cilindro idraulico rimane compatto. Questo è il motivo per cui gli attuatori elettrici sono limitati alle applicazioni leggere, mentre i cilindri idraulici dominano il sollevamento pesante.

La densità di forza di un cilindro di sollevamento idraulico può essere ulteriormente aumentata aumentando la pressione operativa. I moderni sistemi idraulici funzionano a pressioni fino a 350 bar e alcuni sistemi specializzati funzionano a 700 bar. A 700 bar, un cilindro con un pistone da 100 mm genera una forza di 550 kN (55 tonnellate), ma il cilindro stesso pesa meno di 50 kg. Questa straordinaria densità di forza consente la progettazione di apparecchiature di sollevamento compatte e potenti che possono essere trasportate e utilizzate in ambienti con spazi limitati. La tabella seguente confronta la densità di forza di diverse tecnologie di attuatori.

Presso Raydafon Technology Group Co., Limited, progettiamo i nostri cilindri di sollevamento idraulico per massimizzare la densità di forza senza compromettere la sicurezza o la durata. Utilizziamo acciai ad alta resistenza e tecnologie di tenuta avanzate per garantire che i nostri cilindri possano funzionare a pressioni fino a 700 bar. La nostra fabbrica offre anche progetti personalizzati per applicazioni che richiedono un equilibrio ottimale tra forza, dimensioni e peso. La densità di forza del cilindro di sollevamento idraulico è il motivo per cui costituisce la spina dorsale delle apparecchiature di sollevamento.

3. In che modo il controllo di precisione definisce un sollevamento sicuro ed efficiente?

Generare forza è solo metà della storia. Un cilindro di sollevamento idraulico deve anche controllare quella forza con precisione. Nelle apparecchiature di sollevamento, il movimento incontrollato può essere catastrofico. Una gru che abbassa il carico troppo rapidamente può provocarne l'oscillazione, colpendo potenzialmente lavoratori o strutture. Un carrello elevatore che solleva le forche troppo bruscamente può destabilizzare il carico, provocandone la caduta. Una piattaforma elevatrice che non si ferma all'altezza corretta può causare lesioni al personale. Il controllo di precisione del cilindro di sollevamento idraulico è quindi importante quanto la sua capacità di generare forza.

Il controllo di precisione in un cilindro di sollevamento idraulico si ottiene attraverso una combinazione di progettazione del circuito idraulico, tecnologia delle valvole e progettazione del cilindro. Il circuito idraulico controlla il flusso del fluido da e verso il cilindro. Le valvole proporzionali e le servovalvole consentono un controllo fluido e infinitamente variabile della velocità del cilindro. Il design del cilindro, inclusa l'ammortizzazione a fine corsa, previene i carichi d'urto quando il cilindro raggiunge il limite. La finitura superficiale dello stelo e il design della guarnizione riducono al minimo lo stick-slip, garantendo un movimento fluido anche a velocità molto basse. La tabella seguente delinea gli elementi chiave del controllo di precisione in un cilindro di sollevamento idraulico.

Il controllo di precisione di un cilindro di sollevamento idraulico è particolarmente critico in applicazioni come le piattaforme di lavoro aereo, dove la piattaforma deve essere posizionata esattamente all'altezza desiderata e mantenuta lì senza deriva. È fondamentale anche nei sistemi di sollevamento sincronizzati, dove più cilindri devono muoversi all'unisono per sollevare un carico grande e sbilanciato. In Raydafon, la nostra fabbrica progetta cilindri di sollevamento idraulici con componenti lavorati con precisione e sistemi di tenuta avanzati per fornire le prestazioni di controllo richieste da queste applicazioni. Lavoriamo inoltre a stretto contatto con i nostri clienti per ottimizzare la selezione del circuito idraulico e delle valvole per le loro specifiche attrezzature di sollevamento.

4. Quali sono le specifiche tecniche chiave del nostro cilindro di sollevamento idraulico?

Le prestazioni di un cilindro di sollevamento idraulico sono definite da una serie di specifiche tecniche chiave. Queste specifiche consentono agli ingegneri di selezionare il cilindro giusto per la loro applicazione e di prevederne le prestazioni. Le specifiche più importanti sono diametro del foro, diametro dello stelo, lunghezza della corsa, pressione di esercizio e tipo di montaggio. Questi parametri determinano la forza, la velocità e l'inviluppo del cilindro. Presso Raydafon Technology Group Co.,Limited, produciamo cilindri di sollevamento idraulici con un'ampia gamma di specifiche e possiamo personalizzare qualsiasi parametro per soddisfare requisiti applicativi specifici.

La tabella seguente fornisce un riepilogo delle specifiche standard per la nostra linea di prodotti di cilindri di sollevamento idraulici.

Oltre a queste specifiche standard, la nostra fabbrica offre una gamma di opzioni e accessori per i nostri cilindri di sollevamento idraulici. Questi includono valvole di mantenimento del carico integrate, sensori di posizione e cuscinetti di estremità dello snodo. Forniamo anche rivestimenti e materiali personalizzati per ambienti estremi, come applicazioni marine o offshore. Ogni cilindro di sollevamento idraulico che produciamo viene testato per verificarne le prestazioni e l'integrità. Effettuiamo test di pressione statica, test di ciclo dinamico e test di tenuta per garantire che il cilindro soddisfi gli standard richiesti. Il nostro impegno per la qualità e la precisione è ciò che rende i nostri cilindri di sollevamento idraulici la spina dorsale delle attrezzature di sollevamento in tutto il mondo.

5. In che modo l'ingegneria applicativa determina la scelta del cilindro?

Selezionare il cilindro di sollevamento idraulico giusto per una specifica applicazione di sollevamento non è semplicemente questione di scegliere il modello più grande o più potente. Richiede un'attenta analisi dei requisiti dell'applicazione, inclusi il carico, il profilo di movimento, l'ambiente e lo spazio disponibile. Il processo di selezione prevede una serie di calcoli ingegneristici e decisioni di progettazione. Di seguito sono riportati i fattori chiave che devono essere considerati.

Analisi del carico:Il primo passo è determinare il carico massimo che il cilindro deve sollevare. Ciò include il peso del carico utile, il peso della struttura di sollevamento e qualsiasi forza dinamica causata da accelerazione o urto. Viene quindi applicato un fattore di sicurezza per tenere conto delle incertezze e delle condizioni di sovraccarico. La forza richiesta determina il diametro del foro e la pressione di esercizio.

Profilo di movimento:Il profilo di movimento definisce come deve muoversi il carico. È necessario muoversi velocemente o lentamente? È necessario fermarsi in posizioni precise? È necessario che mantenga la posizione sotto carico? Le risposte a queste domande determinano la portata richiesta, il tipo di valvola e la necessità di dispositivi di mantenimento del carico.

Condizioni ambientali:L'ambiente in cui opera il cilindro influisce sulla scelta dei materiali e delle guarnizioni. Un cilindro che funziona in un ambiente corrosivo richiede acciaio inossidabile o rivestimenti speciali. Un cilindro che funziona a temperature estreme richiede guarnizioni e fluidi speciali. Un cilindro che funziona in un ambiente polveroso richiede tergicristalli e stivali protettivi.

Vincoli di spazio:Lo spazio disponibile determina la tipologia di montaggio e l'ingombro complessivo del cilindro. In alcune applicazioni è richiesto un cilindro compatto con corsa breve. In altri è necessario un cilindro a corsa lunga con alesaggio ampio. La tipologia di montaggio deve essere compatibile con la struttura a cui è fissata la bombola.

La tabella seguente riassume i principali criteri di selezione per un cilindro di sollevamento idraulico.

In Raydafon, il nostro team di ingegneri lavora a stretto contatto con i clienti per selezionare il cilindro di sollevamento idraulico ottimale per la loro applicazione. Forniamo supporto tecnico dettagliato, inclusi calcoli della forza, analisi del movimento e selezione dei materiali. La nostra fabbrica offre anche progetti personalizzati per applicazioni che richiedono una soluzione non standard. Combinando la nostra esperienza ingegneristica con le nostre capacità produttive, garantiamo che ogni cilindro di sollevamento idraulico che forniamo soddisfi le esigenze specifiche delle apparecchiature di sollevamento che alimenterà.

6. Domande frequenti (FAQ)

Domanda 1: Qual è la durata tipica di un cilindro di sollevamento idraulico?

Risposta: La durata di un cilindro di sollevamento idraulico dipende dalle condizioni operative e dalla manutenzione. In condizioni normali, con una corretta manutenzione, un cilindro di sollevamento idraulico di alta qualità può durare 10-15 anni o più. I principali elementi soggetti ad usura sono le guarnizioni, che possono essere sostituite durante una revisione di routine. Presso Raydafon Technology Group Co.,Limited, progettiamo i nostri cilindri per un minimo di 1 milione di cicli e forniamo linee guida di manutenzione per aiutare i nostri clienti a massimizzare la durata dei loro cilindri.

Domanda 2: Come faccio a sapere se il mio cilindro di sollevamento idraulico deve essere sostituito o riparato?

Risposta: I segnali che indicano che un cilindro di sollevamento idraulico necessita di attenzione includono perdite esterne, perdita di forza di sollevamento, rumore insolito durante il funzionamento e deriva sotto carico. In molti casi, il cilindro può essere riparato sostituendo le guarnizioni. Se la canna o l'asta sono danneggiate, potrebbe essere necessario sostituire il cilindro. La nostra fabbrica offre un servizio di riparazione e revisione per i cilindri di sollevamento idraulici e possiamo consigliarvi se la riparazione o la sostituzione sia l'opzione più conveniente.

Domanda 3: Qual è la differenza tra un cilindro di sollevamento idraulico a semplice effetto e uno a doppio effetto?

Risposta: Un cilindro di sollevamento idraulico a semplice effetto utilizza la pressione idraulica per estendere l'asta e si affida alla gravità o a una molla di ritorno per ritrarla. Un cilindro a doppio effetto utilizza la pressione idraulica sia per estendere che per ritrarre lo stelo. I cilindri a semplice effetto sono più semplici e meno costosi e vengono utilizzati in applicazioni in cui il carico può ritrarre il cilindro. I cilindri a doppio effetto vengono utilizzati in applicazioni in cui è richiesta una retrazione controllata o dove il carico non fornisce una forza sufficiente per ritrarre il cilindro.

Domanda 4: È possibile utilizzare un cilindro di sollevamento idraulico in posizione verticale?

Risposta: Sì, un cilindro di sollevamento idraulico può essere utilizzato con qualsiasi orientamento, incluso verticale, orizzontale o inclinato. La struttura del cilindro, inclusa la disposizione dei cuscinetti e delle guarnizioni, è adattata all'orientamento. In un'applicazione verticale, il peso dello stelo e del carico devono essere considerati nella progettazione del circuito idraulico e dei dispositivi di sostegno del carico. Il nostro team di ingegneri può fornire raccomandazioni specifiche per applicazioni verticali.

Domanda 5: Quale manutenzione è richiesta per un cilindro di sollevamento idraulico?

Risposta: I requisiti di manutenzione per un cilindro di sollevamento idraulico includono l'ispezione regolare delle perdite, il controllo del livello e delle condizioni del fluido idraulico e la sostituzione delle guarnizioni all'intervallo consigliato. L'asta deve essere mantenuta pulita e priva di detriti. Il fluido idraulico deve essere filtrato e testato periodicamente. La nostra fabbrica fornisce un manuale di manutenzione dettagliato con ciascun cilindro di sollevamento idraulico e offriamo formazione sulla manutenzione per i nostri clienti.

7. Conclusionee

Il cilindro di sollevamento idraulico è la spina dorsale delle apparecchiature di sollevamento perché offre densità di forza, controllo di precisione e affidabilità che nessun'altra tecnologia può eguagliare. Dalla più grande gru edile al più piccolo sollevatore a forbice, il cilindro di sollevamento idraulico è il componente che trasforma la potenza idraulica nel movimento controllato che solleva, posiziona e trattiene i carichi. La sua capacità di generare una forza enorme da un pacchetto compatto, di controllare tale forza con precisione millimetrica e di funzionare in modo affidabile negli ambienti più esigenti lo rende indispensabile nell'industria moderna.

Presso Raydafon Technology Group Co., Limited, la nostra fabbrica produce cilindri di sollevamento idraulici da oltre due decenni. Disponiamo delle competenze ingegneristiche, della capacità produttiva e dei sistemi di qualità per fornire cilindri che soddisfano i requisiti più esigenti. Sia che stiate progettando un nuovo sistema di sollevamento o mantenendone uno esistente, vi invitiamo a contattarci per discutere le vostre esigenze specifiche. Il nostro team è pronto ad aiutarvi a selezionare il cilindro di sollevamento idraulico ottimale per la vostra applicazione.

Contatta Raydafon Technology Group Co., Limited oggiper discutere i requisiti dei vostri cilindri di sollevamento idraulici e scoprire come i nostri cilindri possono alimentare le vostre attrezzature di sollevamento.
