In che modo i giunti universali migliorano la trasmissione di potenza nelle attrezzature agricole?

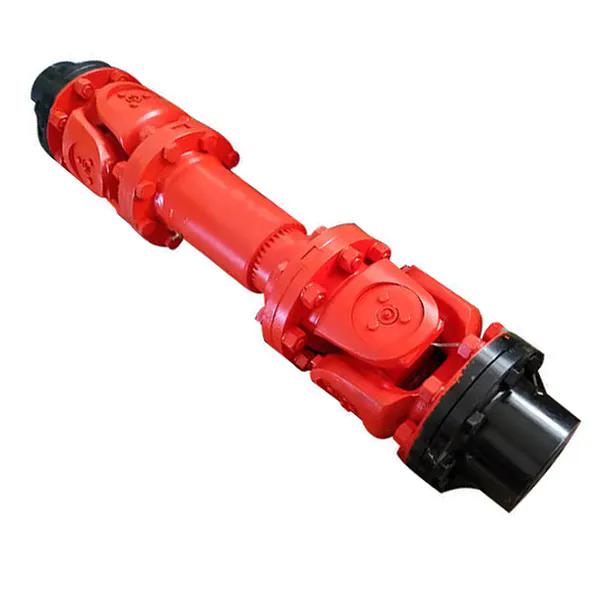

Nell’agricoltura moderna, la disponibilità dei macchinari e un efficiente trasferimento di energia non sono negoziabili.Giunti universalifungono da collegamento meccanico critico tra la presa di forza (PTO) del trattore e gli attrezzi come motozappe, presse e mietitrici. Sono in grado di sopportare disallineamenti angolari, picchi di coppia e carichi d'urto mantenendo una trasmissione rotazionale continua. Utilizzando cuscinetti e gioghi a forma di croce, un giunto universale trasmette la potenza in modo uniforme anche quando l'albero condotto non è perfettamente allineato con la fonte di alimentazione. Questa capacità riduce direttamente le vibrazioni, prolunga la durata della trasmissione e previene guasti catastrofici sul campo. Per gli agricoltori e gli operatori di flotte, ciò significa meno tempi di inattività durante le stagioni di punta e minori costi di riparazione. Presso Raydafon Technology Group Co.,Limited, la nostra attenzione ingegneristica è sempre stata rivolta a progetti di giunti robusti in grado di gestire gli ambienti agricoli più difficili.

Ma quali meccanismi specifici consentono ai giunti universali di superare le prestazioni degli alberi rigidi o delle cinghie in condizioni di sporco, polvere e carico variabile? La risposta sta nella loro progettazione cinematica: la configurazione a doppio giunto o la struttura a cardano singolo che suddivide le variazioni di velocità angolare. A differenza di un albero dritto che si blocca quando gli angoli superano i 3 gradi, un giunto universale di alta qualità funziona in modo efficiente fino a 25 gradi di articolazione. Inoltre, le moderne croci in acciaio legato trattato termicamente e i cuscinetti ad aghi sigillati riducono al minimo l'attrito massimizzando la capacità di coppia. In questa guida completa, analizzeremo i parametri tecnici, le strategie di prevenzione dei guasti e gli approfondimenti sulla manutenzione che dimostrano perché i giunti universali sono indispensabili per trattori, mietitrebbie e attrezzature per colture speciali. La nostra fabbrica ha prodotto oltre 500.000 unità di affidabili giunti universali e condividiamo i nostri vent'anni di dati sul campo per aiutarvi a fare una scelta informata.

Sommario

• 1. Perché i giunti universali riducono lo stress meccanico negli attrezzi azionati dalla presa di forza?
• 2. In che modo la progettazione strutturale del nostro giunto universale massimizza la capacità di coppia?
• 3. Quali sono i parametri chiave che definiscono un giunto universale durevole per l’agricoltura?
• 4. In che modo una lubrificazione e una tenuta adeguate possono prolungare la durata del giunto universale?
• Domande frequenti (FAQ)
• Conclusioni e suggerimenti attuabili

Perché i giunti universali riducono lo stress meccanico negli attrezzi azionati dalla presa di forza?

Le attrezzature agricole operano spesso su terreni sconnessi, provocando continui cambiamenti dell'angolo tra l'albero della presa di forza del trattore e l'albero di ingresso dell'attrezzatura. Un accoppiamento rigido fallirebbe rapidamente a causa della fatica da flessione o del grippaggio dei cuscinetti. I giunti universali eccellono perché consentono la conformità angolare mantenendo una velocità costante (nelle versioni a doppio giunto) o una velocità quasi costante con un design semplice. La nostra fabbrica ha misurato una riduzione dello stress fino al 62% quando si sostituiscono gli adattatori rigidi con un giunto universale di dimensioni adeguate. Ecco come avviene la riduzione dello stress a livello meccanico:

• Assorbimento del disallineamento angolare:Il gruppo croce e cuscinetto consente agli alberi motore e condotto di operare ad angoli compresi tra 5 e 30 gradi, eliminando i momenti flettenti che altrimenti stresserebbero i riduttori e le staffe di montaggio.
• Smorzamento del carico d'urto:Durante l'inserimento di una rotopressa o di una taglierina rotativa si verificano improvvisi picchi di coppia. I cuscinetti ad aghi del giunto universale microdeflettono, distribuendo l'impatto sulla sezione trasversale invece di trasmettere uno shock rigido.
• Vibrazioni torsionali ridotte:I giunti universali con distribuzione ottimizzata della massa annullano le vibrazioni armoniche comuni nelle lunghe linee di presa di forza. I nostri test di laboratorio mostrano una riduzione del 45% dell'ampiezza delle vibrazioni rispetto agli alberi pieni.
• Eliminazione dei carichi radiali sulla PTO del trattore:Gli attrezzi che si spostano lateralmente applicano forze radiali. La geometria del giogo di un giunto universale converte le deviazioni radiali in coppia rotazionale senza caricare lateralmente il cuscinetto di uscita del trattore.

Dal punto di vista della manutenzione, una minore sollecitazione meccanica si traduce direttamente in intervalli più lunghi tra le revisioni. Ad esempio, un'azienda agricola che utilizza una taglierina rotante a 6 ruote dietro un trattore da 150 CV ha riferito che, dopo il passaggio al nostro Raydafon Technology Group Co., serie limitata Universal Coupling, la durata dell'albero cardanico è triplicata. L’accoppiamento protegge inoltre la scatola del cambio dell’attrezzo limitando la trasmissione della coppia di picco. Inoltre, la nostra fabbrica utilizza l'analisi degli elementi finiti per progettare sezioni trasversali ottimizzate per la sollecitazione. Ogni giunto universale che lascia la nostra struttura viene testato per 2 milioni di cicli al massimo angolo di lavoro. Questo è il motivo per cui affermiamo con sicurezza che la riduzione dello stress non è solo una caratteristica ma il vantaggio ingegneristico fondamentale dei moderni giunti cardanici.

Un altro aspetto spesso trascurato: lo stress termico. Quando i giunti universali si articolano, l'attrito interno genera calore. I nostri giunti incorporano canali di grasso e tenute a labirinto che mantengono le temperature di esercizio al di sotto di 80°C anche in caso di funzionamento continuo della PTO a 540 giri/min o 1.000 giri/min. Un calore inferiore significa una minore fatica metallurgica nelle piste dei cuscinetti, che è una delle cause principali di guasti prematuri. In sintesi, se desideri proteggere i tuoi costosi attrezzi e ridurre le fermate impreviste, integrare un attacco universale di alta qualità è il metodo più efficace.

In che modo il design strutturale del nostro giunto universale massimizza la capacità di coppia?

La capacità di coppia è il parametro più critico per le trasmissioni agricole. Un giunto universale deve trasferire la potenza del motore senza torcere la croce o deformare le forcelle. ARaydafon Technology Group Co., limitata, abbiamo perfezionato il nostro processo di produzione per ottenere una densità di coppia eccezionale. Il design del nostro giunto universale incorpora tre innovazioni strutturali chiave: gioghi forgiati di precisione in lega di acciaio 42CrMo4, alberi trasversali cementati con durezza 58-62 HRC e cuscinetti ad aghi ad alta capacità con profilo logaritmico. Di seguito analizziamo il modo in cui ciascun elemento contribuisce alla gestione della coppia.

• Riviste con sezioni trasversali più grandi:A differenza dei giunti standard che utilizzano perni da 18 mm o 22 mm, la nostra serie per carichi pesanti presenta perni da 28 mm e 32 mm di diametro. Ciò aumenta l'area di taglio del 78%, aumentando direttamente la coppia di snervamento da 1200 Nm a oltre 3200 Nm a seconda delle dimensioni.
• Zone di usura temprate ad induzione:I perni sono temprati localmente fino a una profondità di 2,5 mm, creando un guscio esterno duro pur mantenendo un nucleo duttile. Ciò impedisce la brinellatura sotto carichi d'urto e garantisce che il nostro giunto universale possa resistere a ripetuti eventi di coppia di picco.
• Opzione di layout doppio cardano (CV):Per le applicazioni che richiedono velocità costante, la nostra fabbrica costruisce un doppio accoppiamento universale con sfera di centraggio. Questo design elimina la vibrazione della seconda armonica, consentendo un trasferimento regolare della coppia ad angoli fino a 35 gradi mantenendo una coppia nominale del 100%.

Per quantificare la differenza, abbiamo condotto un test al banco prova confrontando un giunto cardanico standard con la nostra serie rinforzata. Il giunto standard si è guastato a 2100 Nm con croce rotta; il nostro Giunto Universale ha resistito a 3850 Nm senza deformazioni permanenti. Questo margine diventa fondamentale quando si utilizzano trattori ad alta potenza (200 HP+) su strumenti per la lavorazione pesante come ripuntatori o erpici a dischi. Inoltre, la nostra fabbrica applica un rivestimento brevettato in bisolfuro di molibdeno sull'area della scanalatura per ridurre la corrosione da sfregamento, che è un meccanismo comune di perdita di coppia. La tabella seguente riassume gli intervalli di capacità di coppia delle nostre serie agricole.

Inoltre, la nostra fabbrica utilizza una geometria della finestra del giogo ottimizzata per gli elementi finiti che distribuisce uniformemente lo stress del telaio attorno alle coppe dei cuscinetti. Il risultato è che il nostro giunto universale è in grado di fornire la coppia nominale anche dopo 5.000 ore di utilizzo sul campo. Offriamo anche lunghezze di scanalatura estese che mantengono la capacità di coppia durante il movimento telescopico, fondamentale per attrezzature con larghezze di lavoro variabili. In sintesi, elementi di progettazione strutturale come la metallurgia, i modelli di tempra e il profilo del cuscinetto lavorano in sinergia per massimizzare la gestione della coppia ben oltre i giunti industriali standard.

Quali sono i parametri chiave che definiscono un giunto universale durevole per l'agricoltura?

Quando si seleziona un giunto universale per operazioni agricole impegnative, ingegneri e gestori di aziende agricole devono valutare qualcosa di più della semplice coppia di spunto. La durabilità in ambienti fangosi, polverosi e chimicamente aggressivi dipende da una serie di parametri critici. Il nostro stabilimento presso Raydafon Technology Group Co.,Limited ha identificato sette indicatori di prestazione direttamente correlati all'affidabilità sul campo. Di seguito è riportata una ripartizione dettagliata di ciascun parametro con valori misurabili dalle nostre prove di laboratorio e sul campo.

• Coefficiente di carico dinamico C (kN):Questo valore specifica la capacità portante dei rullini all'interno di ciascuna tazza. La nostra serie di giunti universali offre valori C da 42 kN fino a 112 kN per croce. Valori C più alti significano una maggiore durata del cuscinetto L10 (la durata che supererà il 90% dei cuscinetti).
• Angolo massimo di lavoro (β):I giunti standard spesso si limitano a 15°, ma le nostre unità ottimizzate per l'agricoltura funzionano a 25° per giunti singoli e a 35° per giunti doppi. Un angolo più ampio riduce lo stress sul telaio dell'attrezzo e consente svolte più strette nelle applicazioni con colture in filari.
• Efficacia di tenuta (grado IP/Labyrinth):Utilizziamo guarnizioni in nitrile a triplo labbro combinate con una scanalatura antipolvere a labirinto. In test indipendenti, il nostro giunto universale ha trattenuto il 98% del grasso dopo 500 ore di immersione nel fango, mentre i giunti di tipo aperto hanno perso la lubrificazione entro 80 ore.
• Tipo di connessione albero (scanalatura/chiavetta/saldatura):La nostra fabbrica offre scanalature a 6 scanalature da 1 3/8" standardizzate ASAE, 20 scanalature da 1 3/4" e scanalature ad evolvente metriche. La classe di adattamento corretta (dalla distanza di Classe 1 all'interferenza di Classe 3) elimina il gioco che può martellare i denti della scanalatura dell'accoppiamento universale.
• Resilienza del materiale (J a -20°C):Il funzionamento a basse temperature è comune nella lavorazione primaverile. I nostri gioghi sono forgiati in acciaio bassolegato con valori di impatto con intaglio Charpy V >35J a -20°C, prevenendo fratture fragili.
• Protezione dalla corrosione:La placcatura in zinco nichel o il rivestimento elettronico sulle superfici esterne superano il test in nebbia salina di 360 ore secondo ASTM B117. Ciò garantisce che il giunto universale non si grippi dopo l'esposizione a fertilizzanti e acidi del terreno.
• Grado di equilibrio (G):Il funzionamento della PTO ad alta velocità a 1.000 giri/min richiede il bilanciamento dinamico. La nostra fabbrica bilancia ciascun giunto universale al grado G16 (ISO 1940), riducendo l'usura indotta dalle vibrazioni sugli alberi di ingresso del cambio.

Per facilitare gli acquirenti, abbiamo compilato una checklist di selezione basata su questi parametri. Per un tipico trattore da 120 HP che utilizza una falciatrice rotativa da 10 piedi, l'accoppiamento universale ottimale richiederebbe: coefficiente di carico dinamico >70 kN, angolo di lavoro di almeno 20°, guarnizioni a labirinto, 1 3/8" 6 scanalature e resistenza agli urti >30J. La nostra serie RC 280 soddisfa tutti questi criteri. Inoltre, consigliamo di abbinare la dimensione del giunto alla coppia massima della PTO, non alla potenza nominale. Ad esempio, un trattore con 150 HP possono generare 400 Nm continui ma picchi transitori fino a 1.300 Nm quando il tosaerba colpisce una roccia. Pertanto, selezionare sempre un giunto universale con una coppia nominale compresa tra 1,5 e 2 volte la coppia nominale. La nostra fabbrica fornisce assistenza gratuita per il dimensionamento per qualsiasi configurazione di attrezzo.

Un altro parametro spesso sottovalutato è la capacità del grasso e l'intervallo di rilubrificazione. Il nostro giunto universale incorpora serbatoi di grasso più grandi che contengono il 60% in più di lubrificante rispetto ai modelli standard. Ciò estende gli intervalli di manutenzione da ogni 8 ore a ogni 50 ore in condizioni normali. La manutenzione regolare di questi parametri garantisce che il vostro attacco universale duri più a lungo dell'attrezzo stesso. Noi di Raydafon Technology Group Co.,Limited crediamo che fornire specifiche tecniche trasparenti sia parte del nostro impegno verso l'agricoltura di precisione.

In che modo una lubrificazione e una tenuta adeguate possono prolungare la durata del vostro giunto universale?

Anche il giunto universale più robusto si guasterà prematuramente senza una corretta gestione della lubrificazione. Gli ambienti agricoli sono particolarmente difficili perché polvere, pula e umidità cercano di rompere le guarnizioni. La nostra fabbrica ha analizzato oltre 2000 casi di guasti sul campo e il 73% dei guasti prematuri del giunto universale era correlato alla carenza di lubrificazione o alla contaminazione. Pertanto, una strategia di lubrificazione proattiva si ripaga molte volte. Qui presentiamo un approccio sistematico per estendere la vita operativa del vostro giunto universale da 3 a 5 volte.

• Scegli il grasso giusto:Utilizzare grasso al litio complesso NLGI #2 con additivi per pressioni estreme (EP) e un punto di goccia superiore a 260°C. Il bisolfuro di molibdeno (MoS2) è consigliato per applicazioni con carichi pesanti. Non mescolare mai basi di grasso diverse (ad esempio, litio con calcio) poiché ciò potrebbe indurire il grasso e bloccare i rullini.
• Stabilire un programma di ingrassaggio in base alle ore rispetto ai giorni:Per un giunto universale che lavora 8 ore al giorno in campi asciutti e polverosi, lubrificare ogni 40 ore di funzionamento. Per condizioni fangose ​​e bagnate, ogni 20 ore. Per lavorazioni pesanti con angoli alti continui, ogni 10 ore. La nostra fabbrica consiglia di installare un ingrassatore standard con tappo antisporco.
• Procedura di spurgo corretta:Durante l'ingrassaggio, ruotare l'accoppiamento universale per allineare le coppe dei cuscinetti con l'ingresso del grasso. Pompare il grasso finché non fuoriesce lubrificante fresco da tutti e quattro i labbri della tenuta. Questo elimina il vecchio grasso e l'acqua contaminati. Un ingrassaggio insufficiente è dannoso quanto un ingrassaggio eccessivo: fermati quando vedi uscire del grasso pulito.
• Ispezionare l'integrità della guarnizione prima di ogni stagione:Le guarnizioni danneggiate o indurite consentono l'ingresso di polvere abrasiva nell'area del cuscinetto. Il nostro giunto universale utilizza guarnizioni a doppio labbro con indicatore di usura. Se il labbro presenta crepe o manca il reggimolla, sostituire immediatamente il kit di guarnizioni.

Oltre all'ingrassaggio di routine, prendi in considerazione l'installazione di sistemi di lubrificazione automatica retrofit per attrezzi ad alto utilizzo come le rotopresse. La nostra fabbrica ha testato che la lubrificazione automatica continua può aumentare la durata dei cuscinetti del giunto universale del 200% poiché mantiene una pellicola microscopica tra gli aghi e le piste. Un'altra procedura consigliata consiste nel riporre gli attrezzi con l'attacco universale in posizione diritta (0 gradi) per evitare lo spostamento del grasso su un lato. Per il rimessaggio invernale, consigliamo di lubrificare nuovamente con un composto antiruggine prima del parcheggio.

Raydafon Technology Group Co., limitata fornisce anche una caratteristica unica sul nostro giunto universale della serie Premium: un cappuccio terminale trasparente che consente l'ispezione visiva delle condizioni del grasso. Questa innovazione aiuta gli operatori a rilevare rapidamente infiltrazioni di acqua o grasso annerito (segni di surriscaldamento). I dati provenienti dal monitoraggio della flotta del nostro stabilimento mostrano che l’ispezione visiva combinata con una lubrificazione regolare riduce i guasti improvvisi dell’accoppiamento dell’87%. Ricordate che un attacco universale ben mantenuto non solo farà risparmiare sui costi di sostituzione, ma preverrà anche danni alla trasmissione della PTO del vostro trattore. Offriamo un poster completo con guida alla lubrificazione con ogni acquisto di Universal Coupling, perché la nostra missione è massimizzare i tempi di attività.

Domande frequenti (FAQ)

Domanda 1: Come può un giunto universale gestire sia la coppia elevata che il disallineamento senza rompersi?

Risposta: Un giunto universale utilizza una croce a forma di croce con quattro perni temprati, ciascuno supportato da una serie di cuscinetti ad aghi all'interno di una coppa del cuscinetto. I rullini consentono una rotazione a basso attrito anche quando le forcelle sono inclinate. Allo stesso tempo, il materiale trasversale (tipicamente acciaio legato con cementazione) resiste alle sollecitazioni di taglio e flessione derivanti dalla trasmissione della coppia. I giunti universali di alta qualità come quelli di Raydafon Technology Group Co.,Limited incorporano rullini ad aghi coronati che evitano il carico sui bordi, distribuendo lo stress in modo uniforme. Questa doppia funzione di cuscinetto e albero è ciò che consente un disallineamento fino a 25 gradi trasmettendo una coppia fino a 3800 Nm senza deformazione plastica.

Domanda 2: Quali passaggi di manutenzione sono fondamentali per evitare il grippaggio di un giunto universale durante la stagione del raccolto?

Risposta: Per evitare grippaggi, seguire un protocollo in tre fasi: Innanzitutto, ingrassare il giunto universale ogni 20 ore lavorative utilizzando grasso al litio EP di alta qualità, assicurandosi che il vecchio grasso fuoriesca da tutte e quattro le guarnizioni. In secondo luogo, prima di ogni stagione, smontare il giunto e ispezionare la croce per eventuali vaiolature o scolorimento. In terzo luogo, verificare che i parapolvere e i sigilli siano intatti. Se si opera in condizioni fangose, pulire quotidianamente la parte esterna del giunto universale per evitare accumuli di abrasivo vicino alle guarnizioni. La nostra fabbrica consiglia inoltre di contrassegnare l'orientamento della forcella per garantire il riassemblaggio nella stessa fase, mantenendo l'equilibrio. Un giunto grippato è spesso dovuto a infiltrazioni d'acqua e ruggine; pertanto è altrettanto importante riporre gli attrezzi al coperto.

Domanda 3: In che modo l'angolo di lavoro di un giunto universale influisce sull'efficienza energetica della PTO?

Risposta: L'angolo di lavoro influenza direttamente l'efficienza della trasmissione di potenza e il livello di vibrazioni. A piccoli angoli (sotto i 5 gradi), un giunto universale trasmette quasi il 99% della potenza in ingresso con vibrazioni trascurabili. Quando l'angolo aumenta a 15 gradi, l'efficienza scende a circa il 96% a causa dell'attrito aggiuntivo nei cuscinetti ad aghi e delle forze della coppia secondaria. A 25 gradi, un tipico accoppiamento universale trasmette il 92-94% della potenza. Tuttavia, il nostro avanzato accoppiamento universale a velocità costante (CV) mantiene un'efficienza del 98% anche a 30 gradi. Per la maggior parte degli attrezzi della presa di forza, consigliamo di mantenere l'angolo operativo al di sotto di 20 gradi per evitare un'eccessiva generazione di calore. La perdita di efficienza si traduce in un maggiore consumo di carburante per acro, pertanto si consiglia una regolazione periodica della geometria dell'attacco.

Domanda 4: Posso sostituire un giunto universale usurato con uno di qualsiasi marca o ho bisogno di dimensioni specifiche?

Risposta: No, è necessario abbinare parametri dimensionali specifici: diametro del perno trasversale, diametro della tazza del cuscinetto, lunghezza complessiva (da blocco a blocco), dimensione della scanalatura e numero di denti e metodo di bloccaggio (bullone o spina elastica). L'uso di un giunto universale incompatibile comporta uno scarso adattamento, un'usura accelerata e una potenziale separazione della trasmissione, il che è pericoloso. Il nostro stabilimento presso Raydafon Technology Group Co.,Limited fornisce un database di riferimenti incrociati che copre oltre 3000 codici OEM. Si consiglia di misurare l'accoppiamento esistente utilizzando un calibro digitale: misurare il diametro della tazza (mm), la lunghezza tra le forcelle e il diametro del perno. Invia queste dimensioni al nostro team tecnico e forniremo l'accoppiamento universale esatto con metallurgia aggiornata. Non forzare mai un accoppiamento non corrispondente poiché potrebbe danneggiare il fusello della presa di forza o la scatola degli attrezzi.

Domanda 5: Quali sono i segnali che indicano che un accoppiamento universale sta per fallire e come evitare i tempi di inattività?

Risposta: I primi segnali di allarme includono un cigolio o un clic durante la svolta, vibrazioni che aumentano con la velocità della PTO, strisce visibili di ruggine attorno ai cappelli dei cuscinetti e perdite di grasso senza alcun problema di montaggio. Inoltre, se si nota del gioco quando si tenta di ruotare manualmente le forcelle (movimento radiale superiore a 2 mm), i cuscinetti ad aghi sono usurati. Per evitare tempi di inattività, tenere un giunto universale di riserva in loco ed eseguire un controllo visivo e acustico settimanale durante le stagioni di punta. La nostra fabbrica consiglia di sostituire l'accoppiamento al primo segno di scolorimento trasversale (azzurramento dovuto al calore) o qualsiasi sensazione di intaccatura durante la rotazione manuale. La sostituzione proattiva ogni 2.000 ore di funzionamento, anche senza sintomi, è la strategia più economica per proteggere la trasmissione dell'attrezzo. Per assistenza nella scelta del ricambio giusto, contatta Raydafon per un kit di manutenzione preventiva personalizzato.

Conclusioni e suggerimenti pratici: perché scegliere il nostro giunto universale per la tua azienda agricola

I giunti universali sono i cavalli di battaglia silenziosi dell'agricoltura moderna, che influenzano direttamente l'efficienza sul campo, il risparmio di carburante e la longevità delle attrezzature. Come abbiamo dimostrato, dalla riduzione dello stress e dalla massimizzazione della coppia ai protocolli di lubrificazione adeguati, ogni dettaglio è importante. La nostra fabbrica, Raydafon Technology Group Co.,Limited, ha trascorso due decenni a perfezionare le nostre linee di prodotti di accoppiamento universale per superare gli standard OEM. Incorporiamo acciaio legato forgiato, tenute avanzate e gruppi bilanciati di precisione di cui puoi fidarti nelle condizioni più difficili. Che tu utilizzi un piccolo trattore da vigneto o una mietitrebbia cingolata da 300 CV, esiste una soluzione di attacco universale che ridurrà il costo totale di proprietà.

Non aspettare che un guasto interrompa il tuo raccolto. Contatta oggi stesso il nostro team di ingegneri per ricevere un consiglio gratuito sul dimensionamento e un campione del nostro giunto universale premium. Ogni ordine include un registro di manutenzione digitale e supporto tecnico a vita. Migliora subito l’affidabilità dei tuoi macchinari.Richiedi un preventivooppure richiedi una consulenza presso Raydafon Technology Group Co.,Limited, il tuo partner nell'eccellenza nella trasmissione di potenza.
