Quali sono le classificazioni dei cilindri idraulici?

Cilindri idraulici, poiché i componenti di azionamento del nucleo nei sistemi idraulici, sono principalmente responsabili della conversione in modo efficiente dell'energia idraulica in energia meccanica, raggiungendo il movimento reciproco lineare o il movimento oscillante. La sua struttura è semplificata, le prestazioni sono stabili e può ottenere un movimento regolare senza la necessità di un dispositivo di decelerazione e non c'è spazio di trasmissione, quindi è ampiamente utilizzato in vari tipi di macchinari. Sulla base di diverse funzioni, i cilindri idraulici sono generalmente classificati nelle seguenti categorie.

Classificazione principale dei cilindri idraulici

Cilindri ad azione singola

Un singolo cilindro idraulico ad azione è un dispositivo idraulico che può generare solo una spinta a senso unico attraverso la spinta unilaterale di olio idraulico e il suo ripristino deve essere completato da molle, auto-peso o carichi esterni. Il dispositivo è costituito da una canna del cilindro, testata, pistone, asta del pistone e dispositivo di tenuta. L'olio idraulico agisce solo su un lato dell'area effettiva del pistone, mentre l'altra camera finale è in contatto con l'aria.

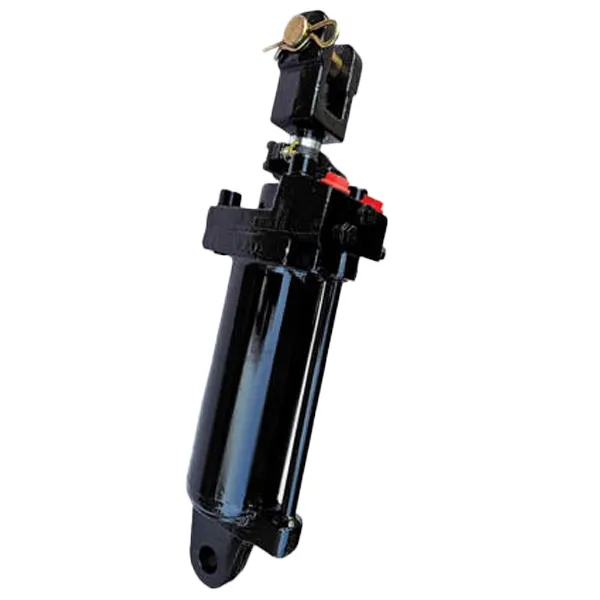

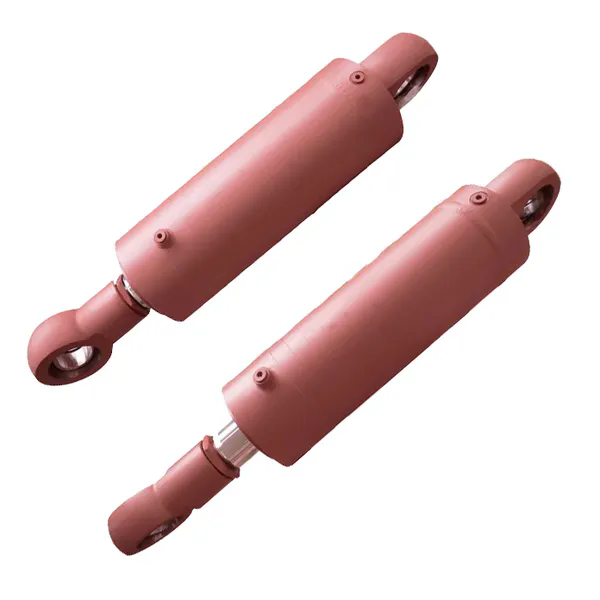

Modelli Raydafon:Cilindro idraulico per camion della spazzatura, cilindro di sollevamento idraulico

Cilindri a doppio azione

Il cilindro idraulico a doppia agzione si riferisce a un cilindro idraulico che può immettere olio di pressione da entrambi i lati del pistone. Viene spesso usato come componente di guida per i jack. L'attuatore di un cilindro idraulico a doppia agzione è il principale dispositivo di uscita di un sistema di movimento idraulico. Sebbene varia in dimensioni, tipo e struttura di progettazione, questa parte è di solito la più osservabile. Questi attuatori convertono la pressione del liquido in movimento o forza lineare rapida e controllabile per guidare il carico.

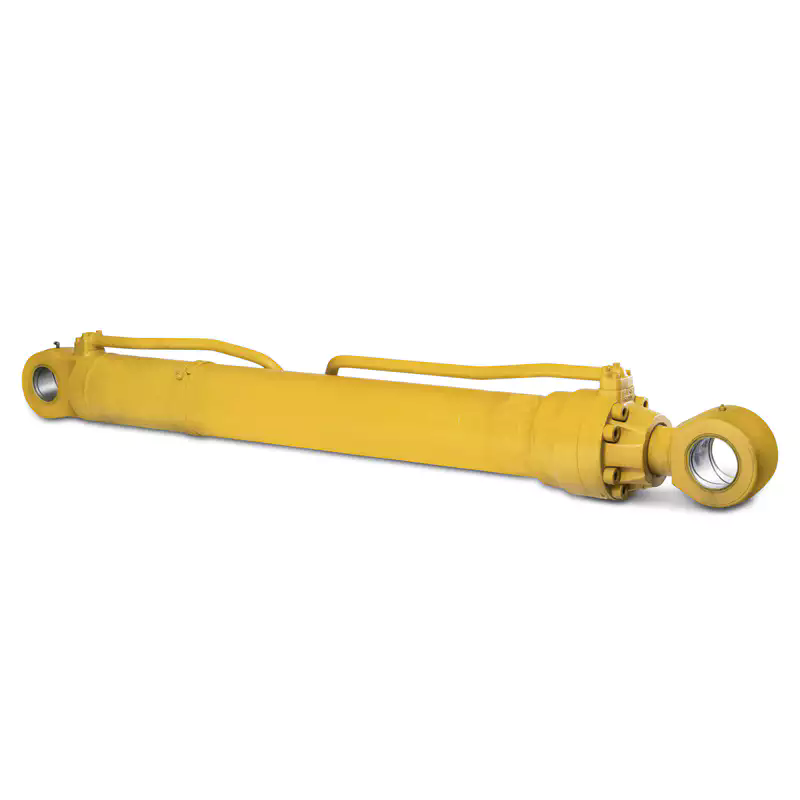

Modelli Raydafon:Cilindro idraulico di escavatore, cilindro idraulico del carrello elevatore

Cilindri telescopici

Un cilindro idraulico telescopico, noto anche come cilindro idraulico a più stadi, è costituito da due o più pistoni. La sua sequenza di estensione va da grande a piccola e, se ritirata, è da piccola a grande. Questo cilindro idraulico può ottenere una corsa più lunga e una lunghezza più corta quando si retratta, con una struttura compatta.

Modelli Raydafon:

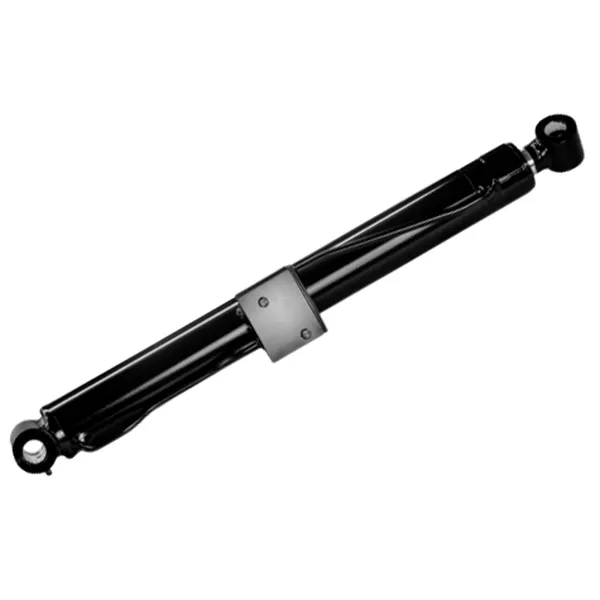

Cilindri idraulici del veicolo da lavoro aereo

Parametri del prodotto diRaydafon'Scilindro idraulico

Scienza materiale:

Barrel: tubi in acciaio senza soluzione di continuità

Asta: 4340 acciaio in lega + 0,05 mm di crisi

Supporti: acciaio al carbonio SAE 1045 forgiato

Tabella dei parametri tecnici:
