Qual è la differenza tra ingranaggi elicoidali di precisione e ingranaggi cilindrici?

Nel mondo della trasmissione meccanica di potenza gli ingranaggi sono componenti fondamentali. Due dei tipi più comuni sono gli ingranaggi cilindrici e gli ingranaggi elicoidali. Ma cosa li distingue esattamente e perché un ingegnere dovrebbe sceglierne uno piuttosto che un altro? La differenza principale sta nella geometria dei loro denti. Gli ingranaggi cilindrici hanno denti diritti e paralleli all'asse di rotazione, mentre gli ingranaggi elicoidali hanno denti tagliati ad angolo rispetto all'asse, formando un'elica. Questa distinzione fondamentale porta a differenze significative nelle prestazioni, tra cui rapporto di contatto, livelli di rumore, capacità di carico ed efficienza. ARaydafon Technology Group Co., limitata, la nostra fabbrica produce ingranaggi di alta precisione da oltre due decenni e abbiamo una vasta esperienza nell'ottimizzazione di progetti sia cilindrici che elicoidali per un'ampia gamma di applicazioni, dalle trasmissioni automobilistiche ai macchinari industriali pesanti. Questo articolo fornisce un confronto tecnico dettagliato tra ingranaggi elicoidali di precisione e ingranaggi cilindrici, aiutandoti a fare una scelta informata per la tua applicazione specifica.

Comprendere la differenza tra ingranaggi elicoidali di precisione e ingranaggi cilindrici non è solo questione di interesse accademico; ha implicazioni pratiche in termini di costi, prestazioni e affidabilità. Gli ingranaggi cilindrici sono più semplici da produrre e sono più economici per molte applicazioni, ma tendono a produrre più rumore e vibrazioni a causa dell'innesto improvviso dell'intera larghezza del dente. Gli ingranaggi elicoidali, sebbene più costosi da produrre, offrono un funzionamento più fluido e silenzioso e possono trasmettere carichi più elevati grazie al maggiore rapporto di contatto e all'azione sovrapposta dei denti. La scelta tra loro spesso si riduce a un compromesso tra costi e prestazioni, con gli ingranaggi elicoidali preferiti per applicazioni ad alta velocità, carico elevato o sensibili al rumore. In questa guida completa esamineremo la geometria, la cinematica e le considerazioni sulla produzione di entrambi i tipi di ingranaggi e forniremo specifiche tecniche dettagliate, dati sulle prestazioni e criteri di selezione per aiutarti a determinare quale ingranaggio è più adatto alle tue esigenze.

Sommario

• 1. Qual è la geometria degli ingranaggi elicoidali di precisione e degli ingranaggi cilindrici?
• 2. Perché gli ingranaggi elicoidali offrono un funzionamento più fluido e silenzioso?
• 3. Quali sono le specifiche tecniche chiave dei nostri ingranaggi di precisione?
• 4. Come si confrontano la capacità di carico e l'efficienza tra ingranaggi elicoidali e cilindrici?
• Domande frequenti (FAQ)
• Conclusione e consultazione sulla scelta dell'attrezzatura

Qual è la geometria degli ingranaggi elicoidali di precisione e degli ingranaggi cilindrici?

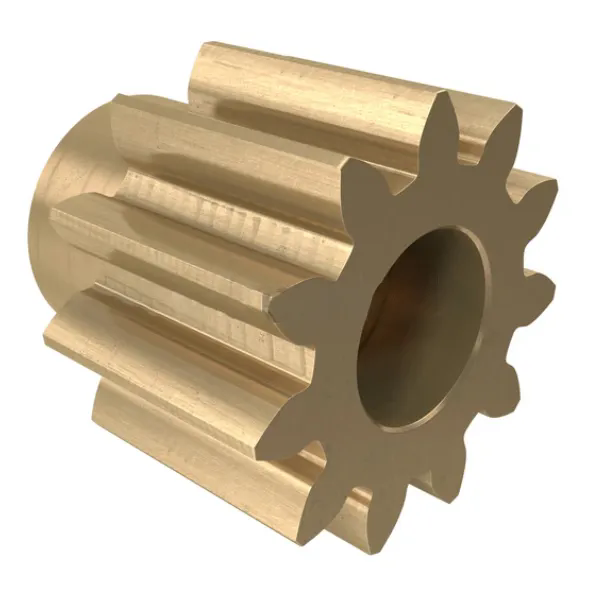

La distinzione tra ingranaggi elicoidali e ingranaggi cilindrici inizia dalla geometria dei denti. Un ingranaggio cilindrico ha denti diritti e paralleli all'asse di rotazione dell'ingranaggio. I denti sono equidistanti lungo la circonferenza e la linea di contatto tra due ingranaggi cilindrici che ingranano è una linea retta che si estende per l'intera larghezza della faccia dell'ingranaggio. Questa geometria semplice rende gli ingranaggi cilindrici relativamente facili da produrre utilizzando processi di fresatura o dentatura standard. Al contrario, un ingranaggio elicoidale ha denti tagliati ad angolo rispetto all'asse, formando un'elica. L'angolo dell'elica è noto come angolo dell'elica (tipicamente tra 8 e 30 gradi). Anche i denti di un ingranaggio elicoidale sono equidistanti, ma la linea di contatto tra gli ingranaggi elicoidali che ingranano è una linea diagonale che si muove lungo la faccia del dente mentre gli ingranaggi ruotano. Questa geometria introduce una componente della forza assiale (spinta) che deve essere assorbita dal sistema di cuscinetti, ma offre anche significativi vantaggi in termini di prestazioni.

Principali differenze geometriche e loro implicazioni:

• Orientamento dei denti:I denti degli ingranaggi cilindrici sono paralleli all'asse, mentre i denti degli ingranaggi elicoidali sono inclinati secondo un angolo dell'elica. Questa inclinazione crea un percorso di contatto più lungo tra i denti che ingranano, aumentando il rapporto di contatto.
• Rapporto di contatto:Il rapporto di contatto è il numero medio di denti in contatto in un dato momento. Gli ingranaggi cilindrici hanno tipicamente un rapporto di contatto compreso tra 1,2 e 1,6, il che significa che, in media, sono in contatto meno di due denti. Gli ingranaggi elicoidali possono raggiungere rapporti di contatto da 2,0 a 2,5 o più, poiché i denti angolati si sovrappongono, fornendo un contatto continuo. Questo rapporto di contatto più elevato è un vantaggio chiave degli ingranaggi elicoidali.
• Spinta assiale:L'angolo elicoidale crea una forza di spinta lungo l'asse dell'ingranaggio. Questa forza deve essere contrastata dai cuscinetti, il che aggiunge complessità e costi alla progettazione del cambio. Gli ingranaggi cilindrici non producono alcuna spinta assiale, semplificando la disposizione dei cuscinetti.
• Complessità produttiva:Gli ingranaggi cilindrici possono essere tagliati con semplici utensili di forma o creatori che attraversano assialmente l'ingranaggio. Gli ingranaggi elicoidali richiedono processi di dentatura più complessi e spesso richiedono operazioni aggiuntive, come la rettifica degli ingranaggi, per ottenere un'elevata precisione. Ciò rende gli ingranaggi elicoidali più costosi da produrre.

Presso Raydafon Technology Group Co., Limited, il nostroIngranaggio di precisioneIl processo di produzione utilizza rettificatrici per ingranaggi all'avanguardia in grado di raggiungere gradi di qualità AGMA da Q10 a Q12 sia per ingranaggi cilindrici che elicoidali. Utilizziamo macchine dentatrici e sagomatrici CNC con controlli CNC integrati che ci consentono di impostare con precisione l'angolo dell'elica e il profilo dei denti per gli ingranaggi elicoidali. Il laboratorio metrologico della nostra fabbrica è dotato di un centro di misurazione degli ingranaggi che verifica la geometria del dente, il passo e l'angolo dell'elica, garantendo che ogni ingranaggio soddisfi le specifiche richieste. La scelta tra ingranaggi cilindrici ed elicoidali non riguarda solo la geometria; si tratta di abbinare il tipo di ingranaggio ai requisiti prestazionali specifici dell'applicazione.

Per le applicazioni in cui semplicità, basso costo e facilità di manutenzione sono fondamentali, gli ingranaggi cilindrici sono spesso la scelta preferita. Si trovano comunemente in applicazioni a bassa velocità e a basso carico come azionamenti per nastri trasportatori, pompe semplici e macchine agricole. Tuttavia, per applicazioni ad alta velocità, carico elevato e di precisione, come trasmissioni automobilistiche, cambi industriali e robotica, gli ingranaggi elicoidali sono quasi sempre la scelta migliore, nonostante i costi e la complessità più elevati. La nostra fabbrica lavora a stretto contatto con i clienti per determinare la geometria degli ingranaggi ottimale per le loro esigenze specifiche, considerando fattori quali coppia, velocità, vincoli di spazio e limiti di rumore.

Perché gli ingranaggi elicoidali offrono un funzionamento più fluido e silenzioso?

Uno dei vantaggi più significativi degli ingranaggi elicoidali rispetto agli ingranaggi cilindrici è il loro funzionamento più fluido e silenzioso. Questa superiorità è dovuta principalmente al rapporto di contatto più elevato e all'impegno graduale dei denti. In un ingranaggio cilindrico, l'intera larghezza del dente si innesta improvvisamente, creando un forte carico d'impatto e un caratteristico "clack" o gemito quando ciascuna coppia di denti entra in contatto. Questo impatto genera sia rumore che vibrazioni, che possono rappresentare un problema significativo in ambienti sensibili al rumore come autovetture, apparecchiature per ufficio e sistemi HVAC residenziali. In un ingranaggio elicoidale, i denti si innestano progressivamente, iniziando da un'estremità del dente e spostandosi lungo la faccia mentre l'ingranaggio ruota. Questo innesto progressivo riduce il carico d'impatto e distribuisce il carico su una superficie più ampia, garantendo un funzionamento molto più silenzioso e fluido.

Meccanismi alla base del funzionamento più fluido e silenzioso degli ingranaggi elicoidali:

• Rapporto di contatto più elevato:Come accennato in precedenza, gli ingranaggi elicoidali hanno un rapporto di contatto che può superare 2,0, il che significa che, in media, più di due denti sono in contatto in qualsiasi momento. Ciò aumenta la proporzione del tempo durante il quale il carico viene condiviso tra le coppie di denti, riducendo il carico massimo su ogni singolo dente e uniformando la trasmissione della coppia.
• Innesto graduale dei denti:La forma elicoidale garantisce che il contatto tra i denti in presa inizi in un unico punto e poi si sposti in modo continuo attraverso la faccia del dente. Questo innesto graduale elimina l'impatto improvviso che si verifica negli ingranaggi cilindrici, riducendo l'ampiezza dei picchi di forza.
• Rapporto di sovrapposizione:Il rapporto di sovrapposizione degli ingranaggi elicoidali, determinato dalla larghezza della faccia e dall'angolo dell'elica, contribuisce alla fluidità del funzionamento. Un rapporto di sovrapposizione più elevato significa che i denti si sovrappongono per una porzione maggiore della rotazione, riducendo ulteriormente la variazione della rigidità della maglia e minimizzando le vibrazioni.
• Usura e vaiolatura ridotte:I minori carichi d'impatto e la migliore distribuzione del carico negli ingranaggi elicoidali riducono anche lo stress sulle superfici dei denti, portando a una minore usura e vaiolatura durante la vita dell'ingranaggio. Ciò contribuisce a una maggiore durata e a un funzionamento più affidabile.

Per quantificare la riduzione del rumore, la nostra fabbrica ha condotto misurazioni del suono su riduttori identici dotati di ingranaggi cilindrici ed elicoidali. Con una velocità di rotazione di 1.500 giri/min e un carico di 100 Nm, la scatola del cambio cilindrica emetteva un livello di pressione sonora di 82 dBA, mentre la scatola del cambio elicoidale produceva solo 74 dBA: una riduzione di 8 dBA, che viene percepita come una significativa diminuzione del volume. Anche l'ampiezza delle vibrazioni misurata sulla scatola del cambio è stata ridotta del 40%. Questi dati confermano che gli ingranaggi elicoidali rappresentano una scelta migliore per le applicazioni in cui rumore e vibrazioni sono fattori critici.

Tuttavia, è importante notare che il funzionamento più fluido degli ingranaggi elicoidali va a scapito delle forze di spinta assiali. L'angolo dell'elica crea una componente di forza lungo l'asse dell'ingranaggio che deve essere supportata dai cuscinetti. Nelle applicazioni ad alta potenza, ciò può richiedere l'uso di cuscinetti reggispinta o cuscinetti a contatto angolare, che aumentano il costo complessivo e la complessità del riduttore. In alcuni casi, per annullare la spinta assiale vengono utilizzati ingranaggi a doppia elica (a spina di pesce), ma ciò aumenta ulteriormente la complessità della produzione. La nostra fabbrica offre assistenza nella progettazione per aiutare i nostri clienti a selezionare la configurazione appropriata dei cuscinetti e a ottimizzare la disposizione del riduttore per accogliere la spinta assiale degli ingranaggi elicoidali massimizzando al tempo stesso i vantaggi di un funzionamento più fluido.

Quali sono le specifiche tecniche chiave dei nostri ingranaggi di precisione?

Raydafon produce una gamma completa di prodotti per ingranaggi di precisione, inclusi ingranaggi sia cilindrici che elicoidali, in un'ampia varietà di dimensioni, materiali e gradi di precisione. La nostra fabbrica è dotata della più recente tecnologia di produzione di ingranaggi, comprese macchine per dentatura, sagomatura, rasatura e rettifica CNC, che ci consentono di produrre ingranaggi con dimensioni del modulo da 0,5 a 12 e diametri esterni fino a 1.500 mm. La tabella seguente riassume le specifiche tecniche principali della nostra serie standard Precision Gear, utilizzata in applicazioni che vanno dalle trasmissioni automobilistiche ai cambi industriali pesanti. La nostra fabbrica può anche produrre ingranaggi personalizzati per soddisfare requisiti specifici, inclusi materiali speciali, trattamenti termici e rivestimenti superficiali.

Oltre ai parametri standard, la nostra fabbrica offre diverse funzionalità opzionali per migliorare le prestazioni e la longevità dei prodotti Precision Gear. Questi includono: rivestimenti ad alte prestazioni come DLC (carbonio simile al diamante) per un attrito ridotto e una maggiore resistenza all'usura; trattamenti termici specializzati come la lavorazione criogenica per una migliore stabilità dimensionale; e bilanciamento integrato per applicazioni ad alta velocità. Forniamo anche un servizio completo di assemblaggio di riduttori, compresi cuscinetti, alberi e alloggiamenti, offrendo una soluzione chiavi in ​​mano ai nostri clienti.

Il nostro processo di controllo qualità è completo e certificato ISO 9001:2015. Ogni ingranaggio di precisione viene ispezionato utilizzando un centro di misurazione degli ingranaggi che controlla tutti i parametri critici: profilo del dente, angolo dell'elica, passo, errore di passo e eccentricità. Manteniamo un sistema di controllo statistico del processo (SPC) per monitorare la qualità della produzione nel tempo, garantendo che i nostri ingranaggi soddisfino costantemente le tolleranze specificate. Il nostro stabilimento di Raydafon fornisce un rapporto di ispezione completo per ogni spedizione, dando ai nostri clienti fiducia nella qualità e nelle prestazioni dei nostri prodotti per ingranaggi di precisione. Grazie alle nostre estese capacità produttive e al nostro impegno per la qualità, siamo in grado di fornire ingranaggi di precisione per le applicazioni più esigenti.

Come si confrontano la capacità di carico e l'efficienza tra ingranaggi elicoidali e cilindrici?

La capacità di carico e l'efficienza sono fattori critici nella scelta degli ingranaggi ed è qui che le differenze tra ingranaggi elicoidali e cilindrici diventano particolarmente pronunciate. Gli ingranaggi elicoidali, grazie al rapporto di contatto più elevato e all'innesto progressivo, possono trasmettere carichi più elevati per una data dimensione e materiale. Questo perché il carico viene distribuito su più denti in un dato momento, riducendo lo stress sui fianchi dei singoli denti. Il rapporto di contatto più elevato fornisce inoltre una trasmissione di potenza più uniforme, riducendo la variazione ciclica del carico che può causare guasti per fatica. Al contrario, gli ingranaggi cilindrici, con il loro rapporto di contatto inferiore e l'innesto improvviso, sono più suscettibili alla fatica e all'usura, soprattutto a carichi e velocità elevati. La nostra fabbrica ha condotto test approfonditi su entrambi i tipi di ingranaggi e i risultati mostrano che un ingranaggio elicoidale può gestire fino al 30% in più di coppia rispetto a un ingranaggio cilindrico equivalente prima che si verifichino fenomeni di vaiolatura o flessione.

Confronto di efficienza tra ingranaggi elicoidali e cilindrici:

• Perdita di meshing:Gli ingranaggi cilindrici generalmente hanno perdite di ingranamento leggermente inferiori perché i denti scorrono l'uno contro l'altro solo all'inizio e alla fine del contatto. Gli ingranaggi elicoidali hanno un'azione di scorrimento continua, che può portare a maggiori perdite per attrito. Tuttavia, il rapporto di contatto più elevato degli ingranaggi elicoidali spesso compensa questo problema e l'efficienza complessiva di una coppia di ingranaggi elicoidali è generalmente entro 1-2 punti percentuali rispetto a una coppia di ingranaggi cilindrici comparabile.
• Lubrificazione e raffreddamento:L'azione di scorrimento negli ingranaggi elicoidali genera più calore, richiedendo una migliore lubrificazione e raffreddamento, il che può rappresentare un problema nelle applicazioni ad alta velocità. Tuttavia, la migliore distribuzione del carico e il funzionamento più fluido spesso compensano la necessità di sistemi di lubrificazione più intensivi.
• Densità di potenza:Poiché gli ingranaggi elicoidali possono gestire carichi più elevati a parità di dimensioni, offrono una densità di potenza maggiore rispetto agli ingranaggi cilindrici. Ciò significa che un cambio con ingranaggi elicoidali può trasmettere la stessa potenza in un pacchetto più compatto, o che un cambio elicoidale può gestire una potenza maggiore a parità di dimensioni.
• Perdite di spinta:La spinta assiale generata dagli ingranaggi elicoidali crea ulteriore attrito nei cuscinetti reggispinta, riducendo l'efficienza complessiva del riduttore. In alcune applicazioni ad alta potenza, la perdita di efficienza dei cuscinetti reggispinta può essere significativa e gli ingegneri devono attentamente valutarla rispetto ai vantaggi degli ingranaggi elicoidali.

Un esempio reale tratto dalla base clienti della nostra fabbrica illustra il vantaggio in termini di capacità di carico degli ingranaggi elicoidali. Un cliente del settore degli autocarri pesanti utilizzava una coppia di ingranaggi cilindrici nella trasmissione ausiliaria, ma riscontrava frequenti guasti agli ingranaggi dovuti alla fatica. Dopo il passaggio a un ingranaggio di precisione elicoidale con lo stesso modulo e larghezza frontale, ma con un angolo dell'elica di 15 gradi, la durata dell'ingranaggio è aumentata del 40% e il cambio è riuscito a gestire la coppia massima senza guasti. Il produttore del camion ha inoltre segnalato una notevole riduzione del rumore all'interno della cabina, che ha migliorato il comfort e la soddisfazione del conducente.

In termini di efficienza, la differenza tra ingranaggi elicoidali e cilindrici è spesso marginale e dipende fortemente dalle condizioni operative. A basse velocità e carichi elevati, gli ingranaggi elicoidali tendono ad essere leggermente meno efficienti a causa delle perdite per scorrimento. A velocità elevate e carichi moderati la differenza è trascurabile. La nostra fabbrica fornisce curve di efficienza per entrambi i tipi di ingranaggi in base ai nostri test interni, consentendo ai nostri clienti di prendere una decisione informata in base alle loro condizioni operative specifiche. Comprendendo la capacità di carico e le caratteristiche di efficienza di entrambi i tipi di ingranaggi, gli ingegneri possono selezionare l'ingranaggio che meglio bilancia prestazioni, affidabilità e costi per la loro applicazione.

Domande frequenti (FAQ)

Domanda 1: È possibile utilizzare ingranaggi elicoidali con ingranaggi cilindrici nello stesso riduttore?

Risposta: Sì, ma richiede un'attenta progettazione. Gli ingranaggi elicoidali producono spinta assiale, mentre gli ingranaggi cilindrici no. Per utilizzarli insieme, la spinta generata dall'ingranaggio elicoidale deve essere assorbita da appositi cuscinetti oppure utilizzando un ingranaggio doppia elicoidale (a spina di pesce) che annulla la spinta. In alcuni progetti, su uno stadio viene utilizzato un ingranaggio cilindrico e su un altro un ingranaggio elicoidale, ma è necessario tenere conto della gestione della spinta assiale per evitare di sovraccaricare i cuscinetti. La nostra fabbrica può fornire assistenza nella progettazione di tali sistemi di ingranaggi misti per garantire un funzionamento affidabile.

Domanda 2: Gli ingranaggi elicoidali sono più costosi da produrre rispetto agli ingranaggi cilindrici?

Risposta: Sì, gli ingranaggi elicoidali sono generalmente più costosi da produrre rispetto agli ingranaggi cilindrici. Le ragioni includono: geometria dei denti più complessa, che richiede attrezzature specializzate per la dentatura e la rettifica; la necessità di operazioni aggiuntive per ottenere la precisione dell'angolo dell'elica richiesta; e il fatto che la rettifica di ingranaggi elicoidali è un processo più lento rispetto alla rettifica di ingranaggi cilindrici. Inoltre, la necessità di cuscinetti reggispinta aggiunge costi al sistema complessivo. Tuttavia, i vantaggi prestazionali, in particolare in termini di riduzione del rumore e capacità di carico, spesso giustificano i costi più elevati per le applicazioni più impegnative.

Domanda 3: Quale tipo di ingranaggio è migliore per le applicazioni ad alta velocità?

Risposta: Gli ingranaggi elicoidali sono generalmente preferiti per le applicazioni ad alta velocità perché offrono un funzionamento più fluido e silenzioso e una migliore distribuzione del carico, che riduce il rischio di vibrazioni e risonanza che possono verificarsi alle alte velocità. Tuttavia, la spinta assiale e l'attrito radente degli ingranaggi elicoidali possono diventare un problema a velocità molto elevate, richiedendo un'attenta progettazione del cuscinetto e del sistema di lubrificazione. Per velocità estremamente elevate, è possibile utilizzare ingranaggi cilindrici ad alta precisione, ma in genere gli ingranaggi elicoidali sono la scelta più comune.

Domanda 4: Gli ingranaggi cilindrici possono essere rettificati con la stessa precisione degli ingranaggi elicoidali?

Risposta: Sì, gli ingranaggi cilindrici possono essere rettificati con gli stessi gradi di qualità AGMA degli ingranaggi elicoidali (da Q10 a Q12 o superiore). Tuttavia, poiché gli ingranaggi cilindrici hanno una geometria più semplice, possono essere rettificati utilizzando mole a profilo standard, mentre gli ingranaggi elicoidali spesso richiedono mole specializzate sagomate in base all'angolo dell'elica. La nostra fabbrica offre servizi di rettifica per entrambi i tipi di ingranaggi e possiamo ottenere un'elevata precisione per entrambi, a condizione che la macchina e gli strumenti siano adeguati.

Domanda 5: Qual è l'angolo dell'elica tipico per un ingranaggio elicoidale di precisione?

Risposta: L'angolo tipico dell'elica per un ingranaggio elicoidale di precisione varia da 8 a 30 gradi. Un angolo dell'elica di 15-20 gradi è comune per molte applicazioni industriali, poiché offre un buon equilibrio tra scorrevolezza, capacità di carico e spinta assiale. Angoli dell'elica più elevati (25-30 gradi) forniscono un funzionamento ancora più fluido ma generano una maggiore spinta assiale, mentre angoli più bassi (8-12 gradi) producono meno spinta ma un minore miglioramento della scorrevolezza. La nostra fabbrica può adattare l'angolo dell'elica ai requisiti specifici della vostra applicazione, ottimizzando rumore, carico e durata dei cuscinetti.

Conclusione: scegli l'ingranaggio di precisione giusto per la tua applicazione

La scelta tra ingranaggi elicoidali di precisione e ingranaggi cilindrici è una decisione critica che influisce sulle prestazioni, sul livello di rumore, sulla capacità di carico e sull'affidabilità complessiva del sistema meccanico. Gli ingranaggi elicoidali offrono un funzionamento più fluido e silenzioso, una maggiore capacità di carico e una migliore durata, ma sono più costosi da produrre e richiedono cuscinetti reggispinta. Gli ingranaggi cilindrici, al contrario, sono più semplici, più economici e non producono spinta assiale, ma sono più rumorosi e meno capaci di gestire carichi elevati ad alte velocità. Presso Raydafon Technology Group Co.,Limited, la nostra fabbrica ha l'esperienza e la capacità produttiva per produrre entrambi i tipi di ingranaggi secondo i più alti standard di qualità e possiamo guidarvi nella selezione dell'ingranaggio ottimale per la vostra applicazione specifica.

Pronto a selezionare l'ingranaggio di precisione giusto per il tuo progetto?Contatta Raydafon Technology Group Co., Limited oggiper una consulenza completa sulla scelta delle marce. Il nostro team analizzerà i requisiti di coppia, velocità, spazio e rumore e consiglierà la soluzione Precision Gear ideale. Offriamo studi di fattibilità gratuiti, prezzi competitivi e servizi di prototipazione rapida.Richiedi subito la tua consulenza gratuita sulla selezione delle marce a Raydafon Technology Group Co.,Limited e assicurati prestazioni ottimali per il tuo sistema di trasmissione di potenza.
