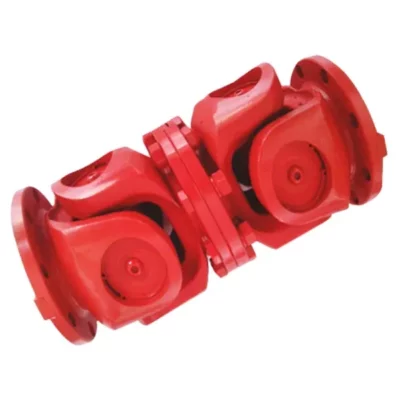

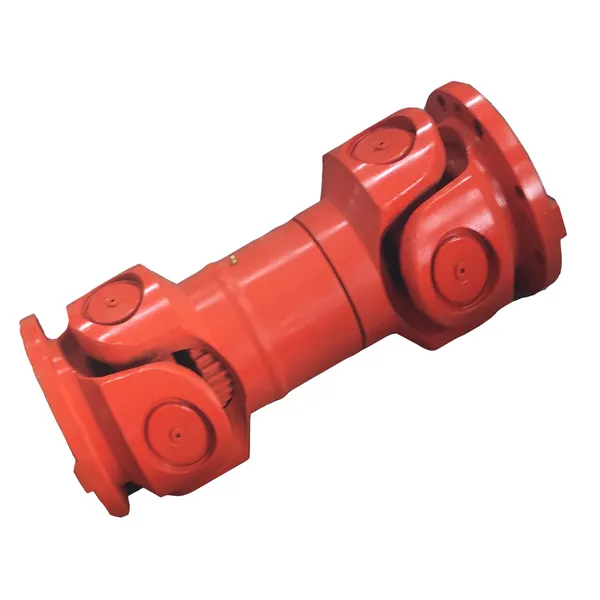

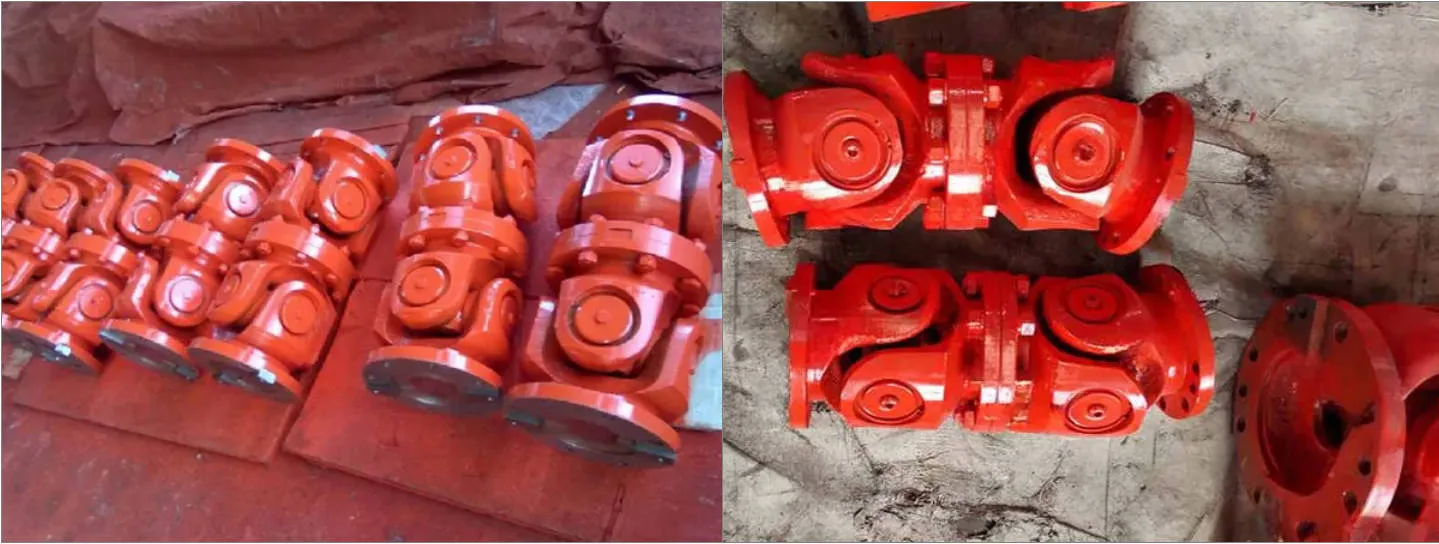

Shc-WD Short senza accoppiamento universale di tipo flangia flessibile

Il corto SWC-WD di Raydafon senza accoppiamento universale di tipo Flex Flange è costruito per spostare la coppia in modo efficiente in macchinari pesanti: pensarci i rondine in acciaio, gru, attrezzature di sollevamento, tutto quell'ingranaggio pesante. Ha un design flangia non telescopico compatto, con diametri di rotazione che vanno da 180 mm a 1320 mm. Questo accoppiamento universale a flangia corta può gestire disallineamenti angolari fino a 15 gradi e una coppia fino a 16000 kN · m, quindi anche in spazi ristretti dove non c'è molto spazio, mantiene il trasferimento di energia in modo affidabile. Lo facciamo in acciaio da 35 crmo ad alta resistenza, con una struttura del cuscinetto che non ha bisogno di bulloni, perfetti per gli accoppiamenti universali per macchinari pesanti e accoppiamenti universali non telescopici per applicazioni industriali. Non richiede molta manutenzione e dura per sempre, che è esattamente ciò di cui hai bisogno in configurazioni difficili.

La nostra produzione in Cina segue gli standard ISO 9001, quindi l'accoppiamento universale SWC-WD regge in condizioni difficili. L'albero incrociato è cromato per resistere alla corrosione, aggiungendo alla sua tenacità. Il suo design alla flangia rigido e saldato rende l'installazione un gioco da ragazzi, specialmente nella metallurgia e nell'apparecchiatura mineraria in cui il movimento assiale è piuttosto minimo. Possiamo personalizzare le dimensioni per soddisfare le tue esigenze, quindi questo durevole accoppiamento universale corto funziona perfettamente come accoppiamenti universali personalizzati per i sistemi di gru e altri lavori pesanti. E anche il prezzo è competitivo. L'artigianato preciso di Raydafon significa meno tempi di inattività e attrezzature più affidabili, qualcosa su cui gli operatori industriali in tutto il mondo possono contare.

Specifiche del prodotto

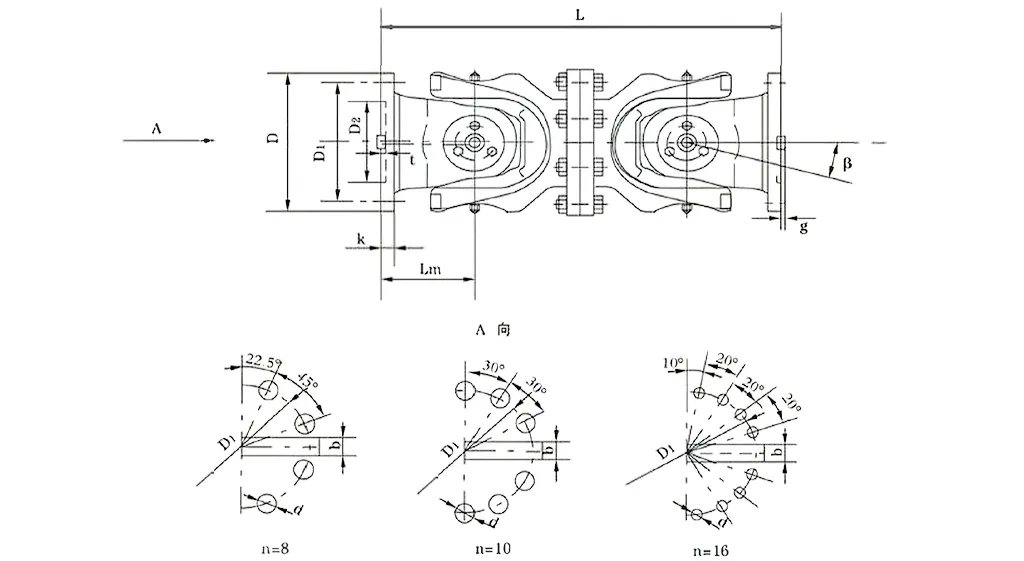

NO.	Diametro della girazione d mm	Coppia nominale Tn Kn · m	Angolo di piega degli assi β (°)	Coppia stanca Tf Kn · m	Dimensione (mm)									Peso (kg)
					Lmin	D1 (JS11)	D2 (H7)	Lm	n-d	k	t	b (H9)	g	Lmin	Aumento 100 mm
SWC180WD	180	12.5	6.3	≤25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≤15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
SWC440WD	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. TF-under L'alternanza Carica la coppia che consente in base alla resistenza alla fatica.

Ambito di applicazione

L'accoppiamento giunto universale SWC di Raydafon - di solito chiamato accoppiamento giunto universale SWC Cardan Albero - non è solo una parte; È un must in campi industriali pesanti, come i rulli, le attrezzature di sollevamento e tutti i tipi di configurazioni di macchinari pesanti duri. Come accoppiamento articolare universale ad alta torque, fa un lavoro solido che collega due alberi di trasmissione che non sono perfettamente allineati, assicurando che il potere venga consegnato senza intoppi anche quando le condizioni di lavoro sono davvero dure.

Parliamo delle sue specifiche core: il diametro della rotazione varia da φ58 a φ620, la coppia nominale va da 0,15 a 1000 kN · m e l'angolo di piega dell'asse non è superiore a 25 °.

Questo accoppiamento funziona meglio in punti specifici, come quando hai bisogno di un accoppiamento universale universale affidabile per le operazioni di laminatoio o un accoppiamento resistente all'albero giunto universale SWC in attrezzatura di sollevamento e movimentazione dei materiali. In questi casi, mostra la sua forza: anche sotto grandi stress, mantiene le operazioni ferme, senza disordine o guasti.

Caratteristiche strutturali

L'accoppiamento universale SWC Universal Joint di Raydafon non è solo messo insieme: è costruito con ingegneria intelligente e aggiornata per funzionare alla grande e reggere a lungo in uso industriale. Cammiamo attraverso ciò che distingue la sua struttura.

Innanzitutto, ha una configurazione ragionevole e sicura: abbiamo utilizzato una progettazione della forcella integrata per questo accoppiamento articolare universale industriale, che riduce i rischi come i bulloni si staccano o si rompono. Quella modifica da sola rende il 30% -50% più robusto nel complesso, quindi funziona in modo sicuro e coerente. Rispetto agli accoppiamenti regolari, dura molto più a lungo ed evita problemi comuni in punti ad alta tensione, come i sistemi di accoppiamento giunto universali per macchinari pesanti che vedi in lavori difficili.

Poi c'è la sua maggiore capacità di carico: questo giunto universale SWC è stato realizzato per gestire grandi pesi, quindi è un must-have in luoghi che necessitano di una maneggevolezza del carico di prim'ordine, come le attrezzature da mining o le macchine da costruzione.

Colpisce anche un'elevata efficienza di trasmissione, al 98,6%. Come un efficiente accoppiamento articolare universale per la trasmissione di potenza di grande, taglia l'uso di energia e i costi che ne derivano. Ecco perché è una scelta migliore per soluzioni di accoppiamento giunto universale per risparmiare energia nelle configurazioni di trasmissione industriale ad alta potenza.

E funziona liscio a basso rumore: la trasmissione rimane stabile e il rumore di solito si libra tra 30-40 dB (A). Questo accoppiamento articolare universale a basso rumore mantiene le operazioni silenziose, il che è perfetto per i luoghi industriali in cui il rumore è un problema, tutto mantenendo affidabilità ad alto livello.

Recensioni dei clienti

⭐⭐⭐⭐⭐ Zhang Wei, ingegnere capo, Henan Mining Equipment Co., Ltd.

Abbiamo messo a corto SWC-WD di Raydafon senza accoppiamento universale di tipo Flex Flange sui nostri macchinari minerari ed è stato perfetto. Il suo design compatto è proprio ciò di cui abbiamo bisogno per spazi ristretti in cui non c'è molto spazio per risparmiare e la build è abbastanza dura da mantenere le operazioni ferme. Anche quando corre senza sosta in condizioni di carico, questo accoppiamento non ci delude mai, nessun fallimento. Il nostro team di manutenzione adora il fatto che abbia a malapena il fatto di effettuare il check -in, il che significa che possiamo continuare a muoversi senza problemi senza problemi extra.

⭐⭐⭐⭐⭐ Michael Brown, Operations Manager, Texas Steel Works, USA

Il nostro seminario in Texas ha ordinato il corto SWC-WD senza accoppiamento universale di tipo flangia flessibile di Raydafon e, onestamente, la qualità ci ha spazzato via. Gli accoppiamenti sono lavorati molto bene, installarli è un gioco da ragazzi e reggono in modo affidabile anche se sotto carico. Cosa mi è uscito di più? Quanto bene bilancia il prezzo e le prestazioni: non trovi spesso quel punto debole. Trovare un fornitore che fornisca costantemente questo livello di qualità non è facile, ma Raydafon ha assolutamente dimostrato di essere un partner affidabile per noi.

⭐⭐⭐⭐⭐ Anna Müller, Supervisore di manutenzione, Berlino Industrial Solutions, Germania

Abbiamo messo a corto SWC-WD di Raydafon senza accoppiamento universale di tipo flangia flessibile sulla nostra linea di attrezzature di Berlino e i risultati sono stati grandi. Il prodotto stesso sembra solido, la saldatura è precisa-nessun lavoro scadente qui-e finora è resistito davvero bene, mostrando una durata di prim'ordine. Rispetto ad altri marchi che abbiamo usato qui in Europa, questo accoppiamento è molto più affidabile e anche il prezzo è molto più competitivo. Se altre aziende sono alla ricerca di accoppiamenti universali affidabili, consiglierei assolutamente Raydafon.

Caratteristiche del prodotto

Il corto SWC-WD di Raydafon senza accoppiamento universale di tipo flangia flessibile, spesso chiamato accoppiamento giunto universale dell'albero cardan SWC, è costruito per punti industriali stretti, dove lo spazio è limitato e è necessario un design a lunghezza fissa (nessuna estensione telescopica). Come accoppiamento articolare universale ad alta torque, muove in modo efficiente la coppia tra gli alberi che non sono allineati, maneggiando deviazioni angolari fino a 25 gradi e rimane affidabile anche in ambienti pesanti.

Parliamo delle sue caratteristiche chiave: ha una struttura compatta e rigida: questa configurazione di flangia corta e non flessibile lo rende un accoppiamento universale universale affidabile per le operazioni di rolling, dando una maggiore stabilità nelle configurazioni in cui il movimento assiale è minimo. Ecco perché funziona così bene per le connessioni a distanza fissa in macchinari difficili. Poi c'è la sua elevata capacità di carico: utilizziamo materiali difficili come in ghisa o acciaio in lega per realizzarlo, quindi è un accoppiamento resistente dell'albero articolare universale SWC in attrezzatura di sollevamento e movimentazione dei materiali. Contiene grandi pesi e trasmette più coppia rispetto ad altri accoppiamenti dello stesso diametro, il che lo rende perfetto per carichi pesanti in attrezzatura mineraria o di costruzione.

Questo accoppiamento articolare universale industriale compensa anche il disallineamento, sia che sia angolare, parallelo o disallineamento assiale, non si incastra con la velocità di rotazione o il trasferimento di coppia. Ciò significa funzionamento regolare in macchinari pesanti sistemi di accoppiamento giunto universali. Ed è efficiente alla trasmissione di potenza: colpire fino al 98,6% di efficienza, questo accoppiamento articolare universale SWC mantiene bassa la perdita di energia, rendendolo un efficiente accoppiamento articolare universale per una grande trasmissione di energia nelle configurazioni industriali ad alta potenza.

Inoltre, è progettato per risparmiare energia e funzionare in silenzio, se hai bisogno di soluzioni di accoppiamento giunto universali per risparmiare energia, questa è una scelta migliore, riducendo i costi operativi. E mantiene il rumore tra 30-40 dB (A), quindi questo accoppiamento articolare universale a basso rumore si adatta perfettamente ai punti industriali in cui il rumore è una preoccupazione.

Applicazione del prodotto

L'accoppiamento universale di Raydafon trova il suo posto in tutti i tipi di configurazioni per impieghi pesanti: pensiero i rondine, meccanismi di sollevamento e una gamma di sistemi di macchinari pesanti duri. Prendi il nostro accoppiamento articolare universale ad alta torque: è ottimo nel collegare due alberi di trasmissione che non si allineano, assicurandosi che la potenza si muova senza intoppi anche quando le condizioni di lavoro sono difficili, specialmente nei punti in cui lo spazio è stretto e hai bisogno di un design rigido e non telescopico.

Questo accoppiamento brilla davvero in scenari specifici, come quando hai bisogno di un accoppiamento universale universale affidabile per le operazioni di laminatoio o un accoppiamento durevole dell'albero giunto universale SWC nelle attrezzature di sollevamento e movimentazione dei materiali. In questi casi, anche con carichi estremi e spazio limitato, mantiene le operazioni stabili, senza singhiozzo.

Quando si tratta di applicazioni di accoppiamento articolare universale industriale, la nostra variante SWC-WD si distingue con ingegneria intelligente che lo fa funzionare meglio e dura più a lungo. Parliamo della sua struttura chiave: ha una configurazione ragionevole e sicura con una progettazione della forcella integrata: questo si elimina di problemi come i bulloni si allentano o si rompono, aumentando la forza complessiva del 30%-50%. Ciò significa che funziona in modo sicuro e in modo affidabile, dura più a lungo dei modelli di vecchio stile ed evita guasti comuni in luoghi ad alto stress, come i sistemi di accoppiamento giunto universali di macchinari pesanti.

Inoltre, può gestire molto più carico: l'abbiamo costruito per supportare pesi più pesanti, quindi questo accoppiamento giunto universale SWC è perfetto per luoghi che richiedono una dura maneggevolezza del carico, come le attrezzature da mining o costruzioni. Sposta anche la potenza in modo super efficiente, colpendo fino al 98,6% di efficienza di trasmissione. Come un efficiente accoppiamento giunto universale per la trasmissione di potenza di grandi dimensioni, riduce il consumo di energia e i costi che ne derivano, rendendolo una scelta migliore per soluzioni di accoppiamento universale universale in termini di energia nelle configurazioni di trasmissione industriale ad alta potenza.

E funziona liscio a malapena a qualsiasi rumore: la trasmissione rimane stabile e il rumore di solito rimane tra 30-40 dB (A). Questo accoppiamento articolare universale a basso rumore mantiene le operazioni silenziose, che è perfetta per i luoghi industriali in cui il rumore è un problema, il tutto mantenendo affidabilità ad alto livello.

Su Raydafon

Raydafon non è solo un altro nome nelle parti di trasmissione: siamo un produttore e fornitore leader di componenti di trasmissione ad alte prestazioni e soluzioni di macchinari industriali e ci siamo concentrati in modo forte su prodotti come l'accoppiamento giunto universale SWC Cardan Shaft. Abbiamo iniziato a tenere il passo con ciò di cui le industrie globali hanno bisogno mentre si evolvono e, nel tempo, abbiamo costruito una gamma completa: cambi, alberi di trasmissione, cilindri idraulici, pulegge, macchine utensili di precisione, tutti fatti per aumentare quanto vanno bene i settori agricoli e pesanti. Siamo grandi nell'innovazione, motivo per cui possiamo offrire un accoppiamento universale universale affidabile per le operazioni di rolling rolling che si adattano perfettamente anche ai sistemi più complessi senza intoppi.

Anche le nostre strutture sono di prim'ordine: abbiamo seminari CNC, attrezzature per il trattamento della macinazione e del calore e sistemi di misurazione 3D avanzati. Attendiamo a severi standard di qualità come ISO9001/TS16949 e tale configurazione ci consente di fare soluzioni di accoppiamento articolare universale ad alto torrente che muovono la coppia e gestiscono il disallineamento come un professionista. Prendi il nostro durevole accoppiamento dell'albero articolare universale SWC nelle apparecchiature di sollevamento e movimentazione dei materiali, per esempio, è costruito per luoghi che richiedono una dura potenza di carico. E la nostra linea di accoppiamento articolare universale industriale? Copre tutti i tipi di usi in cui la precisione e la robustezza contano di più.

L'ottanta percento di ciò che facciamo viene esportata: sente in luoghi come Stati Uniti, Germania, Giappone, Italia, Malesia, Australia e Medio Oriente. Abbiamo reti forti in Cina, Corea del Sud, Regno Unito, Singapore, Stati Uniti e Spagna, quindi siamo solidi a livello globale. Tale portata ci consente di offrire opzioni personalizzate di accoppiamento universale con giunti universali SWC, a coda esattamente a ciò di cui i clienti hanno bisogno, come nei macchinari pesanti di sistemi di accoppiamento giunto universali in cui rimanere stabili in carichi estremi non è negoziabile.

Ci preoccupiamo della sostenibilità e della creazione di soluzioni che mettono al primo posto i clienti. Ecco perché sviluppiamo soluzioni di accoppiamento articolare universale per risparmiare energia che raggiungono l'efficienza della trasmissione fino al 98,6%, il consumo di energia in configurazioni ad alta potenza. Sia che tu abbia bisogno di un efficiente accoppiamento articolare universale per una grande trasmissione di potenza o un accoppiamento giunto universale a basso rumore per i punti industriali in cui il rumore è un problema, i nostri prodotti sono dotati di un servizio post-vendita completo. È così che siamo diventati un partner di fiducia nel settore della trasmissione: non vendiamo solo parti, le supportiamo.
