Albero cardanico per rotopresse Krone
  • Albero cardanico per rotopresse KroneAlbero cardanico per rotopresse Krone
  • Albero cardanico per rotopresse KroneAlbero cardanico per rotopresse Krone

Albero cardanico per rotopresse Krone

Albero cardanico per rotopresse Krone che copre KR100/125/155/130/160, 1500/1800, 1500V/1250 MC e 1250/1550. Le opzioni CV di misura 4 standard e misura 4 utilizzano un albero 1210 con scanalatura 1.375-6. La misura 6 CV è disponibile per i modelli 1500/1800 e 1250/1500 selezionati; il 1500V/1250 MC utilizza 2380 o 2480 CV con 1.375-6. Le opzioni della frizione includono FT34 a 1.000 N·m, FT32 a 1.000 N·m, FT42 a 1.450 N·m, ritaglio K64/2 a 1.050 o 1.500 N·m e FF1 a 1.000 N·m. I codici base CV sono 71R4121UCW07000 per CAT3/540 e 71R6121UCW07000 per CAT4/540, entrambi 1.375-6. MOQ, personalizzazione e tempi di consegna vengono indicati per ordine dopo la conferma del modello di pressa e della configurazione dell'albero esistente.

Trasmissione per rotopresse Krone · Fornitura all'ingrosso

Albero cardanico all'ingrosso per rotopresse Krone: specifiche, quantità minima richiesta, personalizzazione e tempi di consegna per modelli da KR100 a 1800 e versioni compatibili

Le rotopresse Krone non montano tutte lo stesso albero cardanico. Il gruppo da KR100 a KR160 utilizza una trasmissione di taglia 4, la 1500 e 1800 possono accettare CV di misura 4 o 6, 1500 V e 1250 MC utilizzano 2380 o 2480 CV e 1250/1550 funziona con CV di dimensione 4 CAT3 mentre alcune build 1250/1500 utilizzano la dimensione 6 CAT4. Le tre tabelle in questa pagina elencano l'opzione PTO, il tipo di frizione e il codice prodotto di base per ciascun gruppo, in modo che l'albero possa essere abbinato prima che venga inviato un preventivo richiesto.

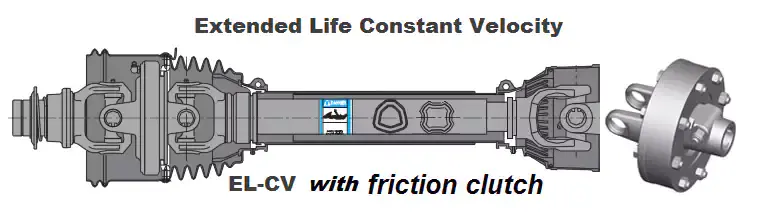

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

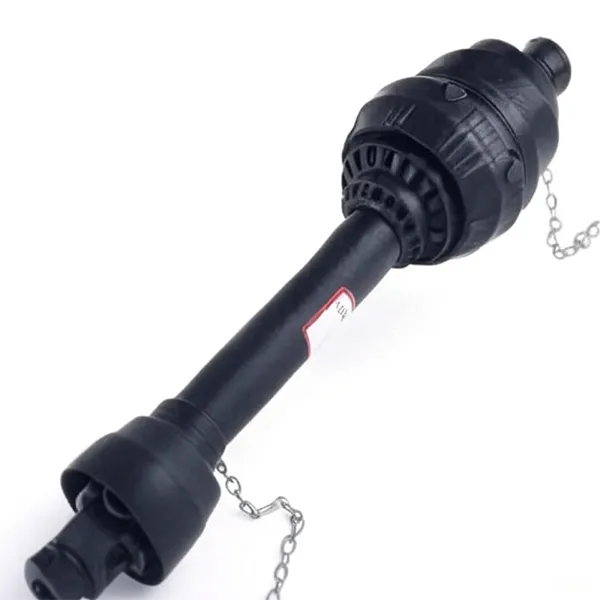

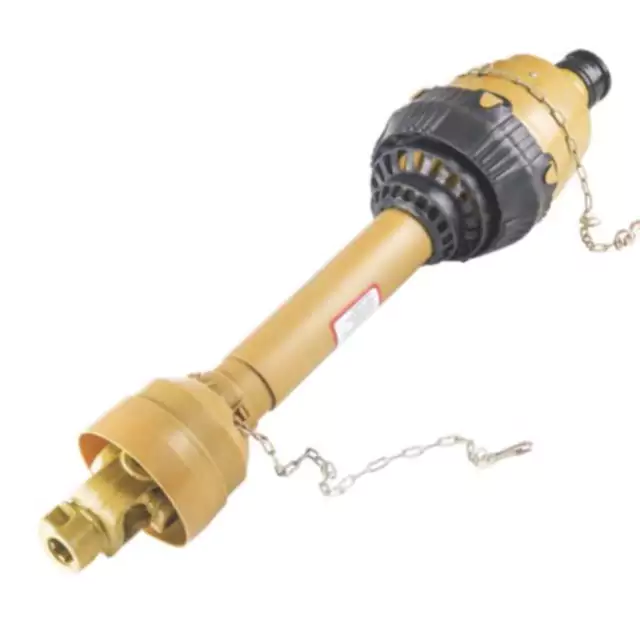

Albero cardanico per presse rotonde Krone: giunto omocinetico, tubo telescopico ed estremità della frizione.
13Riferimenti modello
Taglia 4 / Taglia 6Opzioni di trasmissione CV
1.000–1.800 N·mIntervallo di coppia della frizione
1.375-6Spline comune

Modello Grid: opzione PTO e frizione di Baler

Gruppo AKR100/KR125/KR155
PTO
Misura 4 Standard o Misura 4 CV, albero 1210
Spline
1.375-6
Frizione
FT34 a 1.000 N·m
Taglia 4
Gruppo AKR130/KR160
PTO
Misura 4 Standard o Misura 4 CV, albero 1210
Spline
1.375-6
Frizione
FT34 a 1.000 N·m
Taglia 4
Gruppo B1500/1800
PTO
CV taglia 4 o taglia 6
Spline
1.375-6
Frizione
FT32 a 1.000 N·m o FT42 a 1.450 N·m
Taglia 4 / Taglia 6
Gruppo C1500 V / 1250 MC
PTO
2380 o 2480 CV
Spline
1.375-6
Frizione
Ritaglio K64/2 a 1.050 o 1.500 N·m
Frizione ritagliata
Gruppo D1250/1550
PTO
CV di taglia 4 (CAT3).
Spline
1.375-6
Frizione
FT32 o FF1 a 1.000 N·m
Taglia 4 CAT3
Gruppo E1250/1500 (dimensioni 6)
PTO
Taglia 6 CV (CAT4) su alcuni allestimenti
Spline
1.375-6
Frizione
FT42 a 1.450 N·m
Taglia 6 CAT4

Tabella delle specifiche: modello, presa di forza e protezione

Raggruppamento originale per modello di pressa, trasmissione della presa di forza e potenza della frizione
Modello PTO Protezione
KR100/125/155/130/160 Misura 4 Standard *1210 *1.375-6; Misura 4CV *1210 *1.375-6 FT34 *1.375-6 *1.000 N·m
1500/1800 CV di misura 4 o misura 6 con 1.375-6 FT32 @1.000 N·m o FT42 @1.450 N·m
1500 V / 1250 MC 2380 o 2480 CV con 1.375-6 K64/2 Ritaglio @1.050 o 1.500 N·m *1.375-6
1250/1550 CV misura 4 (CAT3) con 1.375-6 FT32 o FF1 a 1.000 N·m
1250/1500 Alcuni utilizzano la dimensione 6 CV (CAT4) FT42 @1.450 N·m

Lo stesso modello di pressa può apparire in più di una build. Confermare il codice articolo dell'albero esistente o il tipo di frizione su la macchina prima di richiedere un preventivo. Le rotopresse Krone sono dotate di frizione o disinserimento frizione a seconda della costruzione. Il più ampioAlbero cardanico per rotopresseelenchi di pagine altre marche di presse come riferimento incrociato.

Codici della base CV e codici della frizione FT

Codici articolo della base della PTO a velocità costante
Presa di forza CV Trattore Numero parte base
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
Frizioni FT per ingresso spline 1.375-6
Misura universale Coppia Numero di parte
CAT3/S4 1.000 Nm 6QE344901R
CAT3/S4 1.000 Nm 635E41203R
CAT4/S6 1.800 Nm 663H53403R

Il codice articolo base CV corrisponde all'assemblaggio senza il dispositivo dell'attrezzo. La metà dell'attrezzo, il tubo e lo scudo lo sono selezionati separatamente in base al modello di pressa. I codici della frizione FT sono elencati in base alla dimensione universale e alla coppia nominale. Se il la frizione esistente è stata regolata, verificare la coppia di slittamento target confrontandola con il manuale della pressa prima di ordinare. A la categoria correlata si trova suAlbero cardanico per macchine a dischipagina.

Come è abbinato l'albero di una rotopressa Krone

01

Leggere il modello della pressa dalla macchina

Da KR100 a KR160 rientrano in un gruppo; 1500 e 1800 in un altro; 1500V e 1250 MC in un terzo; 1250/1550 e 1250/1500 in una quarta e quinta. La griglia del modello sopra mostra la PTO e la frizione che corrispondono a ciascun gruppo.

02

Confermare il codice articolo dell'albero esistente

La stessa pressa può essere costruita con frizione a frizione o con frizione disinseribile. Il codice prodotto esistente è il modo più rapido per verificare con quale configurazione è stata consegnata la macchina, prima di ordinarne una sostitutiva.

03

Confermare la scanalatura della presa di forza del trattore

La maggior parte delle rotopresse Krone di questa gamma hanno 1.375-6 scanalature. Se il trattore utilizza un diverso manicotto della presa di forza, verificare separatamente la metà CV. ILGamma di alberi cardanicipagina elenca le altre categorie di trasmissioni agricole se contemporaneamente viene modificato il lato del trattore.

Dove viene utilizzato questo albero

Trasmissioni per rotopresse Krone della gamma da KR100 a 1800 e dei gruppi 1500V, 1250 MC e 1250/1550.

L'albero della presa di forza della pressa per balle rotonde Krone prende la potenza dalla presa di forza del trattore e la trasmette alla scatola degli ingranaggi della pressa attraverso un Giunto omocinetico e tubo telescopico. Quando la pressa raccoglie un'andana pesante o colpisce un pezzo di materiale, la frizione: o attrito o ritaglio a seconda della costruzione: protegge il cambio dagli urti.

L'albero è adattato in modo indipendente al modello della pressa e alla scanalatura della presa di forza del trattore. Il lato della pressa fissa il metà dell'attrezzo, il tipo di frizione e la lunghezza del tubo; il lato del trattore fissa la metà CV e la scanalatura della PTO. Entrambi i lati devono essere confermati prima di ordinare un albero sostitutivo.

Per un'applicazione correlata alla pressa per balle rotonde, ilAlbero cardanico per presse rotonde Case IHLa pagina utilizza una struttura comparabile modello per modello. Per i cambi degli attrezzi che si trovano a valle dell'albero della presa di forza, vedere ilcambio agricoloallineare.

Inviare il modello della pressa e il codice articolo dell'albero esistente

Inviare il modello della pressa Krone (da KR100 a 1800, 1500V, 1250 MC, 1250/1550 o 1250/1500) e la parte dell'albero esistente numero o tipo di frizione. Confermeremo l'opzione PTO, la potenza della frizione e il numero di parte base CV per questo costruire ed emettere un preventivo con MOQ e tempi di consegna per quella configurazione.
