Perché gli ingranaggi a vite senza fine di precisione vengono utilizzati per applicazioni ad alta riduzione?

All'interno dell'alloggiamento compatto di un braccio robotico industriale, un servomotore gira a 6.000 giri al minuto. Eppure l'albero di uscita si muove con precisione lenta e deliberata, esercitando centinaia di Newton-metri di coppia per posizionare un carico utile pesante. La componente che rende possibile questa drammatica trasformazione è aIngranaggio di precisione: l'ingranaggio a vite senza fine. Entra in qualsiasi impianto di produzione e troverai ingranaggi a vite senza fine al lavoro in trasportatori, ascensori, macchine utensili e attrezzature per l'imballaggio. Sono gli eroi non celebrati della trasmissione di potenza meccanica, convertendo l'ingresso ad alta velocità e bassa coppia in uscita a bassa velocità e coppia elevata con una semplicità che altri tipi di ingranaggi non possono eguagliare. Ma perché gli ingranaggi a vite senza fine sono la scelta predefinita per le applicazioni ad alta riduzione? La risposta sta in una combinazione unica di geometria, scienza dei materiali e fisica che altri sistemi di ingranaggi di precisione semplicemente non possono replicare.

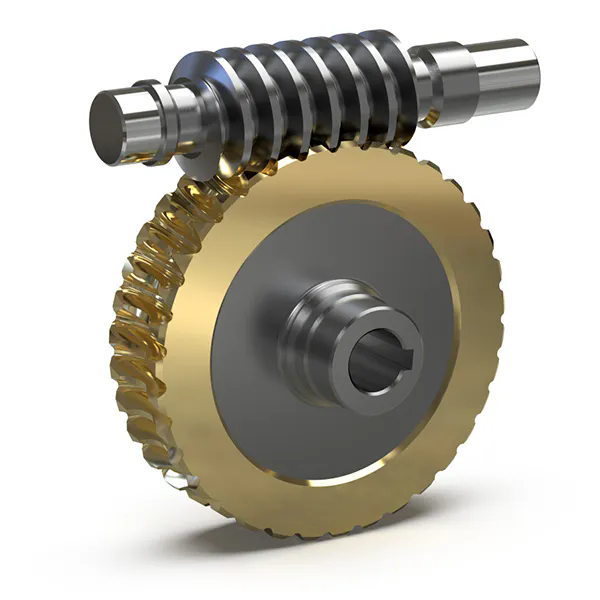

Una coppia di ingranaggi a vite senza fine è composta da una vite senza fine filettata (l'elemento motore) e una ruota dentata (l'elemento condotto). Questa configurazione offre una soluzione elegante a un problema ingegneristico fondamentale: come ottenere grandi riduzioni di velocità in un unico stadio. Una vite senza fine a principio singolo con una ruota da 60 denti offre un rapporto di riduzione di 60:1 in un pacchetto compatto. Ottenere la stessa riduzione con gli ingranaggi cilindrici richiederebbe una disposizione a più stadi, aumentando la complessità, i costi e lo spazio. Oltre alla capacità di riduzione, gli ingranaggi a vite senza fine offrono due ulteriori vantaggi fondamentali in molte applicazioni: garantiscono un funzionamento regolare e silenzioso e possono essere progettati per essere autobloccanti, impedendo il movimento inverso quando viene rimossa l'alimentazione. Questo articolo esplora le basi tecniche del predominio degli ingranaggi a vite senza fine nelle applicazioni ad alta riduzione, dai suoi principi geometrici alle scelte dei materiali che ne definiscono le prestazioni.

Sommario

• 1. Cosa rende la geometria di un ingranaggio a vite senza fine ideale per un'elevata riduzione?
• 2. In che modo l'azione di scorrimento degli ingranaggi a vite senza fine influisce sull'efficienza e sull'usura?
• 3. Perché la funzione autobloccante è fondamentale nelle applicazioni ad alta riduzione?
• 4. Quali specifiche tecniche definiscono un ingranaggio a vite senza fine di precisione di alta qualità?
• 5. Conclusione
• 6. Domande frequenti (FAQ)

1. Cosa rende la geometria di un ingranaggio a vite senza fine ideale per un'elevata riduzione?

Per capire perché gli ingranaggi a vite senza fine eccellono nelle applicazioni ad alta riduzione, dobbiamo prima comprenderne la geometria. Immagina un bullone standard. Mentre lo giri, avanza linearmente lungo il suo albero filettato. Ora immagina di avvolgere quel bullone in un cerchio, in modo che i suoi fili diventino un'elica continua. Questo è un verme. La ruota che ingrana con esso è un ingranaggio con denti appositamente tagliati che si adattano al profilo della filettatura della vite senza fine. Quando la vite senza fine ruota, i suoi fili si incastrano nei denti della ruota, costringendola a ruotare. Questo è il principio fondamentale del funzionamento dell'ingranaggio a vite senza fine.

La chiave per un'elevata riduzione risiede nel rapporto tra la rotazione della vite senza fine e la rotazione della ruota. Per un verme a singolo inizio, un verme con un singolo thread continuo, ogni rotazione completa del verme fa avanzare esattamente un thread. Questo filo spinge contro un dente della ruota, facendo muovere la ruota di un dente. Se la ruota ha 60 denti, la vite senza fine deve ruotare 60 volte per completare un giro completo della ruota. Il rapporto di riduzione è semplicemente il numero di denti sulla ruota. Si tratta di una riduzione di 60:1 ottenuta in una singola coppia di ingranaggi. Al contrario, ottenere una riduzione di 60:1 con ingranaggi cilindrici richiederebbe almeno tre fasi, ciascuna con i propri alberi, cuscinetti e alloggiamenti, aumentando significativamente la complessità e il costo della trasmissione.

La geometria diventa ancora più potente se si considerano le viti senza fine multiinizio. Una vite senza fine a due principi ha due filetti, che avanzano di due denti per rotazione, risultando in un rapporto di riduzione dei denti della ruota diviso per due. Un verme a tre principi divide il rapporto per tre. Questa flessibilità consente ai progettisti di bilanciare il rapporto di riduzione con l'efficienza. Rapporti di riduzione più elevati generalmente significano efficienza inferiore, poiché è necessario uno scorrimento maggiore. Le viti senza fine multiinizio offrono un'efficienza maggiore ma rapporti di riduzione inferiori. Questa semplice relazione geometrica (rapporto uguale al numero di denti diviso per i principi) è ciò che rende gli ingranaggi a vite senza fine una soluzione così elegante per applicazioni ad alta riduzione. Con un solo stadio è possibile ottenere rapporti da 5:1 a oltre 100:1, un intervallo difficilmente eguagliabile con altri tipi di ingranaggi di precisione.

Oltre al calcolo del rapporto, anche la geometria dell’ingranaggio a vite influisce sulla sua capacità di carico. Il filo del verme è un'elica continua, il che significa che più denti sono in contatto in un dato momento. Ciò distribuisce il carico su un'area più ampia, riducendo lo stress da contatto e consentendo all'ingranaggio di gestire coppie più elevate rispetto a un ingranaggio cilindrico comparabile. Nella nostra fabbrica produciamo ingranaggi a vite senza fine con profili di filettatura rettificati con precisione per garantire il massimo contatto e la minima concentrazione di stress. Questo vantaggio geometrico è il motivo per cui gli ingranaggi a vite senza fine sono gli ingranaggi di precisione preferiti per le applicazioni che richiedono una coppia elevata in un fattore di forma compatto.

2. In che modo l'azione di scorrimento degli ingranaggi a vite senza fine influisce sull'efficienza e sull'usura?

A differenza degli ingranaggi cilindrici o elicoidali, in cui i denti rotolano l'uno contro l'altro con uno scorrimento minimo, il contatto tra una vite senza fine e la sua ruota è prevalentemente scorrevole. Immagina un pezzo di gesso che si trascina su una lavagna. Il filo del verme scorre sulla faccia di ciascun dente mentre ruota, creando attrito che genera calore e consuma energia. Questa azione di scorrimento è la ragione principale per cui gli ingranaggi a vite senza fine sono meno efficienti rispetto ad altri tipi di ingranaggi. A seconda del rapporto di riduzione e dei parametri di progettazione, l'efficienza può variare dal 50% (per modelli ad alto rapporto e autobloccanti) a oltre il 90% (per modelli a basso rapporto e a principi multipli).

Questo non è un difetto di progettazione; è una conseguenza fisica della geometria. La filettatura del verme è essenzialmente una vite e i denti della ruota sono il "dado". In ogni coppia vite-madrevite, lo scorrimento è il movimento fondamentale. Il vantaggio è che questo scorrimento consente un innesto continuo e fluido, eliminando l'impatto e il rumore che possono verificarsi con gli ingranaggi a contatti volventi. Nelle applicazioni in cui il basso rumore e le vibrazioni sono essenziali, come nelle apparecchiature di produzione di precisione o nei dispositivi medici, questo compromesso vale la perdita di efficienza.

Per gestire l'attrito e l'usura causati dallo scorrimento, gli ingranaggi a vite senza fine si affidano a una combinazione attentamente progettata di materiali e lubrificazione. La vite senza fine è generalmente realizzata in acciaio temprato, come 42CrMo4 o 20MnCr5, che fornisce una superficie dura e resistente all'usura. La ruota è realizzata con un materiale più morbido, tipicamente bronzo fosforoso (CuSn12 o simile). Il bronzo agisce come un materiale "sacrificale", conformandosi al filo della vite senza fine e riducendo l'usura del componente più costoso della vite senza fine. Il bronzo ha inoltre ottime proprietà portanti, riducendo il coefficiente di attrito. La differenza di durezza (la vite senza fine è tipicamente 58-62 HRC, mentre la ruota in bronzo è 80-100 HB) è una scelta progettuale deliberata. Il bronzo più morbido si usura preferibilmente, proteggendo la vite senza fine e consentendo una lunga durata.

La lubrificazione è altrettanto critica. Gli ingranaggi a vite senza fine richiedono un olio ad alta viscosità con additivi EP (Estrema Pressione) per mantenere un film lubrificante sufficiente alle alte pressioni e velocità di scorrimento. Senza un'adeguata lubrificazione, il contatto strisciante porterà rapidamente all'usura dell'adesivo, allo sfregamento e al guasto prematuro. La nostra fabbrica consiglia lubrificanti specifici per ciascuno dei nostri prodotti Precision Gear, in base al carico, alla velocità e alle condizioni operative. Progettiamo inoltre le nostre scatole degli ingranaggi con un'adeguata capacità di olio e alette di raffreddamento per dissipare il calore generato dall'attrito.

La tabella seguente riassume i materiali chiave e le proprietà di lubrificazione di un tipico ingranaggio a vite senza fine di precisione di alta qualità.

Comprendere questa azione di scorrimento è essenziale per chiunque scelga un ingranaggio di precisione per applicazioni ad alta riduzione. Il compromesso tra efficienza e funzionamento regolare, combinato con la corretta selezione del materiale e della lubrificazione, è ciò che rende vincente la progettazione di un ingranaggio a vite senza fine. La nostra fabbrica ha perfezionato questi compromessi nel corso di decenni di esperienza, ottimizzando i nostri prodotti Precision Gear per offrire prestazioni affidabili e durature nelle applicazioni più impegnative.

3. Perché la funzione autobloccante è fondamentale nelle applicazioni ad alta riduzione?

Immagina un montacarichi che trasporta un carico pesante. All'improvviso, la corrente viene a mancare. Il motore si ferma e il carico inizia a scendere per gravità, accelerando a una velocità pericolosa. In un tipico cambio, ciò accadrebbe. In un sistema di ingranaggi a vite senza fine adeguatamente progettato, ciò non avviene. Il carico si ferma e rimane sospeso, trattenuto dall'attrito tra vite senza fine e ruota. Questa è la caratteristica autobloccante, una proprietà unica degli ingranaggi a vite senza fine che è fondamentale in molte applicazioni ad alta riduzione.

La condizione autobloccante deriva dalla stessa geometria che conferisce agli ingranaggi a vite senza fine la loro elevata capacità di riduzione. Il verme è una vite e la ruota è un dado. Quando si smette di girare la vite, il dado non fa retrocedere la vite a meno che l'attrito non venga superato. In un ingranaggio a vite senza fine, l'autobloccaggio si verifica quando l'angolo di attrito (determinato dal coefficiente di attrito e dall'angolo di pressione) supera l'angolo di attacco della filettatura della vite senza fine. Quando questa condizione è soddisfatta, il carico sulla ruota non può superare l'attrito per far girare la vite senza fine. Il sistema si blocca, mantenendo il carico in posizione.

La funzione di autobloccaggio non è automatica. Dipende dal rapporto di riduzione e dal coefficiente di attrito. In generale, una vite senza fine a principio singolo con un rapporto di riduzione di 30:1 o superiore sarà autobloccante in condizioni operative tipiche. Un attrito maggiore (dovuto a un carico maggiore o a una lubrificazione inferiore) rende l'autobloccaggio più efficace. Al contrario, un attrito inferiore può ridurre o eliminare l’autobloccaggio. Questo è il motivo per cui la scelta del lubrificante è fondamentale: un lubrificante troppo efficace nel ridurre l'attrito può inavvertitamente vanificare la capacità autobloccante dell'ingranaggio.

L'autobloccaggio è una caratteristica di sicurezza cruciale in molte applicazioni. Elimina la necessità di freni o altri dispositivi di fissaggio, semplificando la progettazione e riducendo i costi. Migliora inoltre la sicurezza prevenendo movimenti involontari durante la perdita di alimentazione. Ad esempio, in un sistema di trasporto, l'autobloccaggio impedisce l'inversione del nastro quando il motore è spento. In una macchina utensile, mantiene l'utensile in posizione durante un'interruzione di corrente. Questa caratteristica è il motivo per cui gli ingranaggi a vite senza fine sono ampiamente utilizzati nei montacarichi, negli ascensori e in qualsiasi applicazione in cui sia richiesto il mantenimento del carico.

Il compromesso è l’efficienza. Gli ingranaggi a vite senza fine autobloccanti sono intrinsecamente meno efficienti dei modelli non autobloccanti perché è necessario l'attrito per ottenere l'effetto di bloccaggio. Lo stesso attrito che sostiene il carico priva anche il sistema di potenza durante il normale funzionamento. Nelle applicazioni in cui non è richiesto il mantenimento del carico, è possibile utilizzare una vite senza fine multiprincipio con un coefficiente di attrito inferiore per migliorare l'efficienza.

I nostri ingegneri di fabbrica possono calcolare la condizione di autobloccaggio per qualsiasi progetto specifico, tenendo conto del rapporto di riduzione, dell'angolo di pressione e del coefficiente di attrito previsto. Questa analisi garantisce che i nostri prodotti Precision Gear soddisfino i requisiti specifici di ciascuna applicazione, bilanciando la necessità di tenuta del carico con la necessità di efficienza.

4. Quali specifiche tecniche definiscono un ingranaggio a vite senza fine di precisione di alta qualità?

La scelta di un ingranaggio di precisione per un'applicazione ad alta riduzione richiede una valutazione approfondita delle specifiche tecniche. Questi parametri definiscono le prestazioni, la longevità e l'idoneità dell'ingranaggio per una determinata applicazione. La tabella seguente fornisce una panoramica delle specifiche principali dei nostri prodotti di precisione per ingranaggi a vite senza fine. Ogni parametro viene attentamente controllato durante il nostro processo di produzione per garantire prestazioni costanti e affidabili.

Ciascuna specifica in questa tabella racconta una storia sulle prestazioni dell'attrezzatura. L'interasse determina le dimensioni dell'ingranaggio e la capacità di coppia. Una distanza centrale maggiore consente ingranaggi più grandi, in grado di gestire carichi più elevati. Il rapporto di riduzione è il parametro principale che definisce la funzione del riduttore. Il modulo e il profilo del dente determinano la forza e la fluidità del funzionamento dell'ingranaggio. Il grado di precisione dell'ingranaggio, tipicamente DIN da 4 a 6 per ingranaggi a vite senza fine di alta qualità, influisce direttamente sul rumore, sulle vibrazioni e sulla scorrevolezza della trasmissione. I prodotti per ingranaggi di precisione della nostra fabbrica sono realizzati secondo DIN 5 o superiore, garantendo prestazioni eccezionali in applicazioni impegnative.

La nostra fabbrica utilizza apparecchiature avanzate di rettifica e misurazione CNC per raggiungere e verificare queste specifiche. Le nostre rettificatrici possono produrre profili dei denti con precisione a livello di micron, garantendo il corretto modello di ingranamento e la distribuzione del carico. Le nostre apparecchiature di misurazione, compresi i provaingranaggi e le macchine di misura a coordinate, verificano che ogni ingranaggio soddisfi le tolleranze specificate. Questa attenzione ai dettagli è ciò che distingue un ingranaggio di precisione di alta qualità da uno standard, ed è il motivo per cui i nostri prodotti sono considerati affidabili nei settori in cui l'affidabilità e la precisione sono fondamentali.

5. Conclusionee

L'ingranaggio a vite senza fine di precisione è un corso di perfezionamento sui compromessi ingegneristici. La sua geometria fornisce rapporti di riduzione naturali e ad alta velocità difficili da ottenere con altri tipi di ingranaggi. La sua azione di scorrimento, pur riducendo l'efficienza, consente un funzionamento regolare e silenzioso e consente una capacità di autobloccaggio che è fondamentale per la sicurezza in molte applicazioni. La combinazione di viti senza fine in acciaio temprato e ruote in bronzo, supportata da un'adeguata lubrificazione, produce un sistema di trasmissione durevole che garantisce anni di servizio affidabile. Che tu stia progettando un sistema di trasporto, una macchina utensile o un attrezzo agricolo, l'ingranaggio a vite senza fine offre una soluzione semplice, efficace e collaudata.

ARaydafon, la nostra fabbrica produce prodotti per ingranaggi di precisione di alta qualità da oltre 20 anni. I nostri ingranaggi a vite senza fine sono progettati per soddisfare le specifiche più esigenti, con gradi di precisione fino a DIN 5. Offriamo una gamma completa di dimensioni e rapporti, supportati da un supporto tecnico completo e da un rigoroso controllo di qualità. Se stai cercando un partner affidabile per le tue esigenze di Precision Gear, ti invitiamo a contattarci per discutere della tua applicazione. Contatta Raydafon Technology Group Co., Limited oggiper scoprire come le nostre soluzioni di ingranaggi a vite senza fine di precisione possono alimentare il tuo prossimo progetto.

6. Domande frequenti (FAQ)

Domanda 1: Qual è la differenza tra un worm ad avvio singolo e uno a avvio multiplo e come faccio a scegliere tra loro?

Risposta: Una vite senza fine a principio singolo ha una filettatura continua, che risulta nel rapporto di riduzione più elevato per un dato numero di denti della ruota. Il rapporto di riduzione è uguale al numero di denti della ruota. Una vite senza fine multi-inizio ha due o più filetti, riducendo il rapporto di riduzione ma aumentando l'efficienza. Ad esempio, una ruota da 60 denti con una vite senza fine a principio singolo fornisce un rapporto 60:1; con una vite senza fine a due principi il rapporto è 30:1. Scegliere una vite senza fine a principio singolo quando è richiesta la massima riduzione e l'efficienza è meno critica. Scegli una vite senza fine multi-avvio quando hai bisogno di una riduzione moderata con un'efficienza maggiore o quando non è richiesto l'autobloccaggio.

Domanda 2: Perché gli ingranaggi a vite senza fine generano così tanto calore e come è possibile gestirlo?

Risposta: Il calore in un ingranaggio a vite senza fine è generato dall'attrito radente tra la vite senza fine e i denti della ruota. Questa è una caratteristica intrinseca della geometria dell'ingranaggio a vite senza fine. Per gestire il calore, i sistemi di ingranaggi a vite senza fine richiedono un'adeguata lubrificazione per ridurre l'attrito e portare via il calore. L'alloggiamento deve essere progettato con una superficie sufficiente per dissipare il calore attraverso la convezione. Nelle applicazioni ad alta potenza potrebbe essere necessario il raffreddamento forzato (raffreddamento con ventola o raffreddamento a liquido). La nostra fabbrica può consigliare il metodo di raffreddamento appropriato per la vostra applicazione specifica.

Domanda 3: Come posso determinare se la mia ruota elicoidale presenta un'usura eccessiva?

Risposta: I segni più comuni di usura eccessiva in un ingranaggio a vite senza fine sono l'aumento del gioco, l'aumento del rumore e le temperature di esercizio più elevate. L'ispezione visiva dei denti degli ingranaggi può rivelare segni di usura, come un aspetto lucido o usurato, vaiolature o rigature. L'analisi regolare dell'olio può rilevare la presenza di particelle di usura, fornendo un'indicazione precoce dell'usura. Il metodo più affidabile è monitorare le prestazioni dell'attrezzatura nel tempo ed effettuare ispezioni periodiche. La nostra fabbrica consiglia un programma di ispezione di routine basato sulle condizioni operative dell'ingranaggio.

Domanda 4: Un ingranaggio a vite senza fine può essere azionato in retromarcia dal carico?

Risposta: Dipende dal design dell'ingranaggio. Se l'ingranaggio è autobloccante, il carico non può far retrocedere la vite senza fine. Tuttavia, se l'attrito è insufficiente (a causa del carico basso, dell'elevata lubrificazione o di un design a principi multipli con un rapporto di riduzione ridotto), il carico può arretrare la vite senza fine. In molte applicazioni ciò non è desiderabile e la caratteristica autobloccante è incorporata intenzionalmente. In altre applicazioni, la guidabilità in retromarcia può essere richiesta per ragioni operative o di sicurezza. La nostra fabbrica può progettare un ingranaggio di precisione con le caratteristiche autobloccanti appropriate per la vostra applicazione specifica.

Domanda 5: Qual è il grado di precisione tipico di un ingranaggio a vite senza fine di alta qualità?

Risposta: Un ingranaggio di precisione di alta qualità è generalmente prodotto secondo gli standard di qualità DIN 5 o AGMA 12 o superiori. Questi gradi garantiscono un funzionamento regolare, bassa rumorosità e gioco minimo. Per applicazioni meno impegnative, la norma DIN 6-7 può essere accettabile. La nostra fabbrica è in grado di produrre ingranaggi a vite senza fine di grado DIN 4 per applicazioni di massima precisione, come il posizionamento di macchine utensili e la robotica. La selezione del grado di precisione dipende dai requisiti di precisione e rumore dell'applicazione.
