Riduttore epicicloidale con trasmissione a coclea serie PGA per miscelatore di mangime
  • Riduttore epicicloidale con trasmissione a coclea serie PGA per miscelatore di mangimeRiduttore epicicloidale con trasmissione a coclea serie PGA per miscelatore di mangime
  • Riduttore epicicloidale con trasmissione a coclea serie PGA per miscelatore di mangimeRiduttore epicicloidale con trasmissione a coclea serie PGA per miscelatore di mangime

Riduttore epicicloidale con trasmissione a coclea serie PGA per miscelatore di mangime

I riduttori epicicloidali con trasmissione a coclea della serie PGA sono costruiti per miscelatori di mangime TMR e alimentatori dietetici azionati da una presa di forza del trattore a 540 giri/min. La coppia continua va da 3.810 N·m (PGA-502) a 42.000 N·m (PGA-4203/4204), con rapporti da 11,1:1 a 662,8:1 e scanalature di ingresso standard 1"3/8 Z6 o 1"3/4 Z20. Gli ingranaggi e gli alberi sono in acciaio legato ad alta resistenza, carburato a gas con una durezza della superficie del dente di circa HRC58; l'alloggiamento in ghisa monopezzo utilizza una doppia tenuta IP65 per polvere, fanghi e lavaggi. Prodotto da Raydafon nella propria officina ISO 9001 a Ningbo, in Cina, per costruttori di miscelatori OEM e come unità sostitutiva per aziende agricole e rivenditori. Rapporti personalizzati, flange di uscita e superfici di montaggio realizzati su disegno. Invia il modello o il disegno del tuo miscelatore per una selezione e un preventivo confermati entro 24 ore.

Riduttore epicicloidale con trasmissione a coclea serie PGA per miscelatore di mangime

Un riduttore epicicloidale azionato dalla presa di forza da 540 giri/min per miscelatori e dosatori TMR, che eroga una coppia continua di 3.810–42.000 N·m con rapporti da 11,1:1 a 662,8:1. Alloggiamento in ghisa, ingranaggi in lega di acciaio carburato, doppia tenuta e protezione IP65 per il lavoro quotidiano in polvere, fango e lavaggi.

  • 3.810–42.000Coppia continua (N·m)
  • 11.1:1–662.8:1Rapporti disponibili
  • 540 giri al minutoVelocità di ingresso nominale
  • IP65Protezione da polvere e acqua

Riduttore epicicloidale con trasmissione a coclea serie PGA per miscelatori di mangime e carri TMR

La serie PGA è l'unità di azionamento della coclea che si trova tra la presa di forza del trattore e la coclea di miscelazione di un miscelatore di mangime. L'input di 540 giri/min proveniente dal trattore viene ridotto attraverso uno stadio planetario alla rotazione bassa ed elevata di cui ha bisogno la coclea per sollevare e piegare insilato, fieno e concentrato senza stallo. Poiché il percorso del carico è condiviso su diversi ingranaggi planetari, la trasmissione rimane sufficientemente compatta da poter essere fissata alla piastra anteriore o laterale del mixer, pur producendo una coppia continua da 3.810 N·m sul modello più piccolo a 42.000 N·m su quello più grande.

Raydafon costruisce la serie PGA nella propria officina a Ningbo, in Cina, secondo un sistema di qualità ISO 9001, e la fornisce ai produttori di miscelatori e dosatori per mangimi come unità OEM, nonché ai rivenditori come riduttore sostitutivo. Se la tua macchina è azionata dalla presa di forza, abbinala a aAlbero cardanico per miscelatori di mangimi; se il tuo mixer utilizza un piano smussato invece di uno planetario, confronta ilscatola del cambio del miscelatore di alimentazionegamma sullo stesso sito.

Che cos'è un riduttore epicicloidale Auger Drive e come funziona?

Un riduttore epicicloidale con trasmissione a coclea è un riduttore coassiale in cui un ingranaggio solare aziona diversi ingranaggi planetari che ruotano all'interno di una corona dentata mentre vengono trasportati da un portasatelliti. La coppia viene quindi trasmessa attraverso più contatti di denti contemporaneamente invece che tramite una singola coppia, motivo per cui un'unità planetaria può trasportare un carico pesante del miscelatore in un alloggiamento corto e rotondo e perché resiste allo shock che si verifica quando una coclea piena si avvia in un mangime congelato o compattato.

In un miscelatore di mangime la sequenza è semplice: presa di forza del trattore a 540 giri al minuto, riduzione planetaria a circa 5-50 giri al minuto sull'albero della coclea e una moltiplicazione della coppia che consente a un trattore relativamente piccolo di girare una grande coclea di miscelazione. Questo è anche il motivo per cui la serie PGA viene scelta dalle aziende agricole che utilizzano piccoli trattori: è la scatola del cambio, non il trattore, a fornire la forza di sterzata aggiuntiva. Lo stesso principio si applica agli alimentatori di impianti di insilato e biogas, dove la rotazione continua a bassa velocità conta più della velocità di picco.

Specifiche tecniche e gamma di modelli

Tutti i modelli hanno una velocità di ingresso nominale di 540 giri al minuto. Scorri la tabella lateralmente per visualizzare ogni colonna.

Modello Coppia continua (N·m) Coppia massima (N·m) Rapporto i Albero di ingresso
Modelli monostadio e bistadio
PGA-502 3.810 7.620 12.36–15.51 1"3/8Z6
PGA-1002/3 8.500 17.000 16,8–30,6 1"3/4Z20
PGA-1202 11.600 23.200 11.1–19.4 1"3/4Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1"3/4Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1"3/4Z20
PGA-2102/3 21.000 47.000 12.1–62.1 1"3/4Z20
PGA-2502 23.780 48.000 13.6–23.6 1"3/4Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1"3/4Z20
PGA-4203 42.000 142.000 27,8–91,4 1"3/4Z20
Modelli ad alto rapporto per grandi miscelatori verticali e dosatori di biogas
PGA-1603 15.700 31.400 24.4–116.9 1"3/4Z20
PGA-1703 15.700 31.400 24.4–116.9 1"3/4Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4Z20
PGA-2503 23.780 48.000 35,7–142,2 1"3/4Z20
PGA-3004 30.760 61.520 97,4–612,3 1"3/4Z20
PGA-4204 42.000 142.000 105,4–662,8 1"3/4Z20
  • La coppia massima è il picco intermittente che il riduttore accetta durante l'avviamento di una coclea carica; la coppia continua è il valore per un servizio di miscelazione ininterrotto.
  • Le opzioni dell'albero di ingresso mostrate sono i profili PTO standard da 1"3/8 Z6 e 1"3/4 Z20. Altre scanalature, dimensioni del foro e dimensioni della flangia di uscita possono essere lavorate secondo il tuo disegno.
  • A volte è possibile raggiungere rapporti al di fuori dell'intervallo elencato per un dato frame combinando le fasi: invia la velocità di output richiesta e noi confermeremo.

Come scegliere il modello PGA giusto per il tuo mixer

  1. Adatta il telaio alla potenza del trattore e alle dimensioni della coclea.I piccoli mixer da 40–80 hp solitamente utilizzano PGA-502 o PGA-1002/3; i carri TMR di fascia media da 80-150 hp utilizzano tipicamente da PGA-1602/3 a PGA-2502; i grandi miscelatori verticali e alimentatori di biogas arrivano fino a PGA-3004 o PGA-4204.
  2. Controllare la coppia continua rispetto al proprio dovere.Confrontare la coppia della coclea richiesta dal miscelatore con il valore continuo nella tabella, non con il valore di picco. Il valore di picco è il margine per l'avvio, non una valutazione operativa.
  3. Confermare l'albero di ingresso.La maggior parte dei trattori in Europa e Nord America utilizza 1"3/8 Z6 a 540 giri/min, mentre le macchine più grandi utilizzano 1"3/4 Z20. La spline sbagliata è l'errore di ordinamento più comune che vediamo.
  4. Controllare il montaggio e il livello dell'olio.Verificare la disposizione dei bulloni, la flangia di uscita e la posizione del bocchettone di riempimento dell'olio contro il telaio del miscelatore in modo che l'unità si trovi all'angolo specificato nel manuale.
  5. Pianificare l'intervallo di manutenzione.Utilizzare il tipo di olio e l'intervallo di sostituzione nel manuale; possiamo fornire un programma di manutenzione scritto insieme alla spedizione se il vostro team di assistenza ne ha bisogno per i registri della garanzia.

Non sei sicuro di quale telaio sia adatto? Invia la marca del miscelatore, il diametro della coclea, la potenza del trattore e la velocità della coclea richiesta: i nostri ingegneri confermeranno il modello e il rapporto prima dell'ordine.

Dettagli del prodotto

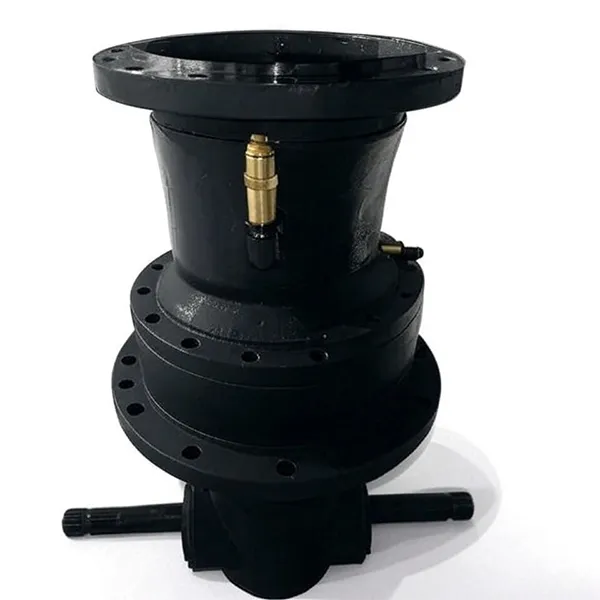

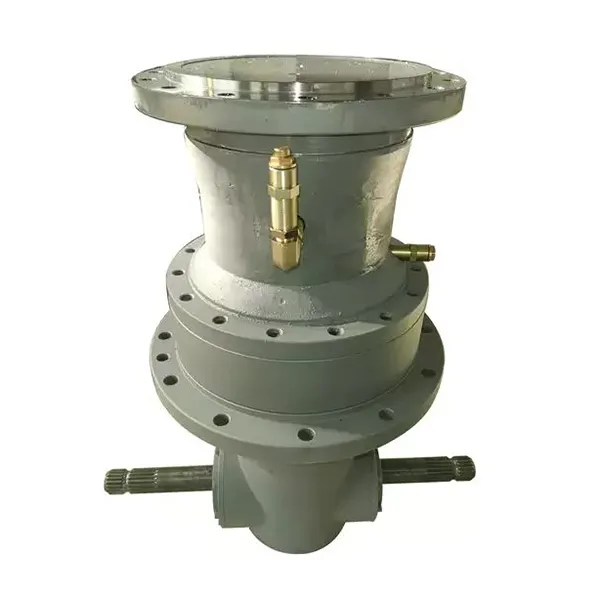

Entrambe le fotografie sottostanti rappresentano l'unità della serie PGA di nostra produzione: il cambio assemblato con la sua scatola in fusione e ingresso PTO, e il disegno quotato utilizzato per i controlli di montaggio.

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Riduttore epicicloidale per azionamento della coclea serie PGA: alloggiamento in ghisa, stadio di riduzione epicicloidale e albero di ingresso della presa di forza.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Profilo e dimensioni di montaggio del riduttore epicicloidale del miscelatore di alimentazione serie PGA.

Materiali, tenuta e qualità costruttiva

Ingranaggi e trattamenti termici

Gli ingranaggi e gli alberi sono realizzati in acciaio legato ad alta resistenza e carburato a gas, quindi temprati fino a raggiungere una durezza della superficie dei denti di circa HRC58 mentre il nucleo rimane sufficientemente resistente da assorbire gli urti. Questa combinazione è ciò che conferisce alla serie PGA la sua resistenza all'usura su insilato abrasivo e la sua tolleranza a ripetuti avviamenti con carico, ed è il motivo per cui lo stesso telaio può essere offerto in un'ampia gamma di rapporti senza modificare l'involucro esterno.

Alloggiamento e sigillatura

L'alloggiamento è un corpo monopezzo in ghisa, che mantiene concentrici i fori dei cuscinetti e smorza le vibrazioni trasmesse da un alloggiamento fabbricato. La doppia tenuta sulle estremità di ingresso e di uscita trattiene il lubrificante e impedisce l'ingresso di polvere, fanghi e acqua di lavaggio, conferendo all'unità un livello di protezione IP65. Gli ingrassatori e il punto di riempimento dell'olio sono posizionati in modo da poter eseguire la manutenzione ordinaria con il miscelatore nella sua posizione di lavoro.

Test prima della spedizione

Ogni riduttore viene eseguito e controllato prima dell'imballaggio: funzionamento a vuoto per confermare la rotazione regolare e la tenuta dell'olio, verifica del gioco e dello schema di contatto sul set di ingranaggi e un'ispezione finale della scanalatura di ingresso e della flangia di uscita. I record dei test possono essere allegati ai documenti di spedizione quando il progetto richiede prove documentate.

Vantaggi chiave per gli operatori di miscelatori di mangimi

  1. Costo del carburante inferiore.L'elevata efficienza della trasmissione significa una minore perdita di potenza tra la presa di forza e la coclea, riducendo il consumo di carburante di circa il 30% rispetto a lavori di miscelazione comparabili.
  2. Avvio più rapido, senza preriscaldamento.Il set di ingranaggi raggiunge rapidamente lo stato di funzionamento, quindi i lotti mattutini e le miscele di rabbocco non necessitano di un lungo riscaldamento.
  3. Miscelazione stabile ad alta velocità.Il set di ingranaggi di precisione mantiene costante la velocità della coclea attraverso fieno, insilato e concentrato, in modo che la razione si mescoli uniformemente invece di stratificarsi.
  4. Guida più fluida e più duratura.Una disposizione planetaria simmetrica bilancia la forza di trasmissione, riducendo i carichi di inceppamento e l'usura meccanica sull'intera trasmissione.
  5. Cambio automatico del rapporto sotto carico.L'unità si avvia in una modalità a coppia elevata che scompone il mangime compattato o congelato, quindi passa a una modalità più veloce per il resto del lotto.
  6. Funziona con piccoli trattori.L'amplificazione della coppia consente a un trattore più piccolo ed economico di azionare la stessa coclea, liberando macchine più grandi per altri lavori sul campo.
  7. Maggiore durata della trasmissione della PTO.La bassa coppia di avviamento riduce gli urti sulla presa di forza del trattore e sul giunto dell'albero, prolungando gli intervalli di sostituzione del giunto di 2-3 volte.
  8. Funzionamento più silenzioso e stabile.La rete multi-dente assorbe le vibrazioni della trasmissione, riducendo il rumore e il rischio che gli elementi di fissaggio si allentino.
  9. Operazione più semplice.Il cambio automatico riduce l'intervento manuale, quindi l'operatore controlla la razione e la macchina piuttosto che il cambio.
  10. Qualità documentata.Produzione ISO 9001, lavorata e assemblata nel nostro stabilimento, con pezzi di ricambio e supporto tecnico dopo la consegna.

I dati relativi al risparmio di carburante e agli intervalli di manutenzione sopra riportati si basano sul design del nostro cambio e sul tipico utilizzo del miscelatore di mangime; i risultati effettivi dipendono dal trattore, dalla razione e dalle condizioni operative.

Configurazioni disponibili e montaggio

La serie PGA viene fornita come una trasmissione planetaria solida e compatta che si monta in tre layout comuni di mixer. Dicci quale costruisci o gestisci e la flangia di uscita, la superficie di montaggio e la posizione di riempimento dell'olio saranno impostate di conseguenza.

Betoniere autocarrate

Azionamento della coclea prelevato dalla presa di forza del motore di un camion o da un motore idraulico tramite il cambio, con l'alloggiamento montato sulla piastra anteriore del mixer.

Macchine semoventi

Cambio montato sul telaio mobile, dove la disposizione planetaria a basse vibrazioni protegge il gruppo ingranaggi dagli urti durante la corsa.

Miscelatori fissi e stazionari

Servizio continuo su impianti di biogas, centri di alimentazione e installazioni TMR fisse, dove è possibile pianificare il raffreddamento dell'olio e l'accesso ai servizi.

Applicazioni

La serie PGA aziona la rotazione di miscelatori di mangimi e sistemi di alimentazione di impianti di biogas. Le installazioni tipiche includono:

  • Miscelatori e mangiatoie per alimenti TMR verticali e orizzontali
  • Trasportatori a coclea e a coclea nei centri di alimentazione e nelle mense aziendali
  • Linee di miscelazione insilato e paglia dove è necessario frantumare il materiale compattato
  • Miscelatori di materie prime e coclee di dosaggio per impianti di biogas in servizio continuo
  • Spargilettiera e spargirifiuti che utilizzano lo stesso principio di azionamento della coclea
  • Sostituzione retrofit di riduttori usurati su miscelatori esistenti di altre marche

Se la tua macchina non è presente in questo elenco, descrivi l'applicazione e il ciclo di lavoro. Un cambio adatto a un alimentatore stazionario di biogas potrebbe richiedere specifiche di olio o angoli di montaggio diversi per un carro TMR montato su camion.

Recensioni dei clienti

★★★★★

Roberto MartinezAppaltatore di tubazioni e attrezzature per siti, Houston, USA

Abbiamo utilizzato questi riduttori epicicloidali in un lavoro su una conduttura della costa del Golfo in cui la nebbia salina e le vibrazioni costanti sono normali. Durante i sei mesi di funzionamento continuo le unità sono rimaste stabili, senza alcun cambiamento misurabile nella precisione di accoppiamento degli ingranaggi. Ora guidano il nostro posizionatore di saldatura, mantenendo il braccio fermo anche su terreni irregolari soggetti a marea. Per la prossima fase di pipeline sono nel nostro elenco di fornitori approvati.

★★★★★

Sophie DuboisDirettore di produzione, stabilimento di componenti automobilistici, Lione, Francia

Due anni sulla nostra linea di stampaggio e la precisione di posizionamento è ancora entro ±0,02 mm, anche su lamiere di alluminio sottili. La nostra resa al primo passaggio è migliorata di circa il 15% dopo il passaggio a queste unità e i riduttori non hanno avuto bisogno di altro che di cambi d'olio programmati.

★★★★★

Marco RossiAcquirente Manutenzione, Macchinario Tessile, Italia

Ero preoccupato per la differenza di voltaggio tra Europa e Cina e i loro ingegneri hanno preparato un piano di adattamento durante la notte e hanno fornito un modulo di controllo a doppia tensione. Nella cassa di legno era presente anche il lubrificante corretto e un manuale di manutenzione in italiano con un contatto locale per i ricambi. L'interfaccia di montaggio si adattava perfettamente all'albero di trasmissione del nostro telaio, senza alcun movimento assiale durante la messa in servizio.

Domande frequenti sull'acquirente

  • Quale modello PGA è adatto al mio miscelatore di mangime?Abbina la potenza del trattore, il diametro della coclea e la velocità della coclea richiesta alla colonna di coppia continua: i miscelatori da 40–80 hp solitamente accettano PGA-502 o PGA-1002/3, i carri TMR da 80–150 hp accettano da PGA-1602/3 a PGA-2502 e i grandi miscelatori verticali o alimentatori di biogas accettano PGA-3004 o PGA-4204. Inviaci i dettagli del tuo mixer e confermeremo il modello e il rapporto.
  • Qual è la differenza tra coppia continua e coppia massima?La coppia continua è la valutazione per la miscelazione ininterrotta; la coppia massima è il picco intermittente accettato dall'unità all'avvio di una coclea carica. Dimensionare il riduttore sulla figura continua e considerare il picco come margine di avviamento.
  • Di quale albero di ingresso della presa di forza ho bisogno?Le opzioni standard sono 1"3/8 Z6 per la maggior parte dei trattori a 540 giri/min e 1"3/4 Z20 per le macchine più grandi. Se la PTO ha una scanalatura, un foro o una dimensione diversa, invia il disegno e noi lavoreremo l'input in modo che corrisponda.
  • Il cambio è protetto dalla polvere e dall'acqua?SÌ. L'alloggiamento in ghisa utilizza una doppia tenuta sulle estremità di ingresso e di uscita per un livello di protezione IP65, che copre le condizioni di polvere, liquame e lavaggio dell'uso agricolo quotidiano.
  • Posso ordinare un rapporto, una flangia o una finitura dell'alloggiamento personalizzati?SÌ. Raydafon lavora gli ingranaggi e assembla le unità nella propria fabbrica, quindi rapporti personalizzati, flange di uscita, superfici di montaggio, posizioni di riempimento dell'olio e finiture di verniciatura vengono prodotti su disegno per i programmi OEM.
  • E i tempi di consegna, i pezzi di ricambio e la garanzia?I telai standard vengono spediti in tempi brevi e le unità personalizzate seguono il disegno confermato. I gruppi di ingranaggi, le guarnizioni e i cuscinetti di ricambio sono disponibili separatamente e i termini di garanzia sono indicati sul preventivo. Invia la quantità e il porto di consegna a un prezzo fisso entro 24 ore.

Prodotti correlati e ulteriori letture

Raydafon fornisce l'intera trasmissione attorno a un miscelatore di mangime, quindi è possibile ordinare la scatola del cambio, l'albero e i giunti da una fabbrica e da uno standard di ispezione:

Richiedi un preventivo per i riduttori serie PGA

Inviare il modello o il disegno della betoniera, la potenza del trattore, la velocità della coclea richiesta e la porta di consegna. I nostri ingegneri confermano il telaio, il rapporto e l'albero di ingresso, quindi rispondono con un prezzo fisso entro 24 ore.
