Perché i cilindri idraulici personalizzati sono fondamentali per l'automazione industriale?

L'automazione industriale ha raggiunto un livello di complessità in cui i componenti standard semplicemente non riescono a tenere il passo con le esigenze di precisione, capacità di carico e affidabilità dei moderni ambienti di produzione. Costumecilindri idraulicisono emersi come uno dei fattori più decisivi nel determinare se un sistema automatizzato funziona al massimo delle sue potenzialità o non è all’altezza delle condizioni operative reali. Dalle presse in acciaio per carichi pesanti alle linee di assemblaggio robotizzate ad alta velocità, il cilindro idraulico è il muscolo dietro il movimento e la personalizzazione è ciò che fa sì che quel muscolo si adatti perfettamente al sistema che serve.

ARaydafon Technology Group Co., limitata, il nostro team di ingegneri ha trascorso anni lavorando direttamente con produttori nei settori automobilistico, aerospaziale, minerario e di movimentazione dei materiali. Ciò che abbiamo imparato è coerente: il cilindro idraulico giusto, progettato per soddisfare i requisiti dell'applicazione esatta, riduce i tempi di inattività, prolunga la durata operativa e migliora direttamente la resa produttiva. Questo articolo esplora l'intera portata del motivo per cui i cilindri idraulici personalizzati non sono extra opzionali ma componenti fondamentali in qualsiasi seria strategia di automazione industriale.

Che cos'è esattamente un cilindro idraulico personalizzato e in cosa differisce dai modelli standard?

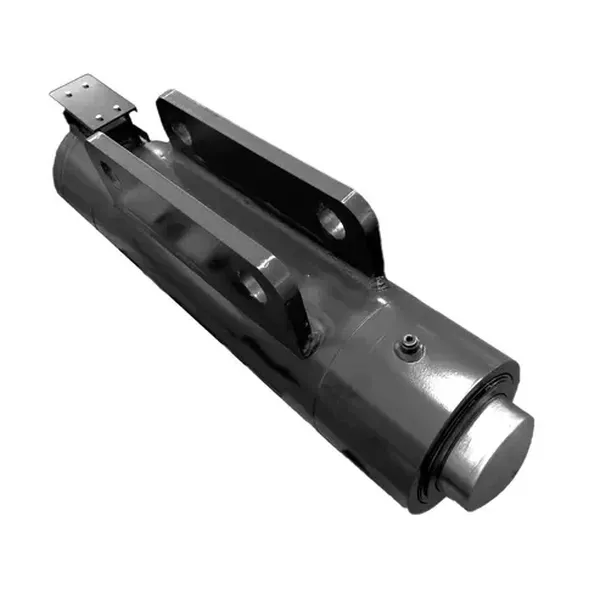

Un cilindro idraulico è un attuatore meccanico che converte l'energia idraulica in forza meccanica lineare e movimento. I cilindri idraulici standard sono prodotti secondo specifiche dimensionali e di pressione fisse, progettati per servire applicazioni generiche. Sebbene siano convenienti per compiti semplici, hanno una portata intrinsecamente limitata. Un cilindro idraulico personalizzato, al contrario, è progettato da zero per soddisfare una serie specifica di requisiti prestazionali, vincoli di installazione e condizioni ambientali.

La distinzione conta enormemente nella pratica. I modelli standard richiedono agli ingegneri di adattare la progettazione del sistema attorno al cilindro, spesso con conseguenti prestazioni compromesse, maggiore complessità meccanica e costi di manutenzione a lungo termine più elevati. Le unità personalizzate consentono al cilindro di conformarsi al sistema, consentendo tolleranze più strette, una trasmissione della forza più efficiente e intervalli di manutenzione più lunghi.

Le differenze principali tra i cilindri idraulici standard e personalizzati includono:

• Diametro del foro e lunghezza della corsa configurati esattamente in base ai requisiti dell'applicazione
• Posizionamento personalizzato delle porte e specifiche della filettatura per l'integrazione diretta con i circuiti idraulici esistenti
• Selezione dei materiali in base all'ambiente operativo, inclusa resistenza alla corrosione, intervallo di temperature e profilo di carico
• Configurazioni di tenute e baderne ottimizzate per il tipo di fluido e i modelli di cicli di pressione
• Stili di montaggio adattati alla geometria del telaio della macchina, eliminando gli adattatori e riducendo lo spostamento del carico
• Opzioni di trattamento superficiale e rivestimento per ambienti esterni difficili, marini o esposti a sostanze chimiche

Il nostro stabilimento presso Raydafon Technology Group Co.,Limited applica un approccio ingegneristico di consulenza per ogni progetto personalizzato. Il nostro team tecnico esamina i dati dell'applicazione, tra cui frequenza del ciclo, carico di picco, temperatura ambiente e vincoli spaziali prima di proporre una configurazione del cilindro. Questo processo garantisce che ogni unità consegnata non sia solo funzionale ma ottimizzata per prestazioni e longevità nel suo contesto operativo specifico.

Comprendere questa differenza fondamentale è il punto di partenza per prendere decisioni informate sulla progettazione del sistema idraulico. Negli ambienti di automazione in cui precisione e affidabilità non sono negoziabili, la progettazione personalizzata è la scelta responsabile.

Perché l’automazione industriale richiede soluzioni idrauliche personalizzate?

I moderni sistemi di automazione industriale sono costruiti attorno al principio della ripetibilità di precisione. Ogni attuatore, sensore e componente di controllo deve funzionare in perfetta armonia con ogni altro elemento del sistema. Quando un cilindro idraulico non è adattato esattamente alle esigenze della sua applicazione, anche piccole deviazioni nell'erogazione della forza, nella precisione della corsa o nel tempo di risposta possono sfociare in inefficienze sistemiche, aumento dell'usura e, in definitiva, tempi di fermo macchina non pianificati.

Le esigenze poste ai cilindri idraulici negli ambienti automatizzati sono fondamentalmente diverse da quelle dei macchinari azionati manualmente. I sistemi automatizzati funzionano a velocità di ciclo più elevate, spesso operando ininterrottamente su più turni. Richiedono prestazioni costanti su migliaia o milioni di cicli. Devono mantenere un posizionamento accurato in condizioni di carico variabili. E sempre più spesso devono integrarsi con sistemi di controllo digitale che richiedono precise caratteristiche di feedback e risposta.

I cilindri standard non sono progettati per queste condizioni. Le loro tolleranze sono più ampie, i loro sistemi di tenuta sono generalizzati e le loro specifiche geometriche sono fisse. In una linea di produzione automatizzata, queste limitazioni si traducono direttamente in lacune prestazionali che non possono essere compensate solo attraverso la messa a punto del software o del sistema di controllo.

I motivi specifici per cui l'automazione richiede soluzioni idrauliche personalizzate includono:

• Requisiti di durata del ciclo che superano di gran lunga l'involucro di progettazione dei prodotti standard
• Requisiti di precisione di posizionamento misurati in frazioni di millimetro
• Integrazione con sistemi di controllo servoidraulici che richiedono caratteristiche di risposta specifiche
• Limiti di spazio nei progetti di macchine compatte che le buste dei cilindri standard non possono soddisfare
• Condizioni di carico multiasse che richiedono design di aste e cuscinetti rinforzati non disponibili nelle configurazioni standard
• Requisiti specifici di compatibilità dei fluidi negli ambienti di lavorazione alimentare, farmaceutici e dei semiconduttori

Raydafon ha fornito prodotti personalizzaticilindri idraulicia sistemi di produzione automatizzati in più di 30 paesi. La nostra esperienza dimostra costantemente che l'investimento in cilindri personalizzati adeguatamente specificati riduce il costo totale di proprietà durante il ciclo di vita di un sistema automatizzato riducendo al minimo la manutenzione non pianificata, migliorando la coerenza della produttività ed estendendo l'intervallo tra le revisioni principali.

La relazione tra le prestazioni dell’automazione e la qualità del cilindro idraulico è diretta e misurabile. Risparmiare sulle specifiche del cilindro in un sistema automatizzato non significa risparmiare sui costi. Si tratta di un costo differito che arriva con gli interessi sotto forma di tempi di inattività e perdita di produzione.

Quali sono le specifiche tecniche principali dei nostri cilindri idraulici personalizzati?

La precisione tecnica è il fondamento di ogni cilindro idraulico che produciamo presso Raydafon Technology Group Co.,Limited. Le nostre capacità di ingegneria e produzione ci consentono di fornire cilindri con una gamma estremamente ampia di specifiche, adattando qualsiasi cosa, dagli attuatori di automazione compatti alle unità industriali pesanti di grande diametro utilizzate nelle applicazioni di pressatura e formatura.

La tabella seguente riassume i principali parametri tecnici della nostra gamma di prodotti di cilindri idraulici personalizzati:

Oltre ai parametri sopra elencati, la nostra fabbrica è attrezzata per produrre cilindri con ammortizzazione interna in entrambe le posizioni finali, controllo del flusso regolabile, scarico della pressione integrato e configurazioni a doppio stelo per applicazioni di forza bilanciata. Il nostro team di progettazione lavora sulla base di disegni, specifiche o descrizioni funzionali forniti dal cliente, traducendo i requisiti applicativi in ​​una precisa documentazione di produzione.

Linee guida per la selezione dei materiali e delle guarnizioni

La scelta dei materiali corretti è importante quanto la precisione dimensionale. L'elenco seguente delinea la nostra logica di selezione standard per le scelte dei materiali chiave:

• Materiale della canna:Acciaio al carbonio per applicazioni industriali standard; acciaio inossidabile per ambienti alimentari, farmaceutici, marini e corrosivi
• Rivestimento stelo:Cromatura dura di serie; spruzzo termico ceramico o HVOF per condizioni estreme di abrasione o corrosione
• Composto sigillante:Poliuretano (PU) per servizi generali di olio idraulico; FKM per applicazioni con fluidi ad alta temperatura o aggressivi; PTFE per resistenza chimica
• Materiale del cappuccio terminale e della flangia:Ghisa sferoidale per carichi standard; forgiati in acciaio per applicazioni ad alta pressione o con carichi d'urto

Ogni cilindro prodotto da Raydafon viene sottoposto a test di pressione idrostatica a 1,5 volte la pressione operativa massima prima della spedizione. La verifica dimensionale viene eseguita su apparecchiature CMM calibrate e tutte le registrazioni dei test vengono conservate e disponibili ai clienti su richiesta.

In che modo i cilindri idraulici personalizzati migliorano l'efficienza del sistema e riducono i costi operativi?

La motivazione economica dei cilindri idraulici personalizzati si basa su un principio semplice: un componente progettato per la sua esatta applicazione funziona meglio, dura più a lungo e richiede meno manutenzione rispetto a uno adattato da un design generico. Negli ambienti di produzione automatizzati in cui i tempi di attività sono direttamente collegati ai ricavi, questo principio ha conseguenze finanziarie significative.

I guadagni di efficienza derivanti da cilindri idraulici correttamente specificati si manifestano in diversi modi misurabili. Il più immediato è il consumo energetico. Un cilindro dimensionato esattamente per il suo carico e la sua corsa elimina le perdite di carico e le inefficienze di flusso che si verificano quando vengono utilizzati cilindri sovradimensionati o sottodimensionati. Gli studi condotti sulle applicazioni dei sistemi idraulici industriali mostrano costantemente che un'attuazione della giusta dimensione riduce la richiesta di energia del sistema idraulico dal 10 al 25%, a seconda dell'applicazione.

La riduzione dei costi di manutenzione è il secondo principale driver economico. I cilindri standard utilizzati in applicazioni che superano i parametri di progettazione sono soggetti ad usura accelerata delle guarnizioni, rigature premature dello stelo ed erosione del cilindro. Ognuna di queste modalità di guasto provoca perdite di fluido, prestazioni ridotte ed eventuale sostituzione. I cilindri personalizzati, progettati con margini di sicurezza adeguati e specifiche dei materiali corrette, raggiungono abitualmente una durata di servizio due o tre volte più lunga rispetto alle unità standard nella stessa applicazione.

La seguente tabella illustra un'analisi comparativa dei costi su un periodo operativo di cinque anni per una tipica applicazione di stampa automatizzata:

Ulteriori vantaggi in termini di efficienza, spesso sottovalutati, includono:

• Ridotta contaminazione del fluido idraulico dovuta a perdite dalle guarnizioni, che protegge pompe, valvole e altri componenti del sistema
• Migliore coerenza dei tempi di ciclo, che incide direttamente sulla produttività e sulla qualità del prodotto nelle applicazioni di assemblaggio automatizzato
• Minori esigenze di inventario dei pezzi di ricambio, poiché un cilindro personalizzato progettato per una lunga durata riduce il numero di unità sostitutive che devono essere immagazzinate
• Installazione e messa in servizio semplificate, poiché un cilindro correttamente dimensionato e montato elimina la necessità di adattatori, spessoramenti e correzioni di allineamento
• Migliore integrazione con i sistemi di monitoraggio delle condizioni, consentendo strategie di manutenzione predittiva che riducono ulteriormente i tempi di fermo non pianificati

I nostri clienti di Raydafon Technology Group Co.,Limited riferiscono regolarmente che il costo totale di proprietà su un orizzonte da tre a cinque anni per i nostri cilindri idraulici personalizzati è significativamente inferiore rispetto alle alternative, anche quando il prezzo unitario iniziale è più alto. Questo risultato riflette il valore aggiunto dell’ingegneria di precisione per tutta la vita operativa del componente.

Quali settori traggono maggiori vantaggi dalle applicazioni personalizzate dei cilindri idraulici?

I cilindri idraulici personalizzati servono una gamma notevolmente ampia di settori, ma alcuni settori traggono un valore particolarmente elevato dalla precisione, dalla durata e dal design specifico per l'applicazione che l'ingegneria personalizzata consente. Comprendere dove la personalizzazione del cilindro idraulico ha l'impatto maggiore aiuta i progettisti di sistema e i team di approvvigionamento a riconoscere dove l'investimento in soluzioni personalizzate è più giustificato.

Produzione automobilistica

Le linee di produzione automobilistica operano a ritmi di ciclo estremamente elevati con tolleranze strette sul posizionamento dei componenti. Le presse per stampaggio, gli impianti di saldatura, le maschere di assemblaggio e le stazioni di ispezione finale fanno tutti affidamento sull'attuazione idraulica che deve essere coerente per milioni di cicli. La nostra fabbrica ha fornito cilindri idraulici a fornitori automobilistici di livello 1 e 2 in Asia, Europa e Nord America, progettando unità specifiche per le esigenze di frequenza del ciclo, profilo di carico e precisione di posizionamento della produzione automobilistica automatizzata.

Aerospaziale e Difesa

Le applicazioni aerospaziali richiedono cilindri idraulici che soddisfino gli standard più severi in termini di certificazione dei materiali, precisione dimensionale e tracciabilità della documentazione. Banchi di prova, sistemi di carico strutturale, apparecchiature per la simulazione del carrello di atterraggio e piattaforme di prova per il controllo di volo richiedono tutti un'attuazione idraulica personalizzata. Raydafon Technology Group Co.,Limited dispone della capacità di certificazione dei materiali e dei processi di documentazione della qualità per supportare progetti di cilindri personalizzati di livello aerospaziale.

Attrezzature minerarie e pesanti

Gli ambienti minerari sottopongono i cilindri idraulici a contaminazione estrema, carichi d'urto e variazioni di temperatura. Le bombole standard si deteriorano rapidamente in queste condizioni. I progetti personalizzati che incorporano pareti rinforzate del cilindro, cuscinetti di supporto dell'asta per carichi pesanti, sistemi di tenuta avanzati e rivestimenti duri dell'asta prolungano notevolmente la durata operativa nelle applicazioni minerarie, inclusi sistemi di supporto del tetto, trasmissioni di nastri trasportatori e azionamento di benne su grandi attrezzature di scavo.

Lavorazione di alimenti e bevande

Gli ambienti di processo igienici richiedono cilindri idraulici realizzati in acciaio inossidabile per uso alimentare con sistemi di tenuta compatibili con i prodotti chimici di lavaggio. I cilindri industriali standard sono del tutto inadatti a queste applicazioni. I nostri design personalizzati di cilindri idraulici in acciaio inossidabile soddisfano i requisiti di finitura superficiale e materiali per applicazioni a contatto diretto e indiretto con gli alimenti.

Energia rinnovabile

I sistemi di controllo del passo delle turbine eoliche e le piattaforme di inseguimento solare si basano sull'attuazione idraulica che deve funzionare in modo affidabile attraverso cicli di temperature estreme e intervalli di manutenzione prolungati in località remote. I cilindri personalizzati per queste applicazioni incorporano composti di tenuta a bassa temperatura, protezione interna dalla corrosione e sistemi di lubrificazione estesi progettati per intervalli di manutenzione pluriennali.

La seguente tabella riepilogativa mappa i settori industriali in base ai requisiti più comuni di cilindri idraulici personalizzati:

In che modo Raydafon Technology Group Co.,Limited garantisce qualità e affidabilità?

La garanzia della qualità presso Raydafon Technology Group Co.,Limited non è una fase di ispezione finale. È una disciplina integrata in ogni fase del processo di progettazione, approvvigionamento e produzione. Il nostro sistema di gestione della qualità è certificato secondo gli standard ISO 9001 e i nostri processi di produzione sono continuamente monitorati e documentati per garantire che ogni cilindro idraulico che lascia la nostra struttura soddisfi o superi i parametri prestazionali specificati.

Il nostro quadro di garanzia della qualità è strutturato attorno a cinque pilastri fondamentali:

• Verifica del progetto:Ogni progetto di cilindro personalizzato viene esaminato dal nostro team di ingegneri utilizzando l'analisi degli elementi finiti (FEA) per i carichi strutturali e la modellazione fluidodinamica computazionale (CFD) per le caratteristiche del flusso interno, ove applicabile. Le revisioni del progetto includono un processo di approvazione formale prima dell'inizio della produzione.
• Ispezione in entrata del materiale:Tutte le materie prime, comprese barre d'acciaio, tubi, pezzi fusi e componenti di tenuta, sono soggette a ispezione in entrata rispetto ai certificati dei materiali. Test di durezza, verifica dimensionale e valutazione della qualità della superficie vengono eseguiti sulle scorte in entrata prima del rilascio alla produzione.
• Ispezione in corso:Le operazioni di lavorazione critiche, tra cui la levigatura dei fori, la rettifica delle barre e il taglio della filettatura, sono soggette al 100% di controllo dimensionale durante il processo. La nostra fabbrica utilizza apparecchiature di misurazione calibrate con registrazioni di calibrazione documentate mantenute in conformità con i requisiti del nostro sistema di gestione della qualità.
• Test di pressione idrostatica:Ogni cilindro idraulico completato viene sottoposto a un test di pressione pari a 1,5 volte la pressione operativa massima specificata per un periodo di mantenimento minimo. I risultati dei test, inclusi i livelli di pressione, i tempi di mantenimento e le perdite osservate, vengono registrati nel registro di produzione di ciascuna unità.
• Ispezione finale e documentazione:I cilindri completati sono soggetti alla verifica dimensionale finale, alla misurazione della finitura superficiale e all'ispezione visiva prima dell'imballaggio. Certificati di prova, certificati dei materiali e rapporti di ispezione dimensionale sono disponibili per ogni unità e forniti come standard con gli ordini di livello aerospaziale e della difesa.

I nostri investimenti in impianti di produzione di precisione comprendono alesatrici CNC per fori profondi, centri di rettifica per barre di precisione, levigatrici e macchine di misura a coordinate (CMM). Questa capacità dell'attrezzatura ci consente di ottenere costantemente tolleranze del foro di H7 e tolleranze dello stelo di f7 su tutta la nostra gamma di dimensioni complete, garantendo la precisione dimensionale da cui dipendono una tenuta efficace e una lunga durata.

Il feedback dei clienti e i dati sulle prestazioni sul campo vengono sistematicamente esaminati dal nostro team di ingegneri come parte del nostro processo di miglioramento continuo. Quando vengono identificati i problemi sul campo, viene eseguita l'analisi della causa principale e i miglioramenti della progettazione o del processo vengono implementati e convalidati prima della distribuzione. Questo approccio a circuito chiuso al miglioramento della qualità ha consentito a Raydafon Technology Group Co.,Limited di mantenere un tasso di reso dei clienti inferiore allo 0,3% per tutta la nostra gamma di prodotti di cilindri idraulici personalizzati negli ultimi cinque anni.

Per i clienti con requisiti specifici del piano di qualità, il nostro team ha esperienza nella preparazione di piani di ispezione e test (ITP), rapporti di ispezione del primo articolo (FAIR) e coordinamento delle ispezioni di terze parti. Collaboriamo regolarmente con i principali organismi di ispezione internazionali per supportare i requisiti di qualità dei clienti su progetti critici.

Riepilogo

I cilindri idraulici personalizzati non sono un'opzione premium riservata ad applicazioni specialistiche. Nella moderna automazione industriale, rappresentano la scelta responsabile dal punto di vista ingegneristico per qualsiasi sistema in cui contano prestazioni, affidabilità e costo totale di proprietà. Le prove in tutti i settori, dall'automotive all'energia rinnovabile, mostrano costantemente che i cilindri progettati e realizzati per soddisfare i requisiti applicativi esatti superano le alternative standard in ogni parametro significativo: durata del ciclo, efficienza energetica, intervallo di manutenzione e qualità di integrazione del sistema.

I punti chiave stabiliti da questo articolo sono chiari:

• I cilindri idraulici standard impongono compromessi di progettazione che riducono direttamente le prestazioni del sistema di automazione
• I cilindri idraulici personalizzati adattano alesaggio, corsa, livello di pressione, materiale, tenuta e geometria di montaggio alle precise esigenze dell'applicazione
• Il costo totale di proprietà in cinque anni per i cilindri personalizzati è costantemente inferiore dal 25 al 40% rispetto alle alternative standard nelle applicazioni automatizzate più impegnative
• Settori quali quello automobilistico, aerospaziale, minerario, alimentare e delle energie rinnovabili hanno ciascuno requisiti specifici che solo l'ingegneria personalizzata può soddisfare in modo affidabile
• Una produzione di qualità, supportata da controlli di processo sistematici e da una documentazione completa, è ciò che rende affidabili nella pratica le prestazioni dichiarate dei cilindri idraulici personalizzati

Raydafon Technology Group Co., limitata offre profonde capacità ingegneristiche, processi di produzione comprovati e un'autentica esperienza applicativa per ogni progetto di cilindro idraulico personalizzato. Il nostro team lavora come partner tecnico, non solo come fornitore di componenti, aiutando i clienti a specificare, progettare e procurarsi soluzioni di attuazione idraulica che offrono vantaggi prestazionali misurabili durante la vita dei loro sistemi automatizzati.
