Riduttore epicicloidale Yaw Drive per turbina eolica

Riduttore epicicloidale Yaw Drive per turbine eoliche — 12 dimensioni di telaio, 1.000–80.000 N·m, rapporti 297:1–2.153:1, alloggiamento in ghisa sferoidale a tripla tenuta IP67 per siti da −40 °C a +60 °C. I set di ingranaggi sono carburati e rettificati a HRC 58–62; un vettore planetario galleggiante mantiene l'errore di trasmissione entro 0,08° sotto carico di raffiche. Il supporto della ralla montata su flangia accetta direttamente le flange del motore IEC, con opzioni di uscita con pignone scanalato o integrale. Invia il momento di imbardata della gondola, il telaio del motore e la classe di corrosione del sito: ti restituiremo un disegno dell'interfaccia 2D abbinato e un preventivo direttamente dalla fabbrica entro 24 ore.

Sistema di imbardata · Vento onshore e offshore

Riduttore epicicloidale Yaw Drive per turbine eoliche: dati di selezione, dimensioni del telaio e preventivo di fabbrica

Acquistare un sistema di imbardata non significa scegliere un rapporto da un grafico. Si tratta di abbinare il momento di massima imbardata del tuo navicella, la classe di nebbia salina del tuo sito e la flangia del motore che hai già sullo scaffale. Raydafon costruisce questo riduttore epicicloidale con azionamento a imbardata in dodici dimensioni di telaio in modo che gli OEM onshore e offshore possano specificare a unità che si fissa direttamente sulla torre senza rilavorare l'interfaccia. Inviaci il caso di carico della navicella e restituiamo un disegno corrispondente, non una pagina di catalogo.

  • 1.000 – 80.000 N·mCoppia di uscita nominale
  • 297:1 – 2.153:1Rapporti di trasmissione disponibili
  • IP67Tripla tenuta, resistente alla nebbia salina
  • −40°C/+60°CFinestra operativa

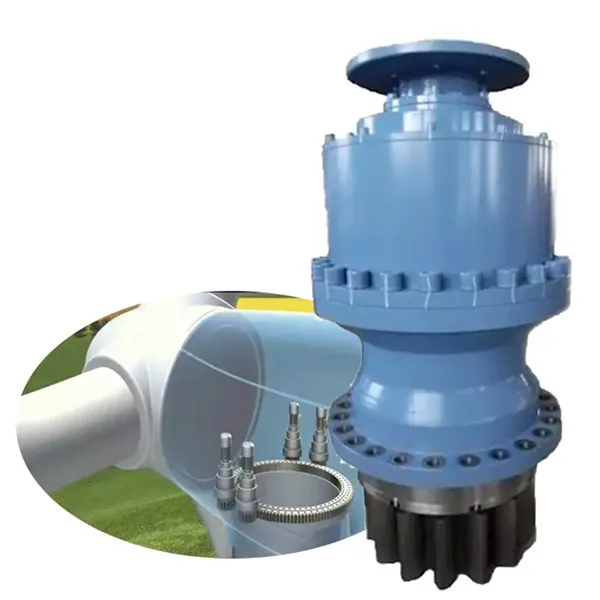

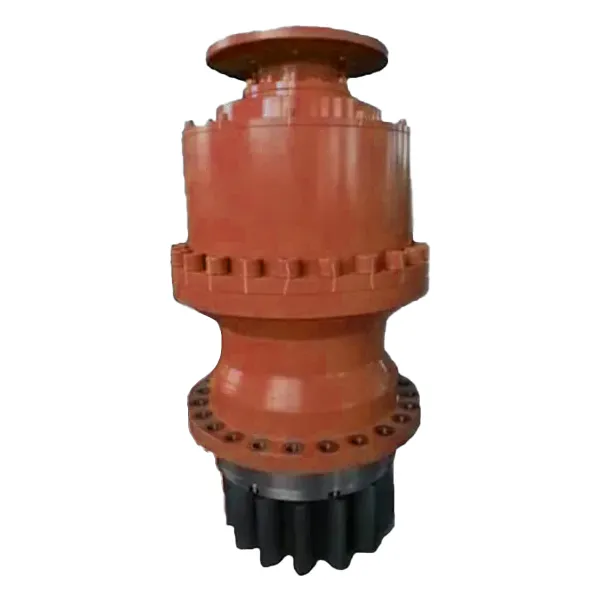

Viste e spaccato del prodotto

Cosa rende questo cambio a imbardata diverso da un'unità planetaria standard

Un sistema di imbardata trascorre la sua vita mantenendo un rotore nel vento, correggendo piccoli angoli migliaia di volte al giorno sotto carico di raffica. Questo ciclo di lavoro penalizza i denti degli ingranaggi e la tenuta molto più di un funzionamento continuo la trasmissione lo fa. Quattro decisioni di progettazione su questa unità affrontano direttamente questo aspetto.

01

Condivisione del carico su tre o quattro pianeti

Il layout planetario multistadio divide la coppia in ingresso su ogni pianeta in rete, tagliando il dente singolo carico superficiale di circa il 40% rispetto ad una disposizione ad alberi paralleli. Su una macchina da 3 MW il picco momento è distribuito su più percorsi di contatto invece che su uno, che è ciò che continua ad allontanarsi dal fianchi dei denti dopo anni di correzioni dell'imbardata.

02

Set ingranaggi carburati e rettificati, HRC 58–62

Gli ingranaggi in acciaio legato vengono sottoposti a carburazione e tempra, quindi alla modifica del profilo per compensare deflessione sotto carico. La durezza superficiale è compresa nella fascia HRC 58–62 con un nucleo resistente dietro. Dinamico il rumore misurato sul banco di prova rimane inferiore a 65 dB(A) — ben al di sotto degli 80 dB(A) tipici dei modelli più vecchi riduttori di imbardata. Vedi il nostroproduzione di ingranaggi di precisionepagina per l'intera catena del processo.

03

Custodia in ghisa sferoidale monopezzo, tripla tenuta IP67

L'alloggiamento è fuso come un unico corpo in ghisa sferoidale (QT400-18AL), trattato termicamente per una resistenza alla trazione di circa 600MPa. Nessuna linea divisa significa nessun percorso per l'umidità. Un sistema di tenuta a tre stadi: guarnizione a labbro, labirinto e barriera antigrasso: mantiene IP67 contro nebbia salina, polvere e oscillazioni da -40 °C a +60 °C visto sia nel Mare del Nord che nei siti desertici.

04

Pronto per il sensore e riparabile sul campo

I sensori di vibrazioni e di temperatura dei cuscinetti possono essere specificati come opzione e vengono letti attraverso un bordo modulo che segnala una deriva circa 72 ore prima di un errore grave. I cuscinetti sono rilubrificabili e le guarnizioni sì esente da manutenzione, quindi il modulo può essere estratto e rimontato sulla torre. L'assemblaggio modulare taglia singolo tempi di inattività del servizio di circa il 60% rispetto a uno stack tradizionale.

Parametri di prestazione

Specifiche generali: riduttore epicicloidale Yaw Drive
Intervallo di coppia in uscita 1.000 – 80.000 N·m
Rapporti di trasmissione io = 300 – 2.000
Supporto Supporto cuscinetto di rotazione, montato su flangia
Freno elettrico Tipo CC e CA
Albero di uscita Scanalato o con pignone integrale; alberi di uscita supportati da cuscinetti ad alta capacità
Motori applicabili Motori elettrici IEC

Le dimensioni del telaio, il rapporto e il tipo di freno vengono selezionati in base al momento di imbardata della gondola e alla flangia del motore. Se il tuo sito trasporta una classe di turbolenza elevata, richiedere la colonna di coppia declassata.

Dimensioni del telaio, valori di coppia e rapporti

Dimensioni telaio standard: coppia di uscita statica nominale e di picco
Tipo Coppia di uscita nominale (N·m) Coppia di uscita statica di picco (N·m) Rapporto (i)
700 litri 1.000 2.000 297 – 2.153
701L 2.000 4.000 297 – 2.153
703AL 2.500 5.000 278 – 1.866
705AL 5.000 10.000 278 – 1.866
706BL4 8.000 15.000 203 – 2.045
707AL4 12.000 25.000 278 – 1.856
709AL4 18.000 30.000 278 – 1.856
711BL4 35.000 80.000 256 – 1.606
710L4 25.000 50.000 329 – 1.420
711L4 35.000 80.000 256 – 1.606
713L3 50.000 100.000 250 – 1.748
715L4 80.000 140.000 269 ​​– 1.390

Non sei sicuro di quale telaio sia adatto? Invia il diametro della tua gondola, la potenza del motore di imbardata e la velocità di imbardata richiesta al nostro Engineering Desk e restituiremo il tipo corrispondente entro tre giorni lavorativi.

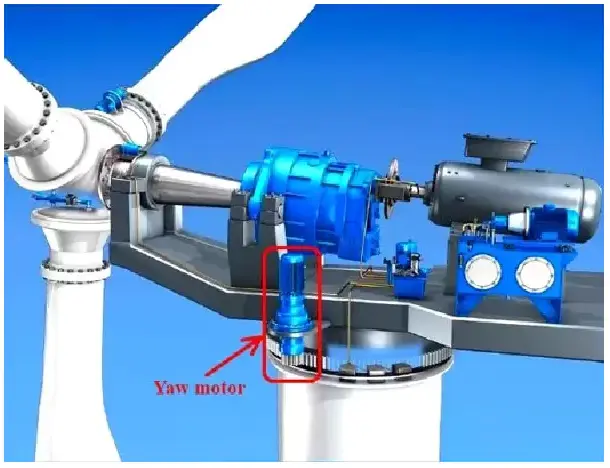

Come l'Yaw Drive trasmette la coppia alla navicella

  1. L'ingranaggio solare riceve l'ingresso del motore

    Il motore di imbardata aziona l'ingranaggio solare, che è l'estremità di ingresso della potenza del treno. Perché l'attrezzatura solare lo è piccolo rispetto alla corona dentata, gira velocemente e trasporta una coppia bassa, che è esattamente ciò che un IEC il motore è bravo.

  2. I pianeti rotolano tra il sole e l'anello interno

    Tre o quattro ingranaggi planetari ingranano contemporaneamente con l'ingranaggio centrale e con la corona dentata interna. Ciascuno Il pianeta ruota secondo il proprio orientamento mentre ruota attorno al sole, quindi il carico è condiviso anziché condiviso concentrato su una singola coppia di denti.

  3. Il portasatelliti fornisce una potenza a bassa velocità e coppia elevata

    Il trasportatore raccoglie il movimento orbitale di ogni pianeta e lo trasmette all'albero di uscita — scanalato o con un pignone integrale che aziona la ralla e fa girare la navicella. La riduzione è fissata dal conteggio dei denti dell'anello e del sole più il numero di pianeti in rete.

  4. Una portante galleggiante assorbe le oscillazioni del momento indotte dalle raffiche

    Quando la forza del vento fa fluttuare il momento di imbardata, un design della portante flottante consente il riposizionamento degli ingranaggi leggermente in modo che almeno tre denti rimangano in contatto. I dati sul banco e sul campo mostrano che l'errore di trasmissione persiste all'interno di 0,08° con una fluttuazione del momento di ±12%, contro circa 0,3° per un albero parallelo convenzionale unità. Il supporto elastico (gomma ad alto smorzamento combinato con spessori metallici) sopporta gli shock ad alta frequenza fuori prima che raggiunga il fianco del dente.

  5. La circolazione a pressione e la lubrificazione a sbattimento lo mantengono fresco

    Gli ingranaggi rotanti gettano olio nel canale dell'olio dell'alloggiamento mentre una pompa alimenta i cuscinetti planetari all'intorno 8 l/min. A -25 °C il sistema mantiene ancora la viscosità all'interno della banda ISO VG 320, quindi gli ingranaggi non si sfregano un inizio a freddo. Un canale dell'olio a spirale abbinato ad alette di raffreddamento trasporta il calore all'alloggiamento; sotto continuo in imbardata la temperatura della coppa dell'olio rimane inferiore a 60 °C, circa 12 °C più fredda rispetto a un layout convenzionale, il che rallenta invecchiamento del lubrificante.

Cosa dicono gli operatori dopo l'installazione

"Diciotto mesi su una piattaforma del Mare del Nord senza guasti. Il design sigillante e anticorrosione ha tagliato le nostre la spesa per la manutenzione è pari a circa il 40% e la risposta all'imbardata in condizioni di tifone è circa il 25% più rapida rispetto alle unità che utilizzavamo prima. Il posizionamento della navicella si mantiene a ±0,15°, il che ha aumentato la produzione annua di un valore pari a ±0,15° vicino all’8%. Quando si è verificato un problema di abbinamento del motore, i loro ingegneri lo hanno risolto da remoto in tre ore.

Hans MüllerResponsabile tecnico degli acquisti, Gruppo EnerWind Energy, Germania

"Abbiamo dotato un sito da 3 MW nel deserto della California con questi motori di imbardata. Sono in grado di sopportare una temperatura giorno-notte di 60°C oscillazione, funzionamento circa il 30% più silenzioso rispetto ai vecchi riduttori e mantenimento del posizionamento di ±0,1°: solo questo si muove efficienza di generazione in aumento del 7%. Il team post-vendita esegue ispezioni trimestrali e sostituisce i pezzi usurati filtri del lubrificante prima che diventassero un problema.”

Luca ThompsonRinnovabili GreenPower, Stati Uniti

“Sei mesi di progetto offshore scozzese con una velocità del vento media di 12 m/s: zero perdite, zero anomalie rumore e una risposta di imbardata circa il 20% più veloce rispetto alla soluzione originale, che aggiungeva il 9% al vento efficienza. Il loro team tecnico è rimasto con noi dalla messa in servizio fino al monitoraggio dei dati e persino hanno ricalibrato i parametri di lubrificazione, il che dovrebbe aumentare la durata di servizio di circa il 15%”.

Ethan CarterWindHorizon Energy, Regno Unito

Pronto a specificare il tuo Yaw Drive?

Raccontaci il momento di imbardata della navicella, il telaio del motore e la classe di corrosione del sito. Risponderemo con una raccomandazione dimensioni del frame, un disegno dell'interfaccia 2D e un preventivo diretto dalla fabbrica, solitamente entro 24 ore. Gamma completa disponibile sul nostroriduttore per turbine eolichepagina o navigare in modo più ampioriduttore epicicloidaleserie.
