Albero cardanico per rotopresse Case IH
  • Albero cardanico per rotopresse Case IHAlbero cardanico per rotopresse Case IH
  • Albero cardanico per rotopresse Case IHAlbero cardanico per rotopresse Case IH

Albero cardanico per rotopresse Case IH

Albero cardanico per rotopresse Case IH: copre le varianti RB444, RB454, RB455A, RB464, RB554 e RB564, oltre alle varianti RB454 Silage e RB454 Rotor Cutter. Trasmissioni omocinetiche CAT4 e CAT5 con frizione a frizione; spline di ingresso 1.375-6 o 1.375-21 a seconda del trattore; requisito di potenza 40–100 CV (30–75 kW). Riferimenti di coppia frizione da 1.000 N·m (CAT3/S4) a 1.800 N·m (CAT4/S6). Invia il modello della tua pressa e la scanalatura della presa di forza del trattore: confermiamo la categoria della trasmissione, la coppia della frizione e la lunghezza dell'albero e ti invieremo un preventivo di fabbrica entro 24 ore.

Sostituzione OEM · Serie Case IH RB

Albero cardanico per rotopresse Case IH: trasmissioni a velocità costante CAT4 e CAT5, scanalatura 1.375-6 / 1.375-21

L'albero cardanico di una rotopressa si guasta in due modi: il giunto cardanico non riesce a sostenere l'angolo di sterzata a fine campo, oppure la frizione non slitta con la coppia giusta e il cambio subisce l'urto. Questa pagina elenca le dimensioni dell'albero, la potenza richiesta e i codici della frizione per Case IH RB444, RB454, RB455A, RB464, RB554 e presse RB564, in modo da poter abbinare un albero sostitutivo al modello di pressa effettivamente utilizzato.

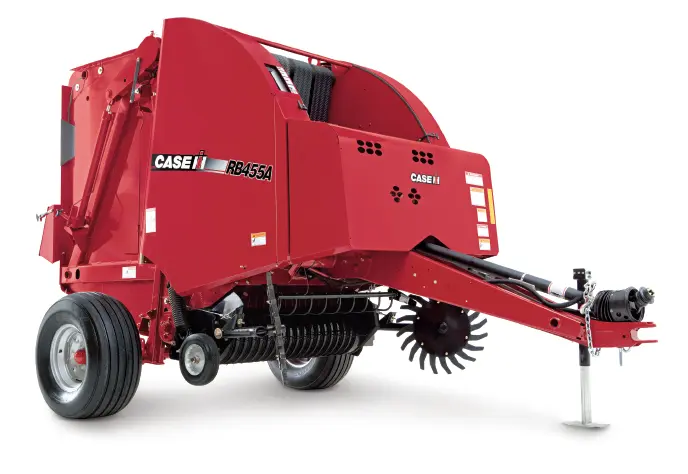

Modelli di presse coperte

6 modelli base RB444, RB454, RB455A, RB464, RB554, RB564 — più le varianti RB454 Silage e RB454 Rotor Cutter.

Dimensioni della trasmissione

CAT4/CAT5 Trasmissione a velocità costante con frizione a frizione. Scanalatura di ingresso 1.375-6 o 1.375-21 a seconda del trattore.

Requisiti di alimentazione

40-100 CV Da 30 kW sulla RB444 fino a 75 kW sulla fresa a rotore RB454. Ripartizione completa nella tabella seguente.

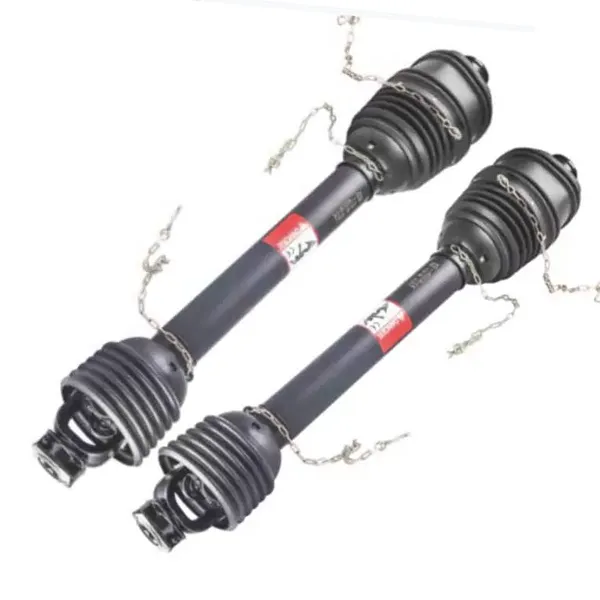

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

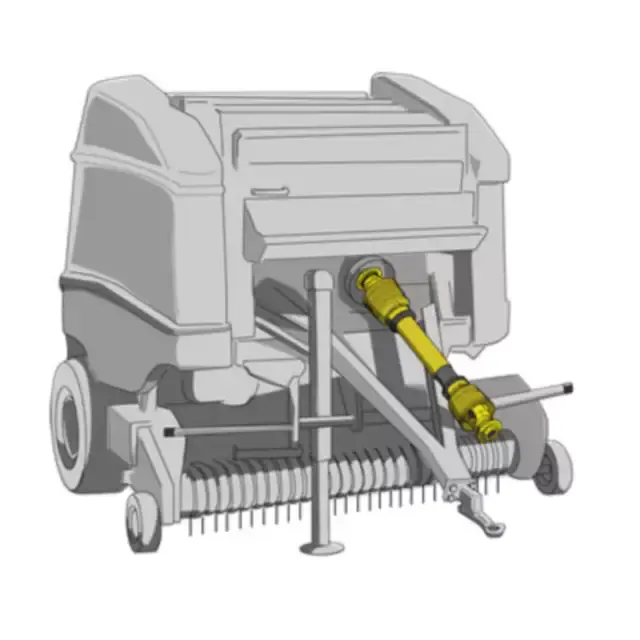

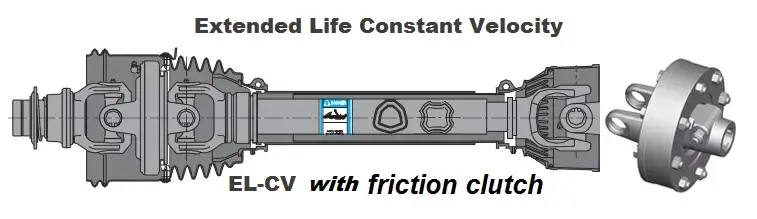

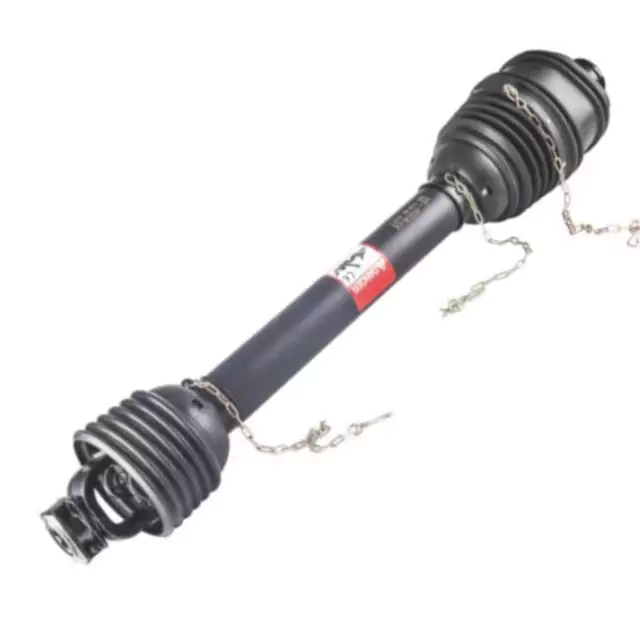

Gruppo albero cardanico: giunto omocinetico, frizione a frizione e forcella di ingresso 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Dettaglio dell'estremità della frizione e della scanalatura: giogo a sgancio rapido e cuscinetto di protezione.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Opzioni forcella di ingresso: scanalature 1.375-6 e 1.375-21, abbinate al manicotto della presa di forza del trattore.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Configurazione con frizione a frizione e bullone di sicurezza: il punto di slittamento protegge la scatola degli ingranaggi della pressa.

Tabella dei modelli: dimensioni dell'albero della presa di forza e potenza richiesta per pressa

Modelli di rotopresse Case IH: dimensioni dell'albero e requisiti di potenza della PTO
Modello di pressa per balle Dimensioni dell'albero della presa di forza PTO richiesta, CV (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Insilato CAT4 65 (48)
Taglierina a rotore RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH richiede trasmissioni a velocità costante CAT4 o CAT5 a seconda del modello, con frizione a frizione. La taglierina a rotore RB454 è l'unica variante di questa gamma che richiede CAT5 con ingresso da 100 CV (75 kW) — se il tuo trattore è inferiore a tale cifra, conferma la costruzione della pressa prima di ordinare.

Constant velocity PTO shaft part number reference for Case IH round balers
Riferimento PTO a velocità costante: codici base da CAT3 a CAT5, 540 e 1.000 giri/min.
PTO shaft installed on a round baler in field operation
Installazione sul campo: angolo dell'albero e distanza della protezione all'ingresso della pressa.

Codici della presa di forza e della frizione a velocità costante

PTO a velocità costante: codici base per categoria e scanalatura del trattore
Presa di forza CV Spline del trattore Numero parte base
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Frizioni a frizione FT per ingresso spline 1.375-6
Misura universale Coppia (N·m) Numero di parte
CAT3/S4 1.000 6QE344901R
CAT3/S4 1.000 635E41203R
CAT4/S6 1.800 663H53403R
CAT5/S8 1.450 6LM453003R

I codici sopra riportati sono punti di riferimento per abbinare l'albero alla combinazione pressa-trattore. Se il tuo la pressa utilizza una metà diversa dell'attrezzo o il troncone del trattore è una scanalatura 1.750-20, invia il modello e noi confermare la combinazione corretta. Il più ampioAlbero cardanico per rotopresseLa gamma copre anche altri marchi di presse.

Cosa decide se l'albero si adatta e dura

  1. Abbina la categoria della trasmissione al modello della pressa

    CAT4 e CAT5 non sono intercambiabili in questa gamma. L'RB444, RB454 e RB455A eseguono CAT4; l'RB464, RB554 e RB564 eseguono CAT5; anche la taglierina a rotore RB454 richiede CAT5. Montaggio di un albero CAT4 su una pressa per balle le richieste di CAT5 lasciano il giunto sottovalutato in corrispondenza dell'angolo di fine campo, che è il punto in cui si verificano la maggior parte dei guasti prematuri iniziare.

  2. Abbina la spline di input al trattore, non alla pressa

    Il lato della pressa è fissato dall'attrezzo, ma il lato del trattore dipende dal trattore utilizzato. 1.375-6 è il comune stub da 540 giri; 1.375-21 è lo stub dei 1000 giri; 1.750-20 appare a potenza maggiore trattori. Inviare la foto del modello del trattore e del mozzo della presa di forza è il modo più veloce per confermare quale forcella montare. Se si sta aggiornando anche la trasmissione dell'attrezzo, consultare laAlbero della presa di forzacategoria per l'intera gamma.

  3. Impostare la frizione a frizione sulla pressa per balle, non sul trattore

    La frizione a frizione è lì per slittare prima che la trasmissione della pressa subisca un carico d'urto. Una frizione impostata troppo in alto trasmetterà l'ammortizzatore direttamente al cambio; regolato troppo in basso, scivola durante la normale pressatura. Il FT La tabella della frizione qui sopra fornisce la coppia di riferimento per dimensione universale: 1.000 N·m per CAT3/S4, 1.800 N·m per CAT4/S6 e 1.450 N·m per CAT5/S8.

  4. Controllare l'angolo dell'albero e il gioco dello schermo a fine campo

    Un giunto omocinetico tollera un angolo di sterzata maggiore rispetto a un giunto universale standard, ma lo schermo necessita ancora di autorizzazione alla chiusura completa. Se l'albero tocca il fondo o lo scudo entra in contatto con il timone in corrispondenza del promontorio, il giunto fallirà presto indipendentemente dalla classificazione. L'immagine sopra mostra l'angolo target al ingresso della pressa. Per le presse di altri produttori, ilAlbero cardanico per presse rotonde Kronepagina elenca i punti di riferimento equivalenti.

Invia il modello della tua pressa e la presa di forza del trattore

Comunicaci il modello della pressa (da RB444 a RB564) e il manicotto della presa di forza del trattore (1.375-6, 1.375-21 o 1.750-20). Lo faremo confermare la categoria della trasmissione, la coppia della frizione e la lunghezza dell'albero e restituire un preventivo diretto dalla fabbrica, di solito entro 24 ore. Sono disponibili lunghezze personalizzate e configurazioni di schermatura. Se l'attrezzo utilizza a cambio non standard, ilcambio agricoloanche l'intervallo potrebbe essere rilevante.
