Cilindro telescopico Reach Stacker
  • Cilindro telescopico Reach StackerCilindro telescopico Reach Stacker
  • Cilindro telescopico Reach StackerCilindro telescopico Reach Stacker

Cilindro telescopico Reach Stacker

Raydafon produce cilindri idraulici telescopici multistadio per bracci Reach Stacker, con un diametro del foro standard da 200 mm a 220 mm, un diametro dello stelo da 150 mm a 180 mm, una corsa massima fino a 8000 mm e una pressione di esercizio massima di 30 MPa. Il design degli stadi annidati produce una lunga corsa telescopica da una lunghezza chiusa compatta, mentre lo stadio più grande eroga la forza maggiore all'inizio del sollevamento, adattando l'uscita del cilindro alla curva di carico del braccio. Fornito come accessorio OEM o come unità sostitutiva realizzata secondo il disegno originale, compreso il conteggio degli stadi, la disposizione di montaggio e le posizioni delle porte. Prodotto nello stabilimento Raydafon a Ningbo, Cina, con kit di guarnizioni e componenti di ricambio disponibili separatamente. Inviare il modello della macchina, il diametro dell'alesaggio e dello stelo, la corsa richiesta, la pressione di esercizio e il tipo di montaggio per un preventivo entro 24 ore.

Cilindro telescopico Reach Stacker — Alesaggio 200–220 mm, corsa fino a 8.000 mm

Un cilindro idraulico telescopico multistadio per il braccio dei Reach Stacker per container. Cinque o più stadi di estensione convertono una breve lunghezza chiusa in una lunga corsa di lavoro, in modo che lo spandiconcime possa essere posizionato con precisione in altezza e a portata di mano senza un cilindro monostadio più lungo e pesante. Prodotto da Raydafon a Ningbo, Cina, e fornito come componente OEM o come unità sostitutiva a disegno.

  • 200–220 mmDiametro del foro
  • 150–180 mmDiametro asta
  • ≤ 8000 mmCorsa massima
  • 30MPaPressione massima di esercizio
  • TelescopicoAzionamento del braccio multistadio

Produttore di cilindri telescopici Reach Stacker: alesaggio 200–220 mm, corsa fino a 8.000 mm

Questo cilindro è l'azionamento lineare del braccio del Reach Stacker: la pressione idraulica entra per prima nello stadio più grande e ogni stadio successivo si estende in sequenza per fornire una corsa lunga e controllata da una lunghezza chiusa compatta. Questa azione telescopica è ciò che consente al braccio di essere sollevato, esteso e trattenuto mentre lo spreader è posizionato sopra un container: l'operazione che decide quanti container un terminal sposta per turno.

Raydafon produce questo cilindro nel proprio stabilimento a Ningbo, in Cina, sia per la fornitura OEM che per quella aftermarket. I diametri standard del foro vanno da 200 mm a 220 mm con diametri dello stelo da 150 mm a 180 mm, corsa massima fino a 8000 mm e una pressione di esercizio massima di 30 MPa. Se la tua macchina utilizza una combinazione di stadi o una disposizione di montaggio diversa, invia il disegno originale o il modello della macchina e noi lo abbineremo. I cilindri idraulici correlati della stessa fabbrica includono quello più largocilindri idraulici telescopicigamma e ilCilindri idraulici per gru mobilifamiglia.

Specifiche tecniche

  • Nome del prodottoCilindro telescopico Reach Stacker
  • FunzioneMovimento telescopico lineare del braccio
  • Diametro del foro200 mm – 220 mm
  • Diametro asta150 mm – 180 mm
  • Corsa massima≤ 8000 mm (lunghezza estensione telescopica)
  • Pressione massimaPressione di esercizio 30MPa
  • ApplicazioneRaggiungere l'impilatore
  • MontaggioSecondo il disegno della macchina: disposizione perno, flangia o forcella
  • PersonalizzazioneConteggio stadi, corsa, alesaggio, stelo, montaggio e posizione delle porte

Scheda tecnica del cilindro telescopico Reach Stacker standard.

Articolo Specifica
Nome del prodotto Cilindro telescopico Reach Stacker
Caratteristiche Realizza il movimento telescopico lineare del braccio
Diametro del foro 200 mm – 220 mm
Diametro asta 150 mm – 180 mm; corsa massima ≤ 8000 mm
Pressione Massimo 30MPa
Applicazioni Raggiungere l'impilatore

Si prega di notare su corsa e pressione:il valore di 8.000 mm corrisponde alla corsa telescopica del cilindro, non all'altezza di sollevamento della macchina; l'altezza di sollevamento complessiva dipende dalla geometria del braccio del vostro specifico Reach Stacker. Il valore di 30 MPa è la massima pressione di esercizio della bombola; confermare la pressione nominale del sistema idraulico della macchina in modo che il cilindro venga selezionato rispetto alla pressione che vedrà effettivamente in servizio.

Come funziona un cilindro telescopico su un Reach Stacker

Un cilindro telescopico differisce da un cilindro a stadio singolo in un modo importante: invece di un pistone e uno stelo, utilizza una serie di stadi annidati che si estendono in ordine. Il palco più grande ha la maggiore area effettiva e quindi produce la forza maggiore, quindi la parte più pesante del sollevamento, ovvero staccare il carico e avviare il braccio verso l'alto, viene gestita dal palco con il maggior vantaggio meccanico. Man mano che le fasi si estendono, l'area effettiva diminuisce e la forza diminuisce mentre la corsa aumenta, il che corrisponde al modo in cui cambia il momento di carico del braccio mentre si alza.

Questa disposizione risolve anche un problema di imballaggio. Un cilindro monostadio con corsa di 8 metri avrebbe bisogno di una lunghezza chiusa di avvicinamento alla corsa, che non si adatterebbe mai al braccio. Gli stadi annidati forniscono la stessa corsa da una frazione della lunghezza da chiuso, motivo per cui i retrattili, le gru mobili e i rimorchi ribaltabili utilizzano tutti cilindri telescopici anziché quelli lunghi a stadio singolo.

Due dettagli di progettazione determinano la durata di servizio in questa applicazione. Il primo è la sigillatura: ogni fase è dotata del proprio set di guarnizioni e guida e l'adattamento da stadio a stadio deve mantenere l'allineamento in modo che le guarnizioni non vengano caricate lateralmente. Il secondo è la condizione della superficie: le superfici esposte dell'asta e del tavolino sono contro le guarnizioni, quindi i graffi dovuti alla sabbia o al tavolino piegato portano direttamente a perdite. Il corretto filtraggio e l'ispezione regolare delle guarnizioni dei tergicristalli sono importanti tanto quanto il cilindro stesso quando una macchina lavora per lunghi turni in un porto.

Dettagli del prodotto

Fotografie del cilindro telescopico del Reach Stacker che produciamo: disposizione del palco, superficie dell'asta e interfaccia di montaggio.

Reach stacker telescopic cylinder showing nested stages and rod surface
Cilindro telescopico Reach Stacker: stadi annidati, superficie dell'asta e interfaccia di montaggio.

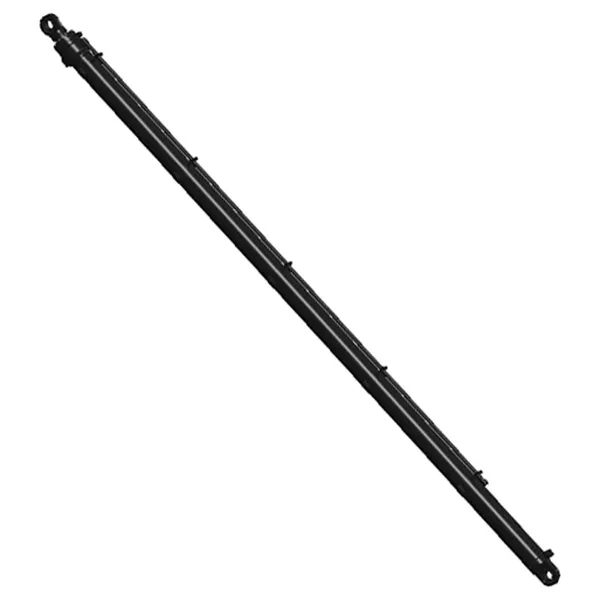

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Cilindro idraulico telescopico multistadio per applicazioni con braccio Reach Stacker.
Reach stacker telescopic cylinder before packing and shipment
Cilindro assemblato ispezionato e preparato per la spedizione.
Reach stacker telescopic cylinder stage detail and seal arrangement
Dettaglio scenico e disposizione delle guarnizioni del cilindro telescopico.

Vantaggi del prodotto

  • Lunga portata da una breve lunghezza chiusaLa struttura multistadio offre una corsa fino a 8.000 mm mantenendo il cilindro retratto compatto lungo il braccio, in modo che la macchina possa posizionare lo spandiconcime in altezza e a distanza senza trasportare un cilindro monostadio più lungo e pesante.
  • Forza dove l'ascensore ne ha bisognoLo stadio più grande fornisce la forza massima all'inizio del sollevamento, quando il momento di carico sul braccio è maggiore, mentre gli stadi più piccoli forniscono la corsa. Ciò abbina la potenza del cilindro alla curva di carico effettiva della macchina.
  • Costruito per il trasporto di container pesantiIl cilindro è prodotto in acciaio speciale di alta qualità ed è progettato per i cicli di lavoro continui delle operazioni portuali, con la disposizione di tenuta specificata per lunghi turni sotto carico piuttosto che per uso intermittente.
  • Fornitura diretta in fabbricaIl cilindro è prodotto e assemblato nello stabilimento Raydafon, quindi non vi è alcun margine commerciale tra voi e la produzione e disegni, guarnizioni e pezzi di ricambio rimangono disponibili per tutta la vita della macchina.
  • Realizzato su disegno della tua macchinaAlesaggio, stelo, corsa, conteggio degli stadi, disposizione di montaggio e posizioni delle porte possono essere prodotti in base al disegno originale, il che è importante per le unità sostitutive in cui l'interfaccia di montaggio deve corrispondere a un braccio esistente.
  • Riduce i cicli di carico e scaricoIl posizionamento accurato e ripetibile dello spreader consente di sollevare un container dalla banchina o dal ponte e depositarlo con meno movimenti, riducendo il tempo che ciascuna nave trascorre all'ormeggio e il tempo di attesa dei veicoli stradali al terminal.

La durata a fatica, la durata delle guarnizioni e la forza massima dipendono dall'alesaggio, dalla pressione, dal ciclo di lavoro e dall'efficacia del controllo della contaminazione nel circuito idraulico della macchina. Forniteci il modello della macchina, la pressione di lavoro e la corsa richiesta e confermeremo la configurazione del cilindro rispetto al carico che vedrà effettivamente.

Applicazioni

L'applicazione principale è il braccio di un Reach Stacker per container, ma lo stesso tipo di cilindro telescopico viene utilizzato ovunque sia necessario ottenere una corsa lunga da una lunghezza di montaggio ridotta in una macchina mobile.

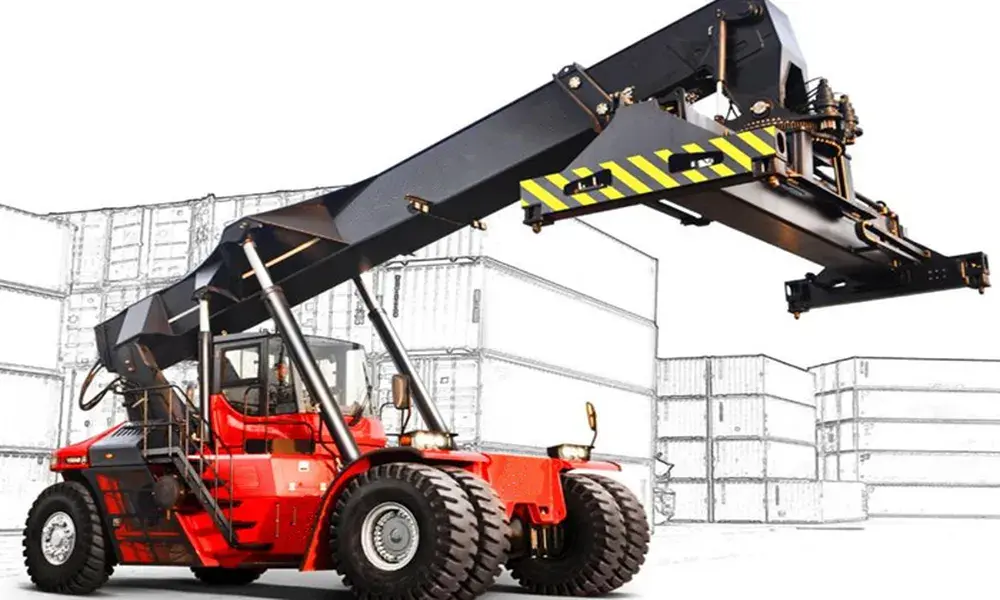

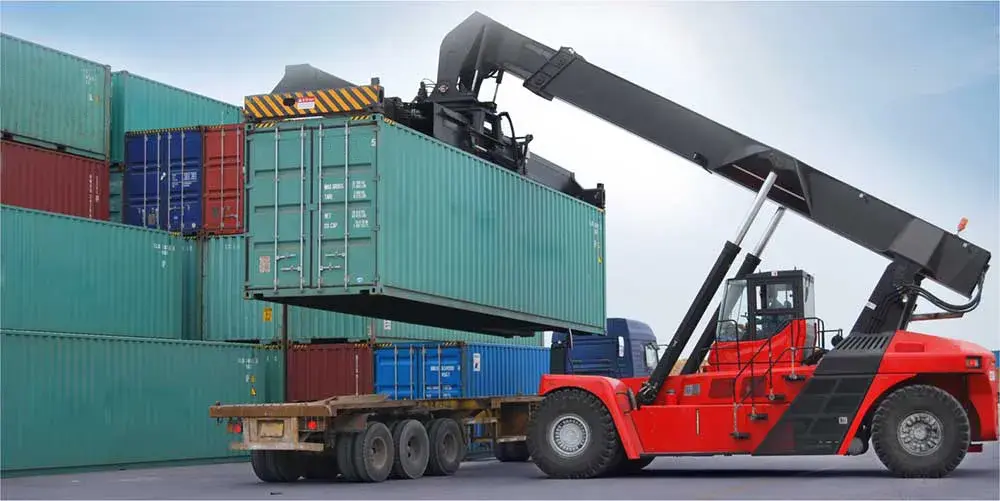

Reach stacker telescopic cylinder installed on a container handling machine boom
Cilindro telescopico Reach Stacker in servizio su una macchina per la movimentazione di container.

Porto e terminal container

Sollevamento ed estensione del braccio sui Reach Stacker che spostano i container tra la banchina, il piazzale e i veicoli stradali in operazioni di turno continuo.

Piazzali logistici e magazzini

Macchine che movimentano accatastamenti densi in cui lo spreader deve essere posizionato accuratamente in altezza e distanza senza riposizionare il telaio.

Stazioni di trasbordo e merci

Operazioni ad alto turnover in cui i cicli di carico e scarico si ripetono durante il giorno e l'affidabilità del cilindro determina direttamente la produttività.

Gru mobili

Estensione del braccio telescopico, dove lo stesso principio dello stadio produce un lungo sbraccio da una lunghezza chiusa trasportabile.

Attrezzatura per ribaltabili e rimorchi

Cilindri di sollevamento multistadio per ribaltabili e sollevamento piattaforme, dove la corsa è lunga rispetto allo spazio di montaggio disponibile.

Sostituzione e retrofit

Sostituzione diretta di un cilindro del braccio usurato o danneggiato su un Reach Stacker esistente, prodotto in base al disegno originale o a un campione misurato.

Domande frequenti sull'acquirente

  • Che alesaggio, corsa e pressione copre questo cilindro telescopico per impilatore Reach?I diametri standard del foro vanno da 200 mm a 220 mm, i diametri dello stelo da 150 mm a 180 mm, la corsa massima fino a 8000 mm e la pressione di esercizio massima 30 MPa. L'altezza di sollevamento complessiva dipende dalla geometria del braccio della macchina e non solo dalla corsa, quindi confermarle entrambe quando si specifica.
  • Questo cilindro è una parte OEM o una sostituzione?È prodotto da Raydafon nel proprio stabilimento e può essere fornito come accessorio OEM per i costruttori di macchine o come unità sostitutiva per macchine già in servizio. Per la sostituzione inviare il disegno originale, il modello della macchina o le dimensioni misurate del cilindro guasto.
  • Come faccio a sapere che il montaggio si adatterà al mio braccio?Il montaggio viene eseguito secondo il disegno: disposizione con perno, flangia o forcella, insieme alle posizioni delle porte. Inviate il disegno o una fotografia del cilindro esistente con le sue dimensioni principali e vi confermeremo l'interfaccia prima del preventivo.
  • Quali informazioni devi citare?Modello della macchina, diametro foro e stelo, corsa richiesta, pressione di esercizio, numero di stadi se si tratta di un modello multistadio, tipo di montaggio e quantità. Più ne riceviamo con la richiesta, più velocemente potremo confermare il design e il prezzo.
  • Cosa influenza la durata di un cilindro telescopico?I fattori principali sono la pulizia dell'olio idraulico, lo stato delle guarnizioni dei raschiatori e l'allineamento dei singoli stadi. La contaminazione o una superficie rigata dello stadio danneggiano le guarnizioni e causano perdite, quindi la filtrazione e l'ispezione regolare sono importanti tanto quanto le specifiche del cilindro stesso.
  • Qual è il tempo di consegna e possono essere fornite guarnizioni di ricambio?I tempi di consegna dipendono dal fatto che il cilindro corrisponda a un disegno esistente o necessiti di una nuova configurazione e vengono confermati con il preventivo, normalmente entro 24 ore dalla ricezione della richiesta. I kit di guarnizioni e i componenti di ricambio possono essere forniti separatamente in modo che la macchina possa essere rimessa in servizio dopo un guasto alla guarnizione.

Prodotti correlati e ulteriori letture

Richiedi un preventivo per il cilindro telescopico Reach Stacker

Invia il modello della macchina, il diametro dell'alesaggio e dello stelo, la corsa richiesta, la pressione di esercizio, il tipo di montaggio e la quantità, oppure il disegno originale. Confermiamo la configurazione rispetto al tuo boom e rispondiamo con prezzo e tempi di consegna entro 24 ore.

Invia richiesta ora

* Il valore di 8.000 mm corrisponde alla corsa del cilindro, non all'altezza di sollevamento della macchina. Si prega di verificare la pressione di esercizio nominale del sistema idraulico e le dimensioni di montaggio prima di ordinare.
