Sostituzione del giunto a ingranaggi a forma di tamburo GIGL

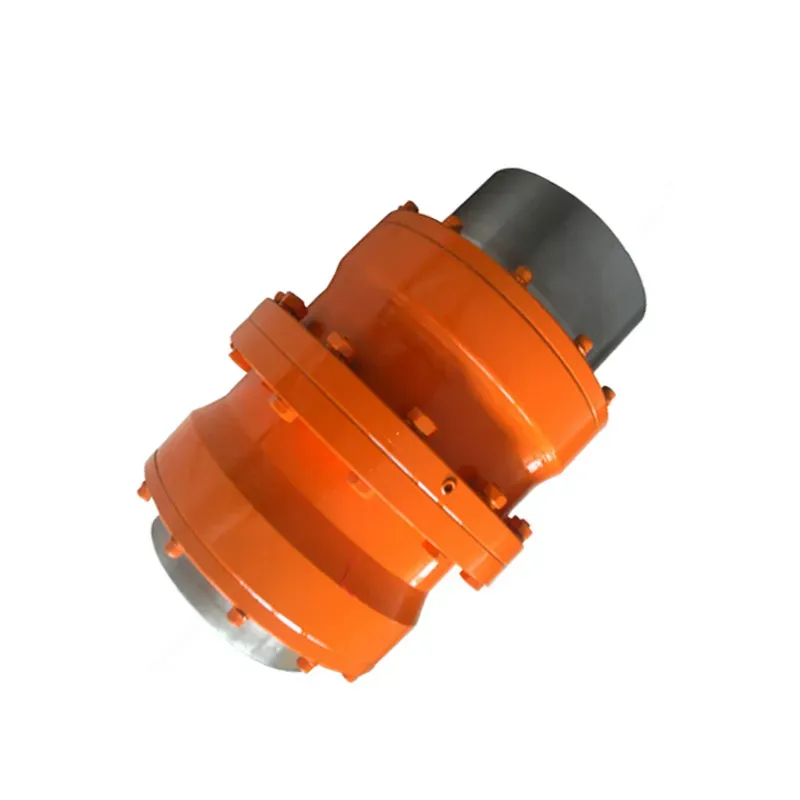

Giunto a ingranaggi a forma di tamburo GIGL per trasmissioni industriali pesanti

Se i vostri macchinari pesanti (gallerie di laminazione di acciaierie, frantoi di cementifici o trasportatori minerari) necessitano di un giunto che non si arretri di fronte a una coppia elevata, la sostituzione di Raydafon diGiunto a ingranaggi a forma di tamburo GIGLè costruito per quel lavoro esatto.

Denti a forma di tamburo costruiti per l'uso nel mondo reale

Cosa rende questoaccoppiamento ad ingranaggi del tamburodistinguersi? I denti a forma di tamburo. Non si limitano a trasferire potenza: gestiscono il caos dell'utilizzo nel mondo reale. La coppia massima raggiunge i 2.000 kN·m, le dimensioni del foro vanno da 50 mm a 400 mm e richiede fino a 1,5 gradi di disallineamento angolare. Oltre a ciò, compensa gli spostamenti assiali e radiali che usurerebbero rapidamente i normali giunti.

Acciaio 42CrMo con denti ad evolvente rettificati di precisione

Raydafon lo realizza in acciaio ad alta resistenza 42CrMo, quindi rettifica con precisione i denti dell'ingranaggio ad evolvente, in modo che la potenza scorra in modo uniforme e l'usura rimanga bassa. È un punto fermo per gli acquirenti che cercanogiunti a ingranaggi a coppia elevata per applicazioni industriali; continua a funzionare anche quando le macchine vengono spinte a fondo.

Certificato ISO 9001 e di facile manutenzione

Questo accoppiamento non è solo robusto: è anche intelligente per la manutenzione. E' certificato ISO 9001. La rete degli ingranaggi è lubrificata, il che riduce le vibrazioni e prolunga la durata, anche nelle miniere polverose o nei cementifici soffocanti. La sua struttura compatta fa sì che l'installazione su laminatoi o nastri trasportatori non si trasformi in un grande progetto. Ecco perché è la scelta migliore come aaccoppiamento durevole dell'ingranaggio del tamburoe una scelta preferita per giunti a ingranaggi personalizzati per attrezzature minerarie: dimensioni e trattamenti superficiali possono essere personalizzati in base alla vostra configurazione.

Prezzi di fabbrica competitivi dalla Cina

La fabbrica di Raydafon è in Cina, quindi troviamo un equilibrio tra una buona qualità e prezzi ragionevoli. Non vendiamo componenti adatti a tutti: collaboriamo con voi per ottenere il giunto giusto per le vostre macchine. Meno tempi di inattività, migliore efficienza e un accoppiamento che mantiene in movimento le vostre attrezzature pesanti.

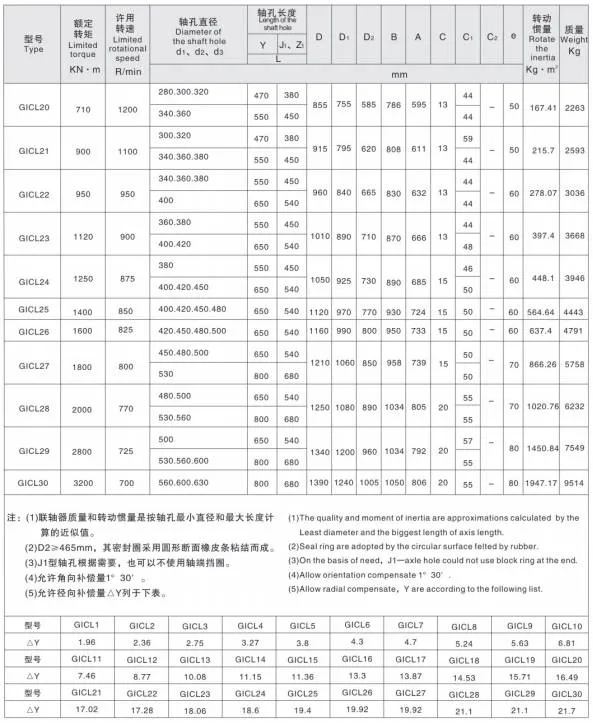

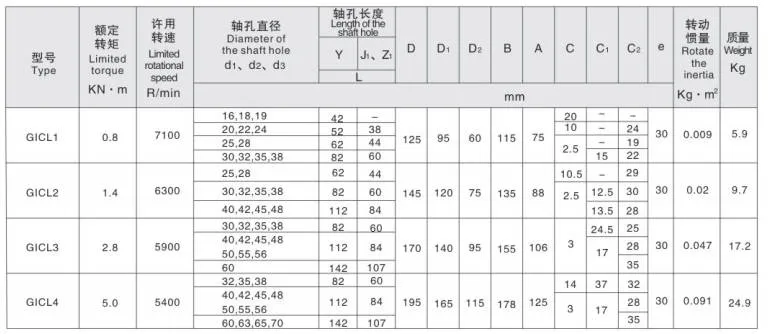

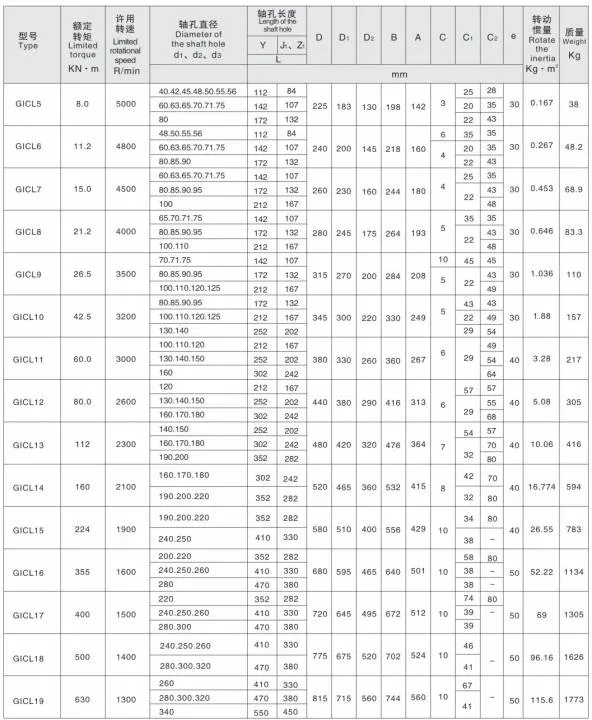

Specifiche del prodotto

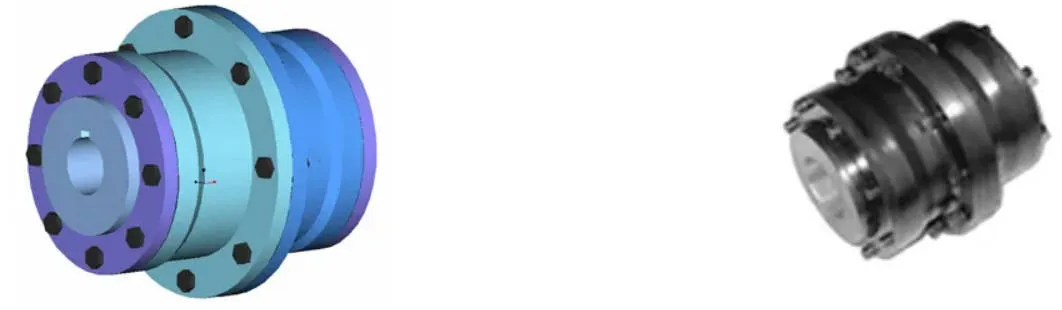

Caratteristiche del prodotto

Il giunto a ingranaggi a forma di tamburo GIGL è un'opzione ad alte prestazioni nei sistemi di giunto a ingranaggi flessibili, su misura per scenari industriali difficili in cui una trasmissione affidabile della potenza non è negoziabile.

Capacità di carico maggiore del 15–20% rispetto ai giunti a denti diritti

Ciò che rende questo avanzatogiunto a ingranaggi a forma di tamburouna scelta eccellente è la sua capacità di gestire efficacemente il disallineamento angolare mantenendo intatta la trasmissione di coppia elevata. Rispetto ai giunti a denti diritti, il modello GIGL offre un aumento medio del 15-20% nella tolleranza di carico con le stesse condizioni di diametro esterno del manicotto interno e diametro esterno massimo del giunto. Ciò lo rende un punto di riferimento per le applicazioni GIGL ad alto carico.

Spostamento angolare fino a 1°30'

Uno dei suoi maggiori vantaggi è la migliore compensazione dello spostamento angolare. Quando lo spostamento radiale è pari a zero, i giunti a denti diritti gestiscono solo 1°, ma il giunto a ingranaggi a forma di tamburo GIGL aumenta fino a 1°30': un miglioramento del 50%. Ciò lo rende ideale per ambienti a bassa velocità e carichi pesanti comemacchinari per l'industria mineraria e metallurgica, dove la tolleranza al disallineamento è un punto di svolta.

Contatto dei denti ottimizzato, rumore ridotto, intervalli di manutenzione più lunghi

La superficie del dente a forma di tamburo migliora il contatto tra i denti interni ed esterni. Risolve problemi comuni con gli accoppiamenti a denti diritti, come la compressione dei bordi e la concentrazione delle sollecitazioni alle estremità dei denti durante lo spostamento angolare. Allo stesso tempo, riduce l'attrito e l'usura, riduce il rumore e prolunga gli intervalli di manutenzione. La forma svasata del manicotto esterno del dente facilita il montaggio e lo smontaggio per le squadre di manutenzione.

Efficienza di trasmissione del 99,7%.

Quando si tratta di efficienza di trasmissione, il giunto a ingranaggi a tamburo GIGL raggiunge il 99,7%, un numero che ne dimostra l'affidabilità per gli usi dei giunti a ingranaggi industriali, dai sistemi di trasporto nella produzione ai macchinari pesanti nell'edilizia. Il manicotto esterno dei denti utilizza denti a forma di tamburo per un ingranamento regolare, realizzato in acciaio di alta qualità con superfici dei denti medio-dure per supportare carichi pesanti. L'indurimento superficiale opzionale del dente (HRC ≥ 56) migliora ulteriormente la durata. Il suo design leggero mantiene bassa l'inerzia rotazionale: ideale per apparecchiature in cui velocità e precisione contano.

Lubrificazione affidabile, tenuta e intercambiabilità

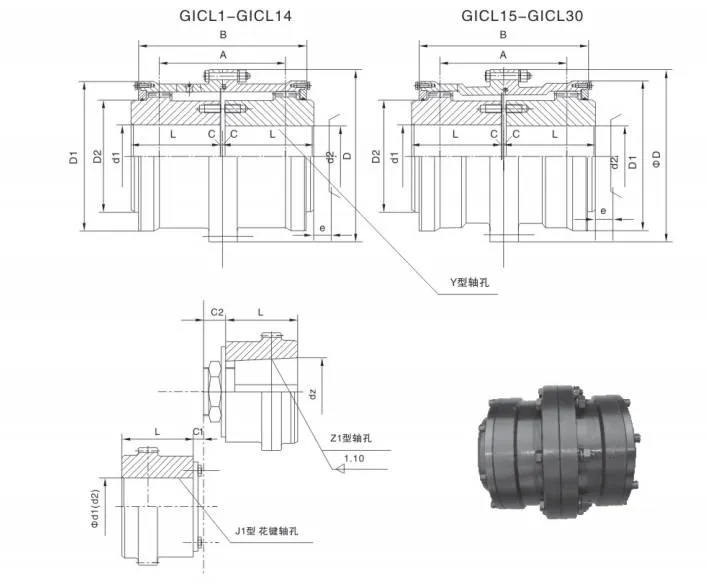

Per mantenere il giunto a ingranaggi a tamburo GIGL in buone condizioni di funzionamento a lungo termine, è dotato di strutture di lubrificazione e guarnizioni affidabili che prolungano la durata e semplificano la manutenzione. Il suo design simmetrico garantisce un'eccellente intercambiabilità, quindi la sostituzione delle parti è semplice. Per le operazioni ad alta velocità in cui la velocità periferica supera i 36 m/s, il bilanciamento dinamico previene le vibrazioni e garantisce prestazioni stabili. Le configurazioni dei fori dell'albero offrono flessibilità: combinano i tipi Y, Z1 e J1 per soddisfare le diverse esigenze di connessione.

Gamma completa di giunti a ingranaggi a forma di tamburo

Raydafon, un fidatoproduttore di giunti a ingranaggi, produce una gamma completa di giunti a ingranaggi a tamburo oltre GIGL, comprese le varianti GICL, GIICL, GICLZ, GIICLZ e NGCL, tutti conformi a severi standard di settore per garantire la qualità.

Compatto, rigido-flessibile, manutenzione ridotta

Questo giunto rigido-flessibile racchiude numerosi vantaggi: struttura compatta, raggio di sterzata ridotto, elevata capacità di carico, efficienza ai massimi livelli, bassa rumorosità e lunghi cicli di manutenzione. È particolarmente adatto per condizioni di lavoro gravoso e a bassa velocità nei settori metallurgico (laminatoi), minerario (frantoi), sollevamento e trasporto (gru), nonché trasmissioni di alberi di macchinari petroliferi, chimici e generali.

Note applicative

A causa della sua elevata rigidità e flessibilità senza elasticità, non è consigliato per macchinari che necessitano di smorzamento delle vibrazioni, ammortizzazione o allineamento degli alberi estremamente rigoroso, come le apparecchiature di precisione in cui anche piccole vibrazioni potrebbero influire sulle prestazioni.

Scenari applicativi

Il giunto a ingranaggi a tamburo GIGL è ampiamente utilizzato nei settori industriali pesanti dove coppia elevata, tolleranza al disallineamento e durata sono fondamentali.

Perché acquistare da Raydafon

Raydafon ha sede in Cinafornitore di giunti a ingranaggicon oltre un decennio di esperienza nei componenti di trasmissione meccanica. Bilanciamo la buona qualità con prezzi di fabbrica competitivi e non vendiamo componenti uguali per tutti: collaboriamo con voi per abbinare il giusto accoppiamento alle vostre macchine.

Dimensioni e trattamenti superficiali personalizzati

Hai bisogno di una dimensione del foro specifica, di un indurimento della superficie del dente (HRC ≥ 56) o di una configurazione personalizzata del foro dell'albero? Personalizziamo dimensioni e trattamenti superficiali per adattarli esattamente alla tua configurazione.

Consegna veloce e supporto tecnico

I modelli standard vengono spediti rapidamente e il nostro team di tecnici fornisce indicazioni sull'installazione e sulla messa in servizio su richiesta. Meno tempi di inattività, migliore efficienza e un accoppiamento che mantiene in movimento le vostre attrezzature pesanti.
