Albero cardanico con frizione di sicurezza per falciatrice a dischi 1340
  • Albero cardanico con frizione di sicurezza per falciatrice a dischi 1340Albero cardanico con frizione di sicurezza per falciatrice a dischi 1340
  • Albero cardanico con frizione di sicurezza per falciatrice a dischi 1340Albero cardanico con frizione di sicurezza per falciatrice a dischi 1340

Albero cardanico con frizione di sicurezza per falciatrice a dischi 1340

Albero cardanico con frizione antisaltellamento di ricambio all'ingrosso per falciatrice a dischi 1340 / Hesston 1340 e 1345. Il gruppo CV doppio 55N sostituisce un giunto CV a 80 gradi sul lato del trattore e un giunto CV a 50 gradi sul lato della combinazione disco. La connessione del trattore è tipicamente 1.375-21; Il collegamento dell'attrezzo è un morsetto rotondo da 1,50"; la costruzione utilizza estremità a 6 scanalature da 1-3/8". La frizione a doppio disco è impostata su una coppia di slittamento di 2.800 N·m e si reinserisce in caso di sovraccarico. I numeri di parte 14656849, 82-14656849 e 83-14656849 sono elencati per l'assemblaggio completo, metà attrezzo e metà trattore. La compatibilità include Hesston 1340/1345, CaseIH 8312 selezionato, Massey Ferguson PTD 12 e New Idea 5512. MOQ, personalizzazione e tempi di consegna vengono quotati per ordine dopo la conferma del numero di parte e delle dimensioni della connessione.

Sostituzione OEM all'ingrosso · Trasmissione della falciatrice a dischi

Albero cardanico con frizione di scorrimento all'ingrosso per falciatrice a dischi 1340 - Specifiche, quantità minima richiesta, personalizzazione e tempi di consegna per Hesston 1340/1345 e falciatrici a disco compatibili

Si tratta di un albero cardanico con frizione a slittamento sostitutiva per la falciatrice a dischi 1340 e il gruppo Hesston 1340/1345. La pagina è costruita attorno ai tre controlli che decidono se l'albero è adatto: l'angolo del giunto omocinetico su ciascun lato, il trattore e implementare le dimensioni della connessione e la coppia di slittamento che protegge il cambio a disco. Numeri di parte per il completo montaggio, la metà dell'attrezzo e la metà del trattore sono elencate di seguito in modo da poter abbinare l'unità esistente prima richiedendo un preventivo.

Quotazione all'ingrossoPer ordine
MOQQuotato per ordine
PersonalizzazioneBasato su disegni
Tempi di consegnaQuotato per ordine

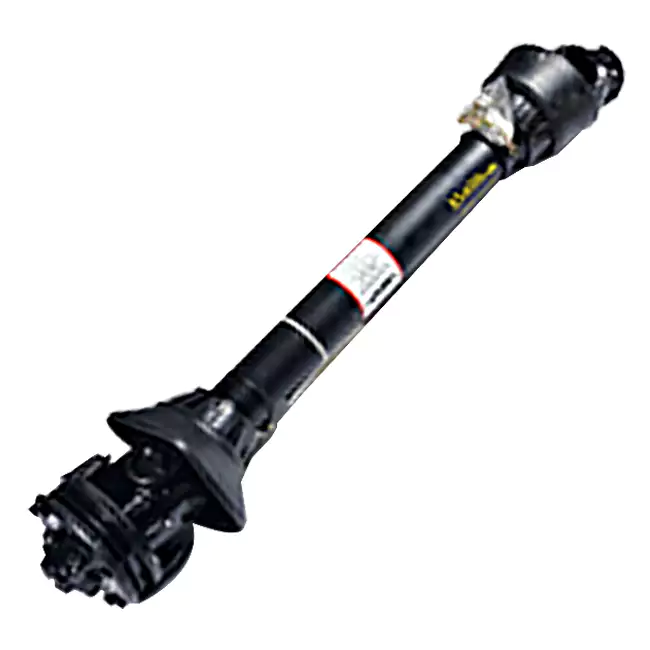

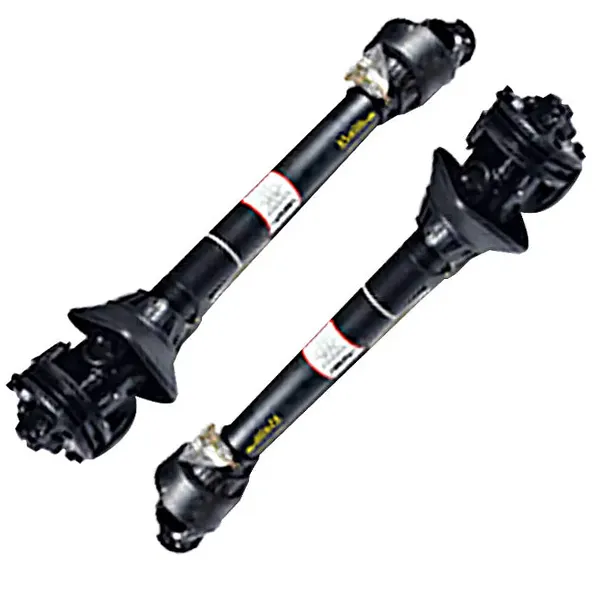

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Gruppo completo doppio CV da 55 N con frizione di sicurezza: CV di 80 gradi lato trattore, CV di 50 gradi lato disco.

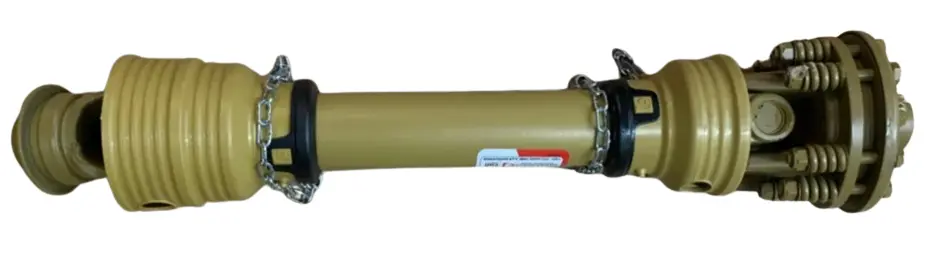

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Dettaglio frizione e forcella: frizione a doppio disco ed estremità a 6 scanalature da 1-3/8 pollici.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Riferimento dell'angolo del giunto omocinetico: lato trattore di 80 gradi e lato disco di 50 gradi.

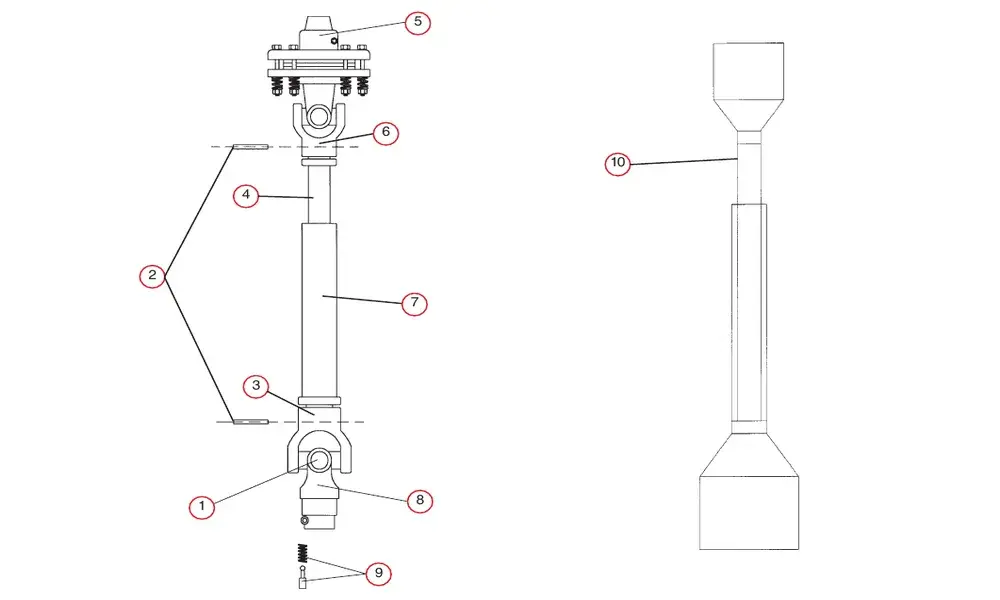

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Vista esplosa delle parti: kit trasversale, forcelle del tubo, gruppo frizione di sicurezza e protezione di sicurezza.
  • Hesston1340/1345
  • CaseIHseleziona 8312
  • Massey FergusonPTD 12
  • Nuova idea 5512
  • 55Ndoppio curriculum
  • 2.800 Nmcoppia di slittamento

Trasmissione e frizione

Riferimento dell'attrezzatura originale
55N
Angolo CV lato trattore
80 gradi
Angolo CV lato disco
50 gradi
Albero di ingresso
Tipicamente rotondo da 1,50 pollici
Estremità del trattore/attrezzo
1-3/8" a 6 scanalature
Collegamento al trattore nel 14656849
1.375-21
Implementare la connessione
Morsetto RD da 1,5".
Tipo con frizione antisaltellamento
Attrito a doppia piastra
Coppia di slittamento
2.800 Nm
Interruzione dell'alimentazione in caso di sovraccarico
Entro 0,3 secondi
Auto-reset dopo lo scivolamento
Entro 30 secondi

Costruzione e protezione

Materiale dell'albero
Acciaio legato 40Cr
Trattamento superficiale
Dacromet antiruggine
Resistenza alla nebbia salina
Supera le 1.000 ore
Disposizione dei sigilli
Paraolio scheletrato a tre labbri + anello rimozione truciolo magnetico
Protezione dalla polvere
Copertura antipolvere completamente chiusa
Riferimento alla contaminazione
ISO 4406 18/16 dopo 500 h in sabbia, polvere e rugiada
Riferimento velocità lama
1.800–2.200 giri al minuto
Smorzamento
Smorzamento idraulico + precarico molla
Indicazione di usura
Anello indicatore visivo di usura
Riferimento al consumo di carburante
Riduzione del 12% sul materiale fornito

Tabella dei codici articolo: gruppo completo e metà

Codici del gruppo CV doppio e del semialbero 55N
Numero di parte Trattore Attrezzo Descrizione
14656849 1.375-21 Morsetto RD da 1,5". 55N 80x50 Doppio CV
82-14656849 nessuno Morsetto RD da 1,5". 55N 50 gradi CV metà (attrezzo)
83-14656849 1.375-21 nessuno 55N 80 gradi CV metà (trattore)

Il gruppo completo è il codice articolo da ordinare quando entrambe le metà vengono sostituite. Se solo la metà del trattore o la metà dell'attrezzo è usurata, il numero del semialbero è quello da abbinare. Le due metà sono elencate separatamente perché l'angolo CV è diverso tra il lato trattore e il lato disco. Per altre applicazioni della falciatrice a dischi, vedereAlbero cardanico per macchine a dischicategoria.

Parti del prodotto: numeri di riferimento per la sostituzione in assistenza

Parti di ricambio per numero di riferimento e colonna del numero di parte
Rif. NO. Nome della parte 147129 147134 147248
1 Kit Croce 170015 170020 170020
2 Perno a rullo 170120 170120 170120
3 Forcella con estremità del tubo femmina 151050 151070 151070
4 Camera d'aria 151090 151092 151092
5 Gruppo frizione antisaltellamento — — —
6 Forcella con estremità tubo maschio 151045 151065 151065
7 Tubo esterno 151091 151093 151093
8 Forcella terminale del trattore 151035 151055 151055
9 Pin di disconnessione rapida 170110 170110 170110
10 Scudo di sicurezza 124310 124315 124315
10 Scudo di sicurezza Eurocardan 124311 124316 124316

La tabella delle parti serve per la sostituzione in servizio dei singoli componenti. Quando si ordina un albero di ricambio completo, utilizzare il codice articolo dell'assieme nella tabella precedente. Il più ampioGamma di alberi cardanicielenca altre trasmissioni agricole categorie.

Comportamento della frizione: cosa protegge l'impostazione a 2.800 N·m

Durante la falciatura normale

Stato della frizione
Impegnato
Coppia trasmessa
Fino a 2.800 N·m
Riferimento velocità lama
1.800–2.200 giri al minuto
Smorzamento
Precarico idraulico + molla

La frizione a doppia piastra rimane innestata mentre la falciatrice a dischi taglia normalmente. Lo smorzamento idraulico e La disposizione del precarico della molla ha lo scopo di mantenere stabile la velocità della lama quando la resistenza fluttua su pendii e bagnato terra.

Quando il tosaerba colpisce una pietra o una radice

Stato della frizione
Scivola
Interruzione di corrente
Entro 0,3 secondi
Reset
Auto-reset entro 30 secondi
Controllo dell'usura
Anello indicatore visivo di usura

La frizione a slittamento è la parte che sopporta l'ammortizzatore al posto del cambio a disco. La molla autoripristinante Il sistema ripristina la trasmissione una volta rimossa l'ostruzione e l'anello indicatore di usura fornisce un riferimento visivo per quando i dischi della frizione necessitano di attenzione.

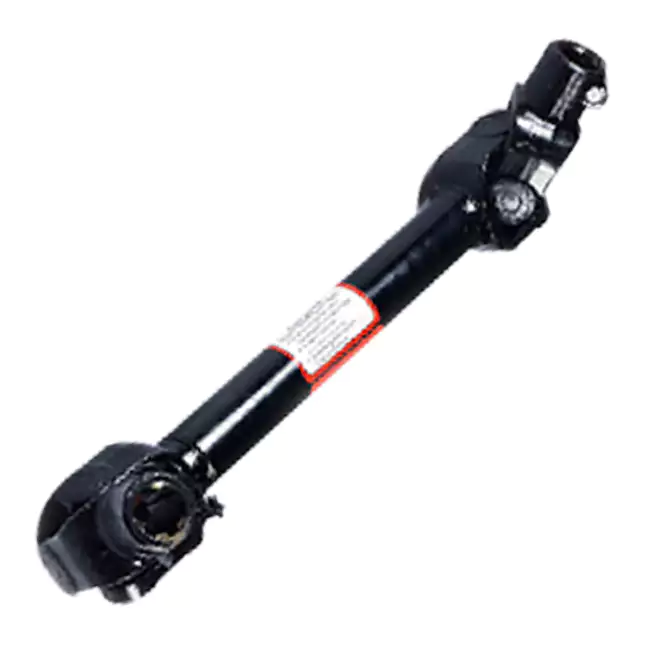

La coppia di slittamento di 2.800 N·m è quella indicata nel materiale del prodotto fornito. Confermare l'impostazione rispetto a modello della falciatrice a dischi e la presa di forza del trattore prima dell'ordine. Per la trasmissione dell'attrezzo corrispondente, vedere ilAlbero cardanico per macchine a dischi New Hollandpagina come riferimento incrociato per le configurazioni lato disco.

Prima di richiedere un preventivo

  1. Conferma il modello del tosaerba e il codice articolo esistente

    Falciatrice a dischi 1340, Hesston 1340/1345, CaseIH 8312 selezionato, Massey Ferguson PTD 12 e New Idea 5512 sono i riferimenti di compatibilità nel materiale fornito. Il codice articolo dell'albero esistente è il modo più rapido per confermare la sostituzione.

  2. Confermare la scanalatura della presa di forza del trattore

    Il gruppo completo 14656849 è elencato con un attacco al trattore 1.375-21. Se il trattore utilizza un diverso manicotto della presa di forza, confermare la metà del trattore separatamente utilizzando 83-14656849 o equivalente.

  3. Confermare la connessione dell'attrezzo

    Il lato dell'attrezzo è elencato come morsetto RD da 1,5" nel gruppo completo e nella metà dell'attrezzo 82-14656849. Se l'ingresso del disco utilizza un morsetto o una forcella diversa, confermare la metà dell'attrezzo prima di ordinare.

  4. Confermare la coppia di slittamento e le condizioni della frizione

    La frizione è tarata a 2.800 N·m nel materiale fornito. Se la frizione esistente è stata regolata o il tosaerba funziona con una scatola del cambio diversa, verificare l'impostazione dello slittamento confrontandola con il manuale del tosaerba prima di preventivare la sostituzione.

MOQ, personalizzazione e tempi di consegna sono indicati per ordine perché dipendono dal fatto che l'ordine sia completo gruppo o un semialbero e se le dimensioni della connessione corrispondono ai codici standard. Niente in questa pagina si impegna a rispettare un MOQ fisso o un tempo di consegna che non sarebbe valido per una configurazione diversa. Per una trasmissione correlata categoria, vedere ilAlbero cardanico per miscelatori di mangimiallineare.

Invia il modello del tosaerba e il numero di parte esistente

Inviare il modello della falciatrice a dischi, il codice articolo dell'albero esistente e la chiavetta della presa di forza del trattore. Confermeremo se il gruppo completo 14656849, la metà attrezzo 82-14656849 o la metà trattore 83-14656849 è quello corretto corrispondere ed emettere un preventivo con MOQ e tempi di consegna per quella configurazione.
