Quali sono le differenze tra i riduttori epicicloidali in linea e ad angolo retto?

Nei moderni sistemi di controllo del movimento, la scelta del riduttore determina direttamente l'efficienza, l'affidabilità e la stabilità operativa del sistema a lungo termine. Tra le soluzioni di trasmissione di precisione più utilizzate, laRiduttore planetariosi distingue per la struttura compatta, l'elevata densità di coppia e l'eccellente distribuzione del carico. Tuttavia, molti ingegneri, responsabili degli acquisti e progettisti di apparecchiature devono ancora affrontare una domanda critica durante la selezione: quali sono le differenze tra i riduttori epicicloidali in linea e quelli ad angolo retto e come dovrebbero essere applicati negli ambienti industriali reali?

Con oltre due decenni di esperienza nel settore, Raydafon Technology Group Co.,Limited ha lavorato a stretto contatto con integratori di automazione, produttori OEM e utenti finali nei settori della robotica, dell'imballaggio, dei macchinari CNC e della movimentazione dei materiali. In questo articolo, forniamo un confronto completo e guidato dalla progettazione tra progetti in linea e ad angolo retto, che copre struttura, prestazioni, vincoli di installazione e logica di selezione da una prospettiva pratica radicata nella nostra esperienza di produzione in fabbrica e di applicazione sul campo.

Sommario

• Qual è il principio strutturale dei riduttori epicicloidali in linea?
• Qual è il principio strutturale dei riduttori epicicloidali ad angolo retto?
• In che modo i riduttori epicicloidali in linea e ad angolo retto differiscono in termini di prestazioni?
• Perché i riduttori in linea e ad angolo retto vengono utilizzati in diverse applicazioni?
• In che modo lo spazio di installazione e la progettazione del sistema dovrebbero influenzare la scelta?
• Quali parametri del prodotto contano di più quando si confrontano questi due tipi?

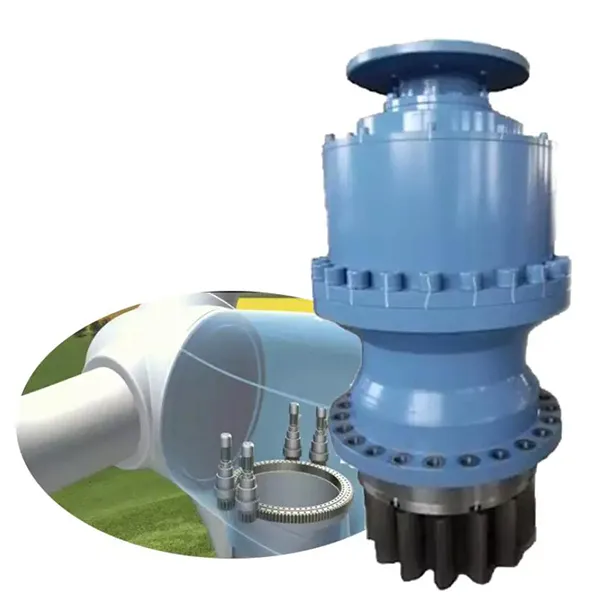

Qual è il principio strutturale dei riduttori epicicloidali in linea?

Un riduttore epicicloidale in linea è progettato in modo tale che l'albero di ingresso e l'albero di uscita siano allineati lungo lo stesso asse centrale. Questa configurazione coassiale consente alla potenza di fluire in linea retta dal motore attraverso gli stadi del riduttore epicicloidale fino all'uscita. ARaydafon, i nostri team di ingegneri consigliano spesso questa struttura quando la semplicità del sistema, l'elevata efficienza e la lunghezza assiale compatta sono le principali priorità di progettazione.

Da un punto di vista meccanico, il design in linea è costituito da un ingranaggio centrale azionato direttamente dall'albero motore, più ingranaggi planetari montati su un supporto e una corona dentata interna fissata all'interno dell'alloggiamento. Il carico è distribuito uniformemente sugli ingranaggi planetari, il che migliora la trasmissione della coppia e riduce lo stress localizzato.

Le principali caratteristiche strutturali includono:

• Alberi di ingresso e uscita coassiali, per ridurre al minimo la deviazione angolare
• Meno componenti intermedi rispetto ai design angolari
• Percorso di trasmissione della potenza ottimizzato per un'elevata efficienza meccanica
• Dimensioni radiali compatte adatte a layout macchina stretti

Poiché il flusso di potenza rimane lineare, i riduttori epicicloidali in linea generalmente raggiungono livelli di efficienza più elevati, spesso superiori al 95% per stadio. Ciò è particolarmente utile nei sistemi servoazionati dove sono richiesti un controllo preciso della velocità e una perdita di energia minima. La nostra esperienza nella produzione in fabbrica dimostra che i progetti in linea semplificano anche l'assemblaggio e l'allineamento, il che contribuisce a garantire una qualità costante e una durata a lungo termine.

Qual è il principio strutturale dei riduttori epicicloidali ad angolo retto?

I riduttori epicicloidali ad angolo retto sono progettati per cambiare la direzione della trasmissione di potenza di 90 gradi. Ciò viene generalmente ottenuto attraverso l'integrazione di uno stadio di ingranaggio conico o ipoide combinato con uno stadio di riduzione planetaria. A differenza dei modelli in linea, gli alberi di ingresso e di uscita sono perpendicolari, consentendo ai progettisti di reindirizzare il movimento all'interno di spazi macchina limitati.

Presso Raydafon Technology Group Co.,Limited, vediamo spesso configurazioni ad angolo retto selezionate per apparecchiature in cui i motori verticali devono azionare carichi orizzontali o dove l'architettura della macchina limita lo spazio assiale. I nostri progetti di fabbrica integrano ingranaggi conici rettificati di precisione con stadi planetari temprati per garantire che la capacità di coppia venga mantenuta nonostante il cambiamento angolare.

Le principali caratteristiche strutturali includono:

• Orientamento perpendicolare dell'albero di ingresso e di uscita
• Stadio di marcia aggiuntivo per il cambio di direzione
• Alloggiamento rinforzato per supportare carichi combinati radiali e assiali
• Opzioni di montaggio flessibili per layout di apparecchiature complesse

Sebbene i riduttori epicicloidali ad angolo retto possano introdurre perdite di trasmissione leggermente più elevate rispetto alle versioni in linea, le moderne tecniche di produzione e la geometria dei denti ottimizzata riducono significativamente questo divario. Nelle applicazioni del mondo reale, i vantaggi spaziali spesso superano le piccole differenze di efficienza.

In che modo i riduttori epicicloidali in linea e ad angolo retto differiscono in termini di prestazioni?

Il confronto delle prestazioni è uno degli aspetti più critici nella scelta di unRiduttore planetario. I design in linea e ad angolo retto presentano caratteristiche prestazionali distinte che influenzano la coppia erogata, l'efficienza, il livello di rumore e il comportamento termico.

Nella nostra esperienza, i design in linea sono spesso preferiti per le applicazioni servo ad alta velocità dove dominano efficienza e precisione. I progetti ad angolo retto, tuttavia, eccellono negli scenari in cui i vincoli di layout meccanico comprometterebbero altrimenti l'integrazione del sistema. Entrambe le opzioni sono prodotte nel nostro stabilimento con identici standard di qualità, garantendo prestazioni affidabili a lungo termine.

Perché i riduttori in linea e ad angolo retto vengono utilizzati in diverse applicazioni?

Il contesto applicativo gioca un ruolo decisivo nella scelta del riduttore. I riduttori epicicloidali in linea sono comunemente utilizzati nella robotica, nelle macchine CNC e nelle linee di assemblaggio automatizzate dove è possibile l'integrazione del motore in linea retta. Il loro ingombro radiale compatto e l'elevata precisione li rendono ideali per i sistemi di posizionamento dinamico.

I riduttori epicicloidali ad angolo retto sono ampiamente applicati nei sistemi di trasporto, nei macchinari per l'imballaggio e nelle apparecchiature di sollevamento. Quando i telai della macchina limitano il posizionamento del motore, il reindirizzamento della potenza a 90 gradi consente un utilizzo efficiente dello spazio senza sacrificare la coppia erogata.

Le preferenze applicative tipiche includono:

• Riduttore epicicloidale in linea per servoassi, giunti robotici e utensili di precisione
• Riduttore epicicloidale ad angolo retto per trasportatori, piattaforme girevoli e elevatori verticali
• Progettazioni in linea per requisiti di alta velocità e gioco ridotto
• Design ad angolo retto per layout compatti e multidirezionali

Presso Raydafon Technology Group Co.,Limited, i nostri ingegneri applicativi valutano il tipo di carico, il ciclo di lavoro e i vincoli di installazione per consigliare la configurazione ottimale del riduttore epicicloidale per ciascun progetto.

In che modo lo spazio di installazione e la progettazione del sistema dovrebbero influenzare la scelta?

Lo spazio di installazione spesso determina se è fattibile un riduttore in linea o ad angolo retto. Le unità in linea richiedono una lunghezza assiale sufficiente ma offrono un'espansione radiale minima. Le unità ad angolo retto riducono i requisiti assiali aumentando le dimensioni radiali. Dai nostri progetti di personalizzazione della fabbrica, abbiamo osservato che la pianificazione del layout in fase iniziale riduce significativamente i costi di riprogettazione. Gli ingegneri che prendono in considerazione l'orientamento del cambio durante la fase di progettazione concettuale ottengono un migliore equilibrio del sistema e una maggiore durata dei componenti.

Le considerazioni chiave sull'installazione includono:

• Spazio assiale e radiale disponibile
• Orientamento del motore e passaggio dei cavi
• Direzione del carico e resistenza della superficie di montaggio
• Accessibilità per manutenzione

Il nostro team di Raydafon Technology Group Co.,Limited collabora spesso con gli OEM per regolare le dimensioni dell'alloggiamento, le interfacce dell'albero e le flange di montaggio per garantire un'integrazione perfetta nelle apparecchiature esistenti.

Quali parametri del prodotto contano di più quando si confrontano questi due tipi?

Quando si confrontano i riduttori epicicloidali in linea e ad angolo retto, i parametri tecnici forniscono criteri oggettivi per la selezione. Entrambi i modelli possono essere realizzati per soddisfare specifiche rigorose, ma i loro intervalli di parametri possono differire in base alla struttura.

Il nostro processo di produzione in fabbrica garantisce un controllo coerente dei parametri sia sui modelli in linea che su quelli ad angolo retto. Allineando la selezione dei materiali, il trattamento termico e la lavorazione di precisione, forniamo una qualità stabile indipendentemente dalla configurazione.

Conclusione: in che modo la scelta giusta può migliorare le prestazioni del sistema?

Comprendere quali sono le differenze tra i riduttori epicicloidali in linea e ad angolo retto consente un processo decisionale più informato sia in fase di progettazione che in fase di approvvigionamento. I design in linea offrono efficienza e semplicità superiori, mentre i design ad angolo retto offrono una flessibilità senza pari nei layout vincolati. Nessuna delle due opzioni è universalmente superiore; la scelta ottimale dipende dai requisiti specifici dell'applicazione.

Noi di Raydafon Technology Group Co., Limited crediamo che un riduttore epicicloidale ben abbinato migliori non solo le prestazioni della macchina ma anche l'affidabilità operativa a lungo termine. Il nostro approccio orientato alla progettazione garantisce che le nostre soluzioni siano in linea con le esigenze del mondo reale, dai modelli standard ai progetti completamente personalizzati prodotti nella nostra fabbrica.

Se stai pianificando un nuovo progetto o aggiornando le apparecchiature esistenti, il nostro team tecnico è pronto a supportare il tuo processo di selezione con approfondimenti pratici e consigli su misura.Contattacioggi per discutere di come le nostre soluzioni di trasmissione planetaria possono migliorare l'efficienza e la competitività del vostro sistema.

Domande frequenti: quali sono le differenze tra i riduttori epicicloidali in linea e ad angolo retto?

Q1: Quali sono le differenze in termini di efficienza tra i riduttori epicicloidali in linea e ad angolo retto?
A1: I riduttori epicicloidali in linea generalmente raggiungono un'efficienza maggiore perché la potenza scorre lungo un asse rettilineo con meno punti di ingranamento, mentre le versioni ad angolo retto includono uno stadio di ingranaggio aggiuntivo per cambiare direzione, con conseguenti perdite leggermente più elevate.

Q2: Quali sono le differenze tra i riduttori epicicloidali in linea e ad angolo retto nello spazio di installazione?
R2: I design in linea richiedono più spazio assiale ma meno spazio radiale, mentre i design ad angolo retto riducono la lunghezza assiale e consentono un posizionamento flessibile del motore a scapito di maggiori dimensioni radiali.

Q3: Quali sono le differenze tra i riduttori epicicloidali in linea e ad angolo retto in termini di capacità di coppia?
R3: Entrambi i modelli possono fornire livelli di coppia simili se progettati correttamente, sebbene i riduttori ad angolo retto facciano affidamento su alloggiamenti rinforzati per gestire le direzioni di carico combinate.

Q4: Quali sono le differenze tra i riduttori epicicloidali in linea e ad angolo retto nella manutenzione?
R4: I riduttori in linea richiedono in genere meno manutenzione grazie alla struttura più semplice, mentre i riduttori ad angolo retto potrebbero richiedere un'ispezione aggiuntiva a causa della fase dell'ingranaggio conico.

Q5: Quali sono le differenze tra i riduttori epicicloidali in linea e ad angolo retto in termini di idoneità all'applicazione?
A5: I riduttori in linea sono adatti a sistemi ad alta precisione e ad alta velocità, mentre i riduttori ad angolo retto eccellono in layout di macchine con vincoli di spazio o multidirezionali.

Q6: Quali sono le differenze tra i riduttori epicicloidali in linea e ad angolo retto nella complessità della produzione?
R6: I progetti ad angolo retto implicano processi di lavorazione e allineamento più complessi, mentre i progetti in linea traggono vantaggio da una produzione e un assemblaggio semplificati.
