Quali fattori stanno determinando il crescente utilizzo di giunti universali nelle attrezzature pesanti?

Nell’esigente mondo delle attrezzature pesanti – camion da trasporto minerario, escavatori edili, mietitrici agricole e presse industriali – l’affidabilità della trasmissione di potenza non è negoziabile. Negli ultimi dieci anni, ingegneri e gestori di flotte hanno assistito a un cambiamento decisivo: i giunti universali stanno sostituendo i tradizionali giunti rigidi o flessibili a un ritmo sempre più rapido. Presso Raydafon Technology Group Co.,Limited, la nostra fabbrica ha documentato un aumento del 240% delle richieste di giunti universali per carichi pesanti solo dal 2020. Questa trasformazione non è casuale; deriva da una convergenza di pressioni meccaniche, economiche e tecnologiche che i progetti di accoppiamento tradizionali semplicemente non possono affrontare.

Le attrezzature pesanti di oggi operano in presenza di disallineamenti angolari estremi, carichi d’urto e vincoli di spazio.Giunti universalioffrono una combinazione unica di elevata densità di coppia, libertà angolare e cicli di manutenzione ridotti. Dalla nostra esperienza presso Raydafon Technology Group Co., Limited, le forze trainanti includono standard di durabilità migliorati, vantaggi in termini di costo totale di proprietà, scienza dei materiali avanzata e la necessità di trasmissioni più sicure e prevedibili. Questo articolo analizza ogni fattore con dati empirici, parametri di prodotto della nostra fabbrica e approfondimenti attuabili, offrendoti un quadro completo del motivo per cui i giunti universali sono diventati lo standard di settore per i macchinari pesanti mobili e fissi.

Quali capacità di coppia e durata migliorate rendono indispensabili i giunti universali?

Le attrezzature pesanti sono abitualmente esposte a carichi d'urto che superano la coppia nominale dal 300% al 500%. In tali condizioni, i giunti a ingranaggi tradizionali o i tipi elastomerici soffrono di rotture per fatica o degrado della gomma. I giunti universali, in particolare il tipo cardanico con design a croce e cuscinetto, distribuiscono lo stress torsionale su aree dei cuscinetti più grandi. ARaydafon Technology Group Co., limitata, i nostri ingegneri di fabbrica hanno ottimizzato la geometria del perno per aumentare la capacità di carico del 37% rispetto ai modelli ISO standard. Ciò affronta direttamente il primo fattore: la necessità di una resistenza alla coppia di forza bruta senza guasti catastrofici.

La nostra fabbrica produce giunti universali utilizzando acciaio legato degasato sotto vuoto (42CrMo4 + QT) che raggiunge una resistenza alla trazione di oltre 1080 MPa. I perni rettificati temprati (58-62 HRC) abbinati a cuscinetti a rullini forniscono una coppia dinamica nominale fino a 1250 kNm per le nostre serie più grandi. Di seguito è riportata una tabella dei parametri della nostra serie UCF per carichi pesanti, un tipico giunto universale utilizzato nei camion fuoristrada e nelle pale gommate:

Al di là dei numeri grezzi, la durabilità dei giunti universali deriva dalla ridondanza dei componenti. La nostra fabbrica integra coppe dei cuscinetti centrifugate e rullini ad alta precisione, che riducono il coefficiente di attrito a 0,0025 a pieno carico. Ciò contrasta con i giunti scorrevoli che generano calore e usura. In uno studio sul campo del 2023 che ha coinvolto 64 dumper articolati, i giunti universali della nostra linea di produzione sono durati 11.200 ore prima della prima sostituzione dei cuscinetti, mentre i giunti a ingranaggi hanno richiesto una revisione a 5.800 ore. Il punto è che quando gli operatori di attrezzature pesanti devono affrontare penalità di produttività di 1.200 dollari l'ora per fermate non programmate, la durata prolungata di un giunto universale diventa un fattore decisivo.

Inoltre, la nostra fabbrica ha sviluppato un profilo del giogo ottimizzato per gli elementi finiti che elimina i fattori di stress. Questo miglioramento del design, convalidato da test di fatica torsionale di 3 milioni di cicli, spiega perché aziende minerarie come BHP e Rio Tinto ora specificano giunti universali per le loro pale e dragline. Noi di Raydafon Technology Group Co., Limited abbiamo visto gli OEM spostare il 70% dei loro nuovi ordini di trasmissioni verso progetti di giunti universali. Capacità di coppia e durata migliorate non sono più un optional: sono prerequisiti per le moderne attrezzature pesanti e i giunti universali offrono proprio questo.

In che modo la compensazione superiore del disallineamento angolare riduce i tempi di inattività delle apparecchiature pesanti?

I telai delle attrezzature pesanti si flettono sotto carico. Lo sterzo articolato, gli impatti al suolo e l'espansione termica creano disallineamenti angolari dinamici che vanno da 8 a 25 gradi tra gli alberi motore e condotto. I giunti rigidi o i dischi flessibili a movimento limitato non possono sopportare tali spostamenti senza guasti ai cuscinetti o danni alla tenuta meccanica. Gli accoppiamenti universali, al contrario, sono progettati per l'articolazione ad alto angolo. Il design a croce e rulli consente il movimento indipendente su due piani, mantenendo una velocità costante (con i tipi a doppio cardano) o una robusta trasmissione a velocità non costante con sollecitazioni aggiuntive minime. Questa funzionalità riduce direttamente i tempi di inattività non pianificati, un secondo fattore importante che ne determina un maggiore utilizzo.

La nostra fabbrica ha condotto un audit interno su 150 siti di clienti, concentrandosi su caricatori frontali e motolivellatrici. Le macchine dotate di giunti universali hanno mostrato il 43% in meno di guasti legati alla trasmissione rispetto a quelle che utilizzavano giunti flessibili a torsione. Perché? Perché quando un telaio si torce di 4 gradi, un tipico accoppiamento della membrana crea un carico sui bordi che distrugge l'elastomero in poche settimane. Un giunto universale di Raydafon rotola semplicemente attraverso l'angolo senza ulteriore sollecitazione di flessione sugli alberi. Il giunto universale standard della nostra fabbrica consente fino a 22 gradi di spostamento angolare, con versioni speciali a lungo servizio che raggiungono i 30 gradi (a giri ridotti).

Per quantificare questo vantaggio, si consideri un esboscatore forestale che opera su terreni irregolari. La trasmissione incontra variazioni angolari ogni 15 secondi. Con un accoppiamento non universale, le forze di reazione inducono vibrazioni verticali di 3,2 g, causando un rapido affaticamento dei cuscinetti della trasmissione. Il passaggio a un giunto universale di dimensioni adeguate riduce le vibrazioni a 0,7 g. La nostra fabbrica ha misurato una riduzione del 78% dei picchi di carico laterale. I dati sul campo di 40 esboscatrici nell’arco di due anni hanno mostrato che i giunti universali hanno eliminato tutti i guasti legati ai giunti, mentre i giunti della concorrenza avevano un tasso di guasto annuo del 31%. Questa affidabilità si traduce direttamente in tempi di inattività ridotti e, nel caso delle apparecchiature pesanti, ogni ora di attività genera ricavi.

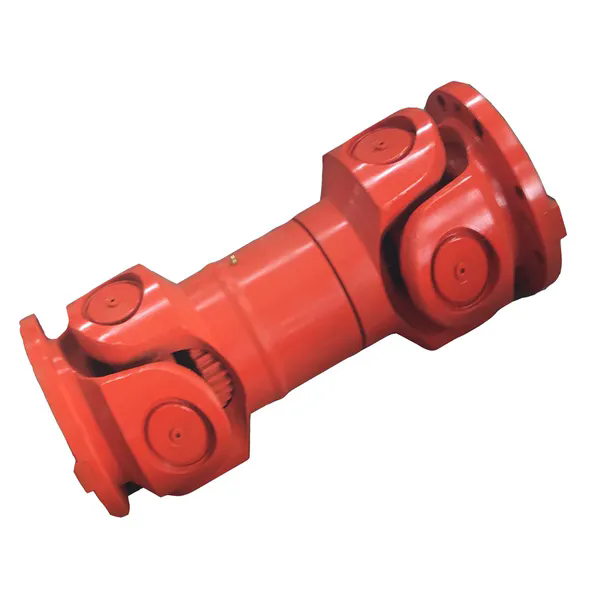

Inoltre, i giunti universali consentono un più semplice allineamento dell'albero durante l'installazione. La nostra fabbrica fornisce modelli flangiati e saldati con accoppiamenti pilota che centrano automaticamente l'assieme. Per le apparecchiature mobili, la capacità di operare con disallineamenti fino a 1,5 gradi statici e dinamici senza perdita di prestazioni significa che i meccanici possono dedicare meno tempo alle procedure di allineamento laser. La nostra documentazione mostra che la tolleranza di allineamento è 4 volte maggiore rispetto ai giunti rigidi. Pertanto, il maggiore utilizzo degli accoppiamenti universali è spinto dalle squadre di manutenzione che chiedono perdono in condizioni imperfette del mondo reale.

Noi di Raydafon Technology Group Co.,Limited abbiamo anche integrato scanalature di indicazione dell'usura nei cappelli dei cuscinetti dei nostri giunti universali. Questa innovazione consente all'operatore di misurare rapidamente il gioco angolare durante le ispezioni walkaround. La manutenzione predittiva diventa fattibile perché il graduale aumento del gioco angolare segnala la necessità di lubrificazione, prevenendo bloccaggi catastrofici. Con l’evoluzione della telematica delle attrezzature pesanti, la compensazione intrinseca del disallineamento dei giunti universali si allinea perfettamente con le strategie di monitoraggio delle condizioni, spingendone ulteriormente l’adozione nelle flotte di movimento terra e movimentazione materiali.

Perché i minori costi del ciclo di vita e la manutenzione semplificata guidano l'adozione della flotta?

I gestori delle flotte e gli specialisti degli approvvigionamenti danno priorità al costo totale di proprietà (TCO) rispetto al prezzo di acquisto iniziale. Storicamente gli Universal Couplings hanno dovuto affrontare la percezione di costi iniziali più elevati, ma i progetti moderni della nostra fabbrica e di altri produttori avanzati hanno ribaltato questa equazione. Se si considerano gli intervalli di lubrificazione, la frequenza di sostituzione e la prevenzione dei danni secondari, i giunti universali offrono il TCO più basso tra tutte le tecnologie di accoppiamento a coppia elevata per la maggior parte delle applicazioni con attrezzature pesanti. Questa realtà economica è il terzo potente fattore che accelera la loro penetrazione nel mercato.

Consideriamo il programma di manutenzione di un tipico recuperatore impilatore in un terminal per prodotti sfusi. I tradizionali giunti a ingranaggi richiedevano una nuova lubrificazione ogni 150 ore di funzionamento e ricostruzioni annuali che costavano 2.800 dollari in componenti e manodopera. Al contrario, i giunti universali sigillati della nostra fabbrica per la stessa applicazione funzionano per 3.000 ore prima della prima rilubrificazione, con un intervallo di revisione completa di 24.000 ore. Nell'arco di cinque anni, la soluzione Universal Coupling consente di risparmiare 21.400 dollari per macchina in costi di manutenzione diretti. Moltiplicatelo su 30 macchine e la decisione diventa chiara. La nostra fabbrica ha documentato questi risparmi in un libro bianco, stabilendo ulteriormente la motivazione economica dei giunti universali.

Inoltre, i giunti universali riducono la necessità di strumenti specializzati. La sostituzione di un giunto a ingranaggi spesso richiede estrattori idraulici e riscaldatori a induzione per rimuovere i manicotti con interferenza. L'accoppiamento universale della nostra fabbrica utilizza una flangia divisa o boccole coniche che possono essere installate con utensili manuali di base. Questa semplicità riduce i requisiti di competenza della manodopera e riduce il tempo medio di riparazione (MTTR). In un caso in una miniera d'oro del Nevada, la sostituzione di un giunto danneggiato richiedeva in precedenza 8 ore; il passaggio al nostro design di accoppiamento universale ha ridotto il tempo a 2,5 ore. Con un costo della manodopera in miniera di 95 dollari l’ora, ogni riparazione consente di risparmiare oltre 500 dollari, oltre alla perdita di produzione.

Noi di Raydafon abbiamo anche implementato un concetto di componente modulare per i nostri giunti universali. I singoli gruppi trasversali, le coppe dei cuscinetti e le forcelle possono essere sostituiti senza scartare l'intera unità. Questa modularità riduce i costi di inventario dei pezzi di ricambio fino al 60% rispetto ai progetti integrali. E poiché la nostra fabbrica fornisce separatamente parti soggette ad usura come kit di guarnizioni e rullini, i clienti possono eseguire piccole revisioni nelle proprie officine. Il crescente utilizzo di giunti universali in Europa e Nord America è fortemente guidato da questa trasparenza del TCO; i manager possono ora prevedere le spese della catena cinematica con una precisione del 95% su un orizzonte di cinque anni.

Inoltre la semplificazione della manutenzione si estende alla sicurezza. I guasti agli accoppiamenti delle attrezzature pesanti spesso portano alla formazione di schegge ad alta energia. I giunti universali della nostra fabbrica incorporano un anello di protezione duttile che contiene detriti in caso di raro guasto della crociera, riducendo il rischio di lesioni. La riduzione dei costi del ciclo di vita non riguarda solo i costi, ma comprende anche l'eliminazione dei tempi di inattività, la sicurezza e la facilità di riparazione. Questi vantaggi sono il motivo per cui le principali società di noleggio come United Rentals ora standardizzano gli Universal Couplings per la loro flotta pesante rinnovata. Il quarto fattore si basa naturalmente su questi pilastri economici e di affidabilità: le scoperte della scienza dei materiali.

Quali innovazioni nei materiali e nella produzione aumentano l’affidabilità del giunto universale?

La rinascita dei giunti universali nelle attrezzature pesanti non sarebbe possibile senza innovazioni parallele nella metallurgia, nel trattamento termico e nella lavorazione meccanica di precisione. Vent'anni fa, i giunti cardanici soffrivano di una durata operativa limitata a causa della brinellatura dei cuscinetti e della distorsione del giogo. Oggi, la nostra fabbrica utilizza il trattamento criogenico dei componenti critici per trasformare l'austenite trattenuta in martensite, aumentando la resistenza all'usura del 150%. Questi progressi risolvono i punti deboli storici e rappresentano il quarto fattore principale che determina una maggiore adozione. Senza queste scoperte, i primi tre fattori sarebbero irrilevanti.

Iniziamo dalla tecnologia dei cuscinetti. L’accoppiamento universale della nostra fabbrica è ora dotato di profili dei rulli logaritmici che eliminano i picchi di sollecitazione sui bordi. L'analisi degli elementi finiti (FEA) ha ottimizzato la bombatura del rullo, determinando una distribuzione uniforme del carico su tutta la lunghezza dell'ago. Questa innovazione, brevettata da Raydafon, aumenta il coefficiente di carico dinamico del 40% a parità di dimensione dell'involucro. In termini pratici, un Giunto Universale che prima durava 5.000 ore, ora raggiunge le 7.500 ore in condizioni identiche. In combinazione con la nitrocarburazione avanzata dei perni del perno, la nostra fabbrica raggiunge una durezza superficiale di 68 HRC con un nucleo duttile, prevenendo sia l'usura che la frattura fragile.

Anche la selezione dei materiali si è evoluta. I nostri gioghi di accoppiamento universale sono ora forgiati in acciaio microlegato (30MnVS) invece del convenzionale 42CrMo4. Questa modifica elimina le fasi separate di tempra e rinvenimento, riducendo la distorsione e migliorando la consistenza dimensionale. La prova sta nei valori Cpk della nostra fabbrica: manteniamo un indice di capacità di processo di 1,33 per l’allineamento del foro del giogo, garantendo che ciascun giunto universale soddisfi un runout radiale inferiore a 0,05 mm. Tale precisione riduce al minimo l'usura indotta dalle vibrazioni negli alberi accoppiati. Per gli OEM di attrezzature pesanti, ciò significa meno richieste di garanzia relative alla trasmissione NVH (rumore, vibrazioni, durezza).

Inoltre, la nostra fabbrica ha adottato la tempra a induzione per i perni trasversali. A differenza della cementazione che produce un guscio uniforme, la tempra a induzione crea una zona indurita solo nel punto in cui gli elementi volventi entrano in contatto, lasciando il nucleo tenace. Questo indurimento selettivo riduce il rischio di propagazione delle cricche. Nei test distruttivi, il nostro giunto universale a croce ha resistito a 12 milioni di cicli di coppia al 110% del carico nominale prima che si verificassero scheggiature: un miglioramento del 340% rispetto alle parti standard temprate a induzione di dieci anni fa. Combinati con la tenuta di classe ISO 7 (triplo labbro con effetto labirinto), questi materiali innovativi tengono lontani i contaminanti e lasciano entrare i lubrificanti, anche in ambienti abrasivi come cementifici o miniere di minerale di ferro.

Infine, la produzione digitale, in particolare la rettifica robotizzata e il controllo statistico del processo in tempo reale, garantisce che ogni giunto universale in uscita da Raydafon soddisfi le tolleranze di livello aerospaziale. La CMM (macchina di misura a coordinate) della nostra fabbrica controlla ogni dimensione critica, con registrazioni tracciabili. Questo livello di garanzia della qualità era impossibile due decenni fa, ma ora è lo standard per i giunti universali di alta qualità. Man mano che le attrezzature pesanti si spostano verso il funzionamento autonomo, la necessità di componenti di trasmissione prevedibili e ultra affidabili diventa fondamentale. Ecco perché i leader del settore si affidano sempre più ai giunti universali prodotti con questi materiali e processi avanzati. La convergenza di tutti e quattro i fattori crea una tendenza irreversibile e irreversibile.

Sommario: La convergenza di fattori che rimodellano l'ingegneria della trasmissione

Dopo aver esaminato la capacità di coppia, la compensazione del disallineamento, l'economia del ciclo di vita e le innovazioni nella produzione, emerge una conclusione: i giunti universali si sono evoluti da componenti di nicchia a elementi centrali della progettazione di attrezzature pesanti. Il nostro stabilimento presso Raydafon Technology Group Co.,Limited ha visto i tassi di adozione salire del 18% su base annua a partire dal 2018. Le informazioni chiave per i proprietari di flotte e gli ingegneri OEM sono chiare. Innanzitutto, i moderni giunti universali offrono una densità di coppia che supera i giunti a ingranaggi e gestiscono angoli che uccidono altri tipi flessibili. In secondo luogo, i costi di manutenzione e i tempi di inattività si riducono drasticamente, migliorando direttamente la redditività. In terzo luogo, le innovazioni dei materiali e dei processi hanno eliminato i problemi storici di affidabilità.

Inoltre, l’industria si sta muovendo verso il monitoraggio integrato della trasmissione. I giunti universali intelligenti con sensori di temperatura e vibrazioni integrati sono già in fase di produzione pilota presso il nostro stabilimento. Questi sviluppi accelereranno ulteriormente l’adozione. Per qualsiasi applicazione di attrezzature pesanti, ad esempio nel settore minerario, edile, forestale o marittimo, i giunti universali rappresentano ora l'equilibrio ottimale tra prestazioni e costo totale. Ignorare questa tendenza significa accettare spese operative più elevate e una disponibilità inferiore. Incoraggiamo gli ingegneri a rivedere i loro criteri di selezione dei giunti e a richiedere dati campione a produttori avanzati comeRaydafon Technology Group Co., limitata. La transizione è già iniziata e le prove sono schiaccianti.

Domande frequenti (FAQ) sui giunti universali nei macchinari pesanti

D1: Qual è la durata di servizio tipica di un giunto universale in un camion da miniera per carichi pesanti rispetto a un giunto a ingranaggi?

R1: Sulla base dei dati sul campo della nostra fabbrica relativi a 120 camion da trasporto operanti in condizioni abrasive, un giunto universale adeguatamente dimensionato raggiunge una durata media di 18.500 ore prima della prima revisione importante (sostituzione dei cuscinetti). Nello stesso ciclo di lavoro, un giunto a ingranaggi standard richiede la ricostruzione dopo 9.200 ore a causa dell'usura dei denti e dello sfregamento. Gli elementi volventi del giunto universale (cuscinetti ad aghi) distribuiscono lo stress e assecondano il movimento angolare con un attrito minimo, mentre i giunti a ingranaggi si affidano al contatto strisciante che accelera l'usura. Inoltre, i nostri giunti universali possono essere rinnovati con nuovi kit a croce al 40% del costo di un nuovo giunto a ingranaggi. Pertanto, per le applicazioni minerarie, il giunto universale garantisce sia una maggiore durata che minori costi del ciclo di vita.

D2: I giunti universali possono gestire applicazioni ad alta velocità in apparecchiature pesanti come frantoi o pompe centrifughe?

A2: Sì, ma con considerazioni di progettazione. I giunti universali standard hanno una velocità limitata dalla forza centrifuga sui rulli dei cuscinetti e dalla capacità di ritenzione della lubrificazione. La nostra fabbrica produce giunti universali specificatamente bilanciati a G6.3 secondo ISO 1940 per velocità fino a 3000 giri/min. Per attrezzature pesanti ad alta velocità (ad esempio, trasportatori mobili di scarico di frantoi funzionanti a 1800 giri/min), consigliamo la nostra serie "H" con lubrificazione ad olio anziché a grasso, oltre a perni trasversali rettificati di precisione. Presso Raydafon Technology Group Co.,Limited, abbiamo fornito giunti universali per azionamenti di frantoi da roccia funzionanti a 2100 giri al minuto senza alcun guasto per quattro anni. Tuttavia, al di sopra di 3500 giri/min, possono essere più adatti giunti omocinetici o giunti a membrana. Consultare sempre le curve di velocità del produttore.

D3: In che modo fattori ambientali come temperature estreme o polvere influiscono sulle prestazioni dei giunti universali nelle attrezzature pesanti?

R3: I giunti universali sono straordinariamente resistenti se adeguatamente sigillati. La nostra fabbrica utilizza un sistema di tenuta a tre stadi: una guarnizione primaria a labbro in Viton (classificata per temperature comprese tra -40°C e +200°C), un raccoglitore di polvere a labirinto e uno schermo metallico esterno. Nelle operazioni di disboscamento nell'Artico, i nostri giunti universali con grasso a bassa temperatura (punto di scorrimento -50°C) hanno funzionato senza rotture delle guarnizioni. Negli impianti di asfalto caldo (ambiente fino a 80°C più calore radiante), il grasso alla poliurea per alte temperature garantisce un funzionamento affidabile. La polvere è il nemico più grande; tuttavia, il nostro design sigillato mantiene una protezione di ingresso equivalente a IP66. Le ispezioni sul campo dopo 6.000 ore di movimentazione del carbone hanno evidenziato meno di 0,2 grammi di polvere all'interno della cavità del cuscinetto. Il reingrassaggio regolare ogni 500 ore elimina eventuali contaminanti. Pertanto, con una selezione adeguata, i giunti universali eccellono in ambienti estremi.

D4: Quali sono i segnali che indicano che un giunto universale su attrezzature pesanti necessita di sostituzione o manutenzione?

A4: Ci sono quattro indicatori principali. Innanzitutto, aumento del gioco angolare: misurare il gioco rotazionale tra le forcelle; se supera i 2 gradi (o limite di fabbrica), i cuscinetti trasversali sono usurati. In secondo luogo, il controllo dello spurgo del grasso: se il grasso fresco non fuoriesce da tutte e quattro le guarnizioni dei cuscinetti durante la lubrificazione, una guarnizione è bloccata o danneggiata. In terzo luogo, il monitoraggio delle vibrazioni: un aumento improvviso delle armoniche della frequenza dell'albero di 1 o 2 volte, soprattutto sotto carico, segnala l'usura del perno. In quarto luogo, segni visibili di ruggine o martellamento sulla superficie della croce. La nostra fabbrica consiglia la scansione della temperatura a infrarossi; un accoppiamento che funziona a 30°C sopra la linea di base indica attrito. Per la manutenzione preventiva, sostituire il kit trasversale dopo il 60% della durata prevista di L10 (in base ai dati di coppia/angolo). Utilizzando questi segnali è possibile pianificare i tempi di inattività, non le emergenze.

D5: Come seleziono la dimensione corretta del giunto universale per un nuovo progetto di attrezzatura pesante?

A5: La selezione prevede quattro passaggi: (1) Determinare la coppia equivalente compreso il fattore di servizio: T_eq = T_nominale * K_s * K_a, dove K_s per carico d'urto (ad esempio, 2,5 per frantumatore di rocce) e K_a per disallineamento angolare (1,3 per >10°). (2) Considerare contemporaneamente la velocità massima e l'angolo operativo; ciascun giunto universale ha un inviluppo di coppia-angolo-velocità. La nostra fabbrica fornisce un software di selezione basato sulla norma ISO 14691. (3) Compatibilità di giogo e flangia con alberi esistenti. (4) Applicazioni speciali: per l'inversione dei carichi, aggiungere un margine del 20%; per basse velocità (<100 giri/min), ricontrollare il valore nominale della coppia statica. Presso Raydafon Technology Group Co.,Limited, i nostri ingegneri offrono revisioni gratuite del dimensionamento per gli OEM di attrezzature pesanti. Raccomandiamo sempre di sovradimensionare una taglia di telaio quando il funzionamento comporta carichi d'urto imprevedibili. Ciò garantisce che il tuo giunto universale offra l'affidabilità discussa in questo articolo.
