Ingranaggi conici in plastica

Raydafon produce ingranaggi conici in plastica a Ningbo, in Cina, stampati in POM e nylon per trasmissioni ad angolo retto. I rapporti standard sono 1:1, 2:1, 3:1, 4:1 e 5:1; moduli passo da M0.25 a M1; i denti contano da 10 a 60; diametri del foro da 3,0 a 10,0 mm; diametri esterni da 8,7 a 60,4 mm; temperatura di esercizio da −40 °C a +80 °C. I codici prodotto includono GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* e GB1M512BS*. Il suffisso BS indica un inserto in ottone e una vite di fissaggio. Importante: GB1M512* e GB1M512BS* si adattano solo all'ingranaggio conico da 60 denti e non sono compatibili con altri ingranaggi. La geometria dei denti modellati offre una rete silenziosa e stretta; il polimero è autolubrificante e resistente agli agenti chimici. Modulo personalizzato, numero di denti, foro, mozzo e qualità del materiale disponibili per il disegno; preventivo entro 24 ore.

Ingranaggi conici in plastica: POM e nylon stampati su misura, da M0,25 a M1

Ingranaggi ad angolo retto per piccoli meccanismi di precisione: una famiglia completa di rapporti da 1:1 a 5:1 da 10 a 60 denti, stampati in POM o nylon, con inserto in ottone e vite di fermo opzionali. Abbastanza silenzioso per macchine da caffè e stampanti, abbastanza leggero per dispositivi alimentati a batteria e fornito per disegnare ovunque nel mondo.

  • 1:1 – 5:1Rapporti standard
  • M0.25 – M1Modulo passo (mod)
  • 10 – 60Conteggi dei denti disponibili
  • Da −40 a +80 °CTemperatura operativa

Ingranaggi conici in plastica per trasmissioni ad angolo retto: POM e nylon stampati su misura

Un ingranaggio conico in plastica trasforma la trasmissione di 90 gradi utilizzando denti in polimero stampato invece di quelli in metallo tagliato. Questo singolo cambiamento elimina la necessità di lubrificazione, riduce il peso della coppia e rende la rete notevolmente più silenziosa, motivo per cui la disposizione è presente nelle macchine da caffè, nelle stampanti, nei motori per tende, nei robot aspirapolvere e nei piccoli veicoli telecomandati. Raydafon produce questa famiglia sia come produttore che come fornitore dalla propria fabbrica a Ningbo, in Cina, quindi non c'è alcun margine commerciale tra te e la macchina per lo stampaggio.

La personalizzazione copre i parametri che solitamente decidono se un ingranaggio si adatta: modulo, numero di denti, diametro del foro, dimensioni del mozzo e della borchia, rapporto e il polimero stesso. Invia un disegno, un campione di ingranaggio o anche una foto con le dimensioni e confermeremo la parte standard più vicina o quoteremo un nuovo strumento. I prodotti correlati dello stesso laboratorio includono il più ampioingranaggio in plasticagamma, ilingranaggio elicoidale in plasticafamiglia per trasmissioni ad alberi paralleli e il metalloingranaggio conicolinea dove la coppia supera ciò che il polimero può trasportare.

Specifiche degli ingranaggi conici in plastica

  • Riferimento alle dimensioni standardΦ12 mm (disponibile anche nelle misure elencate nella tabella sottostante)
  • Modulo passo (mod)M0.25, con 0.5 e 1.0 nella gamma delle parti standard
  • Tipo di materialePlastica: POM, nylon (PA) o come richiesto dal cliente
  • Rapporti1:1, 2:1, 3:1, 4:1, 5:1
  • Temperatura operativaDa −40 °C a +80 °C
  • Funzionalità opzionaliInserto in ottone, vite di fissaggio, foro e mozzo personalizzati
  • PersonalizzazioneModulo, numero di denti, foro, lunghezza del risalto, larghezza del dente, qualità del materiale

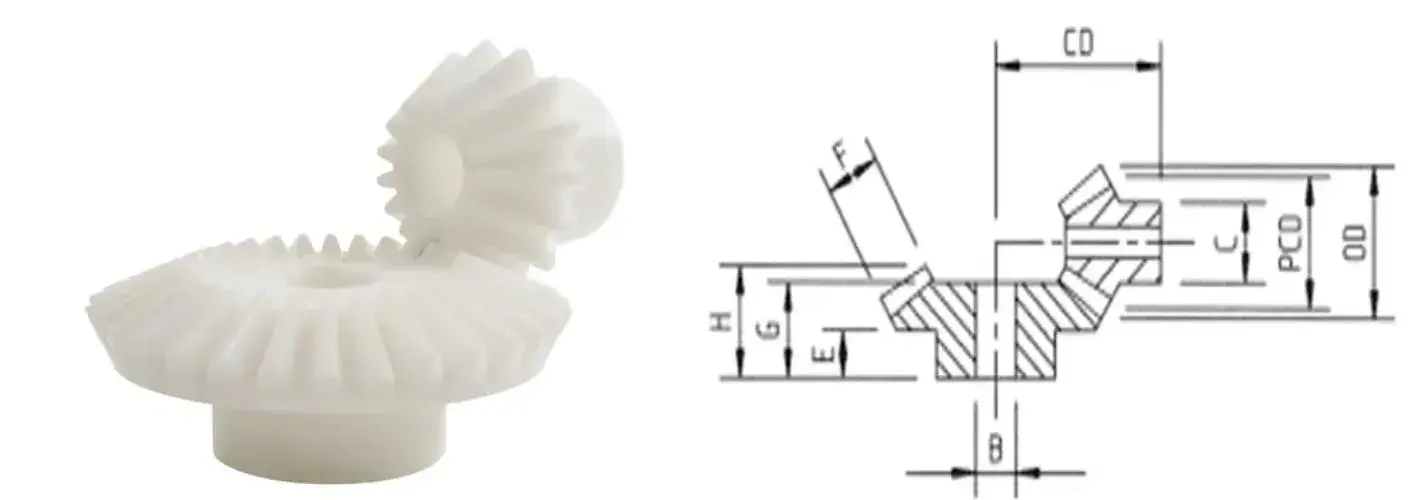

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Geometria di riferimento per la famiglia di ingranaggi conici in plastica: le lettere delle dimensioni seguenti corrispondono a questo disegno.
1:1Uguale velocità, trasferimento ad angolo retto
2:1Dimezzare la velocità di uscita
3:1Riduzione della terza velocità
4:1Riduzione di un quarto di velocità
5:1Riduzione della quinta velocità

Nota importante sulla corrispondenza:le coppie accoppiate con rapporto devono essere utilizzate insieme. Gli ingranaggi conici a denti dritti nel rapporto 1:1 sono intercambiabili all'interno del loro rapporto, male parti con rapporto 5:1 il cui codice termina con * (GB1M512* e GB1M512BS*) corrispondono solo all'ingranaggio conico da 60 denti: la loro geometria non è compatibile con nessun altro ingranaggio.Si prega di confermare il numero di parte di accoppiamento prima di ordinare.

Dimensioni, numero di denti e rapporti

Tutte le dimensioni in mm. Utilizza le lettere B, CD, C, E, F, G e H insieme al disegno di riferimento sopra per verificare il montaggio rispetto al tuo layout.

Scorri la tabella lateralmente per leggere ogni colonna. La colonna di destra mostra la versione con inserto in ottone e vite di fermo per ciascuna parte.

Parte n. Pece
(mod)
N. di
denti
Tutte le dimensioni in mm Inserto in ottone
e vite di fissaggio
Diametro esterno Diametro primitivo Diametro foro. B CD Diametro mozzo. C Lunghezza sporgenza E Larghezza del dente F Lunghezza G Lunghezza H
Rapporto 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Rapporto 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Rapporto 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Rapporto 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Rapporto 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Leggendo la tabella:le parti con il suffisso BS sono dotate di un inserto in ottone e di una vite di fissaggio per il fissaggio positivo dell'albero. Le lettere B, CD, C, E, F, G e H seguono il disegno di riferimento nella sezione delle specifiche sopra. Un trattino in una colonna di lunghezza significa che la dimensione non è applicabile a quella parte. Non sei sicuro di quale coppia si adatta al tuo layout? Invia il disegno o le dimensioni dell'albero e noi lo abbineremo.

Dettagli del prodotto

Fotografie dei nostri ingranaggi conici in plastica stampata: forma del dente, mozzo e opzione inserto in ottone.

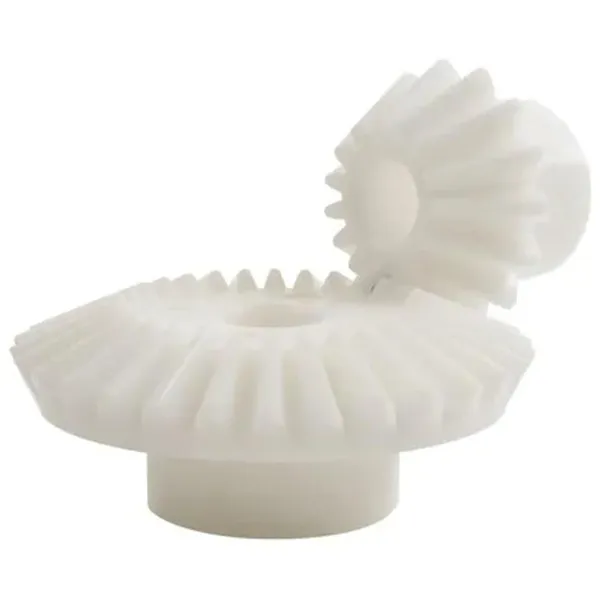

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Ingranaggi conici in plastica stampata: forma dei denti e dettagli del mozzo su tutta la gamma di rapporti.

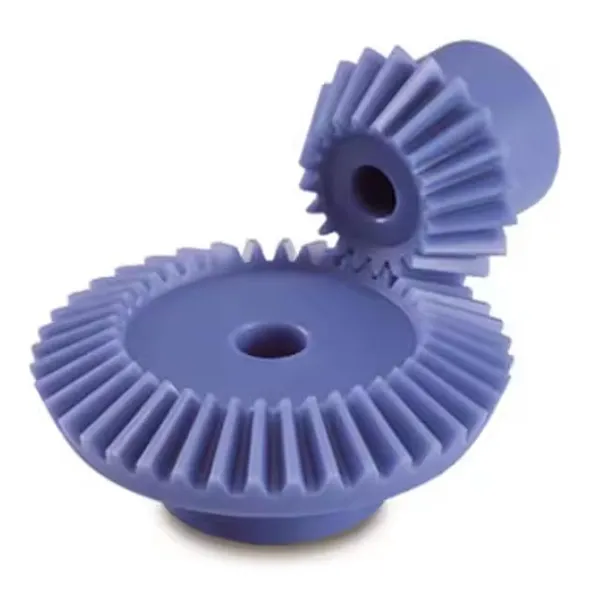

Plastic bevel gear pair in POM moulded for a right-angle drive
Coppia conica in POM per rinvio ad angolo retto.

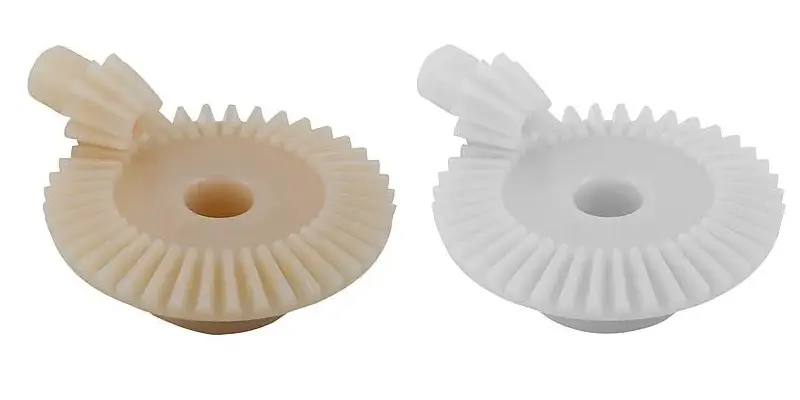

Plastic bevel gear set assembled and checked before packing
I set di ingranaggi accoppiati hanno controllato l'ingranamento e il gioco prima dell'imballaggio.

Vantaggi principali

  • Polimeri puliti e resistenti all'usuraIl POM e il nylon resistono all'umidità e a un'ampia gamma di sostanze chimiche, quindi l'ingranaggio continua a funzionare in ambienti umidi, lavati o leggermente corrosivi dove un ingranaggio in metallo placcato prima o poi si corroderebbe. Nessuna verniciatura, nessuna placcatura e nessuna pellicola d'olio da mantenere.
  • Denti modellati con precisioneLa forma del dente deriva dalla cavità dello stampo anziché da una taglierina, quindi l'impegno rimane stretto e coerente in tutto il lotto. Il risultato è una rotazione stabile e silenziosa, la proprietà che conta di più nei dispositivi sensibili al rumore come macchine da caffè e stampanti.
  • Una frazione del peso del metalloLa massa ridotta riduce il carico sugli alberi e sui cuscinetti, riduce l'inerzia necessaria al motore e prolunga la durata della batteria nei prodotti portatili e alimentati a batteria.
  • Trasmissione ad angolo retto in un involucro compattoLa geometria conica trasferisce la potenza di 90 gradi senza la necessità di un alloggiamento del cambio separato, mantenendo i piccoli meccanismi corti e semplici da assemblare.
  • Personalizzato per il tuo disegnoModulo, numero di denti, diametro del foro, dimensioni del mozzo e del mozzo, rapporto e qualità del polimero possono essere prodotti su richiesta. Se una parte standard nella tabella è adatta, lo diremo e ti faremo risparmiare sui costi degli utensili.
  • Prezzo e controllo diretti dalla fabbricaLo stampaggio, l'ispezione e l'imballaggio avvengono internamente, quindi non ci sono margini intermedi e la qualità viene controllata dallo stesso team che ha realizzato il pezzo.

Applicazioni

La combinazione di leggerezza, funzionamento silenzioso e resistenza alla corrosione rende gli ingranaggi conici in plastica adatti per piccole trasmissioni ad angolo retto in diverse famiglie di prodotti.

Dispositivi domestici intelligenti

Le macchine per tende intelligenti si aprono e si chiudono silenziosamente senza disturbare la stanza, mentre gli aspirapolvere robot utilizzano la stessa trasmissione ad angolo retto per salire e girare con un basso assorbimento di potenza e una lunga durata.

Attrezzature per ufficio

Le stampanti fanno affidamento sulla forma uniforme dei denti per un'alimentazione regolare della carta e un basso rumore di funzionamento, mentre i distruggidocumenti sfruttano la resistenza chimica e la resistenza all'usura per far fronte a carichi continui di carta senza guasti prematuri.

Giocattoli e prodotti di consumo

I veicoli telecomandati beneficiano del peso ridotto, che migliora la durata della batteria, mentre il polimero tollera cadute e urti. Sono disponibili qualità di materiali adatte per i prodotti per bambini.

Macchine da caffè e piccoli elettrodomestici

Gli azionamenti ad angolo retto negli apparecchi chiusi funzionano senza contaminazione da grasso delle parti circostanti e la rete stampata mantiene bassa la rumorosità di funzionamento negli ambienti domestici.

Strumentazione e piccoli attuatori

Trasferimenti compatti a 90 gradi nei meccanismi di misurazione e posizionamento, dove la bassa inerzia e le parti non magnetiche e antiruggine rappresentano un vantaggio.

Macchinari personalizzati

Qualsiasi piccolo azionamento ad angolo retto in cui altrimenti sarebbero necessari una coppia conica in metallo, un alloggiamento separato e un punto di lubrificazione. Invia il disegno e il dazio e ti consiglieremo su materiale e rapporto.

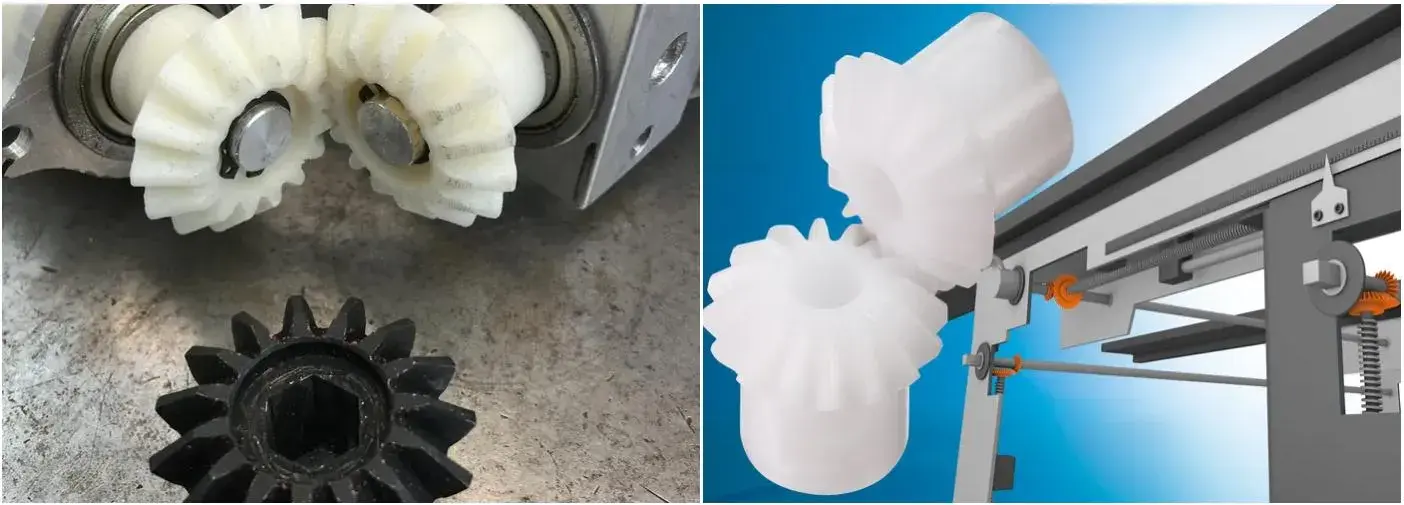

Plastic bevel gears used in smart home, office equipment and toy applications
Ingranaggi conici in plastica in servizio nelle applicazioni per la casa intelligente, le apparecchiature per ufficio e i prodotti di consumo.

Domande frequenti sull'acquirente

  • Potete produrre un ingranaggio conico in plastica su mio disegno o da un campione?SÌ. Invia un disegno quotato o l'ingranaggio campione con modulo, numero di denti, rapporto, foro e preferenza del materiale. Confermiamo se una parte standard esistente nella tabella sopra è adatta o citiamo un nuovo stampo e possiamo fornire prima un prototipo lavorato se desideri convalidare la geometria prima dell'attrezzatura.
  • Quale materiale dovrei scegliere, POM o nylon?Il POM è la scelta abituale per le coppie coniche di precisione perché è rigido, a basso attrito e dimensionalmente stabile in condizioni di umidità, che mantiene la distanza centrale e il gioco prevedibili. Il nylon è più resistente e assorbe meglio gli urti, ma assorbe l'umidità e si sposta leggermente in termini di dimensioni. Raccontaci il carico, la velocità e l'ambiente e noi ne consiglieremo uno.
  • Gli ingranaggi vengono forniti in coppia abbinata?Una coppia conica funziona correttamente solo con l'ingranaggio di accoppiamento rispetto al quale è stata progettata. Le parti contrassegnate con un asterisco (GB1M512* e GB1M512BS*) corrispondono solo all'ingranaggio da 60 denti e non sono compatibili con altri ingranaggi. Per ogni altro numero di parte, conferma con noi la parte di accoppiamento prima di ordinare e controlleremo la coppia.
  • Cosa significa il suffisso BS sul codice articolo?BS indica un inserto in ottone e una vite di fissaggio, che fornisce un fissaggio meccanico positivo all'albero invece di fare affidamento su un foro stampato semplice. È la scelta abituale quando l'ingranaggio sopporta il carico inverso o dove l'albero non deve scivolare.
  • Qual è la temperatura di lavoro e potete fornire materiale a temperatura più elevata?L'intervallo standard è compreso tra −40 °C e +80 °C. Per le apparecchiature che funzionano a temperature più elevate, è possibile richiedere materiali come PEEK o PPS; dicci la temperatura operativa continua e confermeremo di cosa ha bisogno l'applicazione.
  • Quali sono i tempi di consegna e i termini dell'ordine?Inviare il codice articolo o il disegno con la quantità richiesta. Rispondiamo indicando prezzo, eventuali requisiti di attrezzatura e tempi di consegna, normalmente entro 24 ore. Le parti standard vengono spedite dallo stock di produzione; la nuova lavorazione segue il disegno confermato.

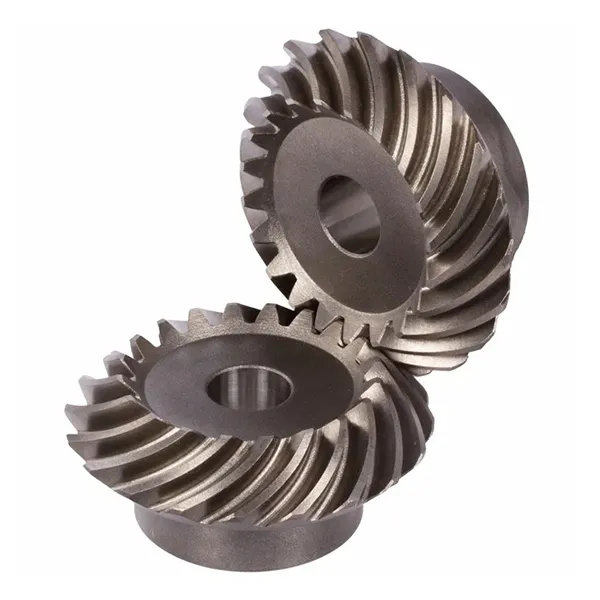

Prodotti correlati e ulteriori letture

Richiedi un preventivo per ingranaggi conici in plastica

Invia il codice prodotto dalla tabella sopra o il tuo disegno: modulo, rapporto, numero di denti, foro e quantità. Confermiamo il montaggio rispetto all'attrezzatura di accoppiamento, consigliamo il materiale e rispondiamo con prezzo e tempi di consegna entro 24 ore.

Invia richiesta ora

*I rapporti devono essere ordinati come coppie corrispondenti. Le dimensioni seguono il disegno di riferimento nella sezione specifiche; si prega di confermare il disegno finale rispetto al vostro assemblaggio prima di ordinare. Le versioni con inserto in ottone e vite di fermo sono identificate dal suffisso BS.
