Che ruolo svolgono i cilindri idraulici nelle attrezzature di coperta marine?

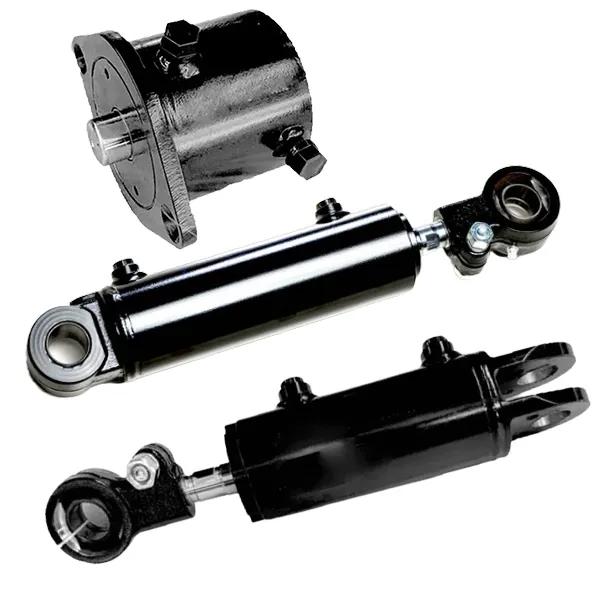

Le operazioni sul ponte marino richiedono assoluta affidabilità. Dalla movimentazione del carico in mare aperto ai sistemi di ancoraggio del verricello sotto carichi estremi, ogni componente meccanico a bordo di un'imbarcazione deve funzionare senza compromessi.Cilindro idraulicola tecnologia è al centro di questa domanda, fungendo da mezzo principale di trasmissione della forza praticamente in ogni categoria di attrezzature di coperta a motore. Raydafon Technology Group Co.,Limited ha trascorso anni a progettare questi componenti critici specificatamente per l'ambiente marino, dove la corrosione dell'acqua salata, il carico dinamico e i cicli di lavoro continui creano condizioni che nessun prodotto industriale standard può sopportare.

Questo articolo esamina esattamente quale ruolo svolge un cilindro idraulico nell'intera gamma di attrezzature di coperta marine, perché l'attuazione idraulica continua a surclassare le tecnologie concorrenti in mare e come il nostro approccio ingegneristico presso Raydafon Technology Group Co.,Limited si traduce in vantaggi prestazionali misurabili per gli operatori navali di tutto il mondo. Sia che stiate specificando un'attrezzatura per una nuova costruzione o valutando le opzioni di retrofit per una flotta obsoleta, comprendere il funzionamento del cilindro idraulico in questo contesto è fondamentale per ogni decisione che prendete.

Sommario

1. Cosa rende i cilindri idraulici l'unità di potenza principale delle attrezzature di coperta marine?
2. Come si comportano i cilindri idraulici sui diversi tipi di attrezzature di coperta marine?
3. Quali specifiche tecniche definiscono un cilindro idraulico di livello marino?
4. Perché la selezione del materiale determina la durata di servizio di un cilindro idraulico marino?
5. In che modo il nostro processo di ingegneria di fabbrica garantisce prestazioni a lungo termine in mare?
6. Conclusione
7. Domande frequenti

Cosa rende i cilindri idraulici l'unità di potenza principale delle attrezzature di coperta marine?

Le apparecchiature di coperta marine operano in uno degli ambienti meccanici più spietati del pianeta. Il movimento dell'imbarcazione introduce vibrazioni multiasse in ogni punto di montaggio. Gli spruzzi di acqua salata attaccano 24 ore su 24 guarnizioni, filettature e superfici metalliche esposte. Le oscillazioni di temperatura tra i tropici e le rotte artiche superano gli 80 gradi Celsius. Le macchine di coperta devono rispondere istantaneamente nel preciso momento in cui l'operatore comanda l'azione, senza tolleranza di riscaldamento e senza margine per una risposta lenta. In questo contesto, il cilindro idraulico emerge non semplicemente come un'opzione preferita, ma come l'unica unità di potenza pratica per applicazioni marine pesanti.

Il vantaggio fondamentale dell'attuazione idraulica rispetto alle alternative elettriche o pneumatiche è la densità di forza. UNcilindro idraulicoprodurre 200 tonnellate di forza lineare occupa una frazione dell’ingombro richiesto da un attuatore lineare elettrico equivalente. Su un'imbarcazione in cui lo spazio sul ponte è un bene prezioso e la distribuzione del peso influisce direttamente sulla stabilità, questo rapporto peso/potenza compatto è decisivo. I nostri team di ingegneri presso Raydafon Technology Group Co.,Limited hanno documentato installazioni in cui il passaggio dai sistemi di azionamento elettrico all'attuazione del cilindro idraulico ha ridotto l'ingombro dell'attrezzatura del 40%, aumentando contemporaneamente la potenza di picco.

Oltre alla forza bruta, i sistemi idraulici offrono qualcosa di altrettanto importante nelle operazioni marine: la controllabilità sotto carico variabile. Il carico del vento sul braccio di una gru cambia di secondo in secondo. La resistenza su un verricello di ormeggio varia in base alla deriva dell'imbarcazione, alla marea e all'angolo di linea. Un cilindro idraulico accetta queste richieste di carico variabile attraverso le caratteristiche di comprimibilità del fluido idraulico e la precisione delle valvole di controllo proporzionali, mantenendo un movimento fluido e prevedibile durante tutto il ciclo operativo. I motori elettrici, al contrario, faticano a mantenere una coppia costante a basse velocità con carichi fluttuanti senza sofisticati e costosi sistemi di azionamento a frequenza variabile.

I motivi principali per cui il cilindro idraulico domina l'attrezzatura di coperta marina includono:

• Eccezionale rapporto forza-dimensione che consente l'installazione in spazi ristretti sul ponte
• Capacità intrinseca di sostenere il carico senza consumo energetico continuo
• Tolleranza naturale ai carichi d'urto grazie all'ammortizzazione fluida
• Uscita lineare direttamente compatibile con il sollevamento del braccio, l'apertura del portello e la geometria di attuazione della rampa
• Compatibilità consolidata con gli standard delle unità di potenza idraulica marina e i requisiti delle società di classificazione
• Semplici protocolli di manutenzione eseguibili dal personale tecnico di bordo senza strumenti specialistici
• Ampio intervallo di temperature operative senza degrado delle prestazioni

Le società di classificazione tra cui DNV, Lloyd's Register, Bureau Veritas e ABS riconoscono l'attuazione del cilindro idraulico come lo standard per le macchine di coperta marine proprio perché decenni di dati operativi ne supportano l'affidabilità in servizio. Presso Raydafon Technology Group Co.,Limited, i nostri prodotti sono progettati per soddisfare o superare i requisiti di materiale, pressione e test richiesti da questi organismi, offrendo agli architetti navali e agli operatori navali una soluzione conforme e ben documentata fin dalle prime fasi della pianificazione del progetto.

Come si comportano i cilindri idraulici sui diversi tipi di attrezzature di coperta marine?

L'ampiezza delle categorie di attrezzature di coperta marine che dipendono dall'attuazione del cilindro idraulico è più ampia di quanto la maggior parte degli operatori creda. La nostra fabbrica fornisce cilindri in almeno dodici categorie di apparecchiature distinte, ciascuna con i propri requisiti di lunghezza della corsa, valori di pressione, configurazioni di montaggio e requisiti di ciclo di lavoro. Comprendere le prestazioni del cilindro in ciascun contesto applicativo aiuta i tecnici dell'approvvigionamento a specificare il prodotto corretto ed evitare costose discrepanze tra la capacità del cilindro e la domanda dell'applicazione.

Gru marine e attrezzature di sollevamento offshore

I cilindri idraulici nelle applicazioni delle gru marine svolgono la funzione di orzata, controllando l'angolo del braccio rispetto ai carichi gravitazionali e dinamici che si spostano continuamente con il movimento dell'imbarcazione e il peso del carico sospeso. I nostri cilindri per questa applicazione sono caratterizzati da:

• Ammortizzazione integrata nelle posizioni di fine corsa per assorbire gli urti dinamici senza danni strutturali
• Configurazione a doppio effetto che consente un controllo preciso dell'angolo del braccio sia in direzione di sollevamento che di abbassamento
• Opzioni di montaggio con perno e forcella che si adattano alla geometria rotazionale dei meccanismi di orzata
• Lunghezze della corsa da 800 mm a 6.000 mm a seconda della classe della gru
• Pressioni di esercizio nominali fino a 350 bar per configurazioni offshore di carichi pesanti

Sistemi di attuazione della copertura del portello

Le navi scarrabili, le navi portarinfuse e le navi portacontainer si affidano a sistemi di cilindri idraulici per aprire e chiudere i portelli che possono pesare diverse centinaia di tonnellate ciascuno.Raydafon Technology Group Co., limitataprogetta questi cilindri con trattamenti estesi di protezione dalla corrosione perché i cilindri del coperchio del portello sono direttamente esposti agli agenti atmosferici e alle operazioni di lavaggio per tutta la vita operativa dell'imbarcazione. La precisione della sincronizzazione tra più cilindri che operano simultaneamente su un singolo pannello del portello è fondamentale per prevenire stress strutturali e vincolanti nella copertura stessa.

Sistemi di timoneria e timoneria

I cilindri idraulici convertono la pressione del pistone idraulico nel movimento della barra del timone che posiziona il timone. Questa applicazione richiede assoluta affidabilità poiché il guasto del timone in mare ha conseguenze catastrofiche. I nostri cilindri per applicazioni su timoneria sono prodotti secondo i requisiti della società di classificazione in termini di ridondanza, tracciabilità dei materiali e test di pressione, con pacchetti di documentazione disponibili per supportare i processi di certificazione delle navi.

Verricello di ancoraggio e attrezzatura per l'ormeggio

Mentre la trasmissione primaria nei sistemi di verricello è tipicamente un motore idraulico, i cilindri idraulici svolgono funzioni di azionamento del freno, innesto della frizione e controllo del nottolino che sono ugualmente fondamentali per la sicurezza delle operazioni di ancoraggio. I nostri cilindri compatti per queste applicazioni sono progettati per cicli di lavoro poco frequenti ma ad alta affidabilità in cui la risposta lenta o il guasto della guarnizione potrebbero consentire il movimento incontrollato dell'ancora.

Rampe di coperta e sistemi di accesso ai veicoli

I traghetti Ro-Ro e le navi militari utilizzano cilindri idraulici di grande diametro e corsa lunga per sollevare e abbassare le rampe dei veicoli che devono supportare carichi sugli assi superiori a 50 tonnellate, garantendo al tempo stesso una discesa fluida e controllata per la sicurezza del conducente. Questi cilindri presentano un numero di cicli elevato rispetto ad altre applicazioni marine, rendendo la durata della tenuta e l'efficacia della tenuta del raschiatore contro la contaminazione da sabbia particolarmente importanti considerazioni di progettazione.

Quali specifiche tecniche definiscono un cilindro idraulico di livello marino?

La parola "grado marino" è spesso utilizzata nel marketing delle apparecchiature ma raramente definita con precisione. Presso Raydafon Technology Group Co.,Limited, definiamo il grado marino attraverso una serie specifica di parametri tecnici misurabili che i nostri cilindri devono soddisfare prima di lasciare la nostra fabbrica. Questi parametri non sono standard interni arbitrari. Si allineano direttamente ai requisiti pubblicati dalle principali società di classificazione e derivano dall'analisi documentata delle modalità di guasto su migliaia di installazioni di bombole in servizio marittimo.

Un cilindro che supera i test standard di qualificazione industriale fallirà prematuramente nel servizio marittimo per ragioni prevedibili: una protezione superficiale inadeguata porta alla corrosione che danneggia le guarnizioni dello stelo in pochi mesi; i cappucci terminali standard in acciaio al carbonio sviluppano corrosione galvanica su interfacce metalliche diverse; i composti sigillanti formulati per la compatibilità con gli oli minerali falliscono quando le navi passano a lubrificanti accettabili dal punto di vista ambientale; e gli spessori della cromatura specificati per l'usura delle apparecchiature industriali terrestri entro il primo intervallo di manutenzione importante in condizioni di ciclo di lavoro marino.

Il nostro quadro di specifiche tecniche affronta sistematicamente ciascuna di queste modalità di guasto:

Specifiche dello stelo del cilindro

• Materiale di base: acciaio legato 42CrMo4, bonificato con resistenza alla trazione minima di 900 MPa
• Trattamento superficiale: Cromatura dura spessore minimo 25 micrometri con guarnizione microporosa per ambienti di acqua salata
• Opzione di superficie alternativa: rivestimento composito in nichel-PTFE per elettrolisi per applicazioni con fluidi idraulici compatibili con EAL
• Tolleranza sulla rettilineità dell'asta: massimo 0,1 mm per 1.000 mm di lunghezza dell'asta
• Durezza superficiale: Minimo 850 HV dopo la cromatura
• Rugosità superficiale: Ra da 0,2 a 0,4 micrometri nella zona di contatto della guarnizione

Specifiche del corpo del cilindro e del cappuccio terminale

• Materiale principale: ST52-3 o acciaio strutturale bassolegato equivalente per applicazioni standard
• Opzione corpo in acciaio inossidabile: 316L per installazioni completamente immerse o in zona di spruzzatura
• Trattamento della superficie esterna: primer epossidico bicomponente più finitura poliuretanica, DFT minimo 250 micrometri
• Impegno della filettatura su tutte le porte: minimo 1,5 volte il diametro della filettatura per impedire l'estrazione sotto carico dinamico
• Qualità della saldatura: saldature a piena penetrazione controllate secondo EN ISO 5817 Livello B minimo

Specifiche del sistema di tenuta

Requisiti di pressione e prova

• Pressione di esercizio: specificata dal cliente, gamma standard da 160 bar a 350 bar
• Prova di pressione di prova: 1,5 volte la pressione di esercizio massima, mantenuta per almeno 30 minuti per bombola
• Margine di progettazione della pressione di scoppio: minimo 4 volte la pressione di esercizio su tutti i componenti strutturali
• Test di tenuta interna: perdita misurabile zero oltre la guarnizione del pistone alla massima pressione di esercizio
• Test delle perdite esterne: perdite visibili pari a zero dalla guarnizione dello stelo e da tutte le connessioni delle porte durante il ciclo di corsa completo
• Precisione della corsa: corsa raggiunta entro più o meno 2 mm dalla lunghezza della corsa specificata

Perché la selezione del materiale determina la durata di servizio di un cilindro idraulico marino?

In un ambiente marino, ogni scelta del materiale è in definitiva una decisione sulla gestione della corrosione. L’oceano non arrugginisce semplicemente l’acciaio. Promuove reazioni elettrochimiche tra metalli diversi, accelera la propagazione delle cricche da fatica attraverso meccanismi di tensocorrosione, degrada i composti delle guarnizioni polimeriche attraverso l'esposizione ai raggi UV e l'attacco dell'ozono e introduce ioni cloruro che sconfiggono la maggior parte dei rivestimenti protettivi standard entro una frazione della loro durata nominale. La scelta del materiale per un cilindro idraulico marino non è quindi un esercizio di ottimizzazione dei costi di approvvigionamento. Si tratta di una decisione ingegneristica con conseguenze dirette sull'affidabilità operativa nell'arco di vent'anni di vita utile della nave.

Raydafon Technology Group Co., limitata si avvicina alla selezione dei materiali attraverso un'analisi sistematica dell'ambiente di servizio di ciascuna bombola, classificato in base alle zone di corrosività IMO e alla rotta commerciale operativa della nave. Una bombola installata in un locale macchine riparato su un traghetto fluviale opera in un ambiente corrosivo fondamentalmente diverso da quello montato su un ponte esposto su una nave di supporto offshore del Mare del Nord. Il nostro processo di specifica tiene conto di questa differenza a ogni livello della distinta base.

Selezione delle leghe di acciaio per componenti strutturali

La canna del cilindro, i cappucci terminali e le alette di montaggio devono mantenere l'integrità strutturale sotto carichi combinati di flessione, trazione e compressione per tutta la vita utile dell'imbarcazione. La nostra selezione predefinita di 42CrMo4 per applicazioni su barra e ST52-3 per applicazioni su cilindro riflette l'equilibrio tra resistenza meccanica, saldabilità, lavorabilità e risposta alla corrosione convalidato da decenni di esperienza nel servizio marittimo. Per i cilindri in zone permanentemente umide o sommerse, specifichiamo l'acciaio inossidabile 316L, accettando il costo del materiale più elevato in cambio dell'eliminazione della protezione dalla corrosione dipendente dal rivestimento sui componenti strutturali.

Placcatura cromata rispetto a rivestimenti alternativi per aste

La cromatura dura è da decenni lo standard del settore marino per la protezione dell'asta dei cilindri e rimane la nostra raccomandazione predefinita per la maggior parte delle applicazioni. Tuttavia, la crescente pressione normativa sui processi del cromo esavalente sta stimolando la domanda di rivestimenti alternativi. La nostra fabbrica ha qualificato due alternative per le aste dei cilindri idraulici marini:

• Rivestimento in carburo di tungsteno con combustibile ad ossigeno ad alta velocità (HVOF): offre durezza e resistenza all'usura superiori rispetto al cromo, con eccellente resistenza alla corrosione nei test in nebbia salina. Consigliato per applicazioni a ciclo elevato come alette stabilizzatrici e cilindri per rampe di coperta in cui l'usura della superficie dello stelo è un meccanismo di degrado primario.
• Composito chimico di nichel-PTFE: fornisce una durezza moderata con proprietà lubrificanti intrinseche che riducono l'attrito della guarnizione e ne prolungano la durata. Preferito per applicazioni che utilizzano fluidi idraulici lubrificanti accettabili dall'ambiente (EAL), che ora sono obbligatori in aree sensibili dal punto di vista ambientale secondo i requisiti MARPOL Allegato I.

Compatibilità dei composti di tenuta nei sistemi idraulici marini

La transizione dall'olio idraulico a base minerale ai fluidi EAL, inclusi esteri sintetici e polialchilenglicoli, è ormai in fase avanzata nel settore marino. Le guarnizioni standard in poliuretano e gomma nitrilica progettate per la compatibilità con oli minerali possono gonfiarsi, indurirsi o perdere resistenza alla trazione se esposte a fluidi EAL a base di esteri, portando a guasti prematuri delle guarnizioni. I nostri sistemi di tenuta per cilindri idraulici marini sono disponibili in due configurazioni che risolvono questo problema:

• Configurazione standard olio minerale: tenute primarie in poliuretano, tenute statiche in NBR, anelli guida in PTFE. Intervallo di manutenzione 8.000 ore di funzionamento o 36 mesi.
• Configurazione del fluido EAL: tenute primarie HNBR, tenute statiche FKM, anelli guida in PTFE. Intervallo di manutenzione 6.000 ore di funzionamento o 24 mesi, riflettendo l'ambiente chimico più aggressivo dei fluidi a base di esteri.

Specifiche dei materiali di fissaggio e hardware

La corrosione galvanica sulle interfacce degli elementi di fissaggio è uno dei meccanismi di guasto più comunemente trascurati nelle installazioni di cilindri idraulici marini. Una vite a testa cilindrica standard in acciaio al carbonio zincato installata in una staffa di montaggio in acciaio inossidabile crea una coppia galvanica che distruggerà l'elemento di fissaggio entro una o due stagioni in un ambiente con nebbia salina. Le nostre specifiche hardware per i cilindri marini richiedono:

• Viti a testa cilindrica con esagono incassato in acciaio inossidabile A4-80 per tutti i dispositivi di fissaggio esterni
• Rondelle isolanti su tutte le interfacce metalliche diverse
• Elementi di fissaggio placcati in zinco-nichel come minimo per l'hardware interno non bagnato
• Composto antigrippaggio su tutte le interfacce filettate per prevenire il grippaggio sulle connessioni inossidabile-inossidabili

In che modo il nostro processo di ingegneria di fabbrica garantisce prestazioni a lungo termine in mare?

La durata di servizio di un cilindro idraulico in mare è determinata non solo dalle specifiche di progettazione e dalla selezione dei materiali, ma dalla precisione e dalla coerenza del processo di produzione che converte tali specifiche in un prodotto finito. Raydafon Technology Group Co.,Limited gestisce uno stabilimento di produzione dedicato in cui la produzione di cilindri idraulici marini è organizzata come un flusso di processo distinto, separato dalle nostre linee di cilindri industriali, con strumenti specializzati, apparecchiature di ispezione e protocolli di documentazione di qualità che riflettono le esigenze uniche della revisione della società di classificazione marina.

Il nostro processo di ingegneria di fabbrica si basa su quattro discipline fondamentali che determinano collettivamente la qualità e l'affidabilità di ogni cilindro idraulico che spediamo ai clienti del settore marittimo:

Lavorazioni meccaniche di precisione e controllo dimensionale

Il foro interno della canna di un cilindro idraulico deve raggiungere una finitura superficiale e una tolleranza dimensionale che consentano alla guarnizione del pistone di generare una pressione di tenuta efficace senza generare attrito eccessivo. Per i cilindri marini che funzionano con fluidi EAL, dove i materiali delle guarnizioni hanno un potere lubrificante intrinseco inferiore rispetto ai sistemi a olio minerale, la qualità della finitura del foro diventa ancora più critica. La nostra fabbrica lavora le canne dei cilindri su apparecchiature di levigatura CNC dedicate che raggiungono:

• Tolleranza diametro foro: H8 o migliore di serie, H7 disponibile su richiesta
• Finitura della superficie del foro: Ra 0,4 micrometri massimo nella zona di contatto della guarnizione
• Rettilineità del foro: massimo 0,05 mm sull'intera lunghezza del foro
• Rotondità del foro: deviazione massima di 0,02 mm dal cerchio effettivo
• Angolo di levigatura a tratteggio incrociato: da 25 a 35 gradi dall'orizzontale per una ritenzione ottimale del film d'olio

Qualità della saldatura e controlli non distruttivi

Le saldature delle testate sui cilindri marini di grande diametro sono giunti strutturali che devono resistere a milioni di cicli di pressione durante la vita utile dell'imbarcazione. Le nostre procedure di saldatura sono qualificate in conformità alla norma EN ISO 15614-1, con saldatori certificati individualmente secondo la norma EN ISO 9606-1. Tutte le saldature strutturali sulle bombole destinate al controllo delle società di classificazione sono soggette a:

• Ispezione visiva al 100% secondo EN ISO 5817 Livello B
• Ispezione con particelle magnetiche (MPI) di tutte le saldature su componenti in acciaio ferritico
• Test ad ultrasuoni (UT) delle saldature a piena penetrazione su cilindri con alesaggio superiore a 200 mm
• Test con liquidi penetranti (PT) su saldature di acciaio inossidabile dove l'MPI non è applicabile

Controllo dell'ambiente e della pulizia dell'assemblaggio

La contaminazione del cilindro idraulico durante l'assemblaggio è una delle principali cause di guasto prematuro delle guarnizioni e di danni alla valvola di controllo durante il servizio. La nostra area di assemblaggio di bombole marine viene mantenuta come un ambiente controllato con:

• Alimentazione d'aria filtrata a pressione positiva per escludere la polvere ambientale
• Stazioni di lavaggio dedicate che puliscono tutti i passaggi interni con fluido idraulico filtrato prima dell'installazione della guarnizione
• Strumenti di assemblaggio mantenuti in condizioni prive di contaminazione e ispezionati prima di ogni utilizzo
• Verifica della pulizia del fluido idraulico secondo ISO 4406 Classe 16/14/11 prima dell'introduzione nei cilindri assemblati
• Tappi delle porte installati immediatamente dopo l'assemblaggio e mantenuti fino all'installazione sull'imbarcazione

Test e documentazione di accettazione in fabbrica

Ogni cilindro idraulico marino che lascia la nostra fabbrica viene sottoposto a un test strutturato di accettazione in fabbrica (FAT) che genera un record di test tracciabile disponibile per la revisione della società di classificazione. Il protocollo FAT standard per i cilindri marini Raydafon Technology Group Co.,Limited include:

Il nostro sistema di gestione della qualità opera secondo la certificazione ISO 9001:2015, con procedure specifiche per il settore marittimo che regolano la tracciabilità dei materiali, la calibrazione delle apparecchiature di prova, la gestione delle non conformità e il controllo dei documenti. Per i clienti che richiedono una certificazione di terze parti, Raydafon Technology Group Co.,Limited mantiene lo stato di approvazione attivo presso le principali società di classificazione, consentendoci di fornire bombole con il pacchetto di documentazione richiesto per la certificazione della nave senza ritardi che potrebbero influire sulla pianificazione del progetto.

Conclusionee

Il cilindro idraulico non è semplicemente un componente dell'attrezzatura di coperta marina. È la tecnologia determinante che rende possibili operazioni di coperta potenti, controllate e affidabili in uno degli ambienti più esigenti del mondo. Dall'orzata della gru all'azionamento del portello, dalla timoneria ai sistemi di rampa del veicolo, ogni movimento critico su un'imbarcazione da lavoro dipende dal fatto che il cilindro idraulico funzioni esattamente come specificato, ogni volta che viene richiesto, per l'intera vita operativa dell'imbarcazione.

In Raydafon Technology Group Co.,Limited, la nostra comprensione di questa responsabilità determina ogni decisione che prendiamo nello sviluppo del prodotto, nella selezione dei materiali, nella progettazione del processo di produzione e nella garanzia della qualità. La nostra gamma di prodotti di cilindri idraulici marini non è un prodotto industriale modificato adattato per l'uso a bordo delle navi. Si tratta di una soluzione ingegneristica sviluppata da zero per l'ambiente marino, supportata dalle capacità produttive della nostra fabbrica e dalla conoscenza specializzata del nostro team di ingegneri sui requisiti dei sistemi idraulici marini.

Per gli operatori navali, gli architetti navali e gli integratori di apparecchiature che necessitano di un fornitore di cilindri idraulici in grado di comprendere l'intera portata delle esigenze del servizio marittimo, vi invitiamo a collaborare con Raydafon Technology Group Co.,Limited nelle prime fasi del vostro progetto. Il nostro team tecnico è disponibile per esaminare i requisiti applicativi, proporre specifiche ottimizzate e sviluppare pacchetti di documentazione che supportino l'approvazione delle società di classificazione.

Contattaci oggicon i requisiti di diametro, corsa, pressione operativa, tipo di fluido e società di classificazione e risponderemo con una proposta tecnica e commerciale completamente dettagliata entro 48 ore. Il nostro team parla la tua lingua, comprende le tue specifiche e consegna nei tempi previsti. Mettiti subito in contatto con Raydafon Technology Group Co.,Limited e metti il ​​cilindro idraulico giusto al centro della tua attrezzatura di coperta marina.

Domande frequenti

D1: Quale valore di pressione idraulica deve soddisfare un cilindro per le applicazioni di orzata delle gru marine?

I cilindri di orzata delle gru marine sono generalmente classificati per pressioni di esercizio comprese tra 250 bar e 350 bar, con test di pressione di prova condotti a 1,5 volte la pressione di esercizio massima. La valutazione esatta dipende dal carico di lavoro sicuro della gru, dalla geometria del braccio e dai fattori di carico dinamico applicati dalla società di classificazione durante la revisione del progetto. La nostra fabbrica progetta cilindri di brandeggio per gru con un margine di sicurezza della pressione di scoppio pari ad almeno quattro volte la pressione di esercizio nominale, tenendo conto dei carichi d'urto introdotti dal movimento della nave e degli improvvisi cambiamenti di carico durante le operazioni di sollevamento. Per le applicazioni di gru offshore soggette a revisione DNV o ABS, forniamo pacchetti di calcolo completi che dimostrano la conformità allo standard di progettazione applicabile, in genere EN 13135 o alle norme della società di classificazione pertinente per gli apparecchi di sollevamento.

D2: Con quale frequenza è necessario sostituire le guarnizioni dei cilindri idraulici sulle attrezzature del ponte marino durante la manutenzione ordinaria dell'imbarcazione?

Gli intervalli di sostituzione delle guarnizioni per i cilindri idraulici marini dipendono dal tipo di fluido, dal numero di cicli operativi e dall'ambiente di installazione. Per i cilindri che funzionano con olio idraulico a base minerale in applicazioni a ciclo moderato come i sistemi di copertura di boccaporti, l'intervallo di ispezione delle guarnizioni consigliato è di 8.000 ore di funzionamento o 36 mesi, a seconda di quale evento si verifichi per primo. Per i cilindri che utilizzano fluidi lubrificanti accettabili dal punto di vista ambientale, l'intervallo si riduce a 6.000 ore o 24 mesi a causa della natura chimicamente più aggressiva dei fluidi a base di esteri sui composti elastomerici. Le applicazioni ad alto ciclo, comprese le alette stabilizzatrici e i sistemi di rampe del ponte, possono richiedere un'ispezione a intervalli di 4.000 ore. In tutti i casi, qualsiasi evidenza visiva di perdita della guarnizione dello stelo, contaminazione esterna attorno al raschiatore dello stelo o perdita interna misurabile dovrebbe attivare un'ispezione immediata della guarnizione, indipendentemente dall'intervallo programmato. La nostra fabbrica fornisce kit di guarnizioni per cilindri marini con certificati completi dei materiali e istruzioni di installazione per supportare la manutenzione a bordo da parte del personale tecnico navale.

D3: Qual è la differenza tra un cilindro idraulico industriale standard e un cilindro idraulico di tipo marino e perché è importante per le applicazioni sulle imbarcazioni?

La distinzione tra cilindri idraulici industriali e di tipo marino è significativa e incide direttamente sulla durata di servizio nelle applicazioni di bordo. Un cilindro industriale standard è progettato per ambienti interni protetti in cui l'umidità è controllata, le temperature ambientali sono moderate e l'esposizione alla corrosione è minima. Nel servizio marittimo, questi presupposti falliscono immediatamente. Lo spessore della cromatura sulle aste dei cilindri industriali è generalmente compreso tra 8 e 15 micrometri, adeguato per gli ambienti di fabbrica ma insufficiente per resistere alla corrosione accelerata da cloruri in un ambiente con aria marina. I cappucci terminali standard in acciaio al carbonio senza adeguati sistemi di rivestimento iniziano a corrodersi entro pochi mesi dall'esposizione alla nebbia salina. I composti delle guarnizioni industriali formulati per la compatibilità con gli oli minerali si degradano rapidamente quando le navi passano ai fluidi EAL imposti dalle normative MARPOL. Un cilindro idraulico di tipo marino affronta tutte queste modalità di guasto attraverso una cromatura più spessa di almeno 25 micrometri, sistemi di rivestimento esterno con spessore minimo del film secco di 250 micrometri, opzioni di tenuta compatibili con EAL e selezione dei materiali che considera la corrosione galvanica su tutte le interfacce.

Q4: I cilindri idraulici per applicazioni marine possono essere certificati dalle società di classificazione e quale documentazione è richiesta?

I cilindri idraulici utilizzati in applicazioni di attrezzature di coperta marine critiche per la sicurezza sono regolarmente soggetti alla certificazione della società di classificazione e la nostra fabbrica è completamente attrezzata per supportare questo processo. Il pacchetto di documentazione richiesto varia a seconda della società di classificazione e della criticità dell'applicazione, ma in genere include certificati dei materiali secondo EN 10204 Tipo 3.1 o 3.2 per tutti i componenti contenenti pressione, qualifiche delle procedure di saldatura, registri di qualificazione dei saldatori, rapporti di test non distruttivi riguardanti eventuali saldature strutturali, rapporti di ispezione dimensionale, registri di test di accettazione in fabbrica compresi i risultati dei test di pressione e tenuta di prova e rapporti di ispezione del rivestimento. Per le applicazioni con la massima criticità, compresi gli attuatori dello sterzo e dei sistemi di sicurezza, gli ispettori della società di classificazione possono presenziare di persona ai test di accettazione in fabbrica, firmando i verbali di prova come testimoni. La nostra fabbrica mantiene lo stato di approvazione attiva con DNV, Bureau Veritas, Lloyd's Register, ABS e diverse altre società di classificazione, il che significa che i geometri hanno familiarità con la nostra struttura e il sistema di documentazione, semplificando il processo di approvazione per i nostri clienti. Raccomandiamo di avviare il coordinamento della società di classificazione nella fase dell'ordine di acquisto per concedere tempo adeguato per la programmazione dei periti senza influire sugli impegni di consegna.

D5: Come dovrebbero essere protetti i cilindri idraulici marini durante il fermo a lungo termine della nave o lunghi periodi di inattività?

Periodi prolungati di inattività sono una delle cause più sottovalutate del deterioramento dei cilindri idraulici nel servizio marittimo. Quando una nave entra in disarmo, i sistemi idraulici vengono spesso lasciati fermi per mesi o anni in condizioni che possono essere più corrosive del normale funzionamento. I rischi principali durante l'inattività sono la corrosione della superficie dello stelo quando lo stelo si estende oltre la guarnizione del raschiatore ed è esposto all'atmosfera, il deterioramento della tenuta dovuto alla permanenza sotto carico statico, la contaminazione interna dovuta alla condensa che introduce acqua nel fluido idraulico e il deterioramento del rivestimento esterno dovuto alla mancanza di attenzione alla manutenzione. La nostra procedura di stratificazione consigliata per i cilindri idraulici marini comprende la retrazione di tutte le aste nella posizione completamente retratta, ove possibile, per massimizzare la protezione della tenuta della superficie cromata, l'applicazione di un grasso o un composto di cera anticorrosione su qualsiasi superficie esposta dell'asta che non può essere completamente retratta, il ciclo completo di corsa di ciascun cilindro almeno ogni tre mesi per evitare che la guarnizione si formi e ridistribuire la pellicola protettiva del fluido sulle superfici interne della tenuta, la verifica del contenuto di acqua del fluido idraulico prima di rimettere in servizio e la sostituzione se viene rilevata contaminazione da acqua, l'esecuzione di un'ispezione esterna completa e ritocco di eventuali danni al rivestimento prima che la nave ritorni in servizio attivo.
