Perché la lunghezza della corsa è fondamentale nella scelta di un cilindro idraulico?

Quando si seleziona un cilindro idraulico per qualsiasi applicazione per carichi pesanti, che si tratti di macchine edili, macchine agricole o automazione industriale, un parametro prevale sugli altri nel dettare prestazioni, sicurezza e longevità:lunghezza della corsa. La lunghezza della corsa determina non solo la distanza di estensione o retrazione del cilindro, ma influenza anche la configurazione di montaggio, la resistenza alla deformazione dello stelo, la durata della tenuta e la stabilità complessiva del sistema. La scelta della lunghezza della corsa errata può portare a guasti meccanici catastrofici, costosi tempi di inattività o funzionamento inefficiente. In questa guida completa, sfruttiamo due decenni di esperienza nel settore per spiegare perché la lunghezza della corsa è la pietra angolare della scelta del cilindro idraulico e come prendere una decisione informata su misura per le vostre precise esigenze.

In qualità di leader nelle soluzioni di potenza fluida,Raydafon Technology Group Co., limitataha progettato e consegnato migliaia di prodotti personalizzatiCilindro idraulicounità in tutto il mondo. La nostra fabbrica segue rigorosi standard ISO, garantendo che la corsa di ogni cilindro sia ottimizzata per le condizioni del mondo reale. Che tu stia sostituendo un'unità esistente o progettando un nuovo sistema, comprendere la natura critica della lunghezza della corsa ti eviterà colli di bottiglia nelle prestazioni e costi di riparazione imprevisti. Immergiamoci in profondità nella meccanica, nei parametri e nelle considerazioni pratiche che rendono la lunghezza della corsa un fattore decisivo.

Cosa definisce la lunghezza della corsa e perché determina le prestazioni del cilindro idraulico?

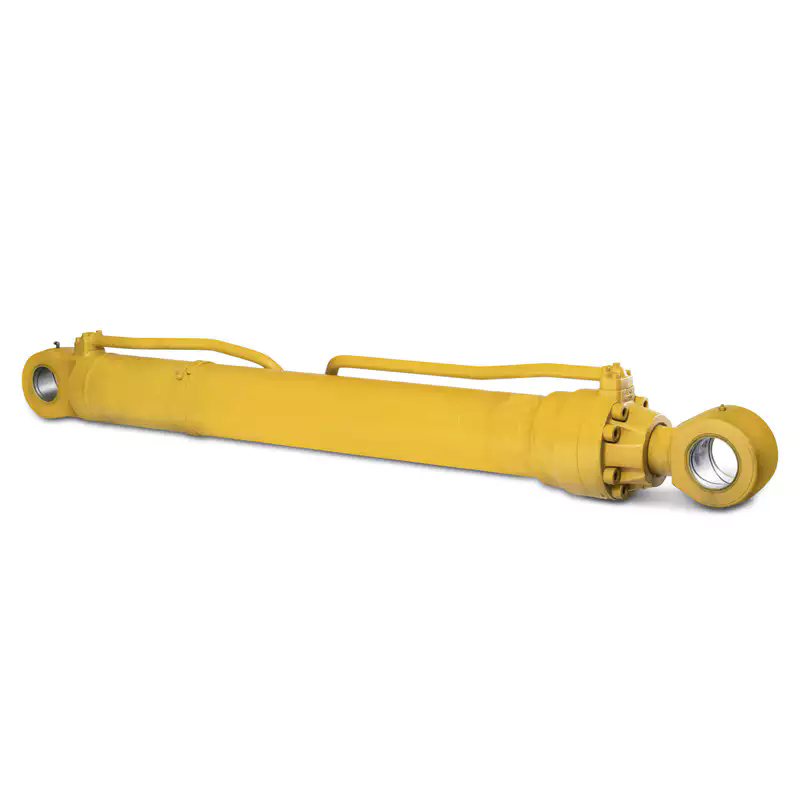

La lunghezza della corsa è la distanza totale percorsa dallo stelo del pistone dalla posizione completamente retratta (chiusa) a quella completamente estesa (aperta). Sebbene la definizione sembri semplice, il suo impatto si ripercuote su ogni aspetto operativo di aCilindro idraulico. Nei miei 20 anni di lavoro con macchinari pesanti e sistemi di attuazione personalizzati, ho assistito a innumerevoli scenari in cui una discrepanza apparentemente minima nella lunghezza della corsa causava gravi guasti. ARaydafon Technology Group Co., limitata, il nostro team di ingegneri considera la lunghezza della corsa come il pilastro centrale attorno al quale è progettato l'intero cilindro. Di seguito analizziamo il motivo per cui questo parametro non è negoziabile.

Innanzitutto, la lunghezza della corsa determina direttamente il range di movimento utilizzabile. Se la corsa è troppo breve l'attrezzatura non riesce a raggiungere le posizioni richieste; se troppo lungo, provoca una corsa eccessiva, potenziali collisioni interne e un aumento del rischio di deformazione dell'asta sotto compressione. Inoltre, la lunghezza della corsa influenza la dinamica della tenuta. Corse più lunghe richiedono un allineamento più preciso per prevenire l'usura irregolare delle guarnizioni dei pistoni e dei cuscinetti dello stelo. La nostra fabbrica ha documentato che i cilindri con rapporti corsa-alesaggio ottimizzati mostrano una durata delle guarnizioni più lunga del 40% rispetto alle unità non corrispondenti disponibili in commercio.

Fattori critici collegati alla lunghezza della corsa

• Soglia di instabilità dell'asta:Più lunga è la corsa, maggiore è la possibilità di fallimento del caricamento della colonna. Gli ingegneri devono calcolare il carico critico di Eulero in base alla lunghezza della corsa, al diametro dello stelo e allo stile di montaggio.
• Integrità della guarnizione:Le corse prolungate aumentano il percorso di contatto tra lo stelo e le guarnizioni. La nostra fabbrica utilizza guarnizioni in poliuretano avanzate che consentono corse più lunghe mantenendo allo stesso tempo perdite pari a cicli elevati.
• Lunghezza guida e cuscinetto:Corse più lunghe richiedono superfici di appoggio più lunghe per evitare che le forze laterali danneggino il cilindro.Raydafon Technology Group Co., limitataincorpora cappucci dei cuscinetti per carichi pesanti per gestire corse fino a 3000 mm senza deflessione.
• Limiti di spazio di montaggio:La lunghezza della corsa determina le lunghezze retratte ed estese. Molti clienti trascurano il fatto che la lunghezza retratta deve rientrare nei telai della macchina. Il nostro team di progettazione esegue sempre controlli delle interferenze 3D.

Dal punto di vista delle prestazioni, la giusta lunghezza della corsa garantisce che il cilindro idraulico funzioni entro il campo di pressione previsto. La corsa sovradimensionata può introdurre ulteriore volume di fluido idraulico, riducendo i tempi di risposta del sistema. Al contrario, una corsa sottodimensionata impone limitazioni meccaniche. Nelle applicazioni ad alto numero di cicli come presse piegatrici o movimentazione materiali, la lunghezza della corsa influisce anche sull'efficienza energetica. Ad esempio, una corsa più lunga di 50 mm rispetto a quella richiesta potrebbe aumentare il tempo ciclo del 15%, incidendo direttamente sulla produttività. Pertanto, prima di specificare un cilindro, atRaydafon Technology Group Co., limitatamappare sempre l'intero profilo cinematico della macchina in modo che corrisponda esattamente alla lunghezza della corsa.

In che modo la lunghezza della corsa influisce sulla stabilità di montaggio e sulla resistenza alla deformazione?

La stabilità di montaggio è spesso la conseguenza più sottovalutata di un errore di calcolo della lunghezza della corsa. Lo stile di montaggio di un cilindro idraulico, sia esso con forcella, perno, flangia o aletta, interagisce con la lunghezza della corsa estesa per creare momenti e carichi laterali. Nel laboratorio di prova della nostra fabbrica, abbiamo confrontato cilindri con alesaggio identico ma corse diverse in condizioni di carico laterale. I risultati mostrano costantemente che quando la lunghezza della corsa aumenta oltre il rapporto consigliato (rapporto corsa/alesaggio > 8:1 per cilindri a tiranti standard), il cilindro diventa vulnerabile alla deformazione e al cedimento del montaggio. Esploriamo questa relazione in dettaglio.

Quando un cilindro si estende, la lunghezza dello stelo non supportato aumenta, facendolo agire come una colonna sottoposta a forza di compressione. Se la lunghezza della corsa è eccessiva rispetto al diametro dello stelo, anche carichi moderati possono causare flessioni permanenti o rotture catastrofiche. Questo è il motivoRaydafon Technology Group Co., limitataconsiglia sempre di calcolare il carico di punta critico utilizzando le formule del settore. Per le applicazioni mobili come autocarri con cassone ribaltabile o escavatori, dove i carichi d'urto sono comuni, spesso aumentiamo il diametro dello stelo o incorporiamo tubi di arresto per ridurre efficacemente la lunghezza non supportata senza modificare la lunghezza della corsa.

Parametri chiave di stabilità influenzati dalla lunghezza della corsa

• Forza della colonna:La formula di stabilità di Eulero (Pcr = π²EI / (KL)²) mostra che il carico critico diminuisce con il quadrato della lunghezza della corsa. Un aumento della corsa del 20% riduce la resistenza all'instabilità di circa il 30%.
• Concentrazione dello stress di montaggio:Le corse lunghe amplificano le forze di leva su staffe di montaggio, perni e bulloni. La nostra fabbrica utilizza l'analisi degli elementi finiti (FEA) per rinforzare i punti di montaggio quando la corsa supera 1,5 metri.
• Deflessione sotto carico:Le corse prolungate comportano una maggiore flessione dello stelo, accelerando l'usura delle guarnizioni e provocando un allineamento irregolare del pistone. Risolviamo questo problema utilizzando aste cromate temprate a induzione che resistono alla flessione.
• Precisione di guida:Per i cilindri a corsa lunga, il nostro processo di produzione incorpora cuscinetti in bronzo extra lunghi per distribuire uniformemente i carichi radiali. Questa filosofia di design è standard per tuttiCilindro idraulicomodelli che produciamo.

Da un punto di vista pratico, il nostro team ha sostituito numerosi cilindri della concorrenza che si guastavano a causa della deformazione a lunghezze di corsa fino a 800 mm ma con steli sottodimensionati. In un progetto per un compattatore di rifiuti, abbiamo progettato un cilindro con una corsa di 1.800 mm, utilizzando un diametro dello stelo di 100 mm e uno speciale tubo di arresto per ridurre la lunghezza non supportata. Il risultato è stato un aumento del 300% della durata utile rispetto alle unità precedenti. Ciò dimostra che la lunghezza della corsa non è solo una specifica dimensionale ma una decisione ingegneristica fondamentale per la sicurezza. Per qualsiasi installazione pesante, consulenza con specialisti comeRaydafon Technology Group Co., limitatagarantisce che il cilindro idraulico resista sia a carichi statici che dinamici in tutta la sua gamma di corse.

Perché la personalizzazione della lunghezza della corsa migliora l'efficienza complessiva del sistema?

Sebbene le lunghezze della corsa standard siano ampiamente disponibili, la personalizzazione della corsa in base alla specifica applicazione consente notevoli vantaggi in termini di efficienza. Nei miei decenni di consulenza per i settori minerario, edile e agricolo, ho visto che i cilindri adatti a tutti spesso compromettono la velocità, il consumo di energia e l'integrazione strutturale. ARaydafon Technology Group Co., limitata, sosteniamo l'ottimizzazione della lunghezza della corsa perché allinea direttamente la cinematica dell'attuatore con il ciclo di lavoro della macchina. Ecco come la personalizzazione di precisione aumenta l'efficienza del sistema.

Innanzitutto, la lunghezza della corsa personalizzata elimina la corsa morta. I cilindri standard possono avere una corsa extra che non viene mai utilizzata, ma il cilindro richiede comunque l'intero volume di fluido idraulico per ogni ciclo. Questa capacità sprecata aumenta il carico della pompa e lo spreco di energia. Specificando esattamente la lunghezza della corsa necessaria, la nostra fabbrica riduce il volume del fluido interno, consentendo tempi di risposta più rapidi e temperature di esercizio più basse. In un caso recente per una linea di pressa automatizzata, abbiamo ridotto la lunghezza della corsa di 70 mm rispetto all'opzione standard, con conseguente tempo di ciclo più veloce del 12% e consumo di olio idraulico inferiore dell'8%.

Vantaggi in termini di efficienza della personalizzazione della corsa

• Caduta di pressione ridotta:Una corsa più breve significa un percorso del fluido più breve all'interno del cilindro, riducendo le perdite di pressione e migliorando la reattività dell'attuatore.
• Design della macchina compatta:Con l'esatta lunghezza della corsa, i telai delle macchine possono essere ridimensionati, riducendo i costi dei materiali e il peso complessivo. La nostra fabbrica collabora con gli OEM per integrare perfettamente i cilindri.
• Costi di manutenzione inferiori:La corretta lunghezza della corsa riduce al minimo il carico laterale e lo stress sulle guarnizioni, diminuendo i tempi di fermo macchina non programmati. I nostri dati mostrano che i cilindri con corsa personalizzata hanno una frequenza di manutenzione inferiore del 30%.
• Prestazioni di ammortizzazione ottimizzate:Quando la lunghezza della corsa è nota con precisione, possiamo progettare ammortizzatori interni che decelerano dolcemente il pistone, riducendo gli urti e il rumore di fine corsa.

Inoltre, la lunghezza della corsa personalizzata ci consente di incorporare funzionalità avanzate come sensori di posizione integrati o meccanismi di bloccaggio senza componenti sporgenti. Ad esempio, nelle piattaforme aeree di sollevamento, la precisione della lunghezza della corsa garantisce che la piattaforma raggiunga l'altezza di lavoro esatta senza un'estensione eccessiva. La nostra fabbrica utilizza la lavorazione CNC per ottenere tolleranze sulla corsa di ±0,5 mm, garantendo ripetibilità in applicazioni critiche per il posizionamento. Alla fine, la personalizzazione diventa genericaCilindro idraulicoin un componente abbinato alle prestazioni che migliora l’efficienza dell’intero sistema idraulico. Quando collabori conRaydafon Technology Group Co., limitata, si ottiene un'ottimizzazione della lunghezza della corsa supportata da rigorosi calcoli tecnici e validazione nel mondo reale.

Parametri chiave del cilindro idraulico: diametro dell'alesaggio, diametro dello stelo e correlazione della corsa

Comprendere la relazione tra la lunghezza della corsa e altri parametri critici garantisce un design equilibrato. Di seguito è riportata una tabella dettagliata che mostra comeRaydafon Technology Group Co., limitatalo standardizzaCilindro idraulicogamma, che illustra i limiti di corsa consigliati in base ai diametri dell'alesaggio e dello stelo per prestazioni e sicurezza ottimali. I dati derivano dalle linee guida ingegneristiche della nostra fabbrica e da rigorosi test sul campo.

La nostra fabbrica sottolinea che questi valori sono punti di partenza; per corse oltre questi limiti, incorporiamo caratteristiche di progettazione aggiuntive come diametri dello stelo più grandi, cuscinetti rinforzati o configurazioni telescopiche. Inoltre, l'orientamento di montaggio (orizzontale o verticale) influenza la lunghezza della corsa consentita poiché i cilindri verticali presentano meno rischi di deformazione ma richiedono un'attenta considerazione della caduta del pistone. OgniCilindro idraulicodaRaydafon Technology Group Co., limitataè accompagnato da una scheda tecnica dettagliata in cui la lunghezza della corsa è correlata alla capacità di carico massima calcolata. Offriamo anche report di analisi agli elementi finiti per applicazioni critiche per garantire assoluta affidabilità.

Altri parametri interdipendenti dalla lunghezza della corsa

• Tipo di montaggio del cilindro:I supporti con perno consentono corse più lunghe rispetto ai supporti con flangia grazie alla migliore distribuzione del carico.
• Pressione operativa:Una pressione più elevata (fino a 350 bar) richiede corse più brevi o diametri dello stelo maggiori per evitare deformazioni.
• Materiale della guarnizione:Per corse superiori a 1.200 mm, utilizziamo guarnizioni specializzate con supporto in PTFE per mantenere un basso attrito e prevenire l'estrusione.
• Intervallo di temperatura:Le temperature estreme possono influenzare l'espansione dell'asta; corse più lunghe richiedono una compensazione per la crescita termica.

Facendo riferimento alla tabella e a questi parametri interdipendenti, gli ingegneri possono selezionare o ordinare con sicurezza un cilindro che bilancia la lunghezza della corsa con la dimensione dell'alesaggio e la resistenza dello stelo.Raydafon Technology Group Co., limitatamantiene un ampio inventario di componenti, permettendoci di costruire cilindri con lunghezze di corsa su misura senza lunghi tempi di consegna. Questa flessibilità garantisce di ottenere una soluzione progettata con precisione che massimizza sia le prestazioni che il rapporto costo-efficacia.

Riepilogo e raccomandazioni finali

La lunghezza della corsa è molto più di una semplice dimensione della corsa; è la pietra angolare della funzionalità, della sicurezza e dell'efficienza del cilindro idraulico. In questa guida abbiamo esaminato in che modo la lunghezza della corsa influisce sulla resistenza alla deformazione, sulla stabilità del montaggio, sulla longevità della tenuta, sulla risposta del sistema e sulla progettazione complessiva della macchina. La scelta della lunghezza della corsa corretta, sia attraverso un'attenta selezione standard che attraverso una progettazione personalizzata, si traduce direttamente in tempi di fermo ridotti, costi totali di proprietà inferiori e maggiore sicurezza operativa. ARaydafon Technology Group Co., limitata, l'approccio della nostra fabbrica integra strumenti di simulazione avanzati, scienza dei materiali e decenni di esperienza pratica per fornire cilindri idraulici che eccellono negli ambienti più esigenti.

Per qualsiasi nuovo progetto o retrofit, consigliamo di iniziare con un'analisi completa dei requisiti cinematici, dei profili di carico e dei vincoli di montaggio dell'applicazione. Il nostro team di ingegneri è pronto ad assistervi nella definizione della lunghezza della corsa ideale e dei relativi parametri. Non lasciare che la lunghezza della corsa sia un ripensamento: collabora con un produttore che la considera una variabile di progettazione critica. ContattoRaydafon Technology Group Co., limitataoggi per discutere le vostre esigenze di cilindri idraulici e richiedere un preventivo personalizzato. La nostra garanzia supportata dal produttore e la nostra rete di supporto globale assicurano che la vostra attrezzatura funzioni al massimo, ciclo dopo ciclo.

FAQ: domande comuni sulla selezione della lunghezza della corsa
