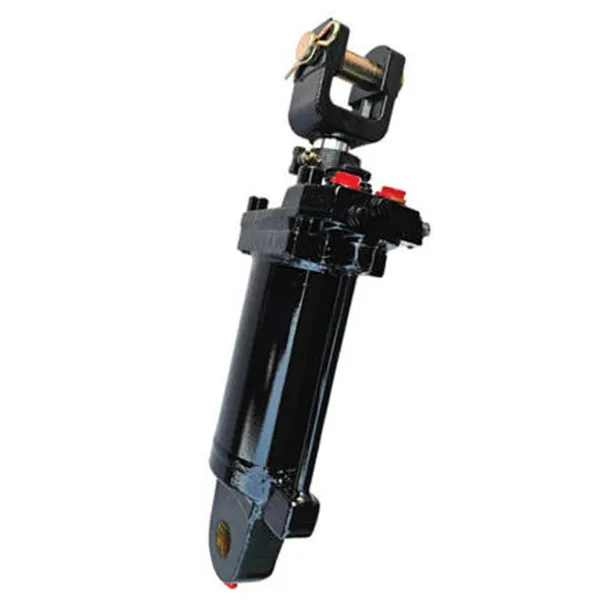

Quali passi dovrebbero essere seguiti durante la progettazione di un cilindro idraulico?

In primo luogo, il design dello spessore del muro delcilindro idraulicoDipende dalla resistenza alla trazione del materiale, dai requisiti di pressione di lavoro, dalla corsa del pistone, ecc. In generale, cilindri idraulici nel nord usano il grado 35, con flusso grande, bassa pressione, pareti sottili e pistoni di grandi dimensioni. Nel sud, vengono principalmente utilizzati principalmente cilindri ad alta pressione a parete spessa di grado 45 e disegni strutturali in stile americano. Il gas intrappolato all'interno del cilindro idraulico provoca strisciatura lenta. Ciò può essere ottenuto utilizzando ripetutamente il cilindro idraulico per espellere il gas. Nei casi necessari, i dispositivi di scarico possono essere impostati nelle condutture o nelle due camere del cilindro idraulico durante il funzionamento del sistema idraulico per espellere il gas.

Selezione di supporti per la guida ai cilindri idraulici

Per la strisciatura a bassa velocità causata dall'attrito irregolare degli elementi guida interni nelcilindro idraulico, si consiglia di dare la priorità all'uso dei metalli come supporto guida. Se vengono utilizzati anelli di supporto non metal, è consigliabile selezionare anelli di supporto non metal con una buona stabilità dimensionale nell'olio, in particolare con un piccolo coefficiente di espansione termica. Inoltre, lo spessore dell'anello di supporto deve essere strettamente controllato in termini di tolleranza dimensionale e uniformità di spessore.

Selezione di anelli di tenuta

Per il problema di scansione a bassa velocità del cilindro idraulico causato dal materiale dell'elemento di tenuta, si consiglia di dare la priorità all'uso di un anello di tenuta combinato con politetrafluoroetilene come materiale di tenuta; Se viene selezionata una guarnizione per le labbra, si consiglia di utilizzare la gomma nitrile o materiali simili per l'elemento di tenuta, poiché questi materiali hanno una migliore seguibilità.

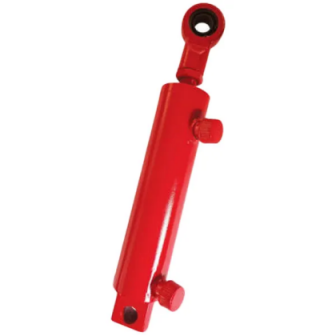

Selezione di tipi di cilindri idraulici e forme strutturali

Scegli il tipo e la forma strutturale delcilindro idraulicoin base ai requisiti di azione della macchina principale; Determinare il modello di variazione del carico sul cilindro idraulico in ogni fase della sua corsa e il valore di potenza richiesto in base alle forze di carico esterne che porta, come gravità, forza di attrito di movimento del meccanismo esterno, forza di inerzia e carico di lavoro.

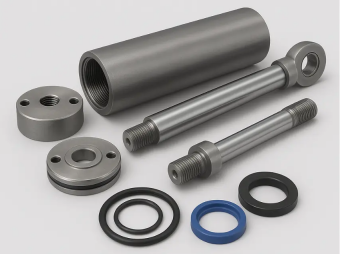

Selezione della struttura interna del cilindro idraulico

In base al carico di lavoro delcilindro idraulicoe la pressione di lavoro selezionata dell'olio, determinare i diametri del pistone e dell'asta del pistone; Sulla base della velocità di movimento del cilindro idraulico, il diametro del pistone e dell'asta del pistone, determinano la portata della pompa idraulica; Selezionare il materiale della canna del cilindro, calcolare il diametro esterno; Selezionare la forma strutturale del coperchio del cilindro, calcolare la resistenza di connessione tra il coperchio del cilindro e la canna del cilindro. Infine, secondo i requisiti della corsa di lavoro, determinare la lunghezza di lavoro del cilindro idraulico e il diametro dell'asta del pistone. In generale, la lunghezza di lavoro è maggiore del diametro dell'asta del pistone. A causa della natura sottile dell'asta del pistone, della verifica della resistenza alla flessione longitudinale e del calcolo della stabilità del cilindro idraulico. Se necessario, tampone di progettazione, scarico e dispositivi a prova di polvere.
