Ingranaggio conico a spirale

Raydafon produce ingranaggi conici a spirale per trasmissioni ad angolo retto nel proprio stabilimento a Ningbo, in Cina. La linea curva dei denti mantiene due o più denti in contatto in ogni momento, quindi la trasmissione funziona in modo più fluido e silenzioso rispetto a una coppia conica diritta della stessa dimensione e trasporta una coppia maggiore per le sue dimensioni. I moduli standard vanno da M3 a M12 con gradi di precisione da DIN6 a DIN9, prodotti secondo ISO, DIN, ANSI, JIS o BS. I materiali includono acciaio legato, C45, acciaio inossidabile, ottone, rame, alluminio e POM, con trattamenti superficiali dalla zincatura e nichelatura all'ossido nero, Geomet e Dacromet. Il pignone può essere tagliato con un minimo di cinque denti, consentendo un ampio rapporto di riduzione in un'unica fase ad angolo retto, e i fianchi dei denti possono essere rettificati dopo il trattamento termico per le qualità di precisione più elevate. Gli ingranaggi vengono forniti in coppia con lo schema di contatto controllato prima della spedizione. Invia il tuo disegno o campione per un preventivo entro 24 ore.

Ingranaggio conico a spirale - Trasmissione ad angolo retto a denti curvi, da M3 a M12

L'ingranaggio conico a spirale è la scelta di trasmissione ad angolo retto quando la scorrevolezza e la capacità di carico contano più di ogni altra cosa. Le linee curve dei denti mantengono due o più denti in contatto in ogni momento, quindi la trasmissione funziona silenziosamente, si usura in modo uniforme e trasporta un carico molto maggiore rispetto a una coppia conica diritta della stessa dimensione. Raydafon taglia, tratta termicamente e rettifica questi ingranaggi nel proprio stabilimento a Ningbo, in Cina.

Minimo 5 dentiSul pignone, consentendo ampi rapporti monostadio
DIN6 – DIN9Gradi di precisione, rettificati su richiesta
M3-M12Moduli standard, altri a disegno

Logica di progettazione

Perché scegliere un ingranaggio conico a spirale invece di un ingranaggio conico dritto

La differenza tra i due è interamente nella linea dei denti. I denti di un ingranaggio conico dritto corrono radialmente, quindi ogni dente impegna il dente accoppiato su tutta la sua larghezza nello stesso istante: un impatto improvviso che si ripete su ogni dente. I denti di un ingranaggio conico a spirale sono tagliati su una curva, quindi il contatto inizia da un'estremità del dente e si estende all'altra, esattamente nel modo in cui si chiude una cerniera. Quel singolo cambiamento geometrico è responsabile di tutti i vantaggi riportati di seguito.

Ingranaggio conico a spirale

  • Due o più denti condividono sempre il carico, poiché il coefficiente di sovrapposizione è più elevato
  • Aggancio graduale anziché impatto, quindi il rumore di funzionamento è sostanzialmente inferiore
  • La pressione di contatto è distribuita su una linea di contatto più lunga, garantendo un'usura più uniforme
  • Il pignone può funzionare con un minimo di 5 denti, consentendo un ampio rapporto in un unico stadio
  • Modello di contatto regolabile attraverso il raggio della testa di taglio e può essere ulteriormente migliorato mediante rettifica
  • Produce una forza assiale che i cuscinetti dell'albero devono essere selezionati per sopportare

Ingranaggio conico dritto

  • Un dente trasporta l'intero carico al momento dell'innesto
  • L'impatto ad ogni ingresso del dente produce più rumore e vibrazioni
  • Maggiore pressione di contatto locale, quindi l'usura tende a concentrarsi
  • Il numero minimo pratico di denti sul pignone è più elevato, limitando il rapporto a stadio singolo
  • Più semplice ed economico da tagliare, adatto ad azionamenti critici a bassa velocità e a bassa rumorosità
  • Nessuna forza assiale generata, quindi la scelta del cuscinetto è più semplice

Un punto di progettazione per cui vale la pena pianificare:poiché la linea dei denti è elicoidale, un ingranaggio conico a spirale genera una spinta assiale lungo l'albero. Questo non è un difetto: è il prezzo di un impegno regolare. I cuscinetti devono essere scelti per sopportarlo, motivo per cui una coppia conica a spirale viene normalmente specificata insieme alla disposizione di albero e cuscinetto piuttosto che come sostituto immediato di una coppia conica diritta.

Specifiche

Specifiche degli ingranaggi conici a spirale e opzioni disponibili

  • Numero di modello (modulo)M3, M4, M5, M8, M12 e altri
  • Forma del denteSpirale (linea dei denti curva), azionamento ad angolo retto
  • Conteggio minimo dei denti del pignone5 denti
  • Gradi di precisioneDIN6, DIN7, DIN8, DIN9
  • StandardISO, DIN, ANSI, JIS, BS e non standard / a disegno
  • MaterialiAcciaio legato, acciaio C45, acciaio inossidabile, ottone, rame, alluminio, POM
  • Lavorazione dei dentiFresato, temprato o rettificato (rettifica utilizzata per i gradi di precisione più elevati)
  • Tolleranza0,001 mm – 0,1 mm a seconda della caratteristica e del grado di precisione
  • Trattamento superficialeZincatura, nichelatura, passivazione, ossidazione, anodizzazione, Geomet, Dacromet, ossido nero, fosfatazione, verniciatura a polvere, elettroforesi
  • Operazioni aggiuntiveGranigliatura, sabbiatura, trattamento termico, ricottura, rinvenimento, lucidatura
  • ImballaggioSacchetto e cartone di plastica o cassa di legno
  • Termini di pagamentoT/T, L/C
  • Tempi di produzione20 giorni lavorativi per i campioni, 25 giorni per la massa
  • CampioniPrezzo campione 2–100 USD; campione di trasporto espresso pagato dal cliente

Scheda tecnica completa. Scorri lateralmente la tabella su un dispositivo mobile per leggere ogni riga.

Articolo Specifica
Numero del modello M3, M4, M5, M8, M12, ecc.
Materiale Ottone, acciaio C45, acciaio inossidabile, rame, POM, alluminio, leghe e altri
Standard ISO, DIN, ANSI, JIS, BS e non standard
Precisione DIN6, DIN7, DIN8, DIN9
Trattamento dei denti Temprato, fresato o rettificato
Tolleranza 0,001 mm – 0,01 mm – 0,1 mm, a seconda della caratteristica e del grado di precisione specificato
Trattamento superficiale Zincatura, nichelatura, passivazione, ossidazione, anodizzazione, Geomet, Dacromet, ossido nero, fosfatazione, verniciatura a polvere, elettroforesi
Fine Granigliatura, sabbiatura, trattamento termico, ricottura, rinvenimento, lucidatura
Imballaggio degli articoli Sacchetto e cartone di plastica o imballaggio di legno
Termini di pagamento T/T, L/C
Tempi di produzione 20 giorni lavorativi per il campione, 25 giorni per la massa
Campioni Intervallo di prezzo del campione USD 2–100. Campione di trasporto espresso pagato dal cliente.
Applicazione Macchine a controllo automatico, industria dei semiconduttori, macchinari industriali generali, apparecchiature mediche, apparecchiature per l'energia solare, macchine utensili, sistemi di parcheggio, attrezzature per il trasporto ferroviario e aereo ad alta velocità e simili

Informazioni su tolleranza e precisione:le cifre riportate in questa tabella rappresentano un intervallo dell'intera famiglia di prodotti, non un singolo valore garantito. La tolleranza dipende dall'elemento misurato, dal modulo e dal grado di precisione specificato: un ingranaggio rettificato DIN6 presenta limiti molto più severi rispetto a uno fresato DIN9. Comunicateci i requisiti di gioco e modello di contatto del vostro assemblaggio e confermeremo di quale grado e processo ha bisogno la vostra attrezzatura.

Produzione

Come produciamo e controlliamo la qualità degli ingranaggi conici a spirale

Gli ingranaggi conici a spirale sono tra i tipi di ingranaggi più difficili da produrre bene, perché il fianco del dente è una superficie curva che deve essere generata, non semplicemente tagliata. Il processo che eseguiamo su ogni ordine è deliberatamente sequenziale: ogni fase viene completata e ispezionata prima dell'inizio di quella successiva, quindi un problema viene individuato nella fase che lo ha creato piuttosto che nell'assemblaggio finale.

Preparazione in bianco

Il materiale viene selezionato in base al disegno e il pezzo grezzo viene tornito e spianato per stabilire le facce di montaggio e il foro a cui fa riferimento ogni operazione successiva.

Taglio degli ingranaggi

I fianchi dei denti vengono generati su una macchina per il taglio di ingranaggi conici a spirale utilizzando il raggio della testa di taglio che produce l'angolo di spirale e lo schema di contatto richiesti.

Trattamento termico

L'indurimento della cassa aumenta la durezza della superficie dei denti per la resistenza all'usura mentre il nucleo rimane sufficientemente resistente da assorbire i carichi di impatto che l'unità subirà.

Digrignamento dei denti

Laddove viene specificato un grado di precisione più elevato, il fianco viene rettificato dopo il trattamento termico per correggere la distorsione e migliorare l'area di contatto e la finitura superficiale.

Controllo dello schema dei contatti

La coppia viene eseguita in un banco di prova con composto di marcatura in modo che la posizione, la forma e le dimensioni del modello di contatto possano essere verificate rispetto al disegno prima che la coppia venga rilasciata.

Ispezione e imballaggio

Controllo dimensionale finale sulle caratteristiche importanti per l'assemblaggio, quindi imballaggio protettivo per l'esportazione: busta e cartone di plastica o una custodia di legno per set più grandi.

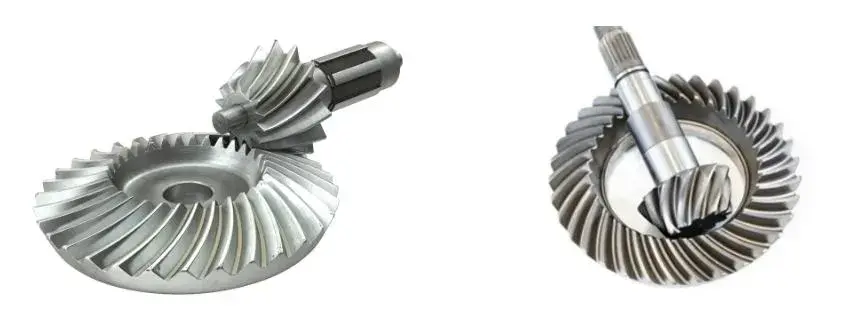

Spiral bevel gear with curved tooth flanks produced by Raydafon
Ingranaggio conico a spirale con fianchi dei denti curvi generati.

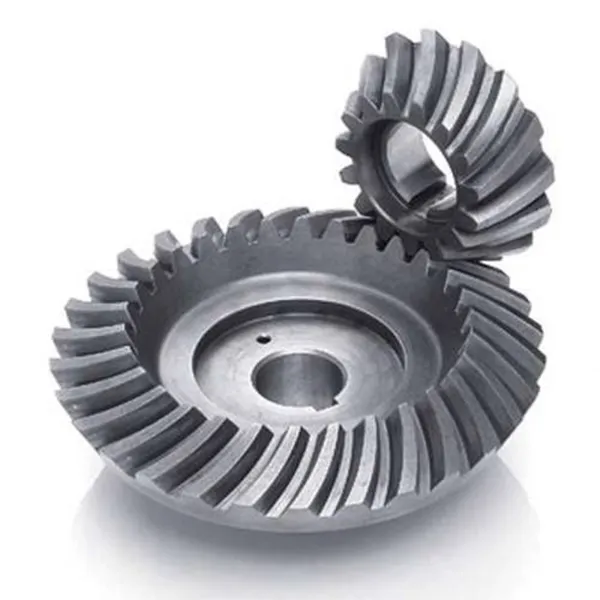

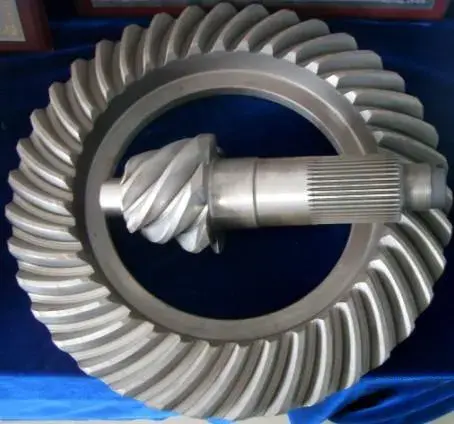

Spiral bevel gear pair showing matched contact pattern and mounting faces
Coppia di ingranaggi abbinati: schema di contatto e superfici di montaggio.
Spiral bevel gear tooth flank detail after grinding
Dettaglio del fianco del dente dopo la rettifica.
Spiral bevel gear inspection and measurement before packing
Controllo dimensionale finale prima dell'imballaggio.
Spiral bevel gear set prepared for export packing
Set di ingranaggi preparato per l'imballaggio per l'esportazione.

Vantaggi principali

Caratteristiche del prodotto

Funzionamento regolare e basso rumore

Poiché la linea dei denti è curva, almeno due denti sono in presa in ogni istante e il carico viene trasferito da un dente a quello successivo mentre il contatto si estende lungo il fianco. Non c'è un singolo momento di impatto su tutta la larghezza come nel caso di un ingranaggio conico dritto, quindi le vibrazioni e il rumore diminuiscono notevolmente: questo è ciò che rende questo dente la scelta standard dove il rumore è controllato, dai mandrini delle macchine utensili agli assali dei veicoli passeggeri.

Elevata capacità di carico e usura uniforme

L'angolo dell'elica aumenta il coefficiente di sovrapposizione, il che significa che più denti condividono il carico e la pressione di contatto su ciascun fianco è inferiore. Una pressione inferiore combinata con una linea di contatto più lunga distribuisce l'usura in modo più uniforme su tutta la superficie del dente invece di concentrarla vicino alla linea primitiva. Il risultato pratico è un ingranaggio che trasporta una coppia più elevata rispetto alle sue dimensioni e mantiene la precisione più a lungo in servizio continuo.

Ampia gamma di rapporti in un unico stadio

Il pignone di una coppia conica a spirale può essere tagliato con un minimo di cinque denti, il che consente di ottenere un ampio rapporto di riduzione in una fase ad angolo retto anziché in due. Per un progettista di macchine ciò significa meno parti, una carcassa più corta e un minor gioco accumulato, motivo per cui questa forma del dente appare così spesso nei riduttori ortogonali compatti.

Il modello di contatto può essere corretto

Poiché la curvatura del fianco è determinata dal raggio della testa di taglio, il modello di contatto può essere spostato e corretto in fase di taglio e ulteriormente migliorato mediante rettifica dopo il trattamento termico. Questo controllo sul punto in cui i denti si toccano effettivamente è ciò che distingue un gruppo di ingranaggi che funziona silenziosamente per anni da uno che geme e si buca in pochi mesi - ed è una capacità che dipende dalla macchina e dall'operatore, non solo dal disegno.

Materiali e trattamenti superficiali adatti al compito

La stessa geometria del dente può essere prodotta in acciaio legato per azionamenti a coppia elevata, C45 o acciaio inossidabile dove la resistenza alla corrosione è importante, e ottone, rame, alluminio o POM per applicazioni più leggere o non magnetiche. Il trattamento superficiale viene quindi selezionato per adattarsi all'ambiente: zincatura o nichelatura, ossido nero, Geomet o Dacromet per la protezione dalla corrosione, anodizzazione per l'alluminio e verniciatura a polvere o elettroforesi per aspetto e maggiore durata.

Applicazioni

Dove vengono utilizzati gli ingranaggi conici a spirale

Ovunque un'unità debba effettuare una svolta di 90 gradi trasportando la coppia reale e rimanendo silenziosa:

  • Macchine utensili— azionamenti di mandrini, teste indicizzatrici e meccanismi di avanzamento in cui la precisione della trasmissione determina la qualità del pezzo finito
  • Automotive e trasporti— ingranaggi del differenziale e della trasmissione finale, dove è essenziale una coppia ad angolo retto a bassa rumorosità e ad alto carico
  • Macchine a controllo automatico— indicizzatori a camme, tavole rotanti e meccanismi pick-and-place
  • Semiconduttori e apparecchiature mediche- unità che devono essere fluide, silenziose e ripetibili anziché semplicemente potenti
  • Apparecchiature per l'energia solare— unità di rotazione con inseguitore, in cui il gruppo di ingranaggi funziona in condizioni esterne tutto l'anno
  • Sistemi di parcheggio e attrezzature logistiche— meccanismi di sollevamento e trasferimento che necessitano di una riduzione compatta ad angolo retto
  • Attrezzature terrestri per l'alta velocità ferroviaria e per l'aviazione— azionamenti ausiliari dove sono richieste affidabilità e basse vibrazioni
  • Macchinari industriali generali— pompe, miscelatori, trasportatori e qualsiasi riduttore ad angolo retto compatto

Se la tua applicazione non è elencata, descrivi il servizio: velocità di ingresso, coppia, rapporto e disposizione di montaggio. Una coppia conica a spirale è normalmente progettata insieme al suo albero e alla disposizione dei cuscinetti a causa della spinta assiale che genera, quindi prima vediamo la disposizione, migliore sarà il risultato.

Personalizzazione

Ingranaggi conici a spirale personalizzati realizzati su disegno

Oltre alla gamma di moduli standard, i parametri che decidono se un riduttore si adatta alla vostra custodia possono essere tutti prodotti su richiesta. La personalizzazione tipica include:

  • Modulo e conteggio dei denti
  • Angolo della spirale e mano della spirale
  • Rapporto e coppia abbinata
  • Foro, sede per chiavetta e scanalatura
  • Geometria del mozzo e della superficie di montaggio
  • Selezione dei materiali
  • Grado di precisione DIN6–DIN9
  • Trattamento superficiale
  • Fianco del dente rettificato o fresato
  • Marcatura e identificazione del set abbinato

Invia un disegno quotato, un ingranaggio campione o il rapporto, la coppia e l'inviluppo richiesti e confermeremo la geometria standard più vicina o ne quoteremo una nuova. Le coppie coniche a spirale vengono fornite come set abbinati, quindi se stai sostituendo un ingranaggio di una coppia, comunicacelo: la sostituzione solo della metà di una coppia abbinata generalmente produce rumore e usura rapida, anche se entrambe le parti sono dimensionalmente corrette.

Domande frequenti sull'acquirente

Domande frequenti sull'acquirente

  • Qual è la differenza tra un ingranaggio conico a spirale e un ingranaggio conico dritto?La linea dei denti: i denti conici diritti corrono radialmente e si innestano contemporaneamente su tutta la loro larghezza, mentre i denti conici a spirale sono curvi in ​​modo che il contatto si sposti gradualmente da un'estremità all'altra del dente. La forma curva offre una maggiore sovrapposizione, quindi il carico è condiviso da più denti, il funzionamento è più fluido e silenzioso, l'usura è più uniforme e il pignone può essere tagliato con un minimo di 5 denti.
  • Potete realizzare un ingranaggio conico a spirale secondo il mio disegno o partendo da un campione?SÌ. Inviare un disegno quotato o l'ingranaggio campione con modulo, numero di denti, angolo spirale, rapporto, foro e materiale. Confermiamo se la geometria corrisponde all'attrezzatura esistente o richiede una nuova configurazione della fresa, forniamo un preventivo di conseguenza e possiamo fornire un campione in circa 20 giorni lavorativi.
  • Quali materiali e trattamenti superficiali sono disponibili?Acciaio legato e C45 per azionamenti a coppia elevata, acciaio inossidabile dove è necessaria resistenza alla corrosione e ottone, rame, alluminio o POM per applicazioni più leggere o non magnetiche. I trattamenti superficiali comprendono zincatura e nichelatura, passivazione, ossidazione, anodizzazione, Geomet, Dacromet, ossido nero, fosfatazione, verniciatura a polvere ed elettroforesi. Raccontaci l'ambiente e noi ne consiglieremo uno.
  • Devo ordinare una coppia abbinata o un singolo ingranaggio?Ordina una coppia abbinata. Gli ingranaggi conici a spirale vengono lappati e la loro configurazione di contatto controllata in blocco, quindi la sostituzione di un solo ingranaggio di una coppia esistente di solito produce rumore e usura accelerata anche quando entrambe le parti misurano correttamente. Se solo un ingranaggio risulta danneggiato inviateceli entrambi così da poter abbinare il ricambio alla parte superstite.
  • Perché un ingranaggio conico a spirale necessita di cuscinetti speciali?A causa dell'angolo dell'elica nella linea dei denti, l'ingranaggio genera una forza di spinta assiale lungo l'albero oltre ai carichi tangenziali e radiali. I cuscinetti devono essere selezionati per sostenere tale spinta (solitamente una disposizione a rulli conici o a contatto angolare), motivo per cui è meglio specificare una coppia conica a spirale insieme alla disposizione dell'albero e del cuscinetto.
  • Quali sono la tolleranza, i tempi di consegna e i termini di pagamento?La tolleranza dipende dalla caratteristica e dal grado di precisione, variando da 0,001 mm a 0,1 mm in tutta la famiglia; comunicaci i tuoi requisiti di gioco e modello di contatto e confermeremo quale grado lo raggiunge. I campioni richiedono circa 20 giorni lavorativi e la produzione in serie 25 giorni, i prezzi dei campioni sono di 2-100 USD con trasporto espresso a carico del cliente e i termini di pagamento sono T/T o L/C.
