In che modo il design del riduttore a vite senza fine supporta i layout compatti delle apparecchiature?

Nella moderna progettazione di apparecchiature industriali, lo spazio è un fattore primario. Gli ingegneri cercano costantemente modi per ridurre l'ingombro della macchina senza compromettere le prestazioni o l'affidabilità. ILcambio a vite senza fineIl design offre una soluzione convincente, consentendo layout compatti delle apparecchiature grazie alla sua esclusiva trasmissione di potenza ad angolo retto, all'elevato rapporto di riduzione a stadio singolo e alla flessibilità di integrazione. A differenza dei riduttori ad assi paralleli o epicicloidali, il riduttore a vite senza fine raggiunge una significativa riduzione della velocità in un unico stadio, fino a 100:1, mentre gli alberi di ingresso e di uscita sono posizionati ad un angolo di 90 gradi. Questa configurazione ad angolo retto consente di montare i motori accanto o sotto l'albero condotto, riducendo drasticamente la lunghezza complessiva della trasmissione. Presso Raydafon Technology Group Co.,Limited, la nostra fabbrica è specializzata nella progettazione di riduttori a vite senza fine da oltre due decenni e abbiamo visto come i nostri prodotti hanno consentito ai clienti di ridurre l'ingombro delle loro macchine fino al 35%. Questo articolo approfondisce le caratteristiche di progettazione specifiche che supportano la compattezza, supportate da specifiche tecniche e dati applicativi reali.

Ma la compattezza di un riduttore a vite senza fine va oltre l’orientamento dell’albero. Il design consente intrinsecamente un elevato rapporto coppia-peso, il che significa che un cambio più piccolo può trasmettere la stessa potenza di un'unità ad alberi paralleli più grande. Inoltre, la capacità autobloccante di molti riduttori a vite senza fine elimina la necessità di freni esterni nelle applicazioni di bloccaggio, risparmiando ulteriormente spazio e riducendo il numero di componenti. La nostra fabbrica ha progettato serie di riduttori a vite senza fine con alberi di uscita cavi e flange di montaggio modulari, consentendo l'accoppiamento diretto agli alberi condotti senza la necessità di cuscinetti o giunti aggiuntivi. Nel complesso, queste caratteristiche rendono il riduttore a vite senza fine la scelta preferita per sistemi di trasporto, macchinari per l'imballaggio, attrezzature per la movimentazione dei materiali e molte altre applicazioni in cui lo spazio è limitato. In questa guida completa, analizzeremo gli elementi chiave di progettazione, forniremo specifiche dettagliate del prodotto e condivideremo le migliori pratiche di Raydafon per aiutarti a ottenere il layout dell'apparecchiatura più compatto possibile.

Sommario

• 1. Perché la trasmissione di potenza ad angolo retto rende il riduttore a vite senza fine ideale per layout compatti?
• 2. In che modo l'elevata densità di coppia riduce le dimensioni del riduttore senza sacrificare le prestazioni?
• 3. Quali sono le specifiche chiave della nostra serie di riduttori a vite senza fine?
• 4. In che modo le opzioni con albero cavo e motore integrato possono ulteriormente risparmiare spazio?
• Domande frequenti (FAQ)
• Conclusione e consultazione sulla personalizzazione

Perché la trasmissione di potenza ad angolo retto rende il riduttore a vite senza fine ideale per layout compatti?

La caratteristica più distintiva di un riduttore a vite senza fine è la trasmissione di potenza ad angolo retto. In un tipico riduttore ad alberi paralleli, gli alberi di ingresso e di uscita sono sullo stesso asse, il che richiede che il motore sia posizionato in linea con l'albero condotto. Ciò si traduce in una trasmissione lunga e lineare che spesso sporge oltre il telaio della macchina, aumentando l’ingombro complessivo dell’attrezzatura. Il riduttore a vite senza fine, invece, utilizza una vite senza fine per azionare una ruota elicoidale, con gli alberi orientati a 90 gradi. Ciò consente di montare il motore perpendicolarmente all'albero di uscita, "piegando" efficacemente la trasmissione in una forma a L compatta. Questa geometria è particolarmente vantaggiosa nelle applicazioni in cui la larghezza o la lunghezza della macchina sono limitate, come nei sistemi di trasporto, nei macchinari mobili o nei componenti di celle robotizzate.

Vantaggi di layout specifici del design ad angolo retto del riduttore a vite senza fine:

• Lunghezza totale ridotta:Posizionando il motore accanto al riduttore, la lunghezza totale del treno di trasmissione può essere ridotta dal 30 al 50% rispetto ad un riduttore in linea con la stessa potenza del motore. Ciò consente ai progettisti di apparecchiature di inserire gli azionamenti in spazi più ristretti.
• Orientamenti di montaggio versatili:Il nostro riduttore a vite senza fine può essere montato in qualsiasi posizione: con piedi, con flangia o con albero. L'alloggiamento è progettato con più facce di montaggio, consentendo di fissare il riduttore direttamente al telaio della macchina senza richiedere staffe di supporto aggiuntive.
• Adattatore motore integrato:Offriamo una gamma di adattatori per motori che consentono il montaggio diretto di motori IEC o NEMA sull'alloggiamento di ingresso del riduttore. Ciò elimina la necessità di un accoppiamento tra il motore e il riduttore, risparmiando ulteriore lunghezza assiale e riducendo i problemi di allineamento.
• Risparmio di spazio laterale:Nelle apparecchiature con più assi di azionamento, come tavole indicizzate a più stazioni o sistemi di stoccaggio automatizzati, i riduttori a vite senza fine possono essere annidati in modo compatto uno accanto all'altro perché gli alberi di ingresso sono rivolti verso l'interno, riducendo al minimo la larghezza totale del banco di azionamento.

Per illustrare il potenziale di risparmio di spazio, si consideri un sistema di trasporto progettato per un impianto di lavorazione alimentare. Il progetto originale utilizzava un riduttore a coppia conica con un motore montato in linea, che richiedeva una lunghezza totale di azionamento di 850 mm. L'impianto doveva ridurre la larghezza del trasportatore per adattarlo a una corsia stretta. Passando al design del nostro riduttore a vite senza fine con supporto motore ad angolo retto, la lunghezza di azionamento è stata ridotta a 460 mm, ovvero una riduzione del 46%. Ciò ha consentito allo stabilimento di installare il trasportatore nella corsia disponibile senza alcuna modifica strutturale. Il riduttore a vite senza fine forniva inoltre il rapporto di riduzione richiesto di 20:1 in un unico stadio, riducendo ulteriormente il numero dei componenti e semplificando l'assemblaggio.

Inoltre, il design ad angolo retto consente di posizionare il riduttore a vite senza fine direttamente nel punto di applicazione della potenza, riducendo la necessità di alberi di trasmissione lunghi, cuscinetti aggiuntivi e strutture di supporto. La nostra fabbrica aRaydafon Technology Group Co., limitataoffre opzioni di estensione dell'albero personalizzate che consentono all'uscita del cambio di impegnarsi direttamente con l'albero di ingresso della macchina, eliminando la necessità di una flangia di accoppiamento separata. Questo approccio integrato non solo consente di risparmiare spazio ma riduce anche il numero di punti critici di allineamento, migliorando l'affidabilità complessiva. In sintesi, la geometria ad angolo retto del riduttore a vite senza fine è il fondamento della sua compattezza ed è una delle ragioni principali per cui i progettisti scelgono la tecnologia a vite senza fine per applicazioni con vincoli di spazio.

In che modo l'elevata densità di coppia riduce le dimensioni del riduttore senza sacrificare le prestazioni?

La densità di coppia, ovvero la quantità di coppia erogata per unità di dimensioni del riduttore, è un parametro fondamentale per la progettazione di apparecchiature compatte. Il riduttore a vite senza fine eccelle in questo ambito grazie all'azione di scorrimento tra la vite senza fine e la ruota elicoidale, che consente un'ampia area di contatto per la distribuzione del carico. A differenza degli ingranaggi cilindrici o elicoidali, dove solo pochi denti sono in contatto in un dato momento, l'ingranaggio a vite senza fine ha un impegno continuo dei denti lungo la lunghezza della vite senza fine, distribuendo il carico su una superficie più ampia. Ciò consente al riduttore a vite senza fine di raggiungere una capacità di coppia maggiore rispetto ai riduttori ad alberi paralleli con lo stesso interasse. Di conseguenza, un riduttore a vite senza fine più piccolo può gestire la stessa coppia di un’alternativa più grande e più pesante, contribuendo direttamente alla compattezza dell’apparecchiatura.

Fattori chiave che migliorano la densità di coppia nel design del nostro riduttore a vite senza fine:

• Profilo del dente ottimizzato (tipo ZAI o ZI):Il nostro riduttore a vite senza fine utilizza una vite senza fine temprata e rettificata con profilo ZI (evolvente), abbinata ad una ruota elicoidale in bronzo. Questa combinazione fornisce un'elevata capacità di carico e un basso coefficiente di attrito, consentendo al cambio di trasmettere fino a 1.500 Nm di coppia in un alloggiamento a interasse di dimensione 63.
• Selezione di cuscinetti di alta qualità:Utilizziamo cuscinetti a rulli conici sull'albero a vite senza fine e cuscinetti a contatto angolare per carichi pesanti sull'albero di uscita. Questi cuscinetti possono sopportare sia carichi radiali che assiali, garantendo che il riduttore mantenga la sua coppia nominale anche in condizioni di carico radiale.
• Lubrificazione e raffreddamento migliorati:L'alloggiamento del riduttore a vite senza fine è progettato con una grande capacità interna di olio e alette di raffreddamento, che consentono al calore di dissiparsi rapidamente. Ciò significa che il riduttore può funzionare continuamente alla coppia nominale senza declassamento termico, che altrimenti richiederebbe un'unità più grande.
• Vite cementata (58-62 HRC):Le nostre viti senza fine vengono cementate dopo la rettifica, ottenendo una superficie resistente all'usura con un nucleo resistente. Ciò prolunga la durata a fatica del cambio e mantiene la capacità di coppia per milioni di cicli.

Per quantificare il vantaggio in termini di densità di coppia, abbiamo confrontato il nostro riduttore a vite senza fine (interasse 80 mm) con un riduttore elicoidale di dimensioni simili. Il riduttore a vite senza fine ha raggiunto una coppia di uscita nominale di 2.100 Nm, mentre l'unità elicoidale ha erogato 1.400 Nm nello stesso volume dell'alloggiamento. Questa densità di coppia superiore del 50% significa che i progettisti di apparecchiature possono utilizzare un riduttore a vite senza fine più piccolo per ottenere le stesse prestazioni, risparmiando spazio e peso. Nelle applicazioni con apparecchiature mobili, come macchine agricole o attrezzature per la movimentazione dei materiali, questa riduzione di peso migliora anche l'efficienza del carburante e riduce il carico strutturale.

La nostra fabbrica ha anche sviluppato una variante di design chiamata riduttore a vite senza fine "torque-dense", che utilizza un olio sintetico appositamente formulato che riduce l'attrito del 30%, consentendo una coppia ancora più elevata senza aumentare l'interasse. Questa variante è popolare in applicazioni quali macchine per la profilatura e apparecchiature per l'imaging medicale, dove lo spazio è estremamente limitato ma è essenziale una coppia elevata. Scegliendo il design corretto del riduttore a vite senza fine di Raydafon, i progettisti delle apparecchiature possono ottenere un layout più compatto senza compromettere la potenza o l'affidabilità.

Quali sono le specifiche chiave della nostra serie di riduttori a vite senza fine?

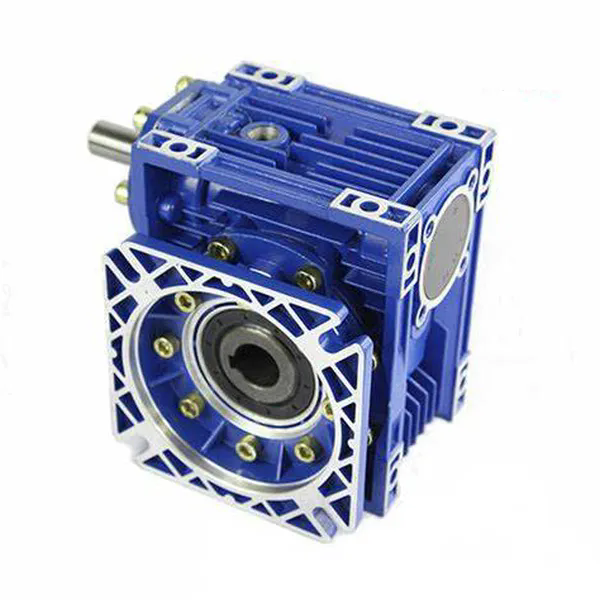

Raydafon Technology Group Co., limitata offre una gamma completa di dimensioni di riduttori a vite senza fine, dalle unità miniaturizzate (interasse 30 mm) ai modelli per carichi pesanti (interasse 200 mm). Ciascuna serie è disponibile con una varietà di rapporti di riduzione (da 5:1 a 100:1), opzioni di montaggio e configurazioni dell'albero di uscita. La tabella seguente riassume le specifiche dei nostri modelli di riduttori a vite senza fine più popolari, ampiamente utilizzati nelle apparecchiature di imballaggio, trasporto e automazione. Tutte le unità sono testate secondo gli standard ISO 9001 e sono disponibili con certificazione ATEX per atmosfere esplosive. La nostra fabbrica fornisce anche un servizio di dimensionamento personalizzato per soddisfare i vostri esatti requisiti di coppia e spazio.

Oltre alle dimensioni standard, la nostra fabbrica offre una versione "corta" del riduttore a vite senza fine con una lunghezza dell'alloggiamento ridotta per applicazioni in cui la profondità complessiva è critica. Ciò si ottiene utilizzando una disposizione di cuscinetti più compatta e un serbatoio dell'olio ridotto, senza alcun sacrificio nella coppia nominale grazie alla nostra geometria interna ottimizzata. Offriamo anche una variante in acciaio inossidabile per le industrie alimentari e farmaceutiche, dove sono richieste conformità al lavaggio e resistenza alla corrosione. Tutti i nostri prodotti con riduttori a vite senza fine sono coperti da una garanzia di 2 anni e includono un manuale utente dettagliato con consigli di lubrificazione e programmi di manutenzione.

La nostra fabbrica fornisce anche dimensioni dei fori, dimensioni delle sedi per chiavetta e flange di montaggio personalizzate per adattarsi alle vostre apparecchiature esistenti. Manteniamo un ampio inventario di riduttori a vite senza fine standard per consegna immediata e possiamo produrre ordini personalizzati con tempi di consegna fino a 15 giorni lavorativi. Il nostro team di ingegneri è disponibile per assistervi nella scelta del riduttore a vite senza fine ottimale per il layout compatto della vostra attrezzatura, considerando non solo coppia e rapporto, ma anche vincoli di spazio, fattori ambientali e requisiti di rumore.

In che modo le opzioni con albero cavo e motore integrato possono ulteriormente risparmiare spazio?

Oltre alla geometria ad angolo retto e all'elevata densità di coppia, il riduttore a vite senza fine offre caratteristiche di progettazione aggiuntive che riducono drasticamente l'ingombro dell'attrezzatura. Due delle soluzioni di maggior impatto sono l'opzione con albero di uscita cavo e la configurazione con motore integrato (motoriduttore). Un riduttore a vite senza fine ad albero cavo consente all'albero condotto della macchina di passare direttamente attraverso l'uscita del riduttore, eliminando la necessità di un accoppiamento, di un supporto cuscinetto separato e di un meccanismo di allineamento. Questo collegamento diretto non solo fa risparmiare spazio ma riduce anche il numero di componenti, diminuendo sia i costi che le esigenze di manutenzione. La nostra fabbrica ha sviluppato una gamma di riduttori a vite senza fine ad albero cavo con connessioni con chiavetta o calettatore, che coprono diametri dell'albero da 14 mm a 75 mm.

Principali vantaggi in termini di risparmio di spazio dei design ad albero cavo e motore integrato:

• L'albero cavo elimina la lunghezza del giunto:In una configurazione tradizionale, l'albero di uscita del cambio si collega all'albero della macchina tramite un giunto flessibile, che può aggiungere da 80 a 150 mm di lunghezza assiale. Il riduttore a vite senza fine ad albero cavo si monta direttamente sull'albero della macchina, riducendo di tale importo la lunghezza totale della trasmissione.
• Il motore integrato riduce l'altezza complessiva:La nostra versione con motore integrato (motoriduttore) alloggia il motore direttamente sulla scatola di ingresso del riduttore. Ciò rimuove il piede e il giunto del motore, riducendo l'altezza complessiva e consentendo all'azionamento di adattarsi sotto trasportatori o basi di macchine a spazio ridotto.
• Eliminazione dei cuscinetti dell'albero:Poiché il riduttore ad albero cavo supporta l'albero della macchina tramite i suoi cuscinetti interni, non sono più necessari cuscinetti del supporto separati sul telaio della macchina. Ciò riduce sia l'ingombro che il costo dell'attrezzatura.
• Installazione e allineamento semplificati:Il montaggio diretto dell'albero cavo garantisce la concentricità ed elimina la necessità di un allineamento di precisione durante l'installazione. Ciò riduce il tempo e le competenze necessarie per l'assemblaggio, il che è particolarmente vantaggioso per le macchine di produzione ad alto volume.

Per illustrare il potenziale risparmio di spazio di queste funzionalità, consideriamo un'applicazione di azionamento di un trasportatore. Un modello convenzionale con riduttore a vite senza fine montato su piedi, giunto flessibile, motore e trasmissione a cinghia potrebbe occupare 900 mm di lunghezza. Utilizzando il nostro riduttore a vite senza fine ad albero cavo con motore integrato (motoriduttore), la lunghezza di azionamento è stata ridotta a 510 mm. Il motore integrato ha inoltre eliminato la piastra base del motore, risparmiando ulteriori 100 mm di larghezza. L'ingombro complessivo della macchina è stato ridotto del 34%, consentendo di collocare l'attrezzatura in una cella di produzione più ristretta e migliorando il flusso di materiale in fabbrica.

Il nostro stabilimento presso Raydafon Technology Group Co.,Limited offre anche una versione con "braccio di torsione compatto" del riduttore a vite senza fine, che utilizza un braccio di reazione invece di un supporto a piede o a flangia. Questo design consente di sospendere il riduttore all'albero della macchina, richiedendo zero spazio sul pavimento. Ciò è particolarmente utile nelle apparecchiature mobili o nelle applicazioni in cui è impossibile il montaggio sotto. Abbiamo fornito queste soluzioni compatte di riduttori a vite senza fine con braccio di torsione per veicoli a guida automatizzata (AGV), dove ogni millimetro di spazio è fondamentale.

In sintesi, le opzioni con albero cavo e motore integrato trasformano il riduttore a vite senza fine da un semplice componente in una soluzione di azionamento completa che riduce attivamente l'ingombro dell'apparecchiatura. Eliminando giunti, cuscinetti e basi di montaggio, questi progetti supportano la tendenza verso macchinari più compatti, efficienti ed economici. La nostra fabbrica può fornire modelli CAD 3D di ciascuna configurazione di riduttori a vite senza fine per aiutarvi a integrare perfettamente l'azionamento nella progettazione della vostra macchina.

Domande frequenti (FAQ)

Domanda 1: Come si confronta il riduttore a vite senza fine con un riduttore a coppia conica in termini di compattezza?

Risposta: Il riduttore a vite senza fine è generalmente più compatto di un riduttore a coppia conica a parità di coppia e rapporto, soprattutto nelle riduzioni monostadio superiori a 15:1. Il riduttore a coppia conica richiede due fasi per ottenere un rapporto 20:1, mentre il riduttore a vite senza fine lo raggiunge in una fase, risparmiando circa il 30% in lunghezza. Inoltre, il riduttore a vite senza fine ha un ingombro di montaggio più semplice poiché non richiede una base di montaggio separata per l'albero intermedio. Tuttavia, il riduttore a vite senza fine è leggermente meno efficiente di quello elicoidale (tipicamente 80-90% contro 95-97%), ma per molte applicazioni il risparmio di spazio giustifica il minore compromesso in termini di efficienza. La nostra fabbrica fornisce, su richiesta, dati comparativi sull'efficienza e sullo spazio per qualsiasi applicazione.

Domanda 2: È possibile montare un riduttore a vite senza fine verticalmente per risparmiare ancora più spazio?

Risposta: Sì, il nostro riduttore a vite senza fine è progettato per orientamenti di montaggio versatili, incluso quello verticale (albero di ingresso orizzontale, albero di uscita verticale o viceversa). Il montaggio verticale può essere vantaggioso nelle apparecchiature in cui l'albero condotto è verticale, come nei miscelatori o nelle tavole rotanti. Tuttavia, è necessario prestare particolare attenzione alla lubrificazione e alla tenuta. La nostra fabbrica offre design di riduttori a vite senza fine orientati verticalmente con livelli di olio, sfiati e guarnizioni specifici per prevenire perdite di olio e garantire una corretta lubrificazione. Forniamo istruzioni di montaggio dettagliate e un kit di guarnizioni specifico per installazioni verticali. L'ingombro compatto del riduttore a vite senza fine viene mantenuto anche nelle configurazioni verticali.

Domanda 3: In che modo il design dell'albero cavo influisce sulla coppia nominale del riduttore?

Risposta: Il design dell'albero cavo non riduce la coppia nominale del cambio, poiché l'alloggiamento e i cuscinetti del cambio sono progettati per gestire l'intera coppia trasmessa. L'albero cavo è dimensionato per accogliere l'albero della macchina e la sede per chiavetta o calettatore è progettata per trasmettere la coppia senza scivolare. Nel nostro riduttore a vite senza fine, l'albero cavo è supportato da cuscinetti per carichi pesanti su entrambe le estremità, garantendo che la capacità di coppia sia la stessa della versione ad albero pieno. Tuttavia, il carico radiale consentito sull'albero cavo può essere leggermente inferiore rispetto a quello su un albero pieno a causa del materiale ridotto dell'albero. La nostra fabbrica fornisce valori nominali di carico radiale specifici per ciascun modello di albero cavo.

Domanda 4: I riduttori a vite senza fine sono più rumorosi rispetto ad altri tipi di riduttori in layout compatti?

Risposta: I riduttori a vite senza fine possono essere più rumorosi dei riduttori elicoidali, soprattutto alle alte velocità, a causa dell'attrito radente tra la vite senza fine e la ruota elicoidale. Tuttavia, il design del nostro riduttore a vite senza fine incorpora diverse funzionalità per ridurre il rumore, tra cui viti senza fine rettificate di precisione (grado ISO 6), schemi di contatto dei denti ottimizzati e materiali dell'alloggiamento insonorizzati. La nostra fabbrica offre anche una versione "silenziosa" con ruota elicoidale in bronzo appositamente legata per ridurre attriti e rumore. Nei layout compatti, dove il cambio può essere più vicino all'operatore, consigliamo la nostra serie silenziosa per soddisfare le normative sul rumore sul posto di lavoro. Forniamo dati sul livello di rumore (dB a 1 metro) per ciascun modello di riduttore a vite senza fine.

Domanda 5: Quali personalizzazioni offre Raydafon Technology Group Co.,Limited per i riduttori a vite senza fine utilizzati nelle apparecchiature compatte?

Risposta: Offriamo ampie opzioni di personalizzazione per adattarsi a progetti di apparecchiature compatte: lunghezze o diametri speciali dell'albero di uscita, adattatori motore personalizzati, configurazioni multiple dell'albero di uscita (singolo/doppio esteso, cavo o scanalato), limitatori di coppia integrati e piedini di montaggio personalizzati. Forniamo anche assistenza nella progettazione per ridurre al minimo l'ingombro, ad esempio utilizzando un albero di ingresso più corto o integrando il riduttore nel telaio della macchina stessa. La nostra fabbrica dispone di un team di ingegneri interno che può lavorare con i vostri file CAD per ottimizzare il posizionamento del riduttore a vite senza fine. Offriamo consulenze iniziali gratuite e possiamo fornire modelli 3D per l'integrazione. Contattaci con i tuoi specifici vincoli di spazio e proporremo una soluzione su misura.

Conclusione: ottieni la massima efficienza spaziale con il riduttore a vite senza fine

Il riduttore a vite senza fine è la scelta migliore per gli ingegneri che desiderano realizzare apparecchiature compatte senza compromettere la coppia o l'affidabilità. La trasmissione di potenza ad angolo retto, l'elevata densità di coppia, l'opzione albero cavo e le capacità del motore integrato lavorano insieme per ridurre l'ingombro della macchina fino al 35%. Presso Raydafon Technology Group Co., Limited, la nostra fabbrica ha progettato serie di riduttori a vite senza fine che non sono solo compatte ma anche durevoli, efficienti e personalizzabili in base alle vostre specifiche esigenze applicative. Che tu stia progettando un nuovo trasportatore, una macchina per l'imballaggio o un robot mobile, il nostro riduttore a vite senza fine può aiutarti a inserire più funzioni in meno spazio.

Pronto a ottimizzare il layout della tua attrezzatura con una soluzione compatta di riduttori a vite senza fine?Contatta Raydafon Technology Group Co., Limited oggiper una revisione completa del progetto. Fornisci la coppia, la velocità, lo spazio di montaggio e i requisiti ambientali e il nostro team di ingegneri fornirà una proposta su misura, inclusi modelli 3D, curve di prestazione e un preventivo. Offriamo test campione gratuiti presso la nostra fabbrica e consegna rapida in tutto il mondo.Richiedi subito la tua consulenza gratuita a Raydafon Technology Group Co.,Limited e fai il primo passo verso apparecchiature più compatte ed efficienti con il nostro riduttore a vite senza fine premium.
