Prodotti
Cilindri idraulici di sterzo e sollevamento posteriore del trattore
  • Cilindri idraulici di sterzo e sollevamento posteriore del trattoreCilindri idraulici di sterzo e sollevamento posteriore del trattore
  • Cilindri idraulici di sterzo e sollevamento posteriore del trattoreCilindri idraulici di sterzo e sollevamento posteriore del trattore

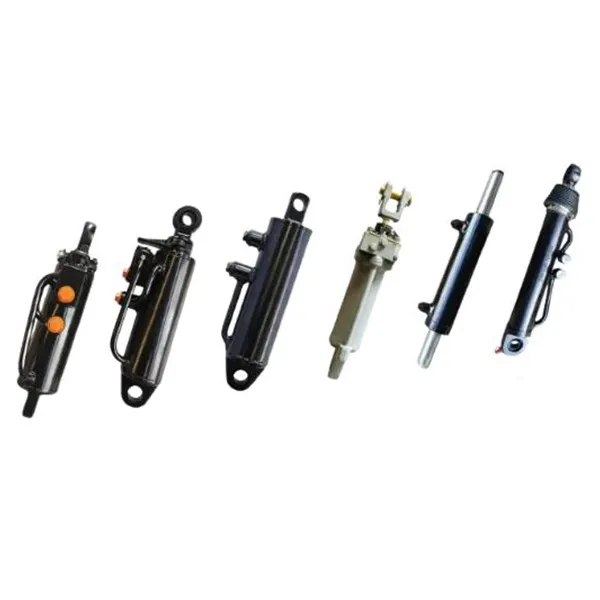

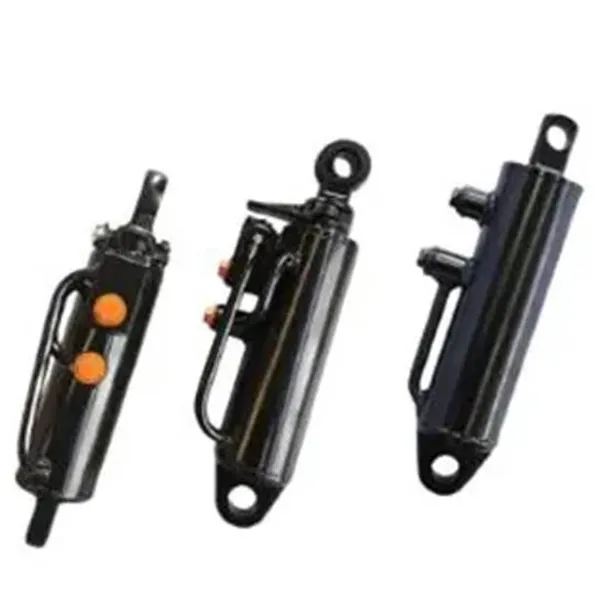

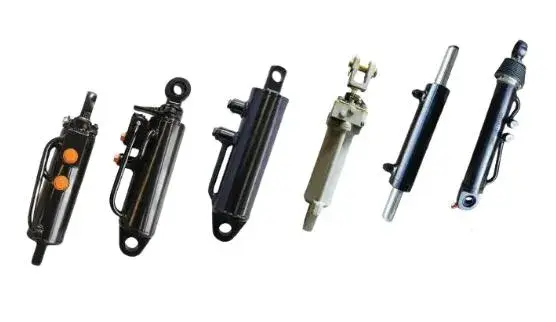

Cilindri idraulici di sterzo e sollevamento posteriore del trattore

Cilindri idraulici di sterzo e sollevamento posteriore del trattore: 7 modelli standard con alesaggio 40–80 mm, stelo 20–35 mm, corsa 120–200 mm e distanza di montaggio 301–532 mm. I modelli con sollevatore posteriore includono il ricambio 800.55A.01 e le coppie sinistra/destra per i collegamenti bicilindrici; I modelli con asse anteriore sterzante utilizzano una corsa più breve per una risposta più rapida delle ruote. I corpi dei cilindri sono in acciaio legato ispessito con un'asta rettificata temprata e un raschiapolvere davanti alla tenuta principale. Invia il tuo vecchio modello di cilindro o il suo alesaggio, corsa e distanza di montaggio: confermiamo il modello corrispondente e ti invieremo un preventivo di fabbrica entro 24 ore.

Sostituzione OEM · Impianto idraulico agricolo

Cilindri idraulici di sterzo e sollevamento posteriore del trattore: 7 modelli, alesaggio da 40–80 mm, montaggio da 301–532 mm

Il cilindro idraulico di un trattore si guasta sul campo per uno dei tre motivi: il foro è troppo piccolo per il sollevamento carico, la guarnizione dello stelo non è in grado di resistere a polvere e fanghi oppure la distanza di montaggio non corrisponde al collegamento già ho. Questa pagina elenca sette modelli standard che coprono lo sterzo dell'asse anteriore e il sollevamento a tre punti posteriore sulle comuni piattaforme dei trattori, con alesaggio, stelo, corsa e distanza di montaggio indicati per ciascuno in modo da poter abbinare a sostituzione prima dell'ordine.

7Modelli standard
40–80 mmDiametro del foro
20–35 mmDiametro asta
120–200 mmColpo
301–532 mmDistanza di montaggio
2Tipi di funzioni
CostumeAlesaggio, corsa, porti

Tabella modello: alesaggio, stelo, corsa e distanza di montaggio

Sette modelli standard per il sollevamento posteriore del trattore e l'asse anteriore sterzante
Modello Foro (mm) Asta (mm) Corsa (mm) Distanza di montaggio (mm) Funzione
HSG55/32×125-324 55 32 125 324 Cilindro di sollevamento posteriore del trattore (coppia sinistra/destra)
HSG63/32×125-324 63 32 125 324 Cilindro di sollevamento posteriore del trattore (coppia sinistra/destra)
HSG63/35×120-301 63 35 120 301 Cilindro di sollevamento posteriore del trattore (coppia sinistra/destra)
HSG80/32×200-532 80 32 200 532 800.55A.01 cilindro di sollevamento posteriore
HSG40/20×175-323 40 20 175 323 Cilindro sterzo assale anteriore trattore
HSG40/25×176-520 40 25 176 520 Cilindro sterzo assale anteriore trattore
HSG50/30×175-465 50 30 175 465 Cilindro sterzo assale anteriore trattore

Altre combinazioni di alesaggio, stelo, corsa e distanza di montaggio possono essere prodotte a disegno. Se il tuo collegamento utilizza a diametro del perno o angolo di attacco diverso, inviare le dimensioni e confermeremo prima il cilindro corrispondente produzione.

Riepilogo delle specifiche per funzione

Cosa cambia tra sollevatore posteriore e gruppi sterzo
Gruppo di funzioni Gamma di fori Gamma di canne Gamma di colpi Uso tipico
Cilindri di sollevamento posteriori 55 – 80mm 32 – 35 mm 120 – 200mm Attacco a tre punti, sollevamento attrezzi pesanti, sostituzione 800.55A.01
Cilindri dello sterzo dell'asse anteriore 40 – 50 mm 20 – 30 mm 175 – 176 mm Sterzo idrostatico sull'asse anteriore, svolte strette a fine campo

I modelli con sollevatore posteriore utilizzano un foro più grande perché il carico di sollevamento viene trasportato sullo stelo del cilindro durante il trasporto. I modelli con sterzo utilizzano un alesaggio più piccolo e una corsa più lunga per garantire una variazione più rapida dell'angolo della ruota a un flusso inferiore.

Ciò che conta quando si sostituisce il cilindro di un trattore

01

La dimensione del foro imposta la forza di sollevamento

La forza di sollevamento è data dall'area del foro moltiplicata per la pressione idraulica. Un cilindro di sollevamento posteriore con alesaggio da 55 mm e un cilindro di sollevamento posteriore da 80 mm I cilindri con diametro interno che funzionano sullo stesso impianto idraulico del trattore non producono la stessa capacità di sollevamento. Se lo sei si sostituisce un cilindro usurato e l'attrezzo è diventato lento nel sollevarsi, controllare le dimensioni dell'alesaggio e dello stelo contro il tavolo prima di presumere che la pompa sia difettosa. ILcilindri idraulici del trattorela pagina delle categorie elenca la gamma più ampia se nessuno dei sette modelli corrisponde al tuo collegamento.

02

La superficie dello stelo e la qualità della guarnizione determinano la durata

Un cilindro del trattore funziona con polvere, liquame e spray fertilizzante. L'asta è la prima superficie a soffrire: una volta iniziata la vaiolatura, la guarnizione a labbro non riesce a trattenere e l'olio trasuda oltre il raschiatore. Questo cilindro utilizza un acciaio temprato, picchetto di terra con rivestimento anticorrosione multistrato, abbinato a un raschiapolvere davanti alla guarnizione principale le particelle abrasive vengono arrestate prima che raggiungano il labbro di tenuta. Per il lato sterzo in particolare, vedere ilcilindro idraulico dello sterzopagina.

03

La distanza di montaggio deve corrispondere al collegamento, non al nome del modello

Due cilindri possono condividere lo stesso alesaggio e corsa ma utilizzare centri chiusi diversi. Se la distanza di montaggio è sbagliato, il collegamento non raggiungerà il sollevamento completo o toccherà il fondo prima che l'attrezzo venga sollevato. Il tavolo sopra indica la distanza di montaggio per ogni modello perché questa è la dimensione che decide se il il cilindro si avvita. Per compiti di sollevamento oltre l'attacco a tre punti, ilcilindro di sollevamento idraulicogamma copre corse più lunghe e tonnellaggi più elevati.

04

La posizione della porta e la dimensione del pin sono i punti di personalizzazione

Quando un trattore è più vecchio o importato, il cilindro originale potrebbe non essere più disponibile. Angolo di babordo, babordo la filettatura, il diametro del perno e la larghezza dell'occhio possono essere regolati per adattarsi al collegamento esistente, in modo che il cilindro si adatti senza modificare il trattore. Invia una foto o uno schizzo del vecchio cilindro con le dimensioni contrassegnate e noi confermerà se un modello standard funziona o è necessario uno modificato. Sfoglia l'interocilindro idraulicocatalogo per altre applicazioni mobili e agricole.

Dove vengono utilizzati questi cilindri

Sollevamento a tre punti posteriore

Aratri, erpici, seminatrici e presse per balle venivano portati sul sollevatore posteriore. I cilindri sinistro e destro vengono forniti in coppia laddove il trattore utilizza doppi cilindri di sollevamento.

Asse anteriore sterzante

Sterzo idrostatico sui trattori che utilizzano un cilindro a doppio effetto sull'asse anteriore. Corsa più breve, risposta più rapida, raggio di sterzata più stretto a fine campo.

Sostituzione OEM

Sostituzione diretta per 800.55A.01 e codici comuni della serie HSG. La distanza di montaggio e la posizione della porta sono state verificate rispetto all'originale prima della spedizione.

Costruzioni agricole personalizzate

Mietitrebbie, irroratrici e caricatori speciali che necessitano di alesaggio, corsa o estremità stelo non standard. Prodotto a disegno con lo stesso trattamento di tenuta e stelo.

Abbina un cilindro al collegamento del tuo trattore

Invia il numero del modello, oppure l'alesaggio, lo stelo, la corsa e la distanza di montaggio del tuo vecchio cilindro. Lo faremo conferma il modello corrispondente, controlla le dimensioni della porta e del perno e restituisci un preventivo diretto dalla fabbrica, di solito entro 24 ore. Alesaggio e corsa personalizzati sono disponibili su richiesta.
