SWC-WH Senza accoppiamento universale con saldatura flessibile

SWC-WH Senza accoppiamento universale con saldatura flessibile

I giunti universali saldati non elastici SWC-WH senza giunto flessibile di saldatura di tipo Raydafon utilizzano connessioni saldate per garantire una trasmissione affidabile, rendendoli una scelta affidabile per applicazioni ad alto carico come attrezzature metallurgiche e minerarie. Siamo un produttore di giunti fisici in Cina. In qualità di produttore affidabile, offriamo una fornitura stabile e possiamo adattare i dettagli alle specifiche della vostra attrezzatura. Per i dettagli sui prezzi, contattateci direttamente.
Forcella saldata · Nessun elemento flessibile · Predisposizione OEM

SWC-WH Senza tipo di saldatura flessibile Giunto universale perAlberi di trasmissione per carichi pesanti

Giunto cardanico rigido di tipo a saldatura, costruito per laminatoi, gru, azionamenti minerari e metallurgici. Il giogo saldato elimina l'allentamento dei giunti bullonati. I cuscinetti ad aghi di precisione mantengono basso l'attrito. Alesaggio 100–550 mm, coppia fino a 710 kN·m, acciaio legato 35CrMo, produzione ISO 9001 a Ningbo, Cina.

Foro100 – 550 mm
Coppia nominale1,25 – 710 kN·m
Angolo di piegatura15° – 25°
MaterialeAcciaio 35CrMo
MOQ1 pezzo
Tempi di consegna15 – 30 giorni

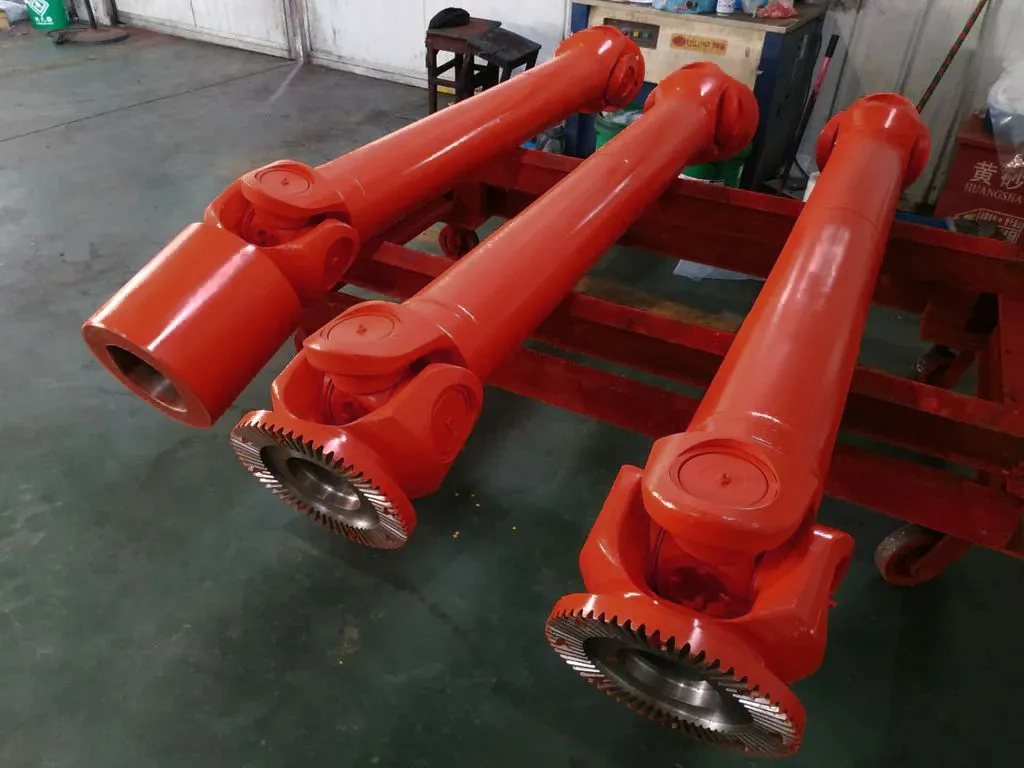

SWC-WH without flex welding type universal coupling welded yoke product photo

01Che cos'è un SWC-WH senza accoppiamento universale del tipo a saldatura flessibile?

L'SWC-WH è ungiunto universale rigidoche trasmette la coppia attraverso un giogo saldato e una croce centrale che scorre su cuscinetti a rullini di precisione. A differenza dei giunti di tipo flessibile, contienenessun elemento elastico, quindi non c'è gomma, nessun pacco molle e nessun elemento flessibile di compensazione che si usura. Ciò lo rende la scelta preferita quando la guida lo richiedecoppia elevata, elevata resistenza agli urti e lunga duratapiuttosto che lo smorzamento torsionale.

Il giogo saldato è la differenza fondamentale rispetto ai design con giogo imbullonato. Sottoposte a vibrazioni continue, i giunti bullonati possono allentarsi, provocando sfregamenti, giochi e infine guasti. La saldatura rimuove completamente quella modalità di guasto. Per l'approvvigionamento degli acquirentigiunti universali per alberi di trasmissione industriali, ciò si traduce in meno interventi di manutenzione e in un costo totale di proprietà inferiore per tutta la vita utile del giunto.

Se la tua applicazione necessita di cedevolezza torsionale anziché di rigidità, confrontala conTipo di saldatura flessibile standard SWC-BHo il lungo periodoTipo di saldatura SWC-CH a flessione lunga, che aggiungono un elemento flessibile tra i due gioghi.

02Specifiche tecniche SWC-WH: gamma di alesaggio, coppia e disallineamento

La tabella seguente elenca tutte le dimensioni standard della serie SWC-WH. Utilizzatelo per abbinare il diametro dell'albero, la coppia nominale richiesta e la lunghezza di installazione disponibile prima di richiedere un preventivo. Su richiesta sono disponibili fori, sedi per chiavetta e lunghezze personalizzate.

SWC-WH senza giunto universale con saldatura flessibile: tabella a grandezza naturale
Modello D (mm) Tn (kN·m) Tf (kN·m) β(°) Lmin D1 (js11) D2 (H7) D3 Lm nd k t b(h9) g Inerzia (kg·m²) Peso (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Solo angolare

SWC-WH compensa il disallineamento angolare fino a 15°–25°. Per la corsa assiale, accoppiarlo con un albero scanalato scorrevole.

Selezione della coppia

Applicare un fattore di servizio di 1,5–2,5 sulla coppia nominale a seconda del livello di shock e del ciclo di lavoro.

Corrispondenza del foro

Fori standard D1 js11 / D2 H7 elencati sopra. Disponibili fori a gradini o scanalati personalizzati.

Alternativa alla flangia

Se l'albero utilizza un'interfaccia a flangia, vedere ilTipo flangia SWC-WFnella stessa serie.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Perché gli acquirenti specificano giunti a giogo saldati per macchinari pesanti

Gli ingegneri degli acquisti scelgono SWC-WH per tre ragioni commerciali:minori tempi di inattività, meno cicli di sostituzione e minori costi totali per ora operativa.

  • Nessun allentamento dei giunti bullonati.Il giogo saldato elimina la modalità di guasto dovuta all'allentamento delle vibrazioni che riduce la durata dei giunti imbullonati nei laminatoi e nei frantoi.
  • Elevata densità di coppia.Coppia nominale fino a 710 kN·m in un involucro compatto, in grado di coprire la maggior parte dei lavori pesanti con alberi di trasmissione.
  • Cuscinetti ad aghi di precisione.Il basso attrito, l'elevata efficienza e un lungo intervallo di lubrificazione riducono gli interventi di manutenzione.
  • Acciaio legato 35CrMo.Trattato termicamente per resistenza all'usura, alla fatica e agli urti in ambienti minerari, metallurgici e marini.
  • Ampia tolleranza angolare.La compensazione di 15°–25° riduce i costi di allineamento durante l'installazione.
  • Design funzionale.Le parti soggette ad usura sostituibili prolungano la vita economica del giunto oltre un singolo ciclo di sostituzione.

04Dove vengono utilizzati i giunti SWC-WH: applicazioni e settori

L'SWC-WH è specificato ovunque un giunto rigido a coppia elevata debba resistere a urti e vibrazioni continui. Le installazioni tipiche includono:

Laminatoi per acciaio Linee metallurgiche Gru a ponte Macchinari di sollevamento portuali Trasportatori minerari Frantoi e impianti di perforazione Propulsione marina Macchinari di coperta Azionamenti di cemento e carta Banchi prova per carichi pesanti Azionamenti di energia rinnovabile Linee di processo chimico

Se la tua trasmissione richiede anche spostamento assiale o cedevolezza torsionale, rivedi la versione completagamma di giunti universalio l'alternativaserie di giunti a ingranaggiprima di specificare.

05Giunti SWC-WH personalizzati: OEM, etichetta privata e produzione basata su disegno

Raydafon è unProduttore di giunti universali OEM, non una società commerciale. La personalizzazione viene gestita all'interno della nostra struttura ISO 9001 a Ningbo, in Cina.

Foro e sede per chiavetta

D1 js11, D2 H7 o tolleranza personalizzata. Interfaccia a chiave parallela, spline o disco termoretraibile.

Modello flangia

Cerchio dei bulloni, diametro pilota e numero di bulloni abbinati al disegno della flangia di accoppiamento.

Lunghezza ed equilibrio

Lmin e lunghezze estese. Gradi di equilibrio dinamico per alberi veloci.

Rivestimento e marcatura

Verniciatura, ossido nero, zincatura. Targhetta e marcatura con etichetta privata.

Invia un disegno PDF, DWG, DXF o STEP con le dimensioni dell'albero e il ciclo di lavoro. I nostri ingegneri restituiscono una raccomandazione e un preventivo dimensionato entro 24 ore.

06Controllo Qualità, Certificazioni e Garanzia 12 Mesi

Ogni giunto SWC-WH supera un percorso di ispezione documentato prima della spedizione. Questa è la traccia di prova su cui fanno affidamento gli acquirenti esteri per l'approvazione del fornitore e l'ispezione in entrata.

  • Processo produttivo certificato ISO 9001
  • Verifiche dell'acciaio in entrata e registrazioni dei trattamenti termici
  • Rapporto di controllo dimensionale per foro, sede chiavetta e Lmin
  • Ispezione della saldatura sul giunto del giogo
  • Prova di adattamento e rotazione del cuscinetto prima dell'imballaggio
  • Garanzia limitata di 12 mesi contro i difetti di fabbricazione

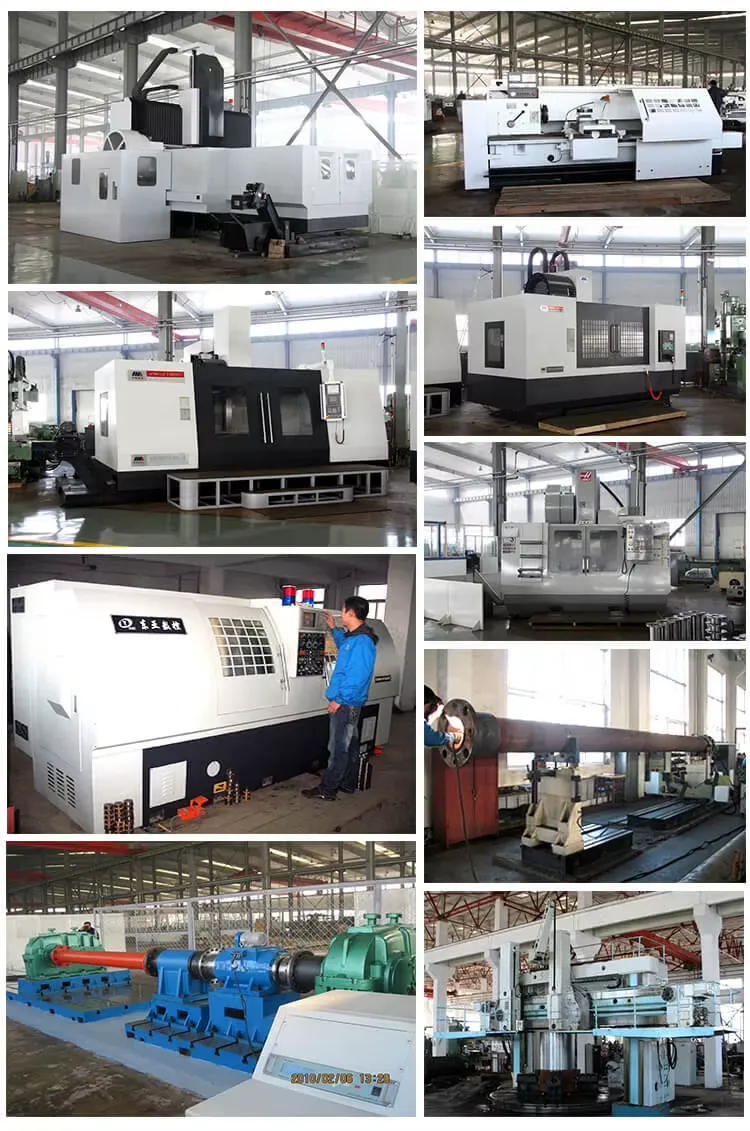

Raydafon universal coupling manufacturing workshop Ningbo China

07Come ordinare: MOQ, tempi di consegna, imballaggio e spedizione

MOQ

1 pezzo per le taglie standard. Prezzo a volume da 50 pezzi.

Tempi di consegna

15–30 giorni dopo il prelievo conferma e deposito.

Imballaggio

Cassa in legno, film antiruggine VCI, essiccante, pallet su misura per grandi formati.

Spedizione

Mare, aria o espresso. Disponibili termini EXW / FOB / CIF / DDP.

Documenti

CI, PL, CO, Modulo A/E, certificato materiale, rapporto dimensionale.

Pagamento

T/T, L/C a vista e altri termini negoziabili per gli acquirenti abituali.

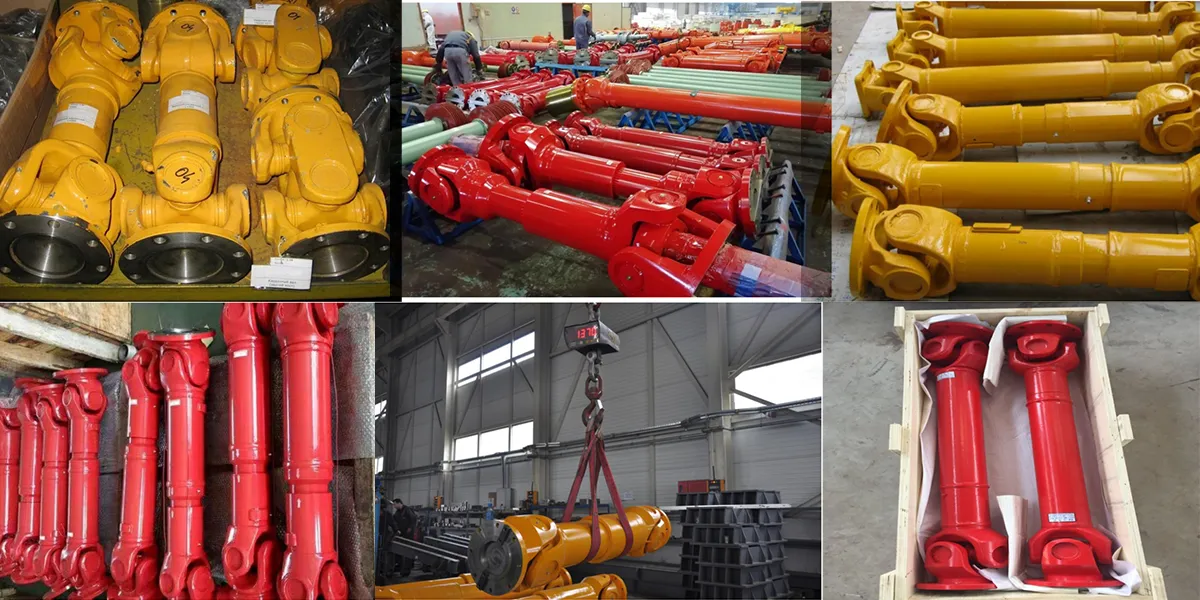

SWC-WH universal coupling inspection and assembly line

08Domande frequenti sull'acquirente sul giunto universale SWC-WH

Cosa significa "senza tipo di saldatura flessibile" sull'accoppiamento SWC-WH?

Ciò significa che il giunto non ha elementi elastici o flessibili nel percorso della coppia e il giogo è unito mediante saldatura anziché mediante bullonatura. Ciò elimina l'allentamento dei giunti bullonati sotto le vibrazioni e aumenta la rigidità strutturale. È la scelta giusta per azionamenti a coppia elevata e ammortizzatori elevati dove non è richiesto un elemento flessibile.

Qual è la gamma di coppia e alesaggio della serie SWC-WH?

Diametro rotante 100–550 mm, coppia nominale 1,25–710 kN·m, coppia a fatica 0,63–355 kN·m, foro standard D1 57–426 mm. Sono disponibili fori personalizzati e alberi a gradini.

Che materiali e cuscinetti vengono utilizzati?

I gioghi e le flange sono in acciaio legato 35CrMo trattato termicamente. Il perno trasversale scorre su cuscinetti ad aghi di precisione per ridurre l'attrito e prolungare la durata in servizio industriale continuo.

Qual è l'angolo di disallineamento massimo?

A seconda della dimensione, da 15° a 25° di disallineamento angolare. L'SWC-WH non compensa lo spostamento assiale: accoppiarlo con una scanalatura scorrevole o un albero telescopico se esiste la corsa assiale.

Offrite giunti SWC-WH OEM o personalizzati?

SÌ. Personalizziamo foro, sede per chiavetta, modello di flangia, lunghezza, grado di equilibratura, trattamento superficiale e targhetta. Invia un disegno PDF, DWG, DXF o STEP e faremo un preventivo entro 24 ore.

Qual è il MOQ, i tempi di consegna e la garanzia?

MOQ 1 pezzo per le dimensioni standard. Tempi di consegna 15-30 giorni a seconda delle dimensioni e della personalizzazione. Garanzia limitata di 12 mesi contro i difetti di fabbricazione.

Come seleziono la dimensione SWC-WH corretta per il mio albero motore?

Fornire coppia nominale, coppia di picco, velocità, diametri dell'albero, angolo di disallineamento e ciclo di lavoro. I nostri ingegneri consiglieranno la dimensione con il fattore di servizio corretto. Puoi anche rivedere l'interoguida alla scelta del giunto universaleprima di contattarci.

Posso ottenere un campione prima di effettuare un ordine all'ingrosso?

SÌ. Si accettano ordini di campioni per dimensioni standard. Il costo del campione e il trasporto vengono quotati separatamente e possono essere accreditati sul primo ordine in blocco.

Richiedi un preventivo per il giunto universale SWC-WH

Invia il disegno, la coppia e la velocità dell'albero. I nostri ingegneri rispondono entro 24 ore con una raccomandazione sulla taglia e il prezzo di fabbrica.
