Quali fattori dovrebbero essere considerati nella scelta del materiale per il giunto universale?

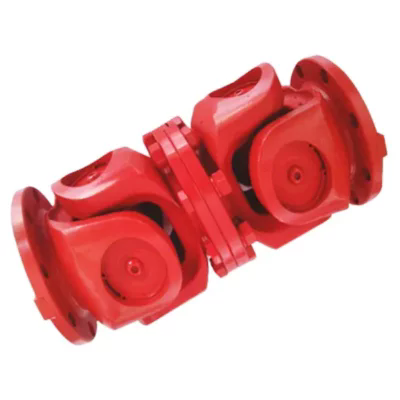

La selezione del materiale giusto per un giunto universale è molto più di una semplice casella di controllo ingegneristica: determina la sicurezza, la durata di servizio e il costo totale di proprietà di un'intera trasmissione. UNaccoppiamento universaleche è perfettamente specificato per la coppia ma si guasta prematuramente a causa della corrosione o della fatica può fermare una linea di produzione, paralizzare una nave marittima o incagliare un rimorchiatore di aerei. Negli ultimi due decenni, i nostri ingegneri presso Raydafon Technology Group Co., Limited hanno analizzato centinaia di guasti ai giunti e la causa principale risale ripetutamente a un materiale che non corrispondeva al quadro completo delle condizioni operative. Comprendere quali fattori determinano realmente la scelta del materiale separa un sistema di trasmissione di potenza affidabile e duraturo da uno che diventa un onere di manutenzione costante.

In questa guida completa, esamineremo le quattro categorie di fattori che devono essere valutati insieme: esigenze meccaniche e fisiche, esposizione ambientale, vincoli di produzione e realtà commerciali. Avendo prodotto giunti universali per settori che vanno dai laminatoi per l'acciaio alla lavorazione alimentare, la nostra fabbrica ha accumulato una profonda conoscenza pratica di come ciascuno di questi fattori altera le prestazioni dell'acciaio al carbonio, dell'acciaio legato, dell'acciaio inossidabile, dell'alluminio e dei compositi avanzati. Entro la fine di questo articolo, sarai in grado di costruire una matrice decisionale che porta direttamente a una qualità del materiale che bilancia resistenza, durata, lavorabilità e budget: esattamente il processo che seguiamo quando forniamo soluzioni di accoppiamento universale personalizzate presso Raydafon Technology Group Co., Limited.

Sommario

• Quali sono i principali fattori meccanici e fisici nella scelta del materiale del giunto universale?
• In che modo le condizioni ambientali determinano il materiale di accoppiamento universale ottimale?
• Perché il metodo di produzione influenza la scelta del materiale di accoppiamento universale?
• In che modo costi e disponibilità possono influenzare la decisione finale sul materiale del giunto universale?
• Riepilogo
• Domande frequenti

Quali sono i principali fattori meccanici e fisici nella scelta del materiale del giunto universale?

I requisiti meccanici costituiscono il fondamento di qualsiasi decisione relativa ai materiali di accoppiamento universale. Un giunto è allo stesso tempo un componente di trasmissione della coppia, un compensatore di disallineamento e spesso un fusibile di sicurezza nella trasmissione. Quando la nostra fabbrica inizia un nuovo progetto di giunto, il primo set di dati che esaminiamo include la coppia a regime, la coppia transitoria di picco, la velocità di rotazione, l'angolo di disallineamento angolare e la presenza di carichi assiali o radiali. Questi parametri si traducono direttamente in richieste di proprietà del materiale: resistenza alla trazione, resistenza allo snervamento, limite di fatica, durezza e resilienza. Trascurare anche una sola di queste proprietà può portare a un giunto che si deforma plasticamente, scatta sotto carico d'urto o consuma prematuramente le superfici dei cuscinetti.

Capacità di coppia, carico di snervamento e carico di rottura

Il giunto universale deve trasmettere la coppia senza deformazioni permanenti. La forza di snervamento diventa quindi il primo custode. Nel processo di selezione dei materiali presso Raydafon applichiamo un fattore di sicurezza, in genere compreso tra 1,5 e 2,5 a seconda della criticità dell'applicazione, alla coppia di picco massima. Questa sollecitazione calcolata deve rimanere al di sotto del punto di snervamento del materiale. Ad esempio, un giunto universale industriale standard in un sistema di trasporto può essere adeguatamente servito da acciaio al carbonio C45 con un carico di snervamento di circa 350 MPa, mentre un giunto per laminatoio per carichi pesanti richiede acciaio legato 40Cr che offre carichi di snervamento superiori a 650 MPa. La resistenza alla trazione fornisce il massimo margine di sicurezza; tuttavia, idealmente un giunto non dovrebbe mai funzionare vicino al suo limite di trazione perché la deformazione plastica sulle orecchie della forcella o sui perni trasversali distrugge l'allineamento e accelera l'usura. Il nostro team di ingegneri simula sempre la distribuzione delle sollecitazioni sui raggi dei raccordi e sulle radici dei perni, dove le concentrazioni delle sollecitazioni possono superare i valori nominali di un fattore pari o superiore a tre.

Resistenza alla fatica e carico ciclico

Un giunto universale subisce un ciclo di sollecitazione di flessione completamente invertito durante ogni rivoluzione quando funziona ad angolo. Questo carico ciclico rende la resistenza alla fatica più importante della resistenza statica in molte applicazioni. Il limite di resistenza del materiale, la sua sensibilità all'intaglio e la finitura superficiale delle aree altamente sollecitate determinano se il giunto raggiunge una durata infinita o si guasta dopo un numero finito di cicli. Nella nostra fabbrica, specifichiamo acciai legati degasati sotto vuoto con una microstruttura a grana fine per applicazioni ad alto numero di cicli perché il loro rapporto di resistenza alla fatica può superare lo 0,5 della resistenza alla trazione. Trattamenti superficiali come la pallinatura o l'indurimento a induzione dei perni del perno migliorano ulteriormente la resistenza alla fatica. Per un giunto universale installato in una macchina da stampa ad alta velocità che funziona a 3.000 giri al minuto, anche una minima riduzione del limite di fatica può tradursi nell'insorgenza di cricche nel giro di poche settimane. Ecco perché il nostro processo di approvazione dei materiali include sempre i dati dei test di fatica a flessione rotante forniti dallo stabilimento.

Durezza, resistenza all'usura e comportamento all'attrito

I perni dei cuscinetti di un giunto a croce universale o il foro di una versione a blocco e perno sono superfici di contatto striscianti. Quando il giunto si articola sotto carico, queste superfici subiscono attrito e usura. La durezza diventa la difesa primaria contro l'usura abrasiva e adesiva. Nella nostra esperienza, una durezza superficiale di almeno 58 HRC sulle aree di contatto dei cuscinetti a rullini, ottenuta attraverso la cementazione, prolunga notevolmente gli intervalli di manutenzione. Tuttavia, l'indurimento completo dell'intero componente può ridurre la tenacità del nucleo, pertanto le nostre specifiche sui materiali richiedono spesso acciai legati a basso tenore di carbonio che possano essere carburati o nitrurati. Un materiale troppo morbido tenderà a brinarsi sotto un elevato stress da contatto; troppo duro e fragile e rischia di scheggiarsi. La scelta di un materiale di accoppiamento universale deve quindi bilanciare la durezza superficiale con la duttilità del nucleo. La nostra fabbrica mantiene una libreria di intervalli di profondità della cassa consigliati in base alle dimensioni della sezione e al tipo di cuscinetto, che condividiamo con i clienti durante il dialogo di selezione del materiale.

Considerazioni su peso, densità e inerzia

Nelle applicazioni servo ad alta velocità o altamente dinamiche, il momento di inerzia di massa del giunto universale influisce sulla coppia di accelerazione, sulla reattività del sistema e sui carichi sui cuscinetti sulle apparecchiature collegate. I materiali leggeri come la lega di alluminio ad alta resistenza 7075 o i compositi ingegnerizzati diventano attraenti nonostante la loro minore resistenza assoluta. Il nostro team di progettazione ha sostituito con successo i giunti in acciaio con giunti universali in alluminio nei macchinari per l'imballaggio e nei bracci robotici leggeri, ottenendo una riduzione del peso del 60% pur mantenendo un'adeguata capacità di coppia. Tuttavia, il modulo di elasticità inferiore dell’alluminio e il coefficiente di dilatazione termica più elevato devono essere compensati attraverso accoppiamenti e giochi rivisti. Per l'accoppiamento universale dell'attuatore per flap di un aereo, ogni grammo conta e la selezione del materiale si sposta verso il titanio o le leghe di alluminio-litio. ARaydafon Technology Group Co., limitata, trattiamo il peso e l'inerzia come requisiti di prestazione quantificabili, non come ripensamenti.

Tabella comparativa delle proprietà dei materiali

La tabella seguente riflette i tipi di materiali tipici che valutiamo regolarmente presso la nostra fabbrica per gioghi di accoppiamento universali, croci e blocchi di cuscinetti. Questi valori rappresentano le proprietà meccaniche di base e servono come punto di partenza per un'analisi dettagliata degli elementi finiti.

La nostra selezione dei materiali per un giunto universale non si basa mai esclusivamente sui valori tabulati. La validazione del prototipo attraverso test estensimetrici e l'esame metallurgico dei primi articoli garantisce che le proprietà teoriche siano effettivamente raggiunte nella geometria del componente finito.

In che modo le condizioni ambientali determinano il materiale di accoppiamento universale ottimale?

Anche un accoppiamento universale meccanicamente perfetto fallirà rapidamente se il materiale non può resistere all'ambiente circostante. La corrosione, le temperature estreme, l'umidità, i vapori chimici, la polvere abrasiva e le radiazioni ultraviolette compromettono l'integrità del materiale. Nel corso degli anni, il nostro team ha assistito a giunti universali in acciaio inossidabile che si deformavano in pochi mesi perché il grado non era adatto alla concentrazione specifica di cloruro e a giunti standard in acciaio legato che diventavano fragili in condizioni minerarie sotto zero. L’ambiente non è un filtro secondario: può porre il veto su una scelta meccanica altrimenti eccellente.

Resistenza alla corrosione e compatibilità chimica

La sfida ambientale più comune è la corrosione. Installazioni esterne, macchinari sul ponte marino, agitatori di impianti chimici e apparecchiature per la lavorazione degli alimenti espongono tutti l'accoppiamento universale a umidità, sali, acidi o soluzioni alcaline. Gli acciai al carbonio e bassolegati richiedono rivestimenti protettivi come zincatura, nichel chimico o vernice epossidica. Tuttavia, i rivestimenti possono scheggiarsi o usurarsi in corrispondenza dei giunti di articolazione, esponendo il metallo nudo. Ecco perché la nostra fabbrica consiglia spesso gradi di acciaio inossidabile massiccio per impieghi corrosivi. L'AISI 304 offre una buona resistenza generale alla corrosione, ma per ambienti ricchi di cloruri, come acqua di mare o soluzioni saline, i nostri ingegneri specificano l'AISI 316 o gli acciai inossidabili duplex per evitare vaiolatura e corrosione interstiziale. Nella nostra esperienza con un raccordo universale per pompe per acqua salata, il passaggio dall'acciaio al carbonio rivestito all'acciaio inossidabile duplex ha prolungato la durata di servizio da 8 mesi a oltre 5 anni. Per l'esposizione chimica estrema, come nella manipolazione dell'acido solforico, valutiamo leghe ad alto contenuto di nichel o anche gradi di titanio, sebbene questi richiedano processi di produzione specializzati che le nostre celle di lavorazione sono completamente attrezzate per gestire.

Temperature estreme e stabilità termica

Le alte temperature riducono la resistenza allo snervamento di un materiale e accelerano l'ossidazione, mentre le basse temperature possono causare una transizione da duttile a fragile. Un accoppiamento universale nella tavola di uscita a caldo di un’acciaieria può vedere temperature ambiente superiori a 200°C, il che esclude immediatamente l’alluminio e molti tecnopolimeri. Le nostre raccomandazioni sui materiali per temperature elevate si concentrano sugli acciai legati al cromo-molibdeno come 42CrMo, che mantengono la resistenza fino a 450°C, e sugli acciai inossidabili indurenti per precipitazione per applicazioni che richiedono anche resistenza alla corrosione. Sul lato freddo, i materiali di accoppiamento per le attrezzature di perforazione artica o le pompe GNL devono avere un'eccellente resistenza alle basse temperature. La nostra fabbrica seleziona acciai legati al nichel o acciai inossidabili austenitici perché la loro struttura cristallina cubica a facce centrate non presenta un'improvvisa transizione fragile. Il test di impatto Charpy con intaglio a V alla temperatura minima di progetto è una parte standard del nostro protocollo di qualificazione dei materiali.

Richieste di igiene, lavaggio e camere bianche

Le industrie alimentari, delle bevande e farmaceutiche impongono severi standard igienici. Un raccordo universale in un'impastatrice o in una linea di riempimento sterile deve resistere a frequenti lavaggi con acqua calda, detergenti e prodotti chimici igienizzanti. I materiali porosi, le fessure e i materiali che si corrodono o si sfaldano non sono accettabili. La nostra soluzione alla Raydafon è stata quella di specificare acciai inossidabili completamente austenitici con una finitura superficiale liscia, elettrolucidata e design con tenuta igienica. Il materiale deve inoltre essere atossico e non assorbente. In questi ambienti, la specifica del materiale di accoppiamento universale può persino prevalere sui requisiti di coppia: l'igiene diventa il vincolo di progettazione principale e il nostro team di ingegneri sviluppa le dimensioni meccaniche in base al materiale disponibile per uso alimentare.

Radiazioni UV, umidità e mezzi abrasivi

I polimeri e i giunti universali compositi trovano impiego di nicchia in applicazioni con carichi leggeri in cui è necessario l'isolamento elettrico o lo smorzamento delle vibrazioni. Tuttavia, l’esposizione ai raggi UV a lungo termine può indebolire molti polimeri a meno che non vengano incorporati stabilizzatori UV. La polvere abrasiva, come nei cementifici o nei trasportatori minerari, agisce come un composto lappante che accelera l'usura sulle superfici esposte. Il nostro approccio ai materiali per questi ambienti ricchi di particolato spesso combina un nucleo in acciaio resistente e temprabile con manicotti antiusura temprati sostituibili o rivestimenti superficiali come il carburo di tungsteno. Nella nostra fabbrica, abbiamo sviluppato un pacchetto proprietario di sigillatura e rivestimento che prolunga la durata di un giunto universale che funziona in sistemi di movimentazione di ceneri volanti altamente abrasivi di un fattore tre rispetto all'acciaio non protetto.

Le condizioni di servizio ambientali richiedono spesso una lega resistente alla corrosione che possa avere una resistenza meccanica inferiore rispetto a un acciaio legato standard. È qui che il nostro processo di progettazione iterativa aggiunge valore: modificando le dimensioni, il trattamento termico e la disposizione dei cuscinetti, spesso possiamo recuperare la capacità di coppia richiesta in un giunto universale inossidabile senza superare i limiti di spazio o peso. Ignorare l'ambiente nella scelta dei materiali è la causa più prevenibile di guasto prematuro del giunto.

Perché il metodo di produzione influenza la scelta del materiale di accoppiamento universale?

Il modo in cui viene prodotto un giunto universale (forgiato, fuso, lavorato da barra o fabbricato da piastra) ha un profondo impatto sui materiali utilizzabili e sulle loro prestazioni. Un materiale che offre proprietà eccezionali in un giogo forgiato può essere del tutto inadatto per una fusione in sabbia della stessa geometria. Presso Raydafon Technology Group Co.,Limited, il percorso di produzione viene discusso contemporaneamente alla selezione dei materiali perché i due sono inseparabili. I nostri ingegneri di processo e metallurgisti lavorano fianco a fianco per garantire che il materiale scelto possa essere modellato in modo economico e ripetibile in un accoppiamento universale affidabile.

Ottimizzazione del flusso di grano e forgiatura

Per i gioghi e le croci di accoppiamento universali a coppia elevata e cicli elevati, la forgiatura è il metodo preferito. La forgiatura a caldo allinea il flusso dei grani del metallo lungo i contorni del pezzo, migliorando notevolmente la resistenza alla fatica e la resistenza agli urti nella direzione della sollecitazione principale. Gli acciai legati a medio carbonio come 40Cr e 42CrMo sono altamente forgiabili e rispondono bene al successivo trattamento termico. La nostra fabbrica mantiene partnership di forgiatura a stampo chiuso che ci consentono di specificare l'esatto modello di flusso del grano per le orecchie critiche della forcella, riducendo al minimo il rischio di frattura nei raggi di transizione altamente sollecitati. Un giunto universale forgiato in acciaio microlegato può raggiungere un limite di resistenza superiore del 25% rispetto ad una geometria identica ricavata da una barra laminata con orientamento trasversale delle venature. Questo vantaggio è così significativo che per le applicazioni critiche per la sicurezza, come i giunti universali per la trasmissione del rotore degli elicotteri, la forgiatura è obbligatoria e il materiale viene selezionato in parte per la sua forgiabilità e la dimensione controllata dei grani.

Lavorabilità e stabilità dimensionale

Molti componenti dei giunti universali, soprattutto in lotti di piccole e medie dimensioni, sono lavorati direttamente da barra o piastra piena. In questo caso, la lavorabilità diventa un parametro chiave per la selezione del materiale. Gli acciai automatici con aggiunte controllate di zolfo consentono una produzione più rapida e una maggiore durata dell'utensile, ma presentano un compromesso in termini di duttilità e saldabilità. Il nostro team di produzione valuta l'indice di lavorabilità dei materiali candidati insieme alle loro proprietà meccaniche. Ad esempio, l'acciaio inossidabile 304 è notoriamente difficile da lavorare a causa dell'incrudimento; l'utilizzo dell'acciaio inossidabile 303 migliora la lavorabilità ma riduce leggermente la resistenza alla corrosione. In un giunto universale per una linea di lavorazione alimentare, dove il materiale deve essere 304 e non sono ammessi gradi di lavorazione senza piombo o solforati, la nostra fabbrica compensa con parametri di taglio ottimizzati e bloccaggio rigido del pezzo per mantenere la precisione dimensionale. La stabilità dimensionale durante la lavorazione e il successivo trattamento termico è un altro fattore: gli acciai per utensili temprati in aria o i gradi da cementazione devono essere rettificati dopo il trattamento termico per correggere la distorsione, aggiungendo costi e tempi di consegna che teniamo in considerazione nella raccomandazione del materiale.

Saldabilità e fabbricazione

I grandi giunti universali, come quelli utilizzati negli alberi di propulsione marina o nelle gallerie del vento, sono talvolta fabbricati saldando flange ad alberi tubolari. Il materiale di base deve avere una buona saldabilità senza richiedere preriscaldamenti esotici o trattamenti termici post-saldatura. Il valore equivalente del carbonio e la temprabilità determinano il rischio di fessurazione a freddo nella zona interessata dal calore. Le nostre specifiche sui materiali per i giunti universali fabbricati selezionano spesso acciai normalizzati a grana fine o acciai legati a basso tenore di carbonio con carbonio equivalente inferiore a 0,45. Nella nostra fabbrica, abbiamo sviluppato qualifiche per la procedura di saldatura per unire l'AISI 8630 all'acciaio al carbonio, garantendo che il giunto universale mantenga la sua durata a fatica attraverso il giunto saldato. La saldabilità diventa cruciale anche quando si riparano o si modificano i giunti esistenti, un servizio che forniamo spesso per prolungare la vita di beni strumentali di grandi dimensioni.

Fusione e Geometrie Complesse

Per alcuni mozzi di accoppiamento universali di grandi dimensioni o di forma complessa, la fusione offre libertà di progettazione e stock di lavorazione ridotti. Le opzioni sono ghisa duttile, acciaio fuso e persino acciaio inossidabile austenitico. Tuttavia, i materiali fusi presentano proprietà meccaniche inferiori rispetto ai loro omologhi lavorati a causa della porosità e di una microstruttura meno omogenea. Il nostro team di ingegneri applica un fattore di fusione, spesso riducendo la sollecitazione ammissibile del 20-30%, durante la progettazione di un giunto universale che verrà fuso. La scelta del materiale deve considerare anche le caratteristiche di fluidità e ritiro per evitare vuoti interni. Abbiamo specificato con successo qualità di ghisa sferoidale ad alta resistenza per giunti universali a bassa velocità e coppia elevata nelle macchine edili, dove la proprietà di smorzamento delle vibrazioni del materiale rappresenta un ulteriore vantaggio. L'interazione tra metodo di produzione e proprietà del materiale fa sì che quando un cliente Raydafon richiede un giunto universale a costi ottimizzati, valutiamo se i risparmi derivanti da una fusione di forma quasi netta superano l'aumento richiesto dello spessore della sezione a causa della minore resistenza del materiale.

Integrazione del trattamento termico e dell'ingegneria delle superfici

Il materiale deve essere compatibile con il processo di trattamento termico previsto. La tempra a cuore, la cementazione, la nitrurazione e la tempra a induzione richiedono ciascuna prodotti chimici specifici per le leghe. Una croce di accoppiamento universale che necessita di una custodia dura e resistente all'usura e di un nucleo robusto richiede un acciaio legato a basso tenore di carbonio adatto alla cementazione, come 20CrMnTi. La profondità della cassa e il profilo di durezza sono progettati insieme alla curva di temprabilità del materiale per evitare un'eccessiva ritenzione di austenite o ossidazione intergranulare. Nel nostro stabilimento, la ricetta del trattamento termico viene sviluppata internamente e convalidiamo la microstruttura risultante mediante metallografia in sezione trasversale. Un materiale che non può essere trattato termicamente fino alla durezza superficiale richiesta senza rompersi o deformarsi viene immediatamente squalificato. Questa visione della selezione dei materiali incentrata sulla produzione garantisce che il giunto universale che lascia la nostra fabbrica soddisfi sia le tolleranze di disegno che l'integrità del sottosuolo richieste dalla resistenza alla fatica.

In che modo costi e disponibilità possono influenzare la decisione finale sul materiale del giunto universale?

L’eccellenza ingegneristica deve operare all’interno della realtà commerciale. Il materiale tecnicamente più eccellente non ha valore se non può essere procurato entro i tempi del progetto o se rende l’accoppiamento universale economicamente non competitivo. In Raydafon Technology Group Co.,Limited, affrontiamo costi e disponibilità non come ripensamenti ma come vincoli che modellano lo spazio della soluzione fattibile fin dal primo schizzo di progetto. Avendo gestito catene di approvvigionamento per la produzione di giunti universali nei mercati globali, comprendiamo che la volatilità dei prezzi delle materie prime, le quantità minime di ordine e la disponibilità regionale spesso relegano le leghe esotiche in fondo alla lista a meno che i loro vantaggi tecnici non siano indiscutibili.

Costo delle materie prime rispetto al costo totale del ciclo di vita

Confrontare i costi dei materiali in base al chilogrammo può essere fuorviante. Un raccordo universale in acciaio inossidabile può costare il doppio di una versione in acciaio al carbonio rivestito, ma se quest’ultimo richiede la sostituzione dopo due anni a causa della corrosione mentre il primo ne dura dieci, il calcolo del costo del ciclo di vita favorisce fortemente l’investimento iniziale più elevato. I nostri ingegneri applicativi creano modelli di costo totale di proprietà che includono il prezzo di acquisto iniziale, la manodopera di manutenzione pianificata, le perdite dovute ai tempi di inattività e i costi di smaltimento. In un caso recente relativo a un impianto di trattamento delle acque reflue, abbiamo dimostrato che spendere il 40% in più su un giunto universale inossidabile duplex eliminerebbe un ciclo di ristrutturazione annuale, ottenendo il recupero dell'investimento in soli 14 mesi. Questa prospettiva del ciclo di vita è fondamentale per le nostre raccomandazioni sui materiali.

Disponibilità e tempi di consegna

Le leghe speciali, in particolare gli acciai inossidabili indurenti per precipitazione di grande diametro o le leghe a base di nichel, possono avere tempi di lavorazione che superano le 20 settimane. Se l’arresto per manutenzione di un cliente non può aspettare, la nostra selezione di materiali si orienta verso qualità equivalenti disponibili presso il nostro magazzino o presso i distributori regionali. Nel nostro stabilimento manteniamo un inventario strategico di tondi e forgiati di comuni materiali di accoppiamento universali (C45, 40Cr, 42CrMo e acciaio inossidabile 304) in dimensioni fino a 500 mm di diametro. Questo buffer di inventario ci consente di offrire tempi di consegna ridotti per le selezioni di materiali standard. Quando un progetto richiede un materiale insolito, comunichiamo in modo proattivo il compromesso tra ottimizzazione delle prestazioni e certezza della pianificazione. In molti casi, un giunto leggermente più pesante realizzato con un materiale facilmente disponibile può rispettare la scadenza e fornire un servizio soddisfacente, mentre un design ottimizzato in una lega rara arriverà dopo la data di avvio.

Economia dei costi di produzione e della lavorabilità

La scelta del materiale influisce direttamente sui costi di produzione attraverso la lavorabilità, l'usura degli utensili e il tempo di ciclo. Un accoppiamento universale realizzato in acciaio legato ad alta resistenza può richiedere velocità di taglio inferiori, cambi utensile più frequenti e operazioni di rettifica aggiuntive. Il costo della manodopera e degli utensili può superare la differenza nel costo della materia prima. Il nostro team di pianificazione della produzione calcola un indice dei costi di produzione totali per ciascun materiale candidato. Ad esempio, l'acciaio inossidabile 17-4PH allo stato solubilizzato è più facile da lavorare rispetto allo stato invecchiato; Spesso sgrossiamo la macchina allo stato più morbido, invecchiamo e poi finiamo la macinazione. Questa pianificazione del processo è integrata nella nostra guida alla selezione dei materiali. Presso Raydafon Technology Group Co., Limited, abbiamo scoperto che un materiale leggermente più costoso con una lavorabilità superiore può comportare un accoppiamento universale a costo totale inferiore rispetto a un materiale più economico che brucia attraverso gli inserti in metallo duro e richiede un ampio lavoro al banco.

Standard regionali e conformità alle specifiche del cliente

Molti clienti operano nel rispetto di specifici standard sui materiali (ASTM, EN, JIS o GOST) e le loro specifiche di acquisto limitano i gradi consentiti. Un giunto universale destinato a un'applicazione di sollevamento europea può richiedere acciai EN 10083-2 con certificazione 3.1 completa, mentre un cliente di un giacimento petrolifero nordamericano può richiedere la conformità NACE MR0175 per la resistenza alla rottura da stress da solfuri. Il nostro processo di selezione dei materiali inizia sempre con l'identificazione degli standard obbligatori che il materiale deve soddisfare. La conformità non è negoziabile e restringe immediatamente l'elenco delle leghe utilizzabili. La nostra fabbrica mantiene rapporti di prova dei materiali certificati e tracciabilità per ogni calore di acciaio utilizzato, garantendo che il giunto universale fornito soddisfi l'esatto quadro normativo regionale e specifico dell'applicazione.

L'analisi dei fattori commerciali converge infine su una selezione basata sul valore: il materiale che fornisce le prestazioni richieste alla spesa totale più bassa nell'arco della vita utile pianificata, rispettando i tempi di consegna e i vincoli di conformità. Il giudizio ingegneristico di Raydafon Technology Group Co.,Limited significa sapere quando spingere per una lega premium che prevenga guasti costosi e quando accettare una lega standard perché il rischio è gestibile e il budget è reale. Questo approccio equilibrato ha guadagnato la fiducia dei responsabili degli acquisti e degli ingegneri della manutenzione.

Riepilogo

La scelta del materiale per un giunto universale è una decisione multidimensionale che deve integrare coppia, velocità, durata a fatica, resistenza alla corrosione, tolleranza alla temperatura, capacità del processo di produzione, costo e tempi di consegna in un'unica scelta coerente. Nessun materiale di accoppiamento universale è universalmente migliore: l'acciaio al carbonio eccelle in ambienti asciutti sensibili ai costi, l'acciaio legato brilla in condizioni di fatica ad alto numero di cicli, l'acciaio inossidabile è obbligatorio quando la corrosione o l'igiene governano e le leghe leggere aprono applicazioni dinamiche ad alta velocità. La nostra metodologia collaudata presso Raydafon Technology Group Co.,Limited inizia con il ciclo di lavoro meccanico, quindi filtra i materiali candidati attraverso obiettivi ambientali e di produzione e infine convalida la selezione rispetto ai requisiti commerciali e di conformità. Valutando tutti i fattori contemporaneamente, aiutiamo i nostri clienti a evitare la costosa trappola di ottimizzare un parametro a scapito di un altro.

La nostra fabbrica è pronta a supportare le vostre prossime esigenze di accoppiamento universale con una revisione completa dell'ingegneria dei materiali, scorte di materiali certificati e flessibilità di produzione che spazia dalle quantità di prototipi agli ordini di grandi volumi. Se stai specificando un giunto universale per un'applicazione impegnativa, contatta oggi stesso il nostro team tecnico. Ti aiuteremo a tradurre i tuoi dati operativi in ​​una raccomandazione dettagliata sui materiali e in un preventivo competitivo, garantendo che il giunto universale che installi offra decenni di servizio affidabile.Contatta Raydafon Technology Group Co., Limitede mettiamo a disposizione la nostra ventennale esperienza nel campo degli accoppiamenti per la vostra trasmissione.

Domande frequenti

D1: Qual è il materiale più comune utilizzato per i giunti universali nelle applicazioni industriali generali?

Gli acciai a medio carbonio come C45 (EN 1.0503) e gli acciai legati come 40Cr (AISI 5140) sono i materiali più comunemente specificati per giunti universali per uso generale. Questi materiali offrono un eccellente equilibrio tra carico di snervamento, resistenza alla fatica, lavorabilità e basso costo. Nella nostra fabbrica, con questi gradi vengono prodotti gioghi e croci standard per azionamenti di trasportatori, macchine agricole e azionamenti di pompe a velocità moderata, generalmente in condizioni bonificate per raggiungere un intervallo di durezza di 220–280 HB. Per le applicazioni in cui non esistono fenomeni di corrosione o temperature estreme, gli acciai al carbonio e bassolegati rimangono la raccomandazione predefinita perché consentono processi di produzione standard, trattamenti termici facilmente disponibili e prestazioni affidabili se adeguatamente dimensionati. Tuttavia, anche all'interno di questa categoria comune, l'esatto grado e il trattamento termico devono corrispondere alla durata a fatica e alla coppia di picco richieste.

Q2: In che modo la temperatura influisce sulla scelta del materiale per un giunto universale?

La temperatura influenza la selezione del materiale attraverso due meccanismi principali: perdita di resistenza a temperature elevate e perdita di tenacità a basse temperature. A temperature superiori a 200°C, le leghe di alluminio e molti tecnopolimeri perdono una frazione significativa della loro resistenza a temperatura ambiente e sono generalmente inadatti. Gli acciai legati al cromo-molibdeno come il 42CrMo mantengono le proprietà meccaniche ragionevolmente bene fino a 450°C e sono la nostra raccomandazione standard per i giunti universali per ambienti caldi. Per temperature ancora più elevate diventano necessari acciai inossidabili indurenti per precipitazione o superleghe a base di nichel, sebbene abbiano un costo molto più elevato. A temperature inferiori allo zero, gli acciai ferritici possono subire una transizione da duttile a fragile e fratturarsi senza preavviso. La nostra fabbrica specifica acciai inossidabili austenitici o acciai al carbonio a bassa temperatura legati al nichel per applicazioni criogeniche e artiche perché mantengono la resistenza all'urto inferiore a -100°C. Ogni temperatura estrema influisce inoltre sulla lubrificazione e sui giochi, pertanto è necessario considerare il coefficiente di dilatazione termica del materiale durante la progettazione degli accoppiamenti dei cuscinetti e delle connessioni scanalate nel gruppo del giunto universale.

Q3: Posso utilizzare giunti universali in acciaio inossidabile in applicazioni a coppia elevata?

Sì, i giunti universali in acciaio inossidabile possono assolutamente essere utilizzati in applicazioni a coppia elevata, ma il design deve tenere conto del carico di snervamento generalmente inferiore degli acciai inossidabili austenitici rispetto agli acciai legati temprati. Un errore comune è quello di sostituire direttamente un giogo in acciaio inossidabile 304 con un giogo in acciaio legato 40Cr senza aumentare la sezione trasversale o regolare il trattamento termico. Presso Raydafon Technology Group Co.,Limited, quando un cliente richiede un giunto universale a coppia elevata in un ambiente corrosivo, valutiamo gradi inossidabili indurenti per precipitazione come 17-4PH (AISI 630). Quando trattato termicamente alla condizione H900, 17-4PH raggiunge un carico di snervamento superiore a 1.100 MPa, paragonabile a quello di molti acciai legati, pur mantenendo un'eccellente resistenza alla corrosione. Gli acciai inossidabili duplex offrono inoltre un'interessante combinazione di elevata resistenza e resistenza superiore alla tensocorrosione da cloruri. La chiave è abbinare il tipo specifico di acciaio inossidabile sia ai requisiti di coppia che ai mezzi corrosivi: non tutti gli acciai inossidabili sono uguali in termini di resistenza o prestazioni di corrosione. Il nostro team di ingegneri progetta regolarmente giunti universali inossidabili personalizzati che gestiscono carichi di coppia superiori a 50.000 Nm selezionando attentamente la qualità e ottimizzando la geometria del giogo.

Q4: Qual è il materiale migliore per i giunti universali utilizzati in ambienti corrosivi?

Non esiste un unico materiale “migliore” per tutti gli ambienti corrosivi, perché la scelta ottimale dipende dall’agente corrosivo specifico, dalla sua concentrazione, dalla temperatura e dal fatto che il giunto sia sotto stress. Per condizioni esterne generali e leggermente corrosive, l'acciaio inossidabile AISI 304 fornisce una protezione adeguata ed è ampiamente disponibile. In ambienti ricchi di cloruri come acqua di mare, acqua salmastra o esposizione a sale antigelo, gli acciai inossidabili AISI 316 o duplex (ad esempio 2205) sono fortemente raccomandati perché l'aggiunta di molibdeno migliora significativamente la resistenza alla vaiolatura e alla corrosione interstiziale. Per l'esposizione chimica estrema (acidi forti, soluzioni caustiche calde o sostanze chimiche ossidanti) la nostra selezione di materiali si sposta su leghe ad alto contenuto di nichel come Hastelloy C276 o gradi di titanio. Nel nostro stabilimento produciamo giunti universali in acciaio inossidabile duplex per gru per piattaforme marine e in acciaio inossidabile superaustenitico per trasportatori di impianti di candeggina. La decisione sul materiale inizia sempre con un'analisi dettagliata della compatibilità chimica, che spesso comprende campioni di corrosione testati nel fluido di processo effettivo. L'acciaio al carbonio rivestito è un'alternativa solo quando il rivestimento rimane intatto; qualsiasi usura sulle superfici dei cuscinetti darà inizio a una rapida corrosione.

D5: Perché il peso del materiale del giunto universale è importante nelle applicazioni ad alta velocità?

Nelle trasmissioni ad alta velocità, la massa rotante del giunto universale influisce direttamente sui carichi dei cuscinetti, sulle velocità critiche dell'albero e sulla qualità dell'equilibrio richiesta per evitare vibrazioni distruttive. Un giunto in acciaio più pesante aumenta la deflessione dell’albero sotto il suo stesso peso, il che può ridurre la velocità critica laterale del sistema e forzare il funzionamento più vicino alle frequenze di risonanza. Materiali più leggeri come leghe di alluminio ad alta resistenza o compositi ingegnerizzati riducono l'inerzia e consentono alla trasmissione di accelerare e decelerare più rapidamente, il che è essenziale nelle tavole indicizzate servoassistite, nei cilindri di stampa e nei banchi di prova. La nostra esperienza presso Raydafon Technology Group Co.,Limited con il bilanciamento ad alta velocità dimostra che un giunto universale con massa inferiore è più facile da bilanciare a un grado più fine, con conseguenti livelli di vibrazione inferiori sui cuscinetti. Tuttavia, la riduzione del peso non può compromettere la capacità di coppia o la rigidità. La nostra selezione di materiali per applicazioni ad alta velocità mira quindi al massimo rapporto resistenza/peso disponibile entro il budget. L'alluminio 7075-T6 e le leghe di titanio sono candidati frequenti. In alcuni casi, progettiamo giunti in acciaio cavi o scheletrati per ottenere una riduzione del peso senza modificare il materiale di base, ma il punto di partenza è sempre un materiale in grado di soddisfare gli obiettivi di prestazione dinamica.
