In che modo le condizioni di carico influiscono sull'affidabilità a lungo termine dei riduttori a vite senza fine?

Per due decenni nel settore della trasmissione di potenza, una domanda ricorrente da parte di ingegneri e direttori di stabilimento è stata: in che modo le condizioni di carico influiscono sull’affidabilità a lungo termine dei riduttori a vite senza fine? La risposta è fondamentale per la longevità del sistema e il costo totale di proprietà. Presso Raydafon Technology Group Co., Limited, il nostro team di ingegneri ha dedicato risorse significative per comprendere questa precisa relazione attraverso test rigorosi nella nostra fabbrica e analisi sul campo. Il profilo di carico incontrato da un cambio non è semplicemente una specifica su una scheda tecnica; è la narrazione che definisce la sua vita operativa. UNcambio a vite senza fineè apprezzato per la moltiplicazione della coppia compatta ad alto rapporto, la capacità autobloccante e il funzionamento regolare.

Tuttavia, il suo esclusivo contatto strisciante tra la vite senza fine e la ruota lo rende particolarmente sensibile al modo in cui il carico viene applicato nel tempo. L'incomprensione o la sottovalutazione delle condizioni di carico, che si tratti di urti, sovraccarico o montaggio improprio, è il principale colpevole di usura prematura, perdita di efficienza e guasti catastrofici. Questo approfondimento esplora i meccanismi alla base dell'usura indotta dal carico, delinea la risposta ingegneristica del nostro prodotto e fornisce un quadro per massimizzare la durata utile del cambio, garantendo che l'investimento nei nostri componenti offra decenni di prestazioni affidabili.

---

Sommario

• Qual è la relazione tra sollecitazione di carico e meccanismi di usura in un riduttore a vite senza fine?
• In che modo il design del nostro riduttore a vite senza fine mitiga gli effetti negativi del carico?
• Quali sono i parametri chiave del carico che gli ingegneri devono calcolare per l'affidabilità?
• In che modo una manutenzione e un montaggio corretti possono contrastare l'usura dovuta al carico?
• Riepilogo: garantire l'affidabilità a lungo termine attraverso la consapevolezza del carico
• Domande frequenti (FAQ)

---

Qual è la relazione tra sollecitazione di carico e meccanismi di usura in un riduttore a vite senza fine?

L'affidabilità a lungo termine di qualsiasi riduttore a vite senza fine è una funzione diretta dei cicli di sollecitazione imposti ai suoi componenti interni. A differenza degli ingranaggi cilindrici con contatto principalmente volvente, la vite senza fine e la ruota esercitano un'azione di scorrimento significativa. Questo attrito radente genera calore ed è all'origine della maggior parte dei fenomeni di usura. Le condizioni di carico amplificano direttamente questi effetti. Analizziamo i meccanismi primari di usura esacerbati dal carico. Tuttavia, per comprenderlo appieno, dobbiamo prima mappare l’intero viaggio dello stress dall’applicazione al fallimento.

Il percorso dello stress: dal carico applicato al cedimento dei componenti

Quando viene posta una richiesta di coppia esterna sull'albero di uscita, si avvia una complessa catena di reazioni meccaniche all'interno dell'alberocambio a vite senza fine. Questa non è una semplice azione di leva. Il percorso è fondamentale per diagnosticare i fallimenti e progettare la resilienza.

• Passaggio 1: conversione della coppia e pressione di contatto.La coppia in ingresso sulla vite senza fine viene convertita in una forza normale al fianco del dente della ruota elicoidale. Questa forza, divisa per l'area di contatto istantanea (una stretta ellisse lungo il dente), crea ilPressione di contatto hertziana. Questa pressione può raggiungere livelli straordinariamente elevati, spesso superiori a 100.000 PSI in unità compatte.
• Fase 2: Generazione del campo di stress del sottosuolo.Questa intensa pressione superficiale crea un campo di stress triassiale sotto la superficie. Lo sforzo di taglio massimo non si verifica in superficie, ma leggermente al di sotto di essa. Questa regione del sottosuolo è dove iniziano le cricche da fatica sotto carico ciclico.
• Passaggio 3: generazione di calore per attrito.Contemporaneamente, il movimento di scorrimento della vite senza fine contro la ruota converte una parte della potenza trasmessa in calore d'attrito. La velocità di generazione del calore è proporzionale al carico, alla velocità di scorrimento e al coefficiente di attrito.
• Fase 4: sollecitazione del film lubrificante.Il film lubrificante che separa le superfici metalliche è sottoposto ad una pressione estrema (EP). La viscosità del film aumenta momentaneamente sotto questa pressione, ma la sua integrità è fondamentale. Il sovraccarico può causare il collasso della pellicola.
• Passaggio 5: trasferimento dello stress alla struttura di supporto.Le forze vengono infine trasferite alla scatola del cambio tramite i cuscinetti e gli alberi. La deflessione dell'alloggiamento sotto carico può disallineare l'intera rete, alterando in modo catastrofico il percorso dello stress.

Tabella completa dei meccanismi di usura e dei relativi fattori di attivazione del carico

Meccanismo di usura	Trigger di carico primario	Processo fisico e sintomi	Impatto sull'affidabilità a lungo termine
Usura abrasiva	Sovraccarico sostenuto; Lubrificante contaminato sotto carico	Le particelle dure o le asperità vengono forzate nel materiale morbido della ruota (bronzo), microtagliando e asportando il materiale. Porta ad un aspetto lucido e rigato, un aumento del gioco e particelle di bronzo nell'olio.	Perdita graduale della precisione del profilo del dente. Il ridotto rapporto di contatto comporta una maggiore sollecitazione sul profilo rimanente, accelerando le successive fasi di usura. Una delle cause principali del calo di efficienza nel tempo.
Usura adesiva (graffi)	Carico da shock acuto; Grave sovraccarico; Lubrificazione carente sotto carico	Il film lubrificante EP si rompe, provocando saldature localizzate delle asperità della vite senza fine e della ruota. Queste saldature vengono immediatamente tranciate, strappando il materiale dalla ruota più morbida. Visibile come superfici ruvide, strappate e grave scolorimento.	Spesso una modalità di fallimento catastrofico e rapido. Può distruggere il set di ingranaggi entro pochi minuti o ore dall'evento di sovraccarico. Rappresenta una rottura completa del regime di lubrificazione progettato.
Fatica superficiale (vaiolatura)	Carichi di fatica ad alto numero di cicli; Picchi di sovraccarico ripetitivi	Le sollecitazioni di taglio del sottosuolo dovute alla pressione di contatto ciclica causano l'innesco di microfessure. Le crepe si propagano in superficie, rilasciando piccoli buchi. Appare come piccoli crateri, tipicamente vicino alla linea primitiva. Udibile come aumento del rumore durante il funzionamento.	Danno progressivo che peggiora quando le cavità creano concentratori di stress per ulteriori vaiolature. Alla fine porta a macro-vaiolature e scheggiature, dove grandi scaglie di materiale si staccano, causando vibrazioni e potenziale grippaggio.
Usura termomeccanica	Carico elevato prolungato che porta a surriscaldamento cronico	L'eccessivo calore da attrito ammorbidisce il materiale della ruota elicoidale, riducendone il carico di snervamento. Il carico provoca poi lo scorrimento plastico del bronzo, distorcendo il profilo del dente. Spesso accompagnato da carbonizzazione dell'olio e cedimento delle guarnizioni.	Degrado fondamentale dei materiali. La geometria degli ingranaggi viene alterata in modo permanente, causando disallineamento, distribuzione irregolare del carico e una rapida cascata in altre modalità di guasto. Il recupero è impossibile; è necessaria la sostituzione.
Fretting e falsa brinellatura (cuscinetti)	sovraccarico statico; Vibrazioni sotto carico; Carichi di montaggio non corretti	I micromovimenti oscillatori tra le piste dei cuscinetti e gli elementi volventi sottoposti a carichi statici pesanti o vibrazioni creano detriti dovuti all'usura. Appare come motivi incisi o rientranze sulle piste, anche senza rotazione.	Rottura prematura del cuscinetto, che secondariamente consente il disallineamento dell'albero. Questo disallineamento induce quindi un carico irregolare e ad alto stress sulla rete degli ingranaggi, creando uno scenario di guasto a doppio punto.

Il ruolo dello spettro di carico e del ciclo di lavoro

I carichi nel mondo reale sono raramente costanti. Comprendere lo spettro di carico, ovvero la distribuzione dei diversi livelli di carico nel tempo, è fondamentale per prevedere la vita. La nostra analisi di fabbrica presso Raydafon Technology Group Co., Limited utilizza la regola del minatore del danno da fatica cumulativo per valutare questo.

• Servizio continuo a carico nominale:La linea di base. L'usura progredisce in modo prevedibile in base alla lubrificazione e all'allineamento. La vita è determinata dal graduale accumulo di fatica superficiale.
• Servizio intermittente con frequenti avviamenti/arresti:Gli avviamenti ad alta inerzia applicano carichi di picco temporanei pari a diverse volte la coppia di funzionamento. Ogni avvio rappresenta un carico di mini-shock, che accelera l'usura dell'adesivo e la fatica. I nostri test dimostrano che ciò può ridurre la durata del 40-60% rispetto al servizio continuo se non tenuto in considerazione nel dimensionamento.
• Carico variabile (ad esempio, trasportatore con peso del materiale variabile):Il carico fluttuante crea un'ampiezza di sollecitazione variabile. Ciò è più dannoso di un carico medio costante dello stesso valore medio a causa dell'effetto fatica. La frequenza e l'ampiezza delle oscillazioni sono i dati chiave che richiediamo ai clienti.
• Dovere di inversione:Il carico applicato in entrambe le direzioni di rotazione elimina il periodo di "riposo" della superficie di contatto su un lato del dente, raddoppiando di fatto i cicli di stress. Inoltre, sfida il sistema di lubrificazione a proteggere equamente entrambi i fianchi.

Nella nostra fabbrica presso Raydafon Technology Group Co., Limited, simuliamo questi spettri esatti. Sottoponiamo i nostri prototipi di riduttori a vite senza fine a cicli di fatica programmati che replicano anni di servizio nel giro di poche settimane. Ciò ci consente di identificare l'esatta soglia di carico in cui i meccanismi di usura passano da benigni a distruttivi e di progettare le nostre unità standard con un margine operativo sicuro ben al di sotto di tale soglia.

Questi dati empirici sono la pietra angolare della nostra garanzia di affidabilità, trasformando il concetto astratto di "carico" in un parametro di progettazione quantificabile per ogni riduttore a vite senza fine che produciamo. L'obiettivo è garantire che le nostre unità non solo sopravvivano al carico nominale, ma siano intrinsecamente robuste contro le cronologie di carico imprevedibili delle applicazioni industriali, dove gli eventi di sovraccarico non sono una questione di "se" ma di "quando".

---

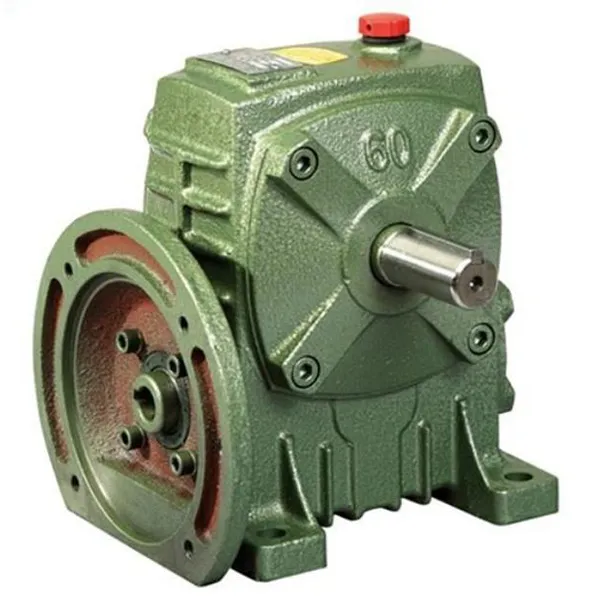

In che modo il design del nostro riduttore a vite senza fine mitiga gli effetti negativi del carico?

Presso Raydafon Technology Group Co., Limited, la nostra filosofia di progettazione è proattiva: progettiamo i nostri riduttori a vite senza fine non solo per un coefficiente di carico statico, ma per le realtà dinamiche e spesso dure della vita applicativa. Ogni scelta dei materiali, calcolo geometrico e processo di assemblaggio è ottimizzato per resistere ai meccanismi di usura legati al carico precedentemente descritti. Ecco un'analisi delle nostre principali strategie di progettazione e produzione, ampliata per mostrare la profondità del nostro approccio.

Ingegneria dei materiali e difesa metallurgica

La nostra difesa contro il carico inizia a livello atomico. L’accoppiamento dei materiali è la prima e più critica barriera.

• Specifiche della vite senza fine (albero di ingresso):
  • Materiale principale:Utilizziamo acciai da cementazione come il 20MnCr5 o il 16MnCr5. Questi forniscono un nucleo resistente e duttile per resistere a carichi di flessione e torsione senza fratture fragili.
  • Trattamento superficiale:Le viti senza fine vengono carburate o carbonitrurate ad una profondità di 0,5-1,2 mm (a seconda del modulo), quindi rettificate di precisione. Ciò crea una superficie estremamente dura (58-62 HRC) per resistere all'abrasione e all'usura adesiva.
  • Finitura:Dopo la rettifica, utilizziamo processi di superfinitura o lucidatura per ottenere una rugosità superficiale (Ra) migliore di 0,4 μm. Una superficie più liscia riduce direttamente il coefficiente di attrito, diminuendo il calore da attrito generato sotto carico e migliorando la formazione del film lubrificante.
• Specifiche della ruota elicoidale:
• Composizione della lega:Utilizziamo bronzo fosforoso di prima qualità a fusione continua (CuSn12). Controlliamo rigorosamente il contenuto di stagno (11-13%) e i livelli di fosforo per ottimizzare resistenza, durezza e colabilità. Oligoelementi come il nichel possono essere aggiunti per migliorare la struttura del grano.
• Processo di produzione:Utilizziamo la colata centrifuga o la colata continua per produrre grezzi con una struttura dei grani densa, non porosa e omogenea. Ciò elimina le debolezze interne che potrebbero diventare punti di innesco di cricche sotto carico ciclico.
• Lavorazione meccanica e controllo qualità:Ogni ruota è lavorata su macchine dentatrici CNC. Eseguiamo controlli dimensionali al 100% e utilizziamo test con coloranti penetranti su lotti critici per garantire che non siano presenti difetti di fusione nell'area della radice del dente, la zona di massimo stress di flessione.

Ottimizzazione geometrica per una distribuzione del carico superiore

La geometria di precisione garantisce che il carico sia condiviso nel modo più uniforme possibile, evitando concentrazioni di stress distruttive.

• Modifica del profilo del dente (rilievo della punta e della radice):Modifichiamo deliberatamente il profilo evolvente ideale. Alleggeriamo leggermente il materiale sulla punta e sulla radice del dente della ruota elicoidale. Ciò impedisce il contatto dei bordi durante l'entrata e l'uscita della mesh in condizioni deflessive o disallineate, una realtà comune in condizioni di carico elevato. Ciò garantisce che il carico venga trasportato attraverso la robusta porzione centrale del dente.
• Ottimizzazione dell'angolo di anticipo e dell'angolo di pressione:L'angolo di attacco della vite senza fine viene calcolato non solo in base al rapporto, ma anche in termini di efficienza e capacità di carico. Un angolo di attacco maggiore migliora l'efficienza ma può ridurre la tendenza all'autobloccaggio. Li bilanciamo in base all'applicazione. Il nostro angolo di pressione standard è tipicamente di 20° o 25°. Un angolo di pressione maggiore rafforza la radice del dente (migliore resistenza alla flessione) ma aumenta leggermente i carichi sui cuscinetti. Selezioniamo l'angolo ottimale per la classe di coppia dell'unità.
• Analisi e ottimizzazione dei pattern di contatto:Durante la fase di prototipo effettuiamo test dettagliati sullo schema di contatto utilizzando il blu di Prussia o una moderna pellicola a pressione digitale. Regoliamo le impostazioni e l'allineamento del creatore per ottenere uno schema di contatto centrato e oblungo che copre il 60-80% del fianco del dente in condizioni di carico. Un modello perfetto e scarico non ha senso; ottimizziamo per il modello sotto carico di progettazione.

Aspetto progettuale	Le nostre specifiche e processi	Vantaggi tecnici per la movimentazione dei carichi	Come mitiga l'usura specifica
Materiale e trattamento dei vermi	Acciaio da cementazione (ad es. 20MnCr5), carburato a 0,8 mm di profondità, durezza 60±2 HRC, superfinito a Ra ≤0,4 μm.	L'estrema durezza superficiale resiste all'abrasione; il nucleo resistente previene il cedimento dell'albero sotto carichi d'urto; la superficie liscia riduce il calore da attrito.	Combatte direttamente l'usura abrasiva e adesiva. Riduce il coefficiente di attrito, una variabile chiave nell'equazione di generazione del calore (Q ∝ μ * Carico * Velocità).
Materiale della ruota elicoidale	Bronzo fosforoso CuSn12 a colata continua, colato centrifugamente per densità, durezza 90-110 HB.	Equilibrio ottimale tra resistenza e conformabilità. Il bronzo più morbido può incorporare abrasivi minori e adattarsi al profilo della vite senza fine sotto carico, migliorando il contatto.	Fornisce lubrificazione intrinseca. La sua conformabilità aiuta a distribuire il carico in modo più uniforme anche in caso di leggero disallineamento, riducendo il rischio di vaiolatura.
Progettazione dell'edilizia abitativa	Ghisa GG30, nervature ottimizzate per l'analisi degli elementi finiti (FEA), superfici di montaggio lavorate e allineamenti dei fori in un'unica configurazione.	La massima rigidità riduce al minimo la deflessione sotto carichi sospesi pesanti. Mantiene l'allineamento preciso dell'albero, fondamentale per una distribuzione uniforme del carico su tutta la faccia del dente.	Previene il carico sui bordi causato dalla flessione dell'alloggiamento. Il carico sui bordi crea un'elevata pressione di contatto localizzata, la causa diretta di vaiolature e scheggiature premature.
Sistema di cuscinetti	Albero di uscita: cuscinetti a rulli conici accoppiati, precaricati. Albero di ingresso: cuscinetti a sfere a gola profonda + cuscinetti reggispinta. Tutti i cuscinetti hanno un gioco C3 per intervalli di temperatura industriali.	I rulli conici gestiscono contemporaneamente carichi radiali e assiali elevati. Il precarico elimina il gioco interno, riducendo il gioco dell'albero al variare delle direzioni del carico.	Previene la flessione dell'albero e il galleggiamento assiale. Il cedimento dei cuscinetti dovuto al sovraccarico è la causa principale del cedimento dell'ingranaggio secondario. Questo sistema garantisce l'integrità della posizione dell'albero.
Ingegneria della lubrificazione	Olio sintetico a base di Poliglicoli (PG) o Polialfaolefine (PAO) con elevati additivi EP/antiusura. Volume dell'olio preciso calcolato per una lubrificazione a sbattimento e una capacità termica ottimali.	Gli oli sintetici mantengono una viscosità stabile in un intervallo di temperature più ampio, garantendo la resistenza del film durante gli avviamenti a freddo e il funzionamento a caldo. Gli additivi ad alto EP prevengono il collasso del film sotto carichi d'urto.	Mantiene il film lubrificante elastoidrodinamico (EHL) in tutte le condizioni di carico progettate. Questa è la barriera più efficace contro l'usura adesiva (sfregamento).
Assemblaggio e rodaggio	Assemblaggio a temperatura controllata, precarico cuscinetto verificato. Ogni unità viene sottoposta a una procedura di rodaggio a carico e a vuoto prima della spedizione per posizionare il modello di contatto.	Elimina gli errori di assemblaggio che inducono stress interni. Il rodaggio usura delicatamente gli ingranaggi in condizioni controllate, stabilendo il modello di contatto di carico ottimale fin dal primo giorno.	Previene i fallimenti legati alla "mortalità infantile". Un rodaggio adeguato attenua le asperità, distribuisce il carico iniziale in modo uniforme e prepara l'unità per il suo pieno carico nominale sul campo.

Gestione termica: dissipazione del calore del carico

Poiché il carico crea attrito e l’attrito crea calore, gestire il calore significa gestire un sintomo del carico. I nostri progetti vanno oltre un semplice alloggiamento alettato.

• Alloggiamento alettato standard:La superficie è massimizzata grazie al design aerodinamico delle alette basato sulla simulazione termica. Ciò è sufficiente per la maggior parte delle applicazioni nell'ambito della classificazione meccanica.
• Opzioni di raffreddamento per carichi termici elevati:
  • Ventola esterna (estensione dell'albero a vite senza fine):Un'opzione semplice ed efficace per aumentare il flusso d'aria sull'alloggiamento, migliorando in genere la dissipazione del calore del 30-50%.
  • Ventola (Sindone):Dirige l'aria dalla ventola esattamente sulla parte più calda dell'alloggiamento (solitamente intorno alle aree dei cuscinetti).
  • Giacca di raffreddamento ad acqua:Per cicli di lavoro estremi o temperature ambiente elevate, un alloggiamento rivestito su misura consente al refrigerante circolante di rimuovere direttamente il calore. Ciò può raddoppiare o triplicare la capacità termica effettiva dell'unità.
  • Sistema di circolazione dell'olio con radiatore esterno:Per le unità più grandi, offriamo sistemi in cui l'olio viene pompato attraverso un radiatore esterno aria-olio o acqua-olio, mantenendo una temperatura dell'olio costante e ottimale indipendentemente dal carico.

Il nostro impegno nella nostra fabbrica è controllare ogni variabile. Dall'analisi spettrografica dei lingotti di bronzo in entrata al controllo finale dell'immagine termica durante la prova di rodaggio sotto carico, il nostro riduttore a vite senza fine è costruito per essere un partner affidabile nelle applicazioni più impegnative. Il nome Raydafon Technology Group Co., Limited sull'unità indica un componente progettato con una comprensione profonda ed empirica di come le condizioni di carico influiscono sull'affidabilità a lungo termine. Non forniamo solo un cambio; forniamo un sistema progettato per assorbire, distribuire e dissipare l'energia meccanica della vostra applicazione in modo prevedibile e sicuro durante tutta la sua vita progettuale.

---

Quali sono i parametri chiave del carico che gli ingegneri devono calcolare per l'affidabilità?

La scelta del riduttore a vite senza fine corretto è un esercizio predittivo. Per garantire l'affidabilità a lungo termine, gli ingegneri devono andare oltre il semplice calcolo di "potenza e rapporto" e analizzare il profilo di carico completo. L'errata applicazione, spesso dovuta a una valutazione incompleta del carico, è una delle principali cause di guasti sul campo. Qui descriviamo i parametri critici che il nostro team tecnico valuta quando dimensiona un riduttore a vite senza fine per un cliente, fornendo la metodologia dettagliata alla base di ciascuno.

Il calcolo fondamentale: coppia di uscita richiesta (T2)

Sembra banale, ma gli errori sono comuni. Dev'essere la coppiaall'albero di uscita del cambio.

• Formula:T2 (Nm) = (9550 * P1 (kW)) / n2 (giri/min) * η (efficienza). Oppure dai primi principi: T2 = Forza (N) * Raggio (m) per un argano; o T2 = (Tiro del trasportatore (N) * Raggio del tamburo (m)).
• Errore comune:Utilizzo della potenza del motore e della velocità di ingresso senza tenere conto delle perdite di efficienza attraverso il sistema (altri riduttori, cinghie, catene) prima del nostro riduttore a vite senza fine. Misurare o calcolare sempre la coppia nel punto di connessione al nostro albero di ingresso o di uscita.

Il moltiplicatore non negoziabile: fattore di servizio (SF) - Un'analisi approfondita

Il fattore di servizio è il linguaggio universale per tenere conto della durezza del mondo reale. È un moltiplicatore applicato al calcolatocoppia di uscita richiesta (T2)per determinare ilcoppia nominale minima richiesta del riduttore.

La selezione del fattore di servizio si basa su una valutazione sistematica di tre categorie principali:

1. Caratteristiche della fonte di alimentazione (motore principale):
   • Motore elettrico (AC, trifase):SF = 1,0 (base). Tuttavia, considera:
     • Avviamenti ad alta inerzia:I motori che azionano carichi ad alta inerzia (ventole, tamburi di grandi dimensioni) possono assorbire 5-6 volte la FLC durante l'avvio. Questa coppia transitoria viene trasmessa. Aggiungere 0,2-0,5 a SF o utilizzare un avviatore statico/VFD.
     • Numero di avviamenti/ora:Più di 10 avviamenti all'ora costituiscono un impegno di avviamento gravoso. Aggiungi 0,3 a SF.
   • Motore a combustione interna:A causa delle pulsazioni della coppia e del potenziale shock dovuto all'innesto improvviso (frizioni), è tipico un SF minimo di 1,5.
   • Motore idraulico:Generalmente regolare, ma potenziale per picchi di pressione. SF tipicamente 1,25-1,5 a seconda della qualità della valvola di controllo.
2. Caratteristiche della macchina condotta (carico):Questa è la categoria più critica.
   • Carico uniforme (SF 1.0):Coppia stabile e prevedibile. Esempi: generatore elettrico, trasportatore a velocità costante con peso uniformemente distribuito, miscelatore con fluido a viscosità uniforme.
   • Carico d'urto moderato (SF 1,25 - 1,5):Funzionamento irregolare con picchi periodici e prevedibili. Esempi: trasportatori con alimentazione intermittente, montacarichi leggeri, macchinari per lavanderie, macchine per l'imballaggio.
   • Carico d'urto pesante (SF 1,75 - 2,5+):Richieste di coppia elevata severe e imprevedibili. Esempi: frantoi da roccia, mulini a martelli, punzonatrici, argani per carichi pesanti con benne mordenti, attrezzature forestali. Per casi estremi come un frantoio di scorie, abbiamo applicato SF di 3,0 in base ai dati storici sui guasti.
3. Durata operativa giornaliera (ciclo di lavoro):
   • Intermittente (≤ 30 min/giorno):Talvolta l'SF può essere leggermente ridotto (ad esempio, moltiplicare per 0,8), ma mai al di sotto di 1,0 per la classe di carico. Si consiglia cautela.
   • 8-10 ore/giorno:Servizio industriale standard. Utilizzare l'intero SF dalla fonte di alimentazione e dalla valutazione della macchina azionata.
   • Servizio continuo 24 ore su 24, 7 giorni su 7:Il programma più impegnativo per la vita a fatica.Aumentare l'SF dalla valutazione di cui sopra di un minimo di 0,2.Ad esempio, un carico uniforme in servizio 24 ore su 24, 7 giorni su 7, dovrebbe utilizzare un SF di 1,2, non 1,0.

Formula per la coppia nominale minima del riduttore:T2_min_nominale = T2_calcolato * SF_totale.

Il controllo critico: capacità termica (valore HP termico)

Questo è spesso il fattore limitante, soprattutto nei riduttori più piccoli o nelle applicazioni ad alta velocità. Un cambio può essere meccanicamente abbastanza resistente ma surriscaldarsi comunque.

• Cos'è:La massima potenza in ingresso che il riduttore può trasmettere continuamente senza che la temperatura interna dell'olio superi un valore stabile (tipicamente 90-95°C) in una temperatura ambiente standard di 40°C.
• Come controllare:La tua candidaturapotenza in ingresso richiesta (P1)deve essere ≤ quello del riduttorePotenza termica HPalla velocità operativa in ingresso (n1).
• Se P1_richiesto > Valutazione termica:È NECESSARIO declassare la capacità meccanica (usare una taglia più grande) o aggiungere il raffreddamento (ventola, camicia d'acqua). Ignorando il surriscaldamento e il rapido guasto di questa garanzia.
• I nostri dati:Il nostro catalogo fornisce grafici chiari che mostrano la potenza termica rispetto al numero di giri in ingresso per ciascuna dimensione di riduttore a vite senza fine, con e senza ventola di raffreddamento.

Calcoli della forza esterna: carico sospeso (OHL) e carico di spinta

Le forze applicate agli alberi dai componenti esterni sono separate e si sommano alla coppia trasmessa.

• Formula del carico sospeso (OHL) (per catena/pignone o puleggia):
  OHL (N) = (2000 * Coppia all'albero (Nm)) / (Diametro primitivo del pignone/puleggia (mm))
  Coppia all'alberoè T1 (ingresso) o T2 (uscita). È necessario controllare l'OHL su entrambi gli alberi.
• Carico di spinta (carico assiale) da ingranaggi elicoidali o trasportatori inclinati:Questa forza agisce lungo l'asse dell'albero e deve essere calcolata in base alla geometria dell'elemento condotto.
• Verifica:L'OHL e il carico di spinta calcolati devono essere ≤ ai valori consentiti elencati nelle nostre tabelle per il modello di riduttore a vite senza fine selezionato, alla distanza specifica dalla faccia dell'alloggiamento (X) dove viene applicata la forza.

Specifiche ambientali e applicative

• Temperatura ambiente:Se superiore a 40°C la capacità termica si riduce. Se inferiore a 0°C, la viscosità di avvio del lubrificante costituisce un problema. Informaci sulla gamma.
• Posizione di montaggio:Verme sopra o sotto? Ciò influisce sul livello della coppa dell'olio e sulla lubrificazione del cuscinetto superiore. Le nostre valutazioni sono tipicamente per worm-over-position. Altre posizioni potrebbero richiedere una consultazione.
• Profilo del ciclo di lavoro:Fornire un grafico o una descrizione se il carico varia in modo prevedibile. Ciò consente un'analisi più sofisticata rispetto a un semplice SF statico.

Il nostro approccio in Raydafon Technology è collaborativo. Forniamo ai nostri clienti fogli di lavoro di selezione dettagliati che esaminano tutti i parametri di cui sopra. Ancora più importante, offriamo supporto tecnico diretto. Condividendo i dettagli completi dell'applicazione (specifiche del motore, inerzia di avviamento, profilo del ciclo di carico, condizioni ambientali e disegni di layout) possiamo selezionare insieme un riduttore a vite senza fine che non è solo adeguato, ma anche estremamente affidabile per le vostre specifiche condizioni di carico. Questo meticoloso processo di calcolo, fondato su decenni di dati sui nostri test di fabbrica, è ciò che separa una selezione corretta da una catastrofica.

---

In che modo una manutenzione e un montaggio corretti possono contrastare l'usura dovuta al carico?

Anche il riduttore a vite senza fine dal design più robusto diRaydafonpossono subire guasti prematuri se installati o mantenuti in modo errato. Un montaggio corretto e un regime di manutenzione disciplinato sono le vostre leve operative per contrastare direttamente l'impatto incessante del carico. Queste pratiche preservano la geometria portante progettata e l'integrità della lubrificazione, garantendo che l'unità funzioni come progettato per tutta la sua vita.

Fase 1: preinstallazione e montaggio: gettare le basi per l'affidabilità

Gli errori commessi durante l'installazione creano difetti intrinseci che amplificano il carico e che nessuna manutenzione successiva può correggere completamente.

• Stoccaggio e manipolazione:
  • Conservare l'unità in un ambiente pulito e asciutto. Se immagazzinato per più di 6 mesi, ruotare l'albero di ingresso di diversi giri completi ogni 3 mesi per ricoprire gli ingranaggi con olio ed evitare false brinellature sui cuscinetti.
  • Non sollevare mai l'unità afferrandola solo per gli alberi o le alette di fusione dell'alloggiamento. Utilizzare un'imbracatura attorno all'alloggiamento. La caduta o gli urti dell'unità possono causare spostamenti dell'allineamento interno o danni ai cuscinetti.
• Fondazione e rigidità:
  • La base di montaggio deve essere piatta, rigida e lavorata con una tolleranza sufficiente (si consiglia una tolleranza migliore di 0,1 mm per 100 mm). Una base flessibile si fletterà sotto carico, disallineando il cambio con l'attrezzatura collegata.
  • Utilizzare spessori, non rondelle, per correggere la planarità della base. Assicurarsi che i piedini di montaggio siano completamente supportati.
  • Utilizzare il grado corretto di dispositivo di fissaggio (ad esempio, grado 8.8 o superiore). Stringere i bulloni secondo uno schema incrociato alla coppia specificata nel nostro manuale per evitare la distorsione dell'alloggiamento.
• Allineamento alberi: il compito più critico.
  • Non allineare mai con l'occhio o con il bordo dritto.Utilizzare sempre un comparatore o uno strumento di allineamento laser.
  • Allineare l'attrezzatura accoppiata al cambio e non viceversa, per evitare distorsioni della scatola del cambio.
  • Controllare l'allineamento sia sul piano verticale che su quello orizzontale. L'allineamento finale deve essere eseguito con l'apparecchiatura alla normale temperatura operativa, poiché la crescita termica può spostare l'allineamento.
  • Il disallineamento consentito per i giunti flessibili è in genere molto piccolo (spesso inferiore a 0,05 mm radiale, 0,1 mm angolare). Il superamento di questo limite induce carichi di flessione ciclici sugli alberi, aumentando notevolmente l'usura dei cuscinetti e delle guarnizioni.
• Collegamento di componenti esterni (pulegge, ruote dentate):
• Utilizzare un estrattore adeguato per l'installazione; non martellare mai direttamente sull'albero o sui componenti della scatola del cambio.
• Assicurarsi che le chiavi siano montate correttamente e non sporgano. Utilizzare le viti di fissaggio nell'orientamento corretto per bloccare il componente.
• Verificare che il carico sospeso (OHL) di questi componenti rientri nel limite pubblicato per il riduttore a vite senza fine selezionato alla distanza "X" corretta.

Fase 2: Lubrificazione: la battaglia continua contro l'usura indotta dal carico

La lubrificazione è l'agente attivo che impedisce al carico di causare un contatto metallo-metallo.

• Compilazione e rodaggio iniziali:
  • Utilizzare solo il tipo di olio e la viscosità consigliati (ad esempio, poliglicole sintetico ISO VG 320). L'olio sbagliato non può formare la pellicola EHD necessaria sotto un'elevata pressione di contatto.
  • Riempire fino al centro del vetro spia o del tappo del livello dell'olio: né più né meno. Il riempimento eccessivo provoca perdite per sbattimento e surriscaldamento; il riempimento insufficiente affama ingranaggi e cuscinetti.
  • Il primo cambio d'olio è fondamentale.Dopo le prime 250-500 ore di funzionamento, cambiare l'olio. Ciò rimuove le particelle di usura generate quando i denti degli ingranaggi si conformano microscopicamente tra loro sotto il carico iniziale. Questi detriti sono altamente abrasivi se lasciati nel sistema.
• Cambi d'olio di routine e monitoraggio delle condizioni:
  • Stabilisci un programma basato sulle ore di funzionamento o su base annuale, a seconda di quale evento si verifica per primo. Per il servizio 24 ore su 24, 7 giorni su 7, con l'olio sintetico sono comuni cambi ogni 4.000-6.000 ore.
  • Analisi dell'olio:Lo strumento predittivo più potente. Invia un campione a un laboratorio ad ogni cambio d'olio. Il rapporto mostrerà:
    • Metalli:L'aumento del ferro (acciaio senza fine) o del rame/stagno (bronzo della ruota) indica un'usura attiva. Un picco improvviso indica un problema.
    • Viscosità:L'olio si è addensato (ossidazione) o diluito (taglio, diluizione del carburante)?
    • Contaminanti:Silicio (sporco), contenuto di acqua, numero di acidità. L'acqua (>500 ppm) è particolarmente dannosa poiché favorisce la ruggine e degrada la resistenza del film d'olio.
• Rilubrificazione delle guarnizioni (se applicabile):Alcuni modelli sono dotati di guarnizioni per lo spurgo del grasso. Utilizzare con parsimonia il grasso al litio complesso per alte temperature specificato per evitare di contaminare la coppa dell'olio.

Fase 3: Monitoraggio Operativo e Ispezione Periodica

Sii il sistema di allerta precoce per i problemi relativi al carico.

• Monitoraggio della temperatura:
  • Utilizzare un termometro a infrarossi o un sensore montato in modo permanente per controllare regolarmente la temperatura dell'alloggiamento vicino alle aree dei cuscinetti e alla coppa dell'olio.
  • Stabilire una temperatura di base in condizioni di carico normale. Un aumento prolungato di 10-15°C sopra il valore di base è un chiaro avvertimento di aumento dell'attrito (disallineamento, guasto del lubrificante, sovraccarico).
• Analisi delle vibrazioni:
  • Semplici misuratori portatili possono monitorare la velocità complessiva delle vibrazioni (mm/s). Tendetelo nel tempo.
  • L'aumento delle vibrazioni indica il deterioramento dei cuscinetti, l'usura irregolare o lo squilibrio nelle apparecchiature collegate, tutti fattori che aumentano i carichi dinamici sulla scatola del cambio.
• Controlli uditivi e visivi:
  • Ascolta i cambiamenti nel suono. Un nuovo lamento può indicare un disallineamento. Un colpo può indicare un guasto del cuscinetto.
  • Cerca eventuali perdite d'olio, che possono essere un sintomo di surriscaldamento (indurimento delle guarnizioni) o sovrapressurizzazione.
• Riserraggio dei bulloni:Dopo le prime 50-100 ore di funzionamento, e successivamente ogni anno, ricontrollare il serraggio di tutte le fondamenta, dell'alloggiamento e dei bulloni di accoppiamento. Le vibrazioni derivanti dai cicli di carico possono allentarli.

Tabella completa del programma di manutenzione

Azione	Frequenza/Tempistica	Scopo e connessione del carico	Note procedurali chiave
Primo cambio dell'olio	Dopo le prime 250-500 ore di funzionamento.	Rimuove i residui di usura iniziali (particelle abrasive) generati durante il processo di posizionamento del carico di ingranaggi e cuscinetti. Previene l'accelerazione dell'usura abrasiva.	Scolare mentre è caldo. Lavare solo con lo stesso tipo di olio se i detriti sono eccessivi. Rabboccare fino al livello corretto.
Cambio olio e analisi di routine	Ogni 4000-6000 ore di funzionamento o 12 mesi. Più frequente in ambienti sporchi/caldi.	Ripristina gli additivi degradati, rimuove i metalli usurati accumulati e i contaminanti. L'analisi dell'olio fornisce una tendenza all'usura, un indicatore diretto della gravità del carico interno e dello stato dei componenti.	Prelevare un campione d'olio dalla metà della coppa durante il funzionamento. Invia al laboratorio. Documentare i risultati per stabilire linee di tendenza per elementi critici come Fe, Cu, Sn.
Controllo della coppia dei bulloni	Dopo 50-100 ore, poi annualmente.	Previene l'allentamento dovuto alle vibrazioni e ai cicli termici sotto carico. I bulloni allentati consentono il movimento e il disallineamento dell'alloggiamento, creando un carico irregolare e ad alto stress.	Utilizzare una chiave dinamometrica calibrata. Seguire lo schema incrociato per l'alloggiamento e i bulloni della base.
Controllo dell'allineamento	Dopo l'installazione, dopo qualsiasi manutenzione sulle apparecchiature collegate e ogni anno.	Garantisce che gli alberi collegati siano colineari. Il disallineamento è una fonte diretta di carichi di flessione ciclici, che causano il cedimento prematuro dei cuscinetti e un contatto irregolare degli ingranaggi (carico dei bordi).	Eseguire con l'attrezzatura alla temperatura di esercizio. Utilizza strumenti laser o comparatori per la precisione.
Monitoraggio dell'andamento della temperatura e delle vibrazioni	Letture settimanali/mensili; monitoraggio continuo per applicazioni critiche.	Rilevamento tempestivo di problemi (guasto di lubrificazione, usura dei cuscinetti, disallineamento) che aumentano l'attrito interno e i carichi dinamici. Consente un intervento pianificato prima di guasti catastrofici.	Contrassegnare i punti di misurazione sull'alloggiamento. Registra la temperatura ambiente e le condizioni di carico per un confronto accurato.
Ispezione visiva per perdite e danni	Passeggiata giornaliera/settimanale.	Identifica perdite di olio (potenziali perdite di lubrificante che comportano usura) o danni fisici dovuti a impatti esterni che potrebbero compromettere l'integrità dell'alloggiamento sotto carico.	Controllare le superfici della tenuta, i giunti dell'alloggiamento e lo sfiatatoio. Assicurarsi che lo sfiato sia pulito e non ostruito.

La competenza della nostra fabbrica si estende oltre il punto vendita. La nostra documentazione tecnica comprende guide di installazione complete e liste di controllo di manutenzione su misura per i nostri prodotti. Collaborando con noi, otterrete non solo un riduttore a vite senza fine di qualità, ma anche il quadro di conoscenze e il supporto necessari per garantire che fornisca tutta la sua vita utile, gestendo attivamente le sfide di carico che deve affrontare ogni giorno. L'affidabilità è una partnership e il nostro impegno è quello di essere la vostra risorsa tecnica dall'installazione fino a decenni di servizio.

---

Riepilogo: garantire l'affidabilità a lungo termine attraverso la consapevolezza del carico

Comprendere come le condizioni di carico influiscono sull'affidabilità a lungo termine dei riduttori a vite senza fine è la pietra angolare di un'ingegneria applicativa di successo. Si tratta di un'interazione sfaccettata tra stress meccanico, gestione termica, scienza dei materiali e pratiche operative. Come abbiamo esplorato, i carichi avversi accelerano i meccanismi di usura come abrasione, vaiolatura e rigatura, portando a perdita di efficienza e guasti prematuri.

Noi di Raydafon Technology Group Co., Limited combattiamo questo problema attraverso una progettazione intenzionale: dalle nostre viti a vite senza fine in acciaio temprato e ruote in bronzo ai nostri alloggiamenti rigidi e cuscinetti ad alta capacità, ogni aspetto del nostro riduttore a vite senza fine è progettato per gestire e resistere a profili di carico impegnativi. Tuttavia, la partnership per l’affidabilità è condivisa. Il successo dipende dal calcolo accurato dei fattori di servizio, dei limiti termici e dei carichi esterni durante la selezione, seguito da un'installazione meticolosa e da una cultura di manutenzione proattiva.

Considerando il carico non come un singolo numero ma come un profilo dinamico della durata e scegliendo un partner per i riduttori con la profondità ingegneristica adeguata, trasformerai un componente critico in una risorsa affidabile. Ti invitiamo a sfruttare la nostra ventennale esperienza. Lascia che il nostro team di ingegneri ti assista nell'analisi delle condizioni di carico specifiche per specificare la soluzione ottimale di riduttore a vite senza fine, garantendo prestazioni, longevità e massimo ritorno sull'investimento.

Contatta Raydafon Technology Group Co., Limitedoggi per una revisione dettagliata dell'applicazione e una raccomandazione sul prodotto. Scarica il nostro white paper tecnico completo sul calcolo del carico o richiedi una verifica in loco da parte dei nostri ingegneri per valutare i tuoi attuali sistemi di azionamento.

---

Domande frequenti (FAQ)

Q1: Qual è il tipo di carico più dannoso per un riduttore a vite senza fine?
R1: I carichi d'urto sono in genere i più dannosi. Un picco di coppia improvviso e di elevata entità può rompere istantaneamente il film d'olio critico tra la vite senza fine e la ruota, causando un'immediata usura dell'adesivo (graffi) e potenzialmente la rottura di denti o cuscinetti. Induce anche cicli di stress elevati che accelerano la fatica. Anche se i sovraccarichi prolungati sono dannosi, la natura istantanea dei carichi d’urto spesso non lascia tempo all’inerzia del sistema per assorbire l’impatto, rendendoli particolarmente gravi.

D2: In che modo il sovraccarico continuo, ad esempio al 110% della coppia nominale, influisce sulla durata?
A2: Il sovraccarico continuo, anche marginale, riduce drasticamente la durata. La relazione tra carico e durata del cuscinetto/ingranaggio è spesso esponenziale (seguendo la legge del cubo per i cuscinetti). Un sovraccarico del 110% può ridurre la durata prevista del cuscinetto L10 di circa il 30-40%. Ancora più critico, aumenta la temperatura operativa a causa dell'aumento dell'attrito. Ciò può portare a un'instabilità termica, in cui l'olio più caldo si assottiglia, determinando un maggiore attrito e un olio ancora più caldo, causando infine una rapida rottura del lubrificante e un'usura catastrofica in un breve periodo.

D3: Un fattore di servizio maggiore può garantire completamente l'affidabilità sotto carichi variabili?
A3: Un fattore di servizio maggiore rappresenta un margine di sicurezza cruciale, ma non è una garanzia assoluta. Tiene conto delle incognite relative al carattere e alla frequenza del carico. Tuttavia, l'affidabilità dipende anche dalla corretta installazione (allineamento, montaggio), dalla corretta lubrificazione e da fattori ambientali (pulizia, temperatura ambiente). L'utilizzo di un fattore di servizio elevato seleziona un riduttore più robusto con una maggiore capacità intrinseca, ma deve comunque essere installato e mantenuto correttamente per realizzare tutta la durata potenziale.

D4: Perché la capacità termica è così importante quando si parla di carico?
A4: In un riduttore a vite senza fine, una parte significativa della potenza in ingresso viene dispersa sotto forma di calore a causa dell'attrito radente. Il carico determina direttamente l'entità di questa perdita per attrito. La capacità termica è la velocità con cui la scatola del cambio può dissipare questo calore nell'ambiente senza che la temperatura interna superi il limite di sicurezza per il lubrificante (tipicamente 90-100°C). Se il carico applicato genera calore più velocemente di quanto possa essere dissipato, l'unità si surriscalderà, distruggendo l'olio e portando a un rapido guasto, anche se i componenti meccanici sono abbastanza resistenti da gestire la coppia.

D5: In che modo i carichi sospesi degradano in modo specifico un riduttore a vite senza fine?
A5: I carichi sospesi applicano un momento flettente all'albero di uscita. Questa forza è trasportata dai cuscinetti dell'albero di uscita. Un OHL eccessivo causa un affaticamento prematuro del cuscinetto (brinellatura, scheggiatura). Inoltre devia leggermente l'albero, disallineando l'ingranamento preciso tra la vite senza fine e la ruota. Questo disallineamento concentra il carico su un'estremità del dente, provocando vaiolature e usura localizzate, aumentando il gioco e generando rumore e vibrazioni. Questo compromette di fatto la distribuzione del carico attentamente progettata del gruppo di ingranaggi.

Riduttore a vite senza fine con tecnologia Raydafon: parametri di progettazione chiave per la resilienza al carico
