In che modo la pressione operativa influisce sulla progettazione del cilindro idraulico?

Raydafon Technology Group Co., limitataha trascorso due decenni a perfezionare la relazione tra pressione e prestazioni della bombola. La pressione operativa non è solo un numero su una scheda tecnica: è la forza principale che determina la selezione del materiale, lo spessore della parete, l'architettura della tenuta e persino il trattamento della superficie dello stelo. Quando un cilindro idraulico è esposto a una pressione più elevata, ogni componente deve essere ripensato per contenere tale forza in modo sicuro ed efficiente. I nostri ingegneri affermano spesso che la pressione definisce la personalità di un cilindro idraulico: i sistemi a bassa pressione danno priorità ai costi, mentre i progetti ad alta pressione richiedono competenze metallurgiche e tolleranze a livello di micron.

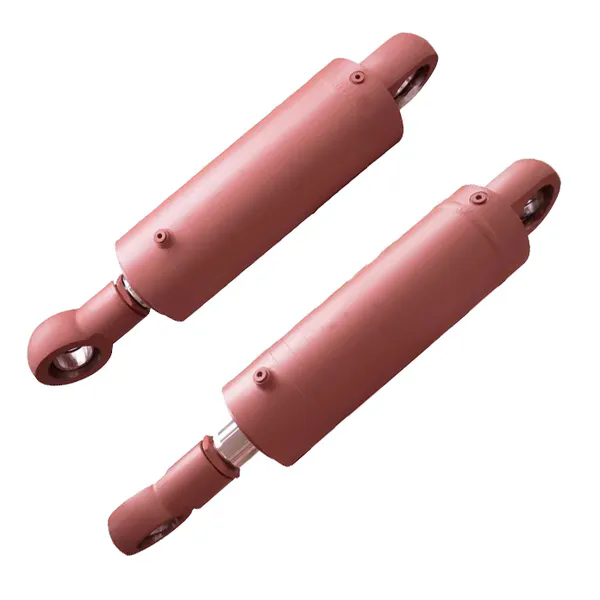

In termini pratici, la domanda "In che modo la pressione operativa influisce sulla progettazione del cilindro idraulico?" si risponde esaminando la distribuzione delle sollecitazioni, la durata a fatica e la dinamica dei fluidi. Ad esempio, una bombola da 250 bar richiede una canna con un carico di snervamento significativamente più elevato rispetto a una versione da 100 bar. La nostra fabbrica aRaydafon utilizza l'analisi degli elementi finiti per mappare i punti caldi dello stress. In questo articolo esamineremo i parametri esatti, le tabelle dei materiali e la logica ingegneristica che collegano la pressione operativa a un robustocilindro idraulicoprogetto. Condivideremo anche elenchi reali di come il nostro team personalizza i cilindri per applicazioni minerarie, offshore e mobili.

Perché la pressione operativa determina la scelta del materiale per un cilindro idraulico?

Il materiale di un cilindro idraulico è la prima linea di difesa contro le immense forze generate dal fluido pressurizzato. Quando la pressione operativa aumenta, la sollecitazione sulla canna del cilindro (sollecitazione sulla circonferenza) e sui cappucci terminali cresce in modo lineare. Per un cilindro con diametro interno di 100 mm, aumentando la pressione da 160 bar a 320 bar si raddoppia la forza che tenta di far scoppiare la canna. Pertanto, la nostra fabbrica si approvvigiona solo di acciai di alta qualità come E355 o 27SiMn per le serie a media pressione, mentre per pressioni estreme (superiori a 400 bar) si passa a leghe di cromo-molibdeno come 4140 o 4340, trattate termicamente per raggiungere carichi di snervamento superiori a 750 MPa.

Principali proprietà dei materiali influenzate dalla pressione

• Resistenza alla trazione:Il carico di snervamento minimo deve superare la sollecitazione indotta dalla pressione massima di esercizio, considerando un fattore di sicurezza (tipicamente da 2,5:1 a 4:1).
• Saldabilità:Gli acciai ad alta resistenza spesso necessitano di preriscaldamento e trattamento post-saldatura per prevenire fessurazioni, fondamentali per il mantenimento della pressione.
• Durezza:Per pressioni superiori a 300 bar, la superficie interna può richiedere un indurimento a induzione per resistere alla microsaldatura da parte di contaminanti.
• Resistenza alla fatica:I cicli di pressione causano danni progressivi; i materiali con struttura a grana fine (come quelli utilizzati da Raydafon Technology Group Co., Limited) resistono all'innesco di crepe.

Il nostro team di progettazione utilizza la tabella seguente come riferimento rapido durante la fase di preventivo iniziale. Mostra come la pressione operativa cambia la qualità del materiale per un tipico cilindro idraulico con alesaggio di 80 mm.

Oltre alla canna, anche il materiale dello stelo si evolve. Per i cilindri idraulici ad alta pressione, la nostra fabbrica utilizza acciaio 1045 temprato a induzione o acciaio inossidabile 17-4PH per resistere alle rigature in caso di sollecitazioni elevate dello stelo. Nel 2024, Raydafon Technology Group Co.,Limited ha introdotto un acciaio microlegato proprietario per cilindri che operano in continuo a 350 bar in applicazioni mobili. Questa modifica ha aumentato la durata a fatica del 40% mantenendo la lavorabilità. In sintesi, la domanda "perché materiale?" la risposta diretta è la pressione: una pressione maggiore richiede leghe più forti, più tenaci e più resistenti alla fatica. Senza il materiale giusto, un cilindro potrebbe cedere o rompersi in modo catastrofico.

Come calcolare lo spessore della parete in base alla pressione operativa?

Il calcolo dello spessore delle pareti è un passaggio fondamentale nella progettazione dei cilindri idraulici, direttamente guidato dalla pressione operativa. La formula classica utilizzata nel nostro ufficio tecnico si basa sull'equazione di Lame per cilindri a pareti spesse. Tuttavia, per la progettazione pratica, utilizziamo una versione semplificata:t = (P × D) / (2 × σ_allow)dove P è la pressione, D è il diametro del foro e σ_allow è la sollecitazione ammissibile del materiale (resistenza allo snervamento/fattore di sicurezza). Ma questo è solo il punto di partenza.

Presso Raydafon Technology Group Co.,Limited, applichiamo sempre fattori dinamici aggiuntivi perché la pressione è raramente statica. Le pressioni d'impatto (picchi di pressione) possono essere 1,5 volte la pressione operativa nominale. Pertanto, i nostri design di cilindri idraulici incorporano:

• Calcoli della parete minima basati sulla pressione di picco, non nominale.Ad esempio, un sistema che funziona a 250 bar con picchi fino a 400 bar ci costringe a progettare per 400 bar, quindi a declassare per la vita ciclica.
• Incrementi del diametro esterno:Le dimensioni standard hanno spesso incrementi di diametro esterno discreti. La nostra fabbrica seleziona il tubo standard immediatamente più grande se la parete calcolata supera il 90% della dimensione standard, garantendo un margine di sicurezza.
• Spessore del cappuccio terminale:La pressione agisce anche sui tappi; utilizziamo FEA per determinare gli schemi di bullonatura e lo spessore del cappuccio, spesso il 20-30% più spesso della canna per l'alta pressione
•


Approccio graduale all'interno della nostra fabbrica

Come puoi vedere, la pressione operativa innesca una catena di calcoli che includono carico dinamico, tolleranza di produzione e persino distorsione del trattamento termico. La nostra fabbrica ha recentemente consegnato una serie dicilindri idrauliciper una pressa da 500 bar; lo spessore della parete superava i 35 mm per un foro da 160 mm, utilizzando il 4340 forgiato. In quel caso ogni millimetro è stato giustificato dall'analisi Lame e verificato mediante test ad ultrasuoni. In conclusione: una pressione più elevata impone pareti più spesse, ma la progettazione intelligente considera anche l’ottimizzazione del peso e dei costi. Raydafon Technology Group Co.,Limited bilancia costantemente questi fattori per produrre cilindri compatti ma durevoli.

Quali tecnologie di tenuta sono necessarie per pressioni operative elevate?

Le guarnizioni sono i componenti più delicati ma critici quando la pressione aumenta. Un cilindro idraulico fa affidamento sulle guarnizioni per contenere il fluido senza perdite, anche in condizioni di pressione e temperatura estreme. A basse pressioni (sotto i 100 bar), potrebbero essere sufficienti semplici O-ring in nitrile con backup. Ma man mano che la pressione operativa aumenta, l’estrusione diventa la minaccia principale. Il materiale della guarnizione deve essere sufficientemente duro da resistere all'estrusione dello spazio, ma allo stesso tempo sufficientemente flessibile da mantenere il contatto. I nostri ingegneri presso Raydafon Technology Group Co.,Limited utilizzano composti a base di poliuretano (PU) e PTFE per pressioni superiori a 250 bar.

Criteri di selezione delle tenute a pressione

• Controllo del gap di estrusione:Una pressione più elevata apre spazi microscopici tra le parti metalliche. Per un cilindro idraulico da 400 bar, specifichiamo anelli antiestrusione (anelli di riserva) in PEEK o bronzo.
• Attrito e usura:L'alta pressione aumenta l'energizzazione della tenuta; speciali rivestimenti a basso attrito come il bronzo PTFE vengono applicati sulle guarnizioni dei pistoni per evitare lo stick-slip.
• Aumento della temperatura:La pressione provoca calore; la nostra fabbrica seleziona guarnizioni adatte al funzionamento continuo a 120°C, utilizzando HNBR o FKM se la temperatura dell'olio è elevata.
• Coppa a U vs. guarnizione del pistone:Per pressioni superiori a 300 bar, spesso utilizziamo una combinazione di una coppa a U energizzata a pressione e un anello antiusura per guidare il pistone.

Nella tabella seguente, riassumiamo le tipiche disposizioni di tenuta utilizzate dal nostro team di progettazione, direttamente correlate agli intervalli di pressione operativa:

Inoltre, la finitura superficiale diventa cruciale sotto alta pressione. La nostra fabbrica richiede una finitura dello stelo di 0,2 µm Ra affinché le guarnizioni resistano a 400 bar. Applichiamo anche cromatura o nitrurazione per ridurre l'attrito. Per un recente progetto presso Raydafon Technology Group Co., Limited, abbiamo sviluppato una disposizione di tenuta tandem per un cilindro idraulico da 500 bar utilizzato nei tenditori offshore; comprendeva quattro anelli di backup e una scanalatura di scarico della pressione. Senza questo approccio dedicato, il sigillo verrebbe estruso in pochi secondi. Pertanto, la pressione operativa determina direttamente non solo il materiale ma l'intera architettura del sistema di tenuta, garantendo prestazioni senza perdite per milioni di cicli.

Riepilogo: La pressione come variabile principale nella progettazione dei cilindri idraulici

La pressione operativa è il fattore più influente nella progettazione dei cilindri idraulici. Dalla scelta degli acciai legati ad alta resistenza al calcolo preciso dello spessore della parete utilizzando la teoria di Lame e dalla selezione delle guarnizioni in PTFE multicomponente all'analisi della fatica dei cappucci terminali: ogni decisione deriva dalla domanda "quanti bar?". Presso Raydafon Technology Group Co.,Limited, abbiamo progettato cilindri per pressioni comprese tra 50 bar e 700 bar e ogni progetto riafferma che ignorare gli effetti della pressione porta al fallimento. Rispettando la pressione attraverso materiali robusti, dimensionamento intelligente delle pareti e sigillatura avanzata, forniamo cilindri idraulici sicuri ed efficienti. La nostra fabbrica integra i dati di pressione in ogni modello CAD e in ogni controllo di qualità, garantendo che il prodotto finale resista alle condizioni del mondo reale. Presso Raydafon Technology Group Co.,Limited, ogni cilindro idraulico che progettiamo racconta la storia del controllo della pressione. Che tu abbia bisogno di un cilindro per carichi pesanti per l'industria mineraria o di un'unità compatta per l'automazione industriale, il nostro team è pronto a supportarti con 20 anni di esperienza.Contatta la nostra fabbrica oggi.
